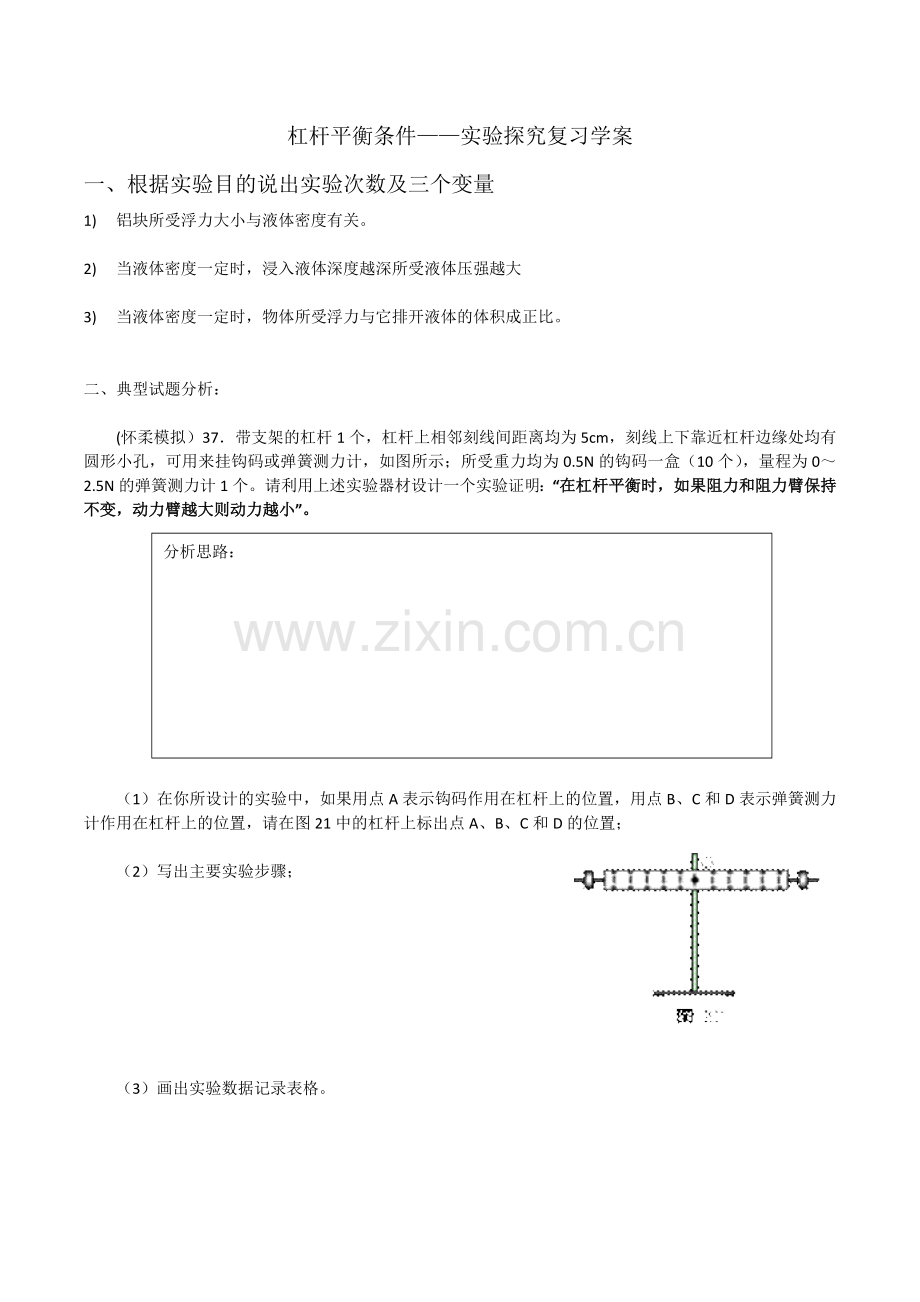

杠杆平衡条件——实验探究复习学案
一、根据实验目的说出实验次数及三个变量
1) 铝块所受浮力大小与液体密度有关。

2) 当液体密度一定时，浸入液体深度越深所受液体压强越大

3) 当液体密度一定时，物体所受浮力与它排开液体的体积成正比。

二、典型试题分析：

(怀柔模拟）37．带支架的杠杆1个，杠杆上相邻刻线间距离均为5cm，刻线上下靠近杠杆边缘处均有圆形小孔，可用来挂钩码或弹簧测力计，如图所示；所受重力均为0.5N的钩码一盒（10个），量程为0～2.5N的弹簧测力计1个。请利用上述实验器材设计一个实验证明：“在杠杆平衡时，如果阻力和阻力臂保持不变，动力臂越大则动力越小”。
分析思路：

（1）在你所设计的实验中，如果用点A表示钩码作用在杠杆上的位置，用点B、C和D表示弹簧测力计作用在杠杆上的位置，请在图21中的杠杆上标出点A、B、C和D的位置；

（2）写出主要实验步骤；

（3）画出实验数据记录表格。

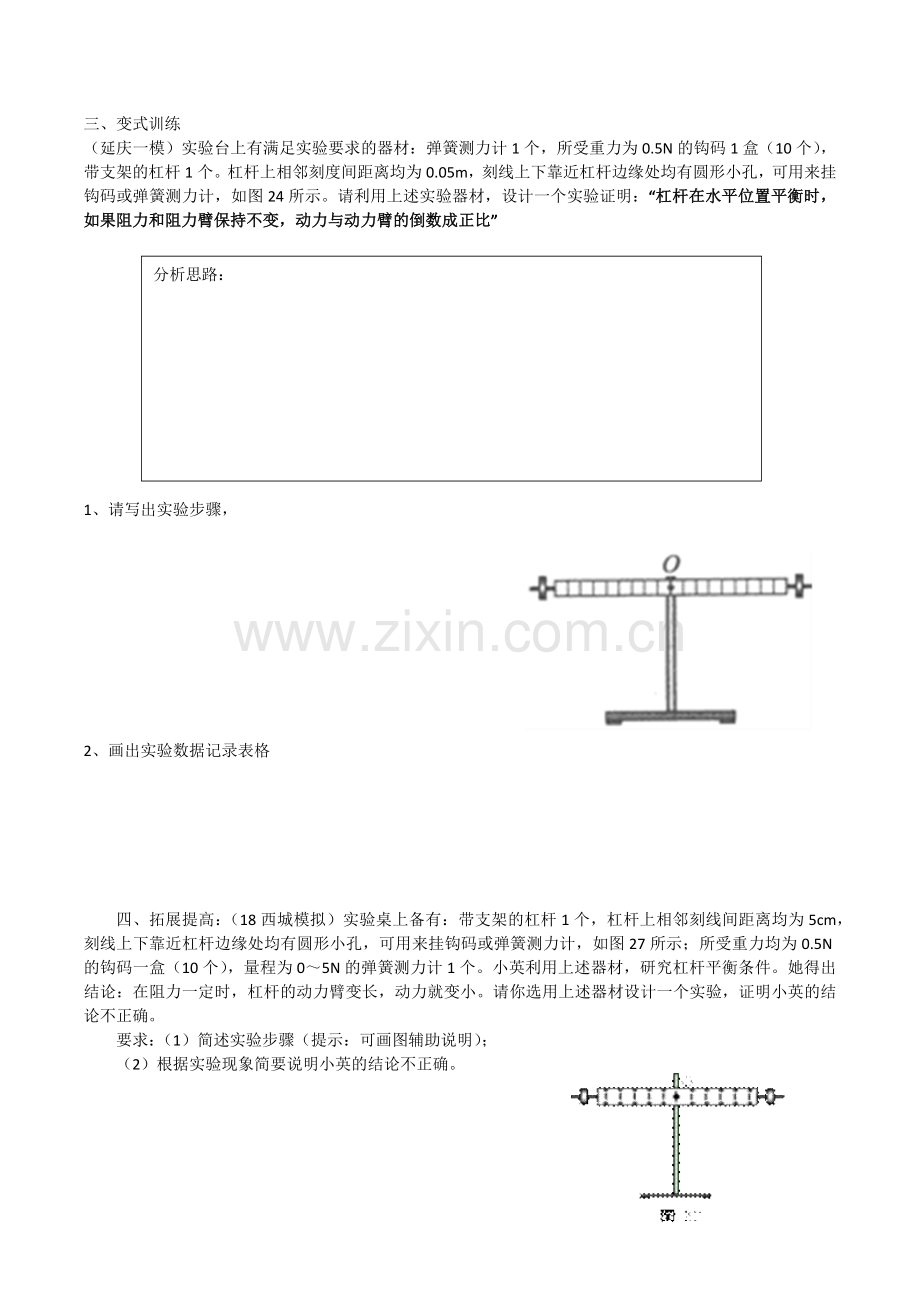

三、变式训练
（延庆一模）实验台上有满足实验要求的器材：弹簧测力计1个，所受重力为0.5N的钩码1盒（10个），带支架的杠杆1个。杠杆上相邻刻度间距离均为0.05m，刻线上下靠近杠杆边缘处均有圆形小孔，可用来挂钩码或弹簧测力计，如图24所示。请利用上述实验器材，设计一个实验证明：“杠杆在水平位置平衡时，如果阻力和阻力臂保持不变，动力与动力臂的倒数成正比”

分析思路：

1、请写出实验步骤，

2、画出实验数据记录表格

四、拓展提高：（18西城模拟）实验桌上备有：带支架的杠杆1个，杠杆上相邻刻线间距离均为5cm，刻线上下靠近杠杆边缘处均有圆形小孔，可用来挂钩码或弹簧测力计，如图27所示；所受重力均为0.5N的钩码一盒（10个），量程为0～5N的弹簧测力计1个。小英利用上述器材，研究杠杆平衡条件。她得出结论：在阻力一定时，杠杆的动力臂变长，动力就变小。请你选用上述器材设计一个实验，证明小英的结论不正确。
要求：（1）简述实验步骤（提示：可画图辅助说明）；
（2）根据实验现象简要说明小英的结论不正确。
