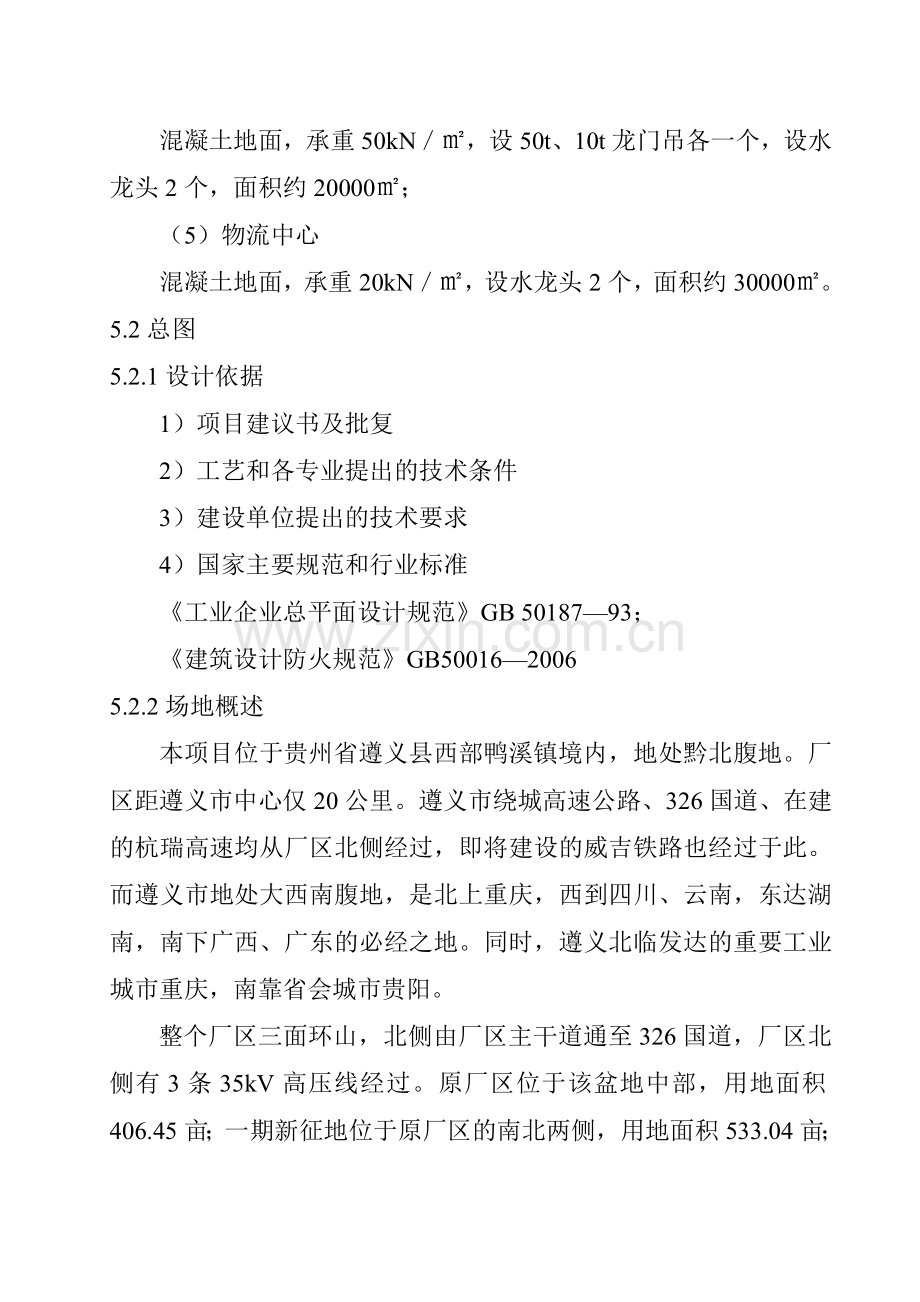

混凝土地面，承重50kN／㎡，设50t、10t龙门吊各一个，设水龙头2个，面积约20000㎡；
（5）物流中心
混凝土地面，承重20kN／㎡，设水龙头2个，面积约30000㎡。
5.2总图
5.2.1设计依据
1）项目建议书及批复
2）工艺和各专业提出的技术条件
3）建设单位提出的技术要求
4）国家主要规范和行业标准
《工业企业总平面设计规范》GB 50187—93；
《建筑设计防火规范》GB50016—2006
5.2.2场地概述
本项目位于贵州省遵义县西部鸭溪镇境内，地处黔北腹地。厂区距遵义市中心仅20公里。遵义市绕城高速公路、326国道、在建的杭瑞高速均从厂区北侧经过，即将建设的威吉铁路也经过于此。而遵义市地处大西南腹地，是北上重庆，西到四川、云南，东达湖南，南下广西、广东的必经之地。同时，遵义北临发达的重要工业城市重庆，南靠省会城市贵阳。
整个厂区三面环山，北侧由厂区主干道通至326国道，厂区北侧有3条35kV高压线经过。原厂区位于该盆地中部，用地面积406.45亩；一期新征地位于原厂区的南北两侧，用地面积533.04亩；二期新征地位于原厂区东侧，用地面积616.96亩，其中西北侧二期用地271.57亩为生活区，西南侧345.39亩为生产区。本次可研设计范围为原有厂区面积及一期征地面积62.6325ha，合939.49亩。
5.2.3总平面布置
根据项目所处的地理位置和厂区产能要求，并结合区域地质特点，总平面布置原则为：统筹考虑各生产线的用地协调，保证运输方便通畅，减少二次搬运；厂区功能划分和场地的确定符合生产工艺流程，减少生产中的相互干扰；各种设施的布局和设置满足整个厂区的管理和生产的需要，同时满足安全、环境、消防等方面的管理要求。
各生产车间遵循“紧凑布置、减少二次搬运”的原则，按照国家现行标准、规范规划布置。厂区分为生产区及生活配套服务区。为满足各生产车间的工艺布局，根据各车间生产特点，将新建厂房集中布置在保留客车生产厂房周围，形成相对集中的生产区；半成品停放场地及底盘停放场地布置在生产厂房附近，料场紧邻下料厂房布置，物流场地与物资库一起布置；生活配套服务区规划布置在厂区西北角，同时保留原有厂区的职工住宿区；配套站房临近负荷中心，位于厂区东北部。在各功能区附近预留相应发展用地（预留厂房、预留停放场及预留配套用地）。
厂区道路采用沥青混凝土道路，路面宽度为18m、12m、8m、5m，共四级。其中18米宽道路为厂区连接厂外道路的主干道，12米宽道路为厂区内主干道，8米宽道路为次干道，5米宽道路为支路及消防车道。8米宽及以上的道路两侧均设置3米宽人行道，人行道上每隔6米种植行道树。沿厂区围墙修建排水沟，避免局部山体雨水汇集冲刷厂区用地。厂区平整场地需填方240000㎥，大部分用土取自二期征地范围内的开山土石。
5.2.4附表
主要技术经济指标及工程量表
序
号
名称
单位
数量
备注
1
建设用地总面积
ha
103.7633
合1556.450
其中
原有厂区用地面积
ha
27.0966
本次可研设计范围为原有厂区面积及一期征地 面积62.6325ha
一期新征用地面积
ha
35.5359
二期新征用地面积
ha
41.1308
2
总建筑面积
㎡
110155.05

其中
原有建筑物建筑总面积
㎡
48239

新建建筑物建筑总面积
㎡
61916.05
3
建筑物占地总面积
㎡
87295.55

其中
原有建筑物占地总面积
㎡
34930

新建建筑物占地总面积
㎡
52365.55
4
道路广场及停车场面积
㎡
133756

其
中
原有道路面积
㎡
22300

新建车行道面积
㎡
73043
路面为沥青混凝土
新建人行道面积
㎡
36066
人行道上每隔6米种植行道树
新建停车场面积
㎡
947

新建毛面花岗岩场地面积
㎡
1400

5
新建产品停放场地面积
㎡
173116
场地为水泥混凝土地面
其
中
成品车停放场地面积
㎡
36497

半成品停放场地面积
㎡
30000
底盘停放场地面积
㎡
31426
料场面积
㎡
21367
物流场地面积
㎡
25057
型号产品成品停放区
㎡
28769
6
绿地面积
㎡
116599.45

其
中
原有绿地面积
㎡
23269

新建绿地面积
㎡
93330.45

7
预留厂房用地面积
㎡
21677

8
预留停放场地面积
㎡
71097

9
预留配套用地面积
㎡
17564

10
预留道路用地面积
㎡
5220

11
容积率

0.25
当单层建筑物层高超过8米，在计算容积率时建筑面积加倍计算
12
建筑密度
％
13.94

13
建筑系数
％
41.58

14
绿地率
％
18.62

15
拆迁房屋面积
㎡
15000
拆迁75户
16
新建围墙长度
m
6724
高2.1m，实体围墙
17
新建入口大门
座
1
不锈钢伸缩门
18
新建梯形浆砌片石排水沟长度
m
5635
沟深0.5m，沟底宽0.6m，沟壁厚0.3m
19
新建挡土墙长度
m
626
高1.5-8米
20
新建护坡坡面面积
㎡
10800
钢筋混凝土方格型骨架护坡
21
场地平整挖方体积
㎥
240000
其中一期用地挖方40000㎥，二期用地挖方200000㎥
22
场地平整填方体积
㎥
240000
均为原／匹及一期用地范围内填方
注：表中拆迁房屋面积、新建围墙长度、新建浆砌片石排水沟按一、二期整体考虑，其他均按原有厂区及一期征地范围设计。
5.2.5附图
区域位置图及总平面规划图
5.3土建工程
5.3.1设计依据
1）项目建议书及批复
2）工艺和各专业提出的技术条件
3）建设单位提出的技术要求
4）建筑物的耐火等级为二级，设防烈度<6度。
5）国家主要规范和行业标准
《民用建筑通则》GB50052-2005
《建筑设计防火规范》GB50016-2006
5.3.2工程概况
本建设项目分为新建项目和改造项目两部分。
新建项目含有6座生产厂房、1座库房、1座科研实验综合楼、5座附属设施用房，共计13个子项。分别为101号涂覆、烘干、喷砂厂房、102号冲压厂房、103号特种车生产厂房、104号下料厂房、105号型号产品配套生产厂房、106号物资库房、107号淋雨房、201号科研实验综合楼、202号门卫、203号中水处理站、204号动力站、205号供气站、206号35／10KV总变电站。总占地面积：52365.55㎡，总建筑面积：61916.05㎡。
改造项目共有23个子项，分别为301号客车钣金车间、302号总装车间、303号铆焊车间、304号喷漆工房、305号机加工房、306号下料工房、307号冲压工房、308号工具车间、309号12米工房、310号备件库、311号机动车间、312号职工教学楼、313号商业楼、314号招待所、315号～323号家属楼3#～11#。改造总建筑面积：47239㎡。保留食堂建筑面积：1000㎡。
5.3.3建筑设计
1）平面组成及功能
（1）101号涂覆、烘干、喷砂厂房
厂房平面基本呈长方形，生产的火灾危险性类别为甲类，耐火等级为二级，占地面积：6256㎡，建筑面积：6621.5㎡。厂房由两层附房及单层厂房两部分组成，厂房外形轴线尺寸：138m×42m；附房外形轴线尺寸：8.1m×42m。厂房部分涂覆厂房、喷砂喷丸厂房、烘干厂房组成。附房一层由配电室、淋浴室等组成，二层由办公室、休息室等组成。整个建筑平面布局紧凑、合理，功能分区明确，流线清晰。
厂房为门式钢架结构，跨度42米，柱距为6米，抗风柱柱距6米，8米，梁下高8米，建筑高度10.25米。两层附房采用8.1m×6m，8.1m×8m柱网的钢筋混凝土框架结构，一层层高5.0米，二层层高4.2米，建筑高度10.25米。
（2）102号冲压厂房
厂房平面基本成长方形，生产的火灾危险性类别为丁类，耐火等级为二级，占地面积：2317.75㎡，建筑面积：2317.75㎡。厂房由单层附房及单层厂房两部分组成，厂房外形轴线尺寸：54m×36m；附房外形轴线尺寸：8.6m×36m。厂房部分由配套库、装配区组成，附房由设备问及附属用房组成。整个建筑平面布局紧凑、合理，功能分区明确，流线清晰。
厂房分为两个18米跨，采用门式钢架结构，建筑高度10.05米。内设10t桥式吊车2台，轨顶标高均为6米。附楼一层，采用8.6m×6m柱网的钢框架结构，建筑高度6米。
（3）103号特种车生产厂房
厂房平面基本成长方形，生产的火灾危险性类别为丁类，耐火等级为二级，占地面积：21760.75㎡，建筑面积：21760.75㎡。厂房由单层附房及单层厂房两部分组成，厂房外形轴线尺寸：216m×96m；附房外形轴线尺寸：8.6m×96m。厂房部分由生产线区等组成。附房由设备间及办公用房、附属用房组成。整个建筑平面布局紧凑、合理，功能分区明确，流线清晰。
厂房分为四个24米跨，采用门式钢架结构，建筑高度10.05米。每跨内设桥式5t吊车8台，轨顶标高均为6米。附房一层，采用9m×6m柱网的钢框架结构，建筑高度6米。
（4）104号下料厂房
厂房平面基本成长方形，生产的火灾危险性类别为丁类，耐火等级为二级，占地面积：6804.55㎡，建筑面积：6804.55㎡。厂房由单层附房及单层厂房两部分组成，厂房外形轴线尺寸：132m×48m，附房外形轴线尺寸：7.4m×48m。附楼部分由设备间及办公用房、附属用房组成。整个建筑平面布局紧凑、合理，功能分区明确，流线清晰。
厂房分为两个24米跨，采用门式钢架结构，建筑高度10.05米。内设桥式5t、10t吊车各2台，轨顶标高均为6米，50t龙门吊车1台。附房一层，采用7.4m×8m柱网的钢框架结构，建筑高度6米。
（5）105号型号产品配套生产厂房
厂房平面基本成长方形，生产的火灾危险性类别为丁类，耐火等级为二级，占地面积：7540㎡，建筑面积：7540㎡。厂房为单层，外形轴线尺寸：103.5m×72m。厂房西侧布置有配套库，东侧布置有电器布线区、消防值班室等附属用房组成。整个建筑平面布局紧凑、合理，功能分区明确，流线清晰。
厂房分为三个24米跨，采用门式钢架结构，建筑高度10.05米。内设桥式10t吊车3台，轨顶标高均为6米。
（6）106号物资库房
库房平面基本成长方形，生产的火灾危险性类别为戊类，耐火等级为二级，占地面积：4056.5㎡，建筑面积：4056.5㎡。单层厂房，外形轴线尺寸：66m×60m，整个建筑平面布局紧凑、合理，功能分区明确，流线清晰。
厂房分为两个30米跨，采用门式钢架结构，建筑高度12.05米。内设桥式5t吊车2台，轨项标高均为8米。
（7）107号淋雨房
平面基本成长方形，生产的火灾危险性类别为戊类，耐火等级为二级，占地面积：150㎡,建筑面积为150㎡。建筑物外形轴线尺寸：6.6m×18m，为钢筋混凝土框架结构，层高5.1m，建筑物高为5.85m。
（8）201号科研实验综合楼
平面基本成U形，耐火等级为二级，占地面积：2305㎡,建筑面积为11690㎡。建筑物外形轴线尺寸：97m×29m，为五层（局部六层）钢筋混凝土框架结构，建筑物高为23.7m。一层层高5.1m，二～五层层高4.5m，局部六层层高3.6m。一层布置有实验室、准备室、器材室、接待室、档案库、档案办公室、复印室、阅览室、声像室、工作间、变配电室、消防总控兼值班室、网络机房、电话站；二层布置有实验室、准备室；三至四层布置有办公室、中小会议室、复印室；五层布置有办公室、大中会议室、复印室等内容，局部六层布置有电梯机房、水箱问。在主入口处设有无障碍坡道，首层设有无障碍卫生间。
（9）202号门卫
平面成长方形，耐火等级为二级，占地面积：75㎡，建筑面积为75㎡。建筑物外形轴线尺寸：6m×12m，为钢筋混凝土单层框架结构，层高3.6m，建筑物高为4.65m。
（10）203号中水处理站
平面成长方形，耐火等级为二级，占地面积：25㎡，建筑面积为25㎡。建筑物外形轴线尺寸：4m×6m，为钢筋混凝土单层框架结构，层高3.6m，建筑物高为4.65m。
（11）204号动力站
平面成长方形，耐火等级为二级，占地面积：450㎡，建筑面积为450㎡。建筑物外形轴线尺寸：28m×14m，为钢筋混凝土单层框架（局部地下一层）结构，地上层高5.1m（空压机房），地下层高3.9m（消防水泵房），建筑物高为6.15m。
（12）205号供气站
为长方形构筑物，占地面积：200㎡，构筑物外形尺寸：10m×20m，为门式钢架结构，屋面为压型钢板屋面，梁底高6m。
（13）206号35／10Kv总变电站
平面成长方形。耐火等级为二级，占地面积：425㎡，建筑面积为425㎡。建筑物外形轴线尺寸：27m×15m，为钢筋混凝土单层框架结构，层高5.1m。建筑物高为6.15m。
2）墙体
厂房及库房（除淋雨房，涂覆、烘干、喷砂厂房的附楼部分）维护结构为1米以下采用250厚混凝土空心砌块，1米以上采用彩色压型钢板复合墙体，涂覆、烘干、喷砂厂房的部分内隔墙为钢筋混凝土及200厚混凝土空心砌块墙体。涂覆、烘干、喷砂厂房的附楼部分、淋雨房、科研实验综合楼及附属设施用房内外墙体均为200厚混凝土空心砌块。
3）屋面
厂房屋面为压型钢板复合保温自防水屋面，涂覆、烘干、喷砂厂房的附楼部分及其它建筑物的屋面为钢筋混凝土屋面。
4）内装修
所有厂房（涂覆、烘干、喷砂厂房为不发火水磨石地面外）及库房为砼耐磨配筋地面，1米以下乳胶漆墙面。消防值班室、网络机房为防静电架空地板，防火型乳胶漆墙面，铝合金方板吊顶。卫生间、淋浴间为防滑地砖地面，磁砖墙面，铝合金条板吊项。配电间为水泥压光地面、防火型乳胶漆墙面及顶棚。其余房间均为防滑地砖地面，乳胶漆墙面，穿孔石膏板吊顶。
建筑物内外门超过3米宽以上大门为密闭保温彩板门，其余外门为铝合金门框中空玻璃，配电室外门为钢门外，内门为普通夹板木门和木质防火门。
5）外装修
所有厂房（除淋雨房，涂覆、烘干、喷砂厂房的附房）1米以下外墙主要采用灰色仿石外墙面砖墙面，1米以上为白色压型钢板墙面。201号科研实验综合楼、202号门卫外墙主要采用灰色外墙面砖，其它建筑物外墙1米以下外墙主要采用灰色仿石外墙面砖墙面，1米以上均采用灰色外墙涂料。各个建筑物既保持了与周围建筑物相互的联系性，又给人以稳重、大方、协调一致。
6）防水
屋面防水等级均为Ⅱ级，厂房及库房（除淋雨房，涂覆、烘干、喷砂厂房中的附房）屋面为压型钢板复合保温自防水屋面，涂覆、烘干、喷砂厂房中的附房、淋雨房及附属设施用房屋面采用3+3厚SBS改性沥青防水卷材，卫生间、淋浴间防水采用1.5厚单组份聚氨酯涂膜防水层。
7）消防
所有建筑物耐火等级均为二级，101号涂覆、烘干、喷砂厂房的火灾危险性类别为甲类，设有四个防火分区，厂房为三个、二层附房为一个。106号物资库房、107号淋雨房生产的火灾危险性类别为戊类，整个建筑设一个防火分区。其余厂房生产的火灾危险性类别均为丁类，整个建筑设一个防火分区。201号科研实验综合楼，为五层（局部六层）钢筋混凝土框架结构，三部室内疏散楼梯，共设有五个防火分区（一～四层各一个，五层及电梯机房层为一个）。其余各附属设施用房，每个单体为一个防火分区。所有建筑物内防火墙上的门窗耐火极限均为甲级，有防火要求的房间内门均为防火门，疏散距离及安全出口数量均满足规范要求。
101号涂覆、烘干、喷砂厂房内所有露明金属承重构件均应喷涂防火涂料，耐火极限应满足规范要求。
8）节能
本项目所属气候区为夏热冬冷地区，外墙传热系数K≤1.0，屋面传热系数K≤0.7，外窗传热系数K≤3.0。
厂房（除涂覆、烘干、喷砂厂房，淋雨房）外墙1米以下采用250厚混凝土空心砌块，1米以上外墙及屋面采用彩色压型钢板复合材料，内衬100厚保温玻璃丝棉；雨淋房及附属设施用房外墙为200厚混凝土空心砌块；101号涂覆、烘干、喷砂厂房中的两层附房、201号科研实验综合楼、202门卫为外墙外贴30厚岩棉复合板；101号涂覆、烘干、喷砂厂房中的两层附房、雨淋房及201～206号屋面均采用50厚挤塑聚苯板保温。所有建筑物外窗料选用断桥型铝合金框，玻璃为5+9A+5中空玻璃。
5.3.4新建建（构）筑物一览表及改造建（构）筑物一览表

新建建（构筑物一览表）
序
号
建筑物编号
建筑物或构筑物
名 称
图号
抗震
设防
烈度
火灾
危险
类别
耐火
等级
建筑物主要尺寸（m）
长×宽×高
主要结构型
式
层
数
层高
占地面积
（㎡）
建筑面积
（㎡）
1
101
涂覆、烘于、喷砂
厂房
建1
<6
甲
二级
146.7×42×10.05
门式刚架
框架
1
10.25（檐口）
5.0,4.2
6256
6621.50
2
102
冲压厂房
建2
<6
丁
二级
63×36×10.05
门式刚架
钢框架
1
lO.05（檐口）
6（檐口）
2317.75
2317.75
3
103
特种车生产厂房
建3
<6
丁
二级
225×96×10.05
门式刚架
钢框架
1
10.05（檐口）
6（檐口）
21760.75
21760.75
4
104
下料厂房
建4
<6
丁
二级
139.8×48×10.05
门式刚架
钢框架
1
10.05（檐口）
6（檐口）
6804.55
6804.55
5
105
型号产品配套生
产厂房
建5
<6
丁
二级
103.5×72×10.05
门式刚架
1
10.05（檐口）
7540
7540
6
106
物资库房
建6
<6
戊
二级
66×60×12.05
门式刚架
1
12.05（檐口）
4056.50
4056.50
7
107
淋雨房
建6
<6
戊
二级
6.6×18×5.85
框架
1
5.1
150.00
150.00
8
201
科研实验综合楼
建7～
建11
<6

二级
104×24×5.5
框架
5
5.1，4.5，3.6
2305.00
11690.00
9
202
门卫

<6

二级
6×12×4.65
框架
1
3.6
75.00
75.00
10
203
中水处理站

<6

二级
4×6×4.65
框架
1
3.6
25.00
25.00
11
204
动力站

<6

二级
28×14×6.15
框架
1
（-1）
5.1，
（3.9）
450.00
450.00
12
205
供气站

<6

二级
18×17×5.95
框架
1
5.1
200

13
206
35／10KV总变电
站

<6

二级
27×15×6.15
框架
1
5.1
425.00
425.00

合计
52365.55
61916.05

改造建（构）筑物一览表
序
号
建筑物
编号
建筑物或构筑物
名 称
抗震设
防烈度
主要结构
型式
建筑面积
（㎡）
已使用
年限
维修内容
备注
1
301
客车钣金车间
<6
砼排架
3024
23
1）屋面；3200㎡，油毡石棉瓦更换
2）外墙装修：1500㎡，刷外墙涂料
3）门窗更换；400㎡,更换为塑钢窗
4）地面：2400㎡,更换为耐磨砼地面

2
302
总装车间
<6
砼排架
5089
41
1）屋面：5100㎡，油毡石棉瓦更换
2）外墙装修：600㎡,刷外墙涂料
3）门窗更换：120㎡，更换为塑钢窗
4）地面：4800㎡,更换为耐磨砼地面

3
303
铆焊车间
<6
砼排架
5089
41
1）屋面：5100㎡，油毡石棉瓦更换
2）外墙装修：1100㎡，刷外墙涂料
3）门窗更换：400㎡,更换为塑钢窗
4）地面：4200㎡，更换为耐磨砼地面

4
304
喷漆工房
<6
钢框架
1598
41
1）屋面：1700㎡,油毡石棉瓦更换
2）外墙装修：3500㎡，刷外墙涂料
3）门窗更换；180㎡，更换为塑钢窗
4）地面：1200㎡，更换为耐磨砼地面

5
305
机加工房
<6
砼排架
3976
41
1）屋面：4200㎡,油毡石棉瓦更换
2）外墙装修：1000㎡,刷外墙涂料
3）门窗更换：400㎡，更换为塑钢窗
4）地面：3000㎡，更换为耐磨砼地面

6
306
下料工房
<6
钢框架
2418
41
1）屋面：2600㎡，油毡石棉瓦更换
2）外墙装修：800㎡，刷外墙涂料
3）门窗更换：300㎡，更换为塑钢窗

7
307
冲压工房
<6
砼排架
2344
41
1）屋面：2600㎡，油毡石棉瓦更换
2）外墙装修：400㎡，刷外墙涂料
3）门窗更换：400㎡，更换为塑钢窗
4）地面：1000㎡，更换为耐磨砼地面

8
308
工具车间
<6
框架
3477
41
1）屋面：3500㎡，油毡石棉瓦更换
2）外墙装修：200㎡，刷外墙涂料
3）门窗更换：600㎡，更换为塑钢窗
4）地面：2000㎡，更换为耐磨砼地面

9
309
12米工房
<6
框架
455
34
1）犀面：500㎡，油毡石棉瓦更换
2）外墙装修：300㎡，刷外墙涂料
3）门窗更换：100㎡，更换为塑钢窗
4）地面：400㎡，更换为耐磨砼地面

10
310
备件库
<6
框架
455
36
1）屋面：500㎡，油毡石棉瓦更换
2）外墙装修：250㎡，刷外墙涂料
3）门窗更换：100㎡，更换为塑钢窗

11
311
机动车间
<6
框架
2184
41
1）屋面：2400㎡，油毡石棉瓦更换
2）外墙装修：400㎡，刷外墙涂料
3）门窗更换：200㎡，更换为塑钢窗
4）地面：1500㎡，更换为耐磨砼地面

12
312
职工教学楼
<6
砖混
710
29
1）屋面：750㎡，油毡石棉瓦更换
2）外墙装修：200㎡，刷外墙涂料
3）门窗更换：100㎡,更换为塑钢窗
4）地面：650㎡，更换为耐磨砼地面

13
313
商业楼
<6
砖混
862
34
1）屋面：800㎡，油毡石棉瓦更换
2）外墙装修：200㎡,刷外墙涂料
3）门窗更换：100㎡，更换为塑钢窗

14
314
招待所
<6
砖混
617
30
1）屋面：650㎡，油毡石棉瓦更换
2）外墒装修：200㎡，刷外墙涂料
3）门窗更换：100㎡，更换为塑钢窗
14
15
315
家属楼3#
<6
砖混
1376
41
1）屋面：4000㎡,油毡石棉瓦更换
2）门窗更换：2000㎡,更换为塑钢窗
3）内墙面粉刷
4）水电维修

16
316
家属楼4#
<6
砖混
1376
41

17
317
家属楼5#
<6
砖混
1376
41

18
318
家属楼6#
<6
砖混
1376
41

19
319
家属楼7#
<6
砖混
2395
41

20
320
家属楼8#
<6
砖混
2395
41

21
321
家属楼9#
<6
砖混
2395
41

22
322
家属楼10#
<6
砖混
1497
41

23
323
家属楼11#
<6
砖混
755
41

合计
47239

5.3.5附图
涂覆、烘干、喷砂厂房平面图、剖面图 建1
冲压厂房平面图、剖面图 建2
特种车生产厂房平面图、剖面图 建3
下料厂房平面图、剖面图 建4
型号产品配套生产厂房平面图、剖面图 建5
物资库房、淋雨房平面图、剖面图 建6
科研实验综合楼一层平面图 建7
科研实验综合楼二层平面图 建8
科研实验综合楼三～四层平面图 建9
科研实验综合楼五层平面图 建10
科研实验综合楼剖面图 建11
5.4结构工程
5.4.1设计依据
1）工艺及各专业提出的设计要求、技术条件。
2）建筑物结构的安全等级为二级；主体结构设计使用年限为50年。
3）本工程采用的主要规范、规程
建筑结构可靠度设计统一标准 GB50068—2001
建筑结构荷载规范（2006年版） GB50009—2001
混凝土结构设计规范 GB50010—2010
建筑地基基础设计规范 GB50007—2002
混凝土结构工程施工质量验收规范 GB50204—2002
建筑桩基技术规范 JGJ94.2008
贵州建筑地基基础设计规范 DB22／45—2004
贵州建筑岩土工程技术规范 DB22／46—2004
地下工程防水技术规范 GB50108—2008
建筑地基处理技术规范 JGJ79—2002
钢结构设计规范 GB50017—2003
门式刚架轻型房屋钢结构技术规程 CECS102:2002
冷弯薄壁型钢结构技术规范 GB50018—2002
其他有关现行国家设计规范、规程、标准图集等
5.4.2建设地区的气象、地质条件
1）基本风压：0.30kN／㎡。地面粗糙度为B类。
2）基本雪压：0.15kN／㎡。
3）场地工程地质概况
根据原厂区军工企业选址地勘资料显示，项目地貌属丘陵地带，周围地势较为平坦，无山体滑坡、泥石流等地质灾害，该场地地质结构稳定，土质坚实，构造单一，无断层地带。适宜建筑。
5.413结构设计
1）101号涂覆、烘干、喷砂厂房
钢结构厂房为一跨18米和1跨24米组成两跨门式刚架结构，柱距6米，厂房轴线长138米；涂覆烘干部分与喷砂喷丸部分之间设结构缝，且用钢筋混凝土防护墙隔开，墙高出厂房1米，其它外墙及屋面均采用压型钢板。涂覆烘干厂房厂房纵向设三道柱间支撑，喷砂喷丸设三道柱间支撑，厂房梁下最低点标高8米。地面活荷载标准值为50kN／㎡。
辅助用房为两层钢筋混凝土框架结构，最大柱网8.1m×8m，层高分别为5.1米、3.6米，现浇钢筋混凝土梁、板、柱。
厂房与辅助用房之间设置伸缩缝净宽150mm。
2）102号冲压厂房
钢结构厂房为两跨18米门式刚架结构，柱距6米，厂房轴线长54米；内设2台10吨桥式吊车，轨顶标高均为6米，钢吊车梁。外墙及屋面均采用压型钢板。厂房长度方向两端设上柱支撑，中部设上、下柱间支撑一道。地面活荷载标准值为50kN／㎡。
辅助用房单层钢框架结构，柱网8.6m×6m，建筑高度6米，外墙及屋面均采用压型钢板。
厂房与辅助用房之间设置伸变形净宽150mm。
3）103号特种车生产厂房
钢结构厂房为四跨24米门式刚架结构，柱距6m，厂房轴线长216米；每跨内设5t桥式吊车2台，共8台吊车，轨顶标高均为6米，钢吊车梁。外墙及屋面均采用压型钢板。厂房长度方向两端设上柱支撑，中部区段内设上、下柱间支撑三道。地面活荷载标准值为50kN／㎡。
辅助用房为单层钢框架结构，柱网8.6m×8m，建筑高度6米，外墙及屋面均采用压型钢板。
厂房与辅助用房之间设置变形缝净宽150mm。
4）104号下料厂房
钢结构厂房为两跨24米门式刚架结构，柱距6m，厂房轴线长132米；每跨10t桥式吊车2台，共4台吊车，轨顶标高均为6米。厂房内设龙门吊车一部，钢吊车梁。外墙及屋面均采用压型钢板。厂房长度方向两端设上柱支撑，中部设上、下柱间两道支撑。卷材存放区地面活荷载标准值为100kN／㎡，其它地面活荷载标准值为50kN／㎡。
辅助用房单层钢框架结构，柱网7.4m×8m，建筑高度6米，外墙及屋面均采用压型钢板。
厂房与辅助用房之间设置变形缝净宽150mm。
5）105号型号产品配套生产厂房
钢结构厂房为三跨24米门式刚架结构，柱距6m，7.5m，厂房轴线长103.5米；每跨内设10t桥式吊车1台，共3台吊车，轨顶标高均为6米，钢吊车梁。外墙及屋面均采用压型钢板。厂房长度方向两端设上柱支撑，中部设上、下柱间两道支撑。地面活荷载标准值为50kN／㎡。
6）106号物资库房
钢结构厂房为两跨30米门式刚架结构，柱距6m，厂房轴线长66米；每跨内设5t桥式吊车1台，共2台吊车，轨顶标高均为8米，钢吊车梁。外墙及屋面均采用压型钢板。厂房长度方向两端设上柱支撑，中部设上、下柱间一道支撑。地面活荷载标准值为50kN／㎡。厂房内的辅房为钢筋混凝土框架结构，层高3米，钢筋混凝土梁板柱。厂房与辅房间之间设置变形缝净宽150mm。
7）107号淋雨房
建筑物为单层钢筋混凝土框架结构，建筑物高为5.85m。柱网6m×6.6m，层高5.1m，建筑物外形轴线尺寸：6.6m×18m。现浇钢筋混凝土梁、板、柱。地面活荷载标准值为50kN／㎡。
8）201号科研实验综合楼
建筑物长97米，宽29米，层高分别为5.1米、4.5米、4.5米、4.5米、4.5米，3.6米。为五层（局部六层）钢筋混凝土框架结构，现浇钢筋混凝土梁、板、柱。一层档案库地面荷载12kN／㎡、其余房间地面荷载5kN／㎡，二层楼面荷载5kN／㎡，三～五层楼面荷载2kN／㎡。
因建筑物超长，沿建筑物长度方向中部设两道后浇带，间距约30米一道，以减小施工中的温度应力，后浇带处采用微膨胀混凝土，并考虑温度应力的因素加强配筋；且加强屋盖保温隔热措施。
9）202号门卫
建筑物为单层钢筋混凝土框架结构，柱网6m×6m，层高3.6m。建筑物外形轴线尺寸：6m×12m。现浇钢筋混凝土梁、板、柱。
10）203号中水处理站
建筑物为单层钢筋混凝土框架结构，柱网4m×6m，层高3.6m。现浇钢筋混凝土梁、板、柱。
11）204号动力站
建筑物为地上一层（局部地下一层）钢筋混凝土框架结构，柱网7m×7m，地上层高5.1m，地下层高3.9m。建筑物外形轴线尺寸：28m×14m。现浇钢筋混凝土梁、板、柱。
12）205号供气站
构筑物为单跨20米门式刚架结构，柱距5m，压型钢板屋面，梁底高6m。
13）206号35／10KV总变电站
建筑物为单层钢筋混凝土框架结构，最大柱网7.5m×7.5m，层高为5.1m，建筑物外形轴线尺寸：27m×15m。现浇钢筋混凝土梁、板、柱。
14）停放区
停放区为钢筋混凝土地面。成品停放区、底盘停放区、物流中心半成品停放区地面活荷载标准值为20kN／㎡,料场地面活荷载标准值为50kN／㎡，半成品停放区设一台10t龙门吊，料区各设一台10t、50t龙门吊。
5.4.4地基基础设计
基础拟采用桩基础或柱下独立柱基。
5.4.5主要结构构件材料
1）门式刚架，材料为Q345B。
2）混凝土强度等级：桩、桩护壁均为C25，承台C30，框架梁板柱C30。
3）钢筋：HPB300（ ），HRB335（ ），HRB400（ ）。
4）钢檩条Q345B级钢，用热浸镀锌钢板制作，其镀锌层重量为275g／㎡。
5）砌体材料：
±0.000以上砌体采用加气混凝土砌块，强度等级不应低于MU7.5，混合砂浆的强度等级不应低于Mb5，±0.000以下为MU15烧结页岩砖，M7.5水泥砂浆。
5.4.6需说明的问题
本次可研无地质报告，其地基基础设计方案为初步确定，待有了地质报告再核定。
5.5给排水工程
5.5.1设计依据
工艺专业提供的工艺技术条件及图纸
建筑专业提供的条件图
《室外给水设计规范》 GB50013—2006
《室外排水设计规范》 GB50014—2006
《建筑给水排水设计规范》 GB50015—2003
《建筑设计防火规范》 GB50016—2006
《建筑灭火器配置设计规范》 GB50140—2005
5.5.2概述
本项目位于贵州省遵义县西部鸭溪镇境内，新建项目含有6座生产厂房、1座库房、1座科研实验综合楼、5座附属设施用房，共计13个子项。分别为101号涂覆、烘干、喷砂厂房、102号冲压厂房、103号特种车生产厂房、104号下料厂房、105号型号产品配套生产厂房、106号物资库房、107号淋雨房、201号科研实验综合楼、202号门卫、203号中水处理站、204号动力站、205号供气站、206号35／10KV总变电站。总建筑面积：61916.05㎡。
水源为市政水源，室外管网环状布置，管径为DN200，管网压力不小于0.25MPa。能够满足本建筑物室内生活、生产及室外消火栓用水水量、水压及
