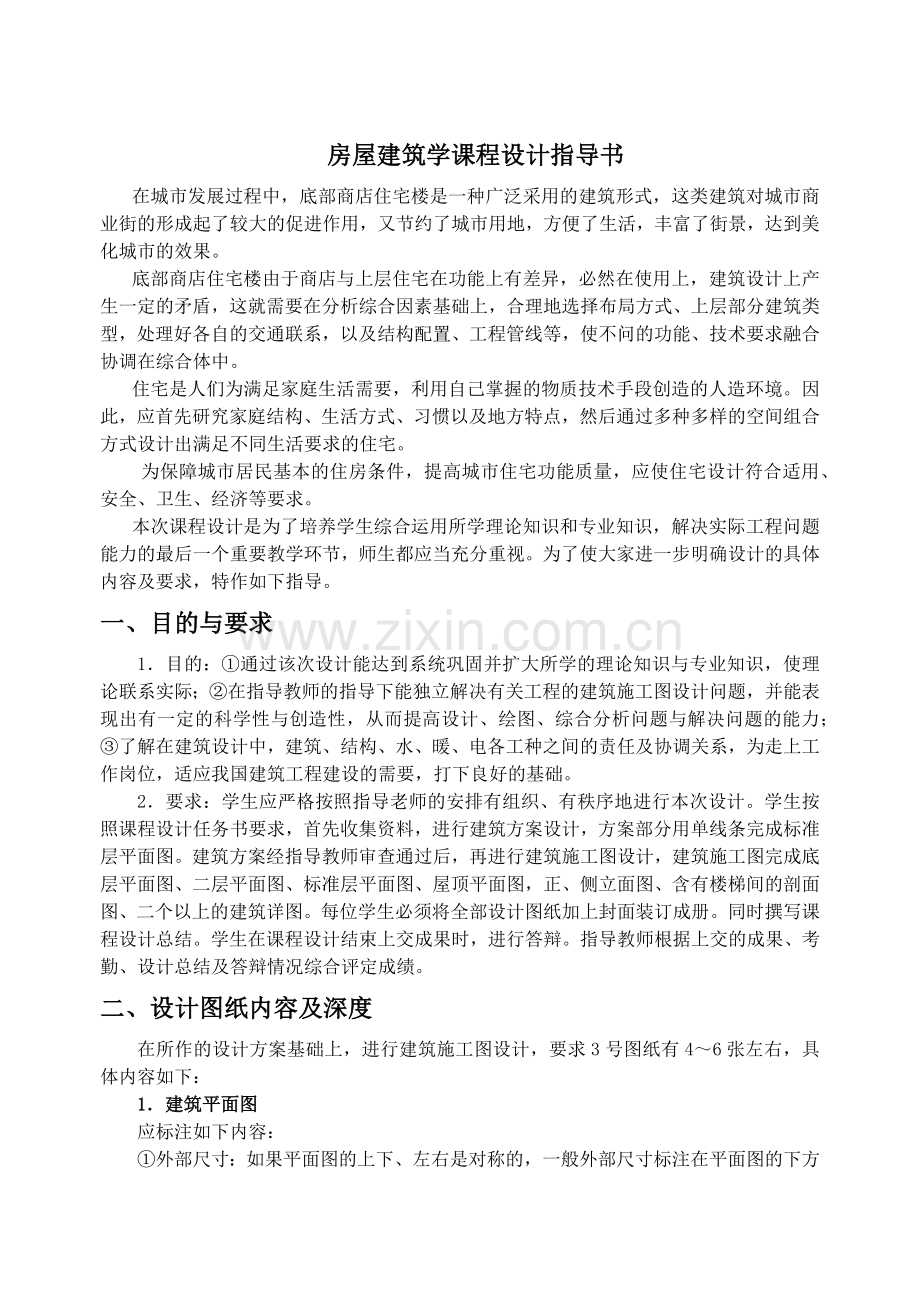

房屋建筑学课程设计指导书
在城市发展过程中，底部商店住宅楼是一种广泛采用的建筑形式，这类建筑对城市商业街的形成起了较大的促进作用，又节约了城市用地，方便了生活，丰富了街景，达到美化城市的效果。
底部商店住宅楼由于商店与上层住宅在功能上有差异，必然在使用上，建筑设计上产生一定的矛盾，这就需要在分析综合因素基础上，合理地选择布局方式、上层部分建筑类型，处理好各自的交通联系，以及结构配置、工程管线等，使不问的功能、技术要求融合协调在综合体中。
住宅是人们为满足家庭生活需要，利用自己掌握的物质技术手段创造的人造环境。因此，应首先研究家庭结构、生活方式、习惯以及地方特点，然后通过多种多样的空间组合方式设计出满足不同生活要求的住宅。
为保障城市居民基本的住房条件，提高城市住宅功能质量，应使住宅设计符合适用、安全、卫生、经济等要求。
本次课程设计是为了培养学生综合运用所学理论知识和专业知识，解决实际工程问题能力的最后一个重要教学环节，师生都应当充分重视。为了使大家进一步明确设计的具体内容及要求，特作如下指导。
一、目的与要求
1．目的：①通过该次设计能达到系统巩固并扩大所学的理论知识与专业知识，使理论联系实际；②在指导教师的指导下能独立解决有关工程的建筑施工图设计问题，并能表现出有一定的科学性与创造性，从而提高设计、绘图、综合分析问题与解决问题的能力；③了解在建筑设计中，建筑、结构、水、暖、电各工种之间的责任及协调关系，为走上工作岗位，适应我国建筑工程建设的需要，打下良好的基础。
2．要求：学生应严格按照指导老师的安排有组织、有秩序地进行本次设计。学生按照课程设计任务书要求，首先收集资料，进行建筑方案设计，方案部分用单线条完成标准层平面图。建筑方案经指导教师审查通过后，再进行建筑施工图设计，建筑施工图完成底层平面图、二层平面图、标准层平面图、屋顶平面图，正、侧立面图、含有楼梯间的剖面图、二个以上的建筑详图。每位学生必须将全部设计图纸加上封面装订成册。同时撰写课程设计总结。学生在课程设计结束上交成果时，进行答辩。指导教师根据上交的成果、考勤、设计总结及答辩情况综合评定成绩。
二、设计图纸内容及深度
在所作的设计方案基础上，进行建筑施工图设计，要求3号图纸有4～6张左右，具体内容如下：
1．建筑平面图
应标注如下内容：

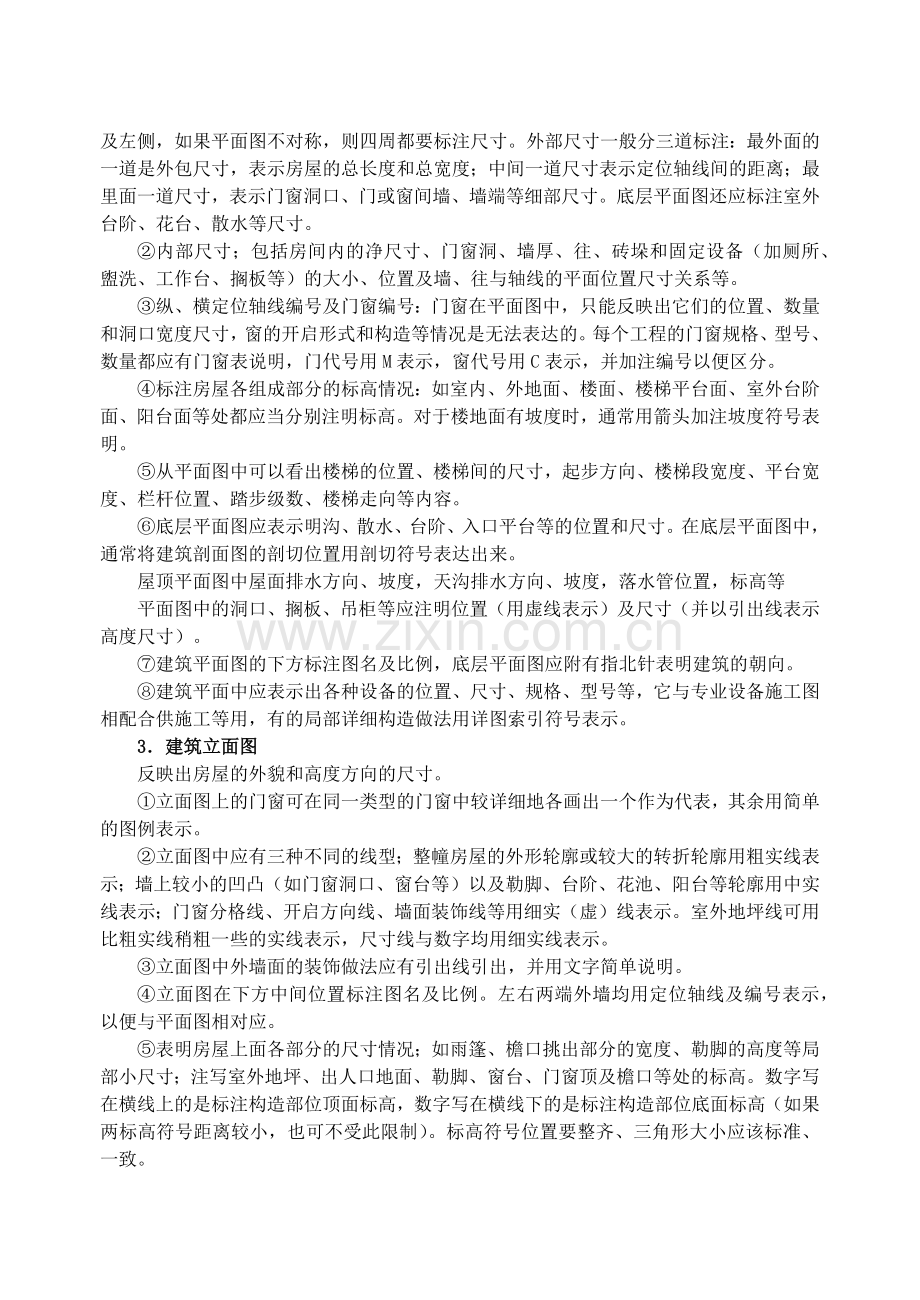

①外部尺寸：如果平面图的上下、左右是对称的，一般外部尺寸标注在平面图的下方及左侧，如果平面图不对称，则四周都要标注尺寸。外部尺寸一般分三道标注：最外面的一道是外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口、门或窗间墙、墙端等细部尺寸。底层平面图还应标注室外台阶、花台、散水等尺寸。
②内部尺寸；包括房间内的净尺寸、门窗洞、墙厚、往、砖垛和固定设备（加厕所、盥洗、工作台、搁板等）的大小、位置及墙、往与轴线的平面位置尺寸关系等。
③纵、横定位轴线编号及门窗编号：门窗在平面图中，只能反映出它们的位置、数量和洞口宽度尺寸，窗的开启形式和构造等情况是无法表达的。每个工程的门窗规格、型号、数量都应有门窗表说明，门代号用M表示，窗代号用C表示，并加注编号以便区分。
④标注房屋各组成部分的标高情况：如室内、外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别注明标高。对于楼地面有坡度时，通常用箭头加注坡度符号表明。
⑤从平面图中可以看出楼梯的位置、楼梯间的尺寸，起步方向、楼梯段宽度、平台宽度、栏杆位置、踏步级数、楼梯走向等内容。
⑥底层平面图应表示明沟、散水、台阶、入口平台等的位置和尺寸。在底层平面图中，通常将建筑剖面图的剖切位置用剖切符号表达出来。
屋顶平面图中屋面排水方向、坡度，天沟排水方向、坡度，落水管位置，标高等
平面图中的洞口、搁板、吊柜等应注明位置（用虚线表示）及尺寸（并以引出线表示高度尺寸）。
⑦建筑平面图的下方标注图名及比例，底层平面图应附有指北针表明建筑的朝向。
⑧建筑平面中应表示出各种设备的位置、尺寸、规格、型号等，它与专业设备施工图相配合供施工等用，有的局部详细构造做法用详图索引符号表示。
3．建筑立面图
反映出房屋的外貌和高度方向的尺寸。
①立面图上的门窗可在同一类型的门窗中较详细地各画出一个作为代表，其余用简单的图例表示。
②立面图中应有三种不同的线型；整幢房屋的外形轮廓或较大的转折轮廓用粗实线表示；墙上较小的凹凸（如门窗洞口、窗台等）以及勒脚、台阶、花池、阳台等轮廓用中实线表示；门窗分格线、开启方向线、墙面装饰线等用细实（虚）线表示。室外地坪线可用比粗实线稍粗一些的实线表示，尺寸线与数字均用细实线表示。
③立面图中外墙面的装饰做法应有引出线引出，并用文字简单说明。
④立面图在下方中间位置标注图名及比例。左右两端外墙均用定位轴线及编号表示，以便与平面图相对应。
⑤表明房屋上面各部分的尺寸情况；如雨篷、檐口挑出部分的宽度、勒脚的高度等局部小尺寸；注写室外地坪、出人口地面、勒脚、窗台、门窗顶及檐口等处的标高。数字写在横线上的是标注构造部位顶面标高，数字写在横线下的是标注构造部位底面标高（如果两标高符号距离较小，也可不受此限制）。标高符号位置要整齐、三角形大小应该标准、一致。
⑥立面图中有的部位要画详图索引符号，表示局部构造另有详图表示。
4．建筑剖面图
要求用二个横剖面图或一个楼梯剖面图来表示房屋内部的结构形式、分层及高度、构造做法等情况。
①外部尺寸有三道：第一道是窗（或门）、窗间墙、窗台、室内、外高差等尺寸；第二道尺寸是各层的层高；第三道是总高度。承重墙要画定位轴线，并标注定位轴线的间距尺寸。
②内部尺寸有两种：地坪、楼面、楼梯平台等标高；所能剖到的部分的构造尺寸。必需时要注写地面、楼面及屋面等的构造层次及做法。
③表达清楚房屋内的墙面、顶棚、楼地面的面层，如踢脚线、墙裙的装饰和设备的配置情况。
④剖面图的图名应与底层平面图上剖切符号的编号一致；和平面图相配合，也可以看清房屋的人口、屋顶、天棚、楼地面、墙、柱、池、坑、楼梯、门、窗各部分的位置、组成、构成、用料等情况。
5．建筑大样图
根据工程实际需要可以选择一些较为复杂，平面、立面、剖面不易表达清楚的地方绘制大样图，如外墙身大样图、楼梯详图、屋面檐口大样图等。
5.1. 外墙身详图
实际上是建筑剖面图的局部放大图，用较大的比例（如1：20）画出。可只画底层、顶层或加一个中间层来表示，画图时，往往在窗洞中间处断开，成为几个节点详图的组合。详图的线型要求与剖面图一样。在详图中，对屋面、楼面和地面的构造，应采用多层构造说明方法表示。
①在勒脚部分，表示出房屋外墙的防潮、防水和排水的做法。
②在楼板与墙身连接部分，应表明各层楼板（或梁）的搁置方向与墙身的关系。
③在檐口部分，表示出屋顶的承重层、女儿墙、防水及排水的构造。
此外，表示出窗台、自过梁（或圈梁）的构造情况。一般应注出各部位的标高、高度方向和墙身细部的大小尺寸。图中标高注写有两个或几个数字时，有括号的数字表示相邻上一层的标高。同时注意用图例和文字说明表达墙身内外表面装修的截面形式，厚度及所用的材料等。
5.2．楼梯详图
应尽可能将楼梯平面图、剖面图及踏步、栏杆等详图画在同一张图纸内，平、剖面图比例要一致，详图比例要大些。
①楼梯平面图：要画出房屋底层、中间层和顶层三个平面图。表明楼梯间在建筑中的平面位置及有关定位轴线的布置；表明楼梯间、楼梯段、楼梯井和休息平面形式、尺寸、踏步的宽度和踏步数，表明楼梯走向；各层楼地面的休息平台面的标高；在底层楼梯平面图中注出楼梯垂直剖面图的剖切位置及剖视方向等。
②楼梯剖面图：若能用建筑剖面图表达清楚，则不必再绘。
③楼梯节点详图：包括踏步和栏杆的大样图，应表明其尺寸、用料、连接构造等。
5.3. 檐口大样图
一般平面图、剖面图往往比例较小，所画檐口大样不能表达具体做法，通过较大比例（如1：10）画出其平面与剖面图以表达清楚。
①檐口平面：要画出俯视各轮廓线，线型用细线，只需画局部。
②檐口剖面：要画出檐沟内分水线，沟内防水卷材的做法，指出构造层次及各层次的详细做法。
三、设计基础知识
（一）商店设计
根据我国当前的经济、技术条件，在大量修建多层住宅的前提下，位于住宅下部的商店空间一般不宜很大。故设置商店时，以小型店铺为主，适当配置中型商店。若商店规模过大，则相应的仓库、办公及其他辅助用房的面积也需增加，这样与住宅之间的矛盾也将扩大。
在选择商店行业时，应姚选与居民日常生活关系较密切的商店，如小百货店、日杂店、食品小吃店、理发店、成衣店、邮电、银行、照相馆等。另如文化用品商店、书店、钟表店等在正常经营情况下，对住户几乎不会产生任何不良的影响．亦可设在住宅楼内。
对具有噪音、散发不良气味、排发大量蒸汽或人流密集、货运量大、需要大面积场院的行业，都不宜安排在住宅楼底部。例如修配行业、公共浴室、餐厅、蔬菜副食商场等。其中尤其是菜场，它每天清晨汇集大量人流，人声嘻杂，蔬菜运进与渣皮清除的运输量也较大， 又常常发生腥臭烂等气味，影响居民生活环境卫生；此外，它需要较大的业务院，否则将占用周围空地甚至道路，影响居民的基本生活活动场地，所以这类商店最不宜设在住宅楼的下部。
一）、商店设计应注意以下方面：
1、商店营业厅的每一防火分区安全出口数目不应少于两个；营业厅内任何一点至最近安全出口直线距离不宜超过20m。当符合防火设计规范5.3.2条时，可只一个安全出口。
2、商店营业厅的出入门、安全门净宽度不应小于1.40m，并不应设置门槛。
3、商店营业部分的疏散通道和楼梯间内的装修、橱窗和广告牌等均不得影响设计要求的疏散宽度。
4、营业部分的公用楼梯，坡道应符合下列规定：
　　4.1、室内楼梯的每梯段净宽不应小于1.40m，踏步高度不应大于0.16m，踏步宽度不应小于0.28m；
　　4.2、室外台阶的踏步高度不应大于0.15m，踏步宽度不应小于0.30m；
　　4.3、供轮椅使用坡道的坡度不应大于1∶12，两侧应设高度为0.65m的扶手，当其水平投影长度超过15m时，宜设休息平台。
5、住宅与商店不得共用楼梯间。
6、营业部分宜设厕所，男女厕所应设前室，内设污水池和洗脸盆，洗脸盆按每6个大便位设1个，但至少设1个；如合用前室则各厕所间入口应加遮挡屏；

　　四、卫生间应有良好通风排气；
二）底商住宅实例

二、住宅设计
住宅设计必须执行国家的方针政策和法规，遵守安全卫生、环境保护、节约用地、节约能源、节约用材、节约用水等有关规定；应符合城市规划和居住区规划的要求，使之与周围环境相协调，创造方便、舒适、优美的生活空间。
住宅的平面组合关系要合理紧凑, 避免卧室间的穿套，主要居室应有良好的朝向和日照。住宅应有良好的自然通风，对于温暖及炎热的地区，设计时应合理组织穿堂风。住宅设计应在满足近期使用要求的同时，兼顾今后改造的可能。除满足一般居住使用要求外，应根据需要满足老年人、残疾人的特殊使用要求。

1. 居室设计
居室是户内主要房间，每套住宅一般有1～4间或更多的居室。居室设计必须要根据各居室的使用对象和使用要求并结合朝向、通风、采光、保温或隔热, 以及技术经济、美观等因素，来确定居室的位置、房间大小、形状、合理设置门窗、组织室内交通及户内交通。居室按使用功能分起居室和卧室。卧室、起居室（厅）窗地面积比值不应小于1/7。
起居室（即厅、堂）一一家庭集中活动空间，如起居、团聚、娱乐、会客、进餐等，需要有较宽敞的空间。对一户来说，此空间属于“闹” 区、“开放”区。起居室使用面积应在12m2 以上。
卧室（即房、室）一一是分散独立的居住空间。要求安静、分隔、避免干扰。卧室可分为主卧室（为家庭主要成员居住的空间）、次卧室（为家庭其它成员居住的空间）。主卧室使用面积不小于10m2, 次卧室使用面积不小于6m2。
下面例举几种居室的家具布置, 如下图1～3, 作为设计参考。

图1 主卧室的布置 图2 次卧室的布置

图3 方形卧室的布置
2. 厨房设计
厨房是户内主要的辅助用房，人们在厨房中活动的时间相当长，家务劳动量也较大，厨房主要活动是做饭、烧水。其操作程序是：洗－切－烧。所需设备目前主要是洗池、案台、炉灶。有的将厨房面积稍加扩大，厨房还可兼作用膳。
厨房应设置炉灶、洗涤池、案台、排油烟机等设施或预留位置。厨房应有直接采光、自然通风，并宜布置在套内近入口，厨房的使用面积一般不应小于4～5m2。
厨房要考虑炊具、餐具、粮、菜、燃料、杂物等的贮藏。应需要设置壁盒、搁板、吊柜等设备，但要注意存取方便。一般经常存取的搁板高度，应不超过1.7m为宜。而不常用的杂物可放置在更高的空间。有些较重而又常取用的物品，可利用案台下空间存放。
厨房应有良好的自然通风、直接采光,其窗地面积比值不应小于1/7。为了防水，一般厨房地面应比居室地面低 20～6Omm。
下面图4是几种厨房平面布置,供设计参考。

图4 厨房的布置形式

3. 卫生间设计
每套住宅至少应配置三件卫生洁具，即便器、洗浴器（浴缸或喷淋）、洗面器。使用面积不应小于3ｍ²；
     无前室的卫生间的门不应直接开向起居室（厅）或厨房。
面积较大的住宅可设为二个或二个以上卫生间。地面应比其它房间低 20～60mm, 并设置排水坡度, 使水不至溢出。
卫生间可以处理成暗厕，但应处理好排气通风。一般处理手法是在卫生间门扇下部留百叶进风, 墙内设排气道或设通风井排风。卫生间内视情况, 设置手纸盒、肥皂盒、挂衣钩、毛巾架、镜面等, 为用户提供更大的方便。
下面图5是几种卫生间平面布置,供设计参考。
图5 卫生间的布置形式

4. 阳台及露台
阳台是室内与室外之间的过渡空间，在城市居住生活中发挥了越来越重要的作用。每套住宅均应设。阳台是儿童活动较多的地方，阳台栏杆设计应防儿童攀登,栏杆的垂直杆件间净距不应大于0.11ｍ，放置花盆处必须采取防坠落措施。低层、多层住宅的阳台栏杆净高不应低于1.05ｍ；中高层、高层住宅的阳台栏杆净高不应低于1.10ｍ。
对寒冷、严寒地区的中高层、高层住宅阳台，提倡采用实体栏板，一是防止冷风从阳台门灌入室内，二是防止物品从栏杆缝隙处坠落伤人。阳台应设置晾、晒衣物的设施；顶层阳台应设雨罩。各套住宅之间毗连的阳台应设分户隔板。
露台是指其顶部无覆盖遮挡的露天平台。如顶层阳台不设雨篷时即形成露台，在退台住宅中, 退台后的下层屋顶即形成上层露台, 露台是多层或高层住宅中特有的室外空间形式。
5. 过道、贮藏空间和公共楼梯
套内入口过道净宽不宜小于1.20m；通往卧室、起居室（厅）的过道净宽不应小于1ｍ；通往厨房、卫生间、贮藏室的过道净宽不应小于0.90m，过道在拐弯处的尺寸应便于搬运家俱。
套内吊柜净高不应小于0.40ｍ；壁柜净深不宜小于0.50ｍ；设于底层或靠外墙、靠卫生间的壁柜内部应采取防潮措施；壁柜内应平整、光洁。
住宅的公共出入口位于阳台、外廊及开敞楼梯平台的下部时，应采取设置雨罩等防止物体坠落伤人的安全措施。
 楼梯梯段净宽不应小于1.10ｍ。六层及六层以下住宅，一边设有栏杆的梯段净宽不应小于1ｍ。
楼梯踏步宽度不应小于0.26ｍ，踏步高度不应大于0.175ｍ。扶手高度不宜小于0.90ｍ。楼梯水平段栏杆长度大于0.50m时，其扶手高度不应小于1.05m。楼梯栏杆垂直杆件间净空不应大于0.11m。楼梯井宽度大于0.11ｍ时，必须采取防止儿童攀滑的措施。
楼梯平台净宽不应小于楼梯梯段净宽，并不得小于1.20ｍ。楼梯平台的结构下缘至人行过道的垂直高度不应低于2ｍ。入口处地坪与室外地面应有高差，并不应小于0.10m。
5. 门窗
外窗窗台距楼面、地面的高度低于0.90ｍ时，应有防护设施。
各部位门洞的最小尺寸应符合下表的规定。
门洞最小尺寸
类    别
洞口宽度（米）
洞口高度（米）
公用外门
1.20
2.00
户（套）门
0.90
2.00
起居室（厅）门
0.90
2.00
卧室门
0.90
2.00
厨房门
0.80
2.00
卫生间门
0.70
2.00
阳台门（单扇）
0.70
2.00

四、几项具体意见
1．图纸一律用仪器或电脑绘制， 3号图纸，均要求做成文本，图签统一如下：
长江大学城建学院
项目名称
单元式多层住宅设计
班级

图名
图别
建施
姓名

图号

指导教师

日期

2．门窗统计表
类别
代号
标准图
代号
洞口尺寸（mm）
数量（樘）
备注
宽
高
一层数量
合计
门

窗

3．装修部分除用文字说明外，亦可采用表格形式，填写相应的做法或代号，如下表所示。
装修统计表
类别
装修构造简图及作法
部位
商店
起居室
卧室
厨房
卫生间
墙面

地面

楼面

屋面

顶棚

墙裙

4．要进行合理的图面布置（包括图样、图名、尺寸、文字说明及技术经济指标），做到主次分明、排列均匀紧凑、线型分明、表达清晰、投影关系正确，符合制图标准。
5．绘图顺序，一般是先平面，然后剖面、立面和详图；先用硬铅笔打底稿，再加深或上墨；同一方向或同一线型的线条相继绘出，先画水平线（从上到下），后画铅直线或斜线（从左到右）；先画图，后注写尺寸和说明。一律采用工程字体书写，以增强图面效果。
五、设计图纸评分标准
设计图纸评分标准共分为五级。
优秀：平面设计功能合理，立面表达完整、美观，剖面表达正确；图面紧凑、完整、整洁、字迹整齐、清晰；
良好：平面设计功能较合理，立面表达完整，剖面表达基本正确；图面完整、整洁，字迹整齐、清晰；
中等：平面设计功能一般，立面表达较完整，剖面表达基本正确；图面较完整、整洁，字迹较整齐、清晰；
及格：平面设计功能基本合理，立面表达一般，剖面表达一般；图面一般；
不及格：平面设计功能不合理，立面、剖面表达很不完整；图面质量较差。
六、参考文献
1 李必瑜主编．房屋建筑学第三版．武汉：武汉理工大学出版社，2007
2 颜宏亮编著．建筑构造设计．上海：同济大学出版社，1999
3 李必瑜主编．建筑构造（上册〕北京：中国建筑工业出版社，2000
4 刘建荣主编．建筑构造（下册）．北京：中国建筑工业出版社，2000
5 住宅建筑规范 GB50368-2005
6 住宅设计规范 GB50096-1999（2003版）
7 崔艳秋主编．《房屋建筑学》学习指导．武汉：武汉工业大学出版社，
8 孙礼军．蔡晓宝，王育武，赵伟成编著．建筑的基本知识．天津：天津大学出版社，2000
9 舒秋华编著．房屋建筑理论与技术．武汉：武汉工业大学出版社，1997
10 张文忠主编．公共建筑设计原理．北京：中国建筑工业出版社，2001
11《中小型民用建筑图集民第三集》编委会．中小型民用建筑图集（第三集〕 北京：中国建筑工业出版社，1999
12 邓述平，王仲谷主编．居住区规划设计资料集．北京：中国建筑工业出版社，1996
13 杨善勤，郎四维，涂逢祥编著．建筑节能．北京：中国建筑工业出版社，1999
14《中国土木建筑百科辞典》总编委员会．中国土木建筑百科辞典．北京：中国建筑工业出版社，1999
15 《建筑设计资料集》编委会，建筑设计资料集 3、4、5．北京：中国建筑工业出版社，1994
七、答辩参考题
1、住宅建筑按层数是如何分类的？
2、住宅设计中包括哪些内容？
3、何谓建筑密度？
4、何谓容积率？
5、何谓平面使用系数？
6、定位轴线是怎样确定的？
7、住宅中的门、窗的尺寸是怎样确定的？
8、设计中空间的利用考虑了哪些？
9、单人床、双人床的平面尺寸是多少？
10、窗台的高度是多少？为什么这样确定？
11、餐桌的高度取多少合适？
12、楼梯间的宽度是怎样确定的？
13、平屋面的防水有哪些做法？
14、坡屋顶的排水坡度一般是什么找坡形成的？
15、屋面的落水管数量如何确定的？
16、何谓泛水？
17、天沟有哪些形式？
18、墙面的做法按施工工艺有哪些种类？
19、你设计的住宅是什么结构类型？还有哪些常用类型？
20、建筑物的组合有哪些方式？你设计的住宅属于哪种方式？
21、住宅的楼梯踏步尺寸有何要求？
22、住宅楼梯的栏杆竖向净距有何要求？
23、住宅楼梯的栏杆扶手高度一般为多少？水平长度大于0.5米时应如何取值？
24、散水的作用是什么？你采用的何种做法？
25、勒脚处为什么要设水平防潮层？
26、顶棚有哪些做法？
27、厨房设计中考虑了哪些问题？
28、常用楼梯的结构形式有哪两类？
29、何谓墙裙、踢脚？
30、立面设计中墙面的色彩是如何考虑的？
31、现浇钢筋混凝土悬挑阳台的结构构造方式有哪些？你打算采用哪种？
32、多层住宅阳台栏杆扶手的高度有何要求？
33、住宅设计中卫生间的布置是怎样考虑的？
34、门按开启方式主要有哪些？你采用的是什么？
35、窗按开启方式主要有哪些？你采用的是什么？
36、设计中对于起居室、卧室的窗户面积是怎样确定的？
37、简述木扶手与钢结构栏杆如何连接？
38、简述平屋顶的隔热构造做法有哪些？
39、简述外墙的外保温有哪些做法？
40、屋面的防水等级分几级？二级使用年限是多少年？
41、商店的楼梯踏步尺寸有什么要求？
42、商店的出入门净宽不应小于多少？
43、商店出入口处残疾人坡道一般有什么要求？
44、底层商店住宅中底层商店不宜布置哪些类行业的房间？
45、商店室外台阶的踏步尺寸有什么要求？
