人工挖孔桩工程
一、 工程概况
1、工程概述

2工程设计
3地质概述 工程地质勘察任务由###勘察测绘研究院完成。勘察结果说明拟建场区地层构造较为简单层序明晰自上而下分为：
层：素填土夹有碎石。
第2层：粉质粘土该层地基承载力fk=180-220kpa。
第3层：粉质粘土该层地基承载力Fk=120-160kpa。
第4层：粉质粘土该层地基承载力Fk=200-260kpa。
第5层：粉质粘土该层地基承载力Fk=280-300kpa。
第6层：粉质粘土该层地基承载力Fk=1000kpa。
4 工程总目的
工目的：按照甲方要求工完成施工。
开工日：2002年8月13日
开工日：2002年8月28日 日历工15天。
二、施工准备：
1 现场准备
1.1理解水源、电源的位置及可供数量要求供电100KW。开工前把施工现场临时用电按标准及平安要求布设好线路走向、配电箱、机械摆放位置等；
1. 2请业主进展地下障碍及线交底；
1. 3根据青岛建委要求施工现场进展“两型〞“五化〞。
2 技术准备
2.1组建以工程经理、工程技术负责人为核心的技术理体系下设施工技术、质量、材料、资料、方案等分支部门。
2.2审学施工图纸提出合理化建议获得建立和设计同意以到达节约、加快进度、保证质量和施工简便的目的并提出合理性的审图。
2.3作好桩基分部施工方案作好分项工程技术交底。
2.4建立完善的信息、资料制度。
2.5编制钢筋、水泥、木材、等材料方案相应编制材料试验方案指导材料定货、供给和技术把关。
2.6按资源方案安排机械设备周转工具进场并完备相应手续。
2.7建立完善的质量保证体系。
2.8会同规划、勘察设计、建立、发包、质监等部
门复核定点坐标、建筑物标高及验基。
2.9做好对班组人员的技术平安交底工作。开工前,必须强调劳动纪律向工人班组进展技术交底学习图纸及有关施工标准,掌握施工顺序保证工作质量和平安消费的技术措施落实到人。
3机械设备准备
3.1机具设备进场前做好维修保养工作保证设备机械完好性；
3.2本工程拟投入设备为：
序 机械名称 数量 备 注

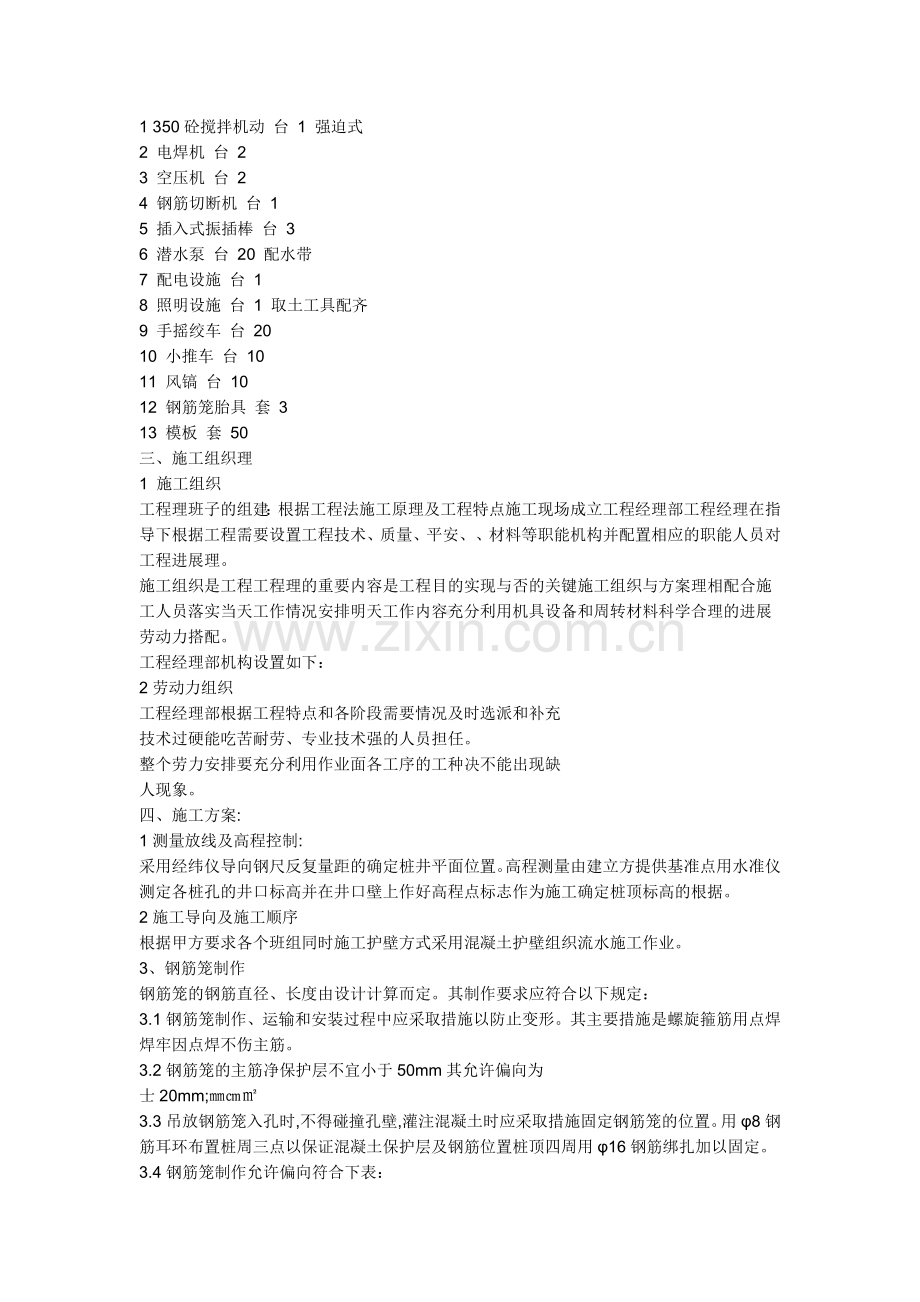

1 350砼搅拌机动 台 1 强迫式
2 电焊机 台 2
3 空压机 台 2
4 钢筋切断机 台 1
5 插入式振插棒 台 3
6 潜水泵 台 20 配水带
7 配电设施 台 1
8 照明设施 台 1 取土工具配齐
9 手摇绞车 台 20
10 小推车 台 10
11 风镐 台 10
12 钢筋笼胎具 套 3
13 模板 套 50
三、施工组织理
1 施工组织
工程理班子的组建：根据工程法施工原理及工程特点施工现场成立工程经理部工程经理在指导下根据工程需要设置工程技术、质量、平安、、材料等职能机构并配置相应的职能人员对工程进展理。
施工组织是工程工程理的重要内容是工程目的实现与否的关键施工组织与方案理相配合施工人员落实当天工作情况安排明天工作内容充分利用机具设备和周转材料科学合理的进展劳动力搭配。
工程经理部机构设置如下：
2劳动力组织
工程经理部根据工程特点和各阶段需要情况及时选派和补充
技术过硬能吃苦耐劳、专业技术强的人员担任。
整个劳力安排要充分利用作业面各工序的工种决不能出现缺
人现象。
四、施工方案:
1测量放线及高程控制:
采用经纬仪导向钢尺反复量距的确定桩井平面位置。高程测量由建立方提供基准点用水准仪测定各桩孔的井口标高并在井口壁上作好高程点标志作为施工确定桩顶标高的根据。
2施工导向及施工顺序
根据甲方要求各个班组同时施工护壁方式采用混凝土护壁组织流水施工作业。
3、钢筋笼制作
钢筋笼的钢筋直径、长度由设计计算而定。其制作要求应符合以下规定：
3.1钢筋笼制作、运输和安装过程中应采取措施以防止变形。其主要措施是螺旋箍筋用点焊焊牢因点焊不伤主筋。
3.2钢筋笼的主筋净保护层不宜小于50mm其允许偏向为
士20mm;㎜㎝㎡
3.3吊放钢筋笼入孔时,不得碰撞孔壁,灌注混凝土时应采取措施固定钢筋笼的位置。用φ8钢筋耳环布置桩周三点以保证混凝土保护层及钢筋位置桩顶四周用φ16钢筋绑扎加以固定。
3.4钢筋笼制作允许偏向符合下表：
钢筋笼制作允许偏向〔mm〕
项次 工程 允许偏向
1 主筋间距 ±10
2 箍筋间距或螺旋筋螺距 ±20
3 钢筋笼直径 ±10
4 钢筋笼长度 ±100
4 人工挖孔：
经过测量放线确定桩孔中心位置并经复核确认无误后即可开场桩孔的施工。施工前在桩护壁外的场坪上干摆150-200高的砖作为护壁外模并挖进1米并浇筑首节护壁并将护壁顶面找平压光并及时将控制核心线抄在护壁顶面并将标高抄测于护壁内侧用红三角标识。桩井开挖采用手摇绞车出土。在土质较好的条件下一节桩孔的高度通常为100cm左右一节桩孔的土方挖完后进展混凝土护壁。杂填土层如遇塌孔采用钢护筒套筒后进展挖桩施工作业。
挖孔由人工从上而下逐层用镐、锹进展遇坚硬土层或大块垃圾时用锤、钎破碎或人工用凿子凿,然后提运出孔巨型石块由石匠破碎成小块后提运出孔；桩孔入差采用空压机和风镐进展施工如桩底岩石坚硬至风镐无法施工时,应采取凿岩机进展度钻孔用净爆剂或鸣爆处理孤石到达设计要求。另外:
4.1如有大石块垂直运输,装好后人从爬梯出井前方可提运。
4.2挖出的土应在孔口2米外就地摊放。每孔用砖砌井口30cm高出自然地面作堆土的维护构造面层砂浆抹光并标上十字中心线及标高每进尺一米时复核中心点是否有偏向。
4.3降水措施:在施工过程中如遇地下水但无承压水。本工程降水措施为:第一种为挖集水坑用潜水泵直接在挖桩孔内带泵作业排除积水。为用泵平安每个泵都安装漏电保护器如有异常就自动跳闸。第二种为采用轻型井点降水使地表水位同时下降以到达降水目的。
施工时排水要远离施工场地防止水倒流入孔已挖基孔四周应设阻水坝防止雨水灌入基孔。
4.4在护壁施工过程中如发现护壁有下坠迹象时应采取横向
支撑措施。
4.5如遇流沙时应与甲方研究后采用钢护筒护壁。当挖孔至设计持力层标高时应及时建立、监理、地质部门、设计对孔底岩(土)进展鉴定。
挖孔桩现浇混凝土护壁施工允许偏向如下表:

桩径偏向(mm)| 垂直度允许偏向〔〕 桩位允许偏向(mm)|
+50 ＜0.5 50
5混凝土的拌制及质量检验
混凝土的拌制按标准要求进展要求混凝土搅拌均匀颜色一致每罐料搅拌时间不小于1分钟。施工中需严格按配合比的要求投料确保混凝土的拌制质量。
每一台班首批混凝土出料时应取料检查和易性、坍落度及配
合比的情况做到每台班制作混凝土试块一组。以检验混凝土质量
试块拆模成型后应在现场自然养护。灌注砼前进展最后一次清底捞
渣由建立方现场理人员对钢筋笼质量、竖井质量、清渣情况作检查并检验合格后方开场灌注工作。灌注桩身混凝土时应采用大坍落度直技法灌注。混凝土配合比由实验室提供灌注时单桩均一次连续灌注成桩。为保证桩底混凝土实混凝土灌注高度到达800mm时应由专人下井振捣振捣时先振捣桩周然后振捣桩中心。
5.1桩基砼浇筑时按设计标高+30mm进展控制待砼初凝后剔除外表浮浆。
5.2桩基砼浇筑时按设计核承台下垫层标高将出桩身的护壁剔除。
6成型工艺
设置栓桩→桩井开挖、护壁→验底→钢筋笼吊放→清渣→灌注
混凝土成桩。
7做好施工记录详细记录每支桩每天的进展情况。
8桩基施工完毕由法定检测机构对每支桩进展检测结果必
须满足设计要求。
五、材料方案
名 称 规 格 数 量 备 注
钢筋 桩长按劳 m计
水泥
中砂
石子
所用钢筋须送建筑工程质量监视站实验室作物理理性及焊接检验。水泥、砂、石等堆放场地备足待用应分别取样送质量检站实验室作原材料检验并由实验室提供混凝土试配配合比。
六、施工质量保证措施
质量保证措施：
1挖孔前桩位应定位放样准确在桩位外设置定位龙门
桩。须用桩心点核准位置并由专人负责。
2修筑井圈护壁时每节护壁均应在当日连续浇注完毕。上下节护壁的搭接长度不小于5cm；护壁混凝土必须保证实；根据土层渗水情况使用速凝剂；护壁模板的撤除宜在24小时之后
进展；发现护壁有蜂窝、漏水现象时应及时补强以防造成事故。3遇有部分或厚度不大于1.5米的流动性淤泥和可能出现涌沙时,每节护壁的高度可减小到30-50cm,并随挖随验,随浇注混凝土;如遇流沙情况较严重,轻型井点降水。
4挖至设计标高时,孔底不应积水,终孔后应清理好护壁上的淤泥和孔底残渣然后进展隐蔽工程验收。验收合格后应立即封底和灌注桩身砼。桩身砼必须留有试件每50立方米留置一组试块。每根桩应最少有1组试块且每个浇注台班不得少于1组每组3件。
七、平安消费、文明施工
认真贯彻以预防为主重在控制的平安理原那么。消费必须平安。工作时工作人员必须正确佩戴平安帽下井前必须认真检查绞车是否平稳如发现井口周围上层有异常现象,必须立即汇报现场理人员。并严禁下井。
施工现场周边应设明显戒备标志,严格执行青岛的有关规定。建立以消费理为主的平安消费值班制度,工地设专职平安员2名,每天进展催促检查,发现隐患排除隐患,主工程经理直抓平安。建立平安施工日志,职工进入施工现场前必须进展平安消费教育,在进展技术交底的同时必须进展平安交底,定或不定进展平安消费检查。制定本工程平安理目的,按照目的理的进展理。
详细考前须知为:
1在施工图会审和桩孔开挖前,应认真研究地质资料,对可能出现的流沙、涌、涌水以及有害气体等情况均应予以重视,并制定针对性防护措施。每天开工下井前,先用空压机往井内送风换气,排除有气体,以防止挖孔人员下井后产生缺氧发生危险。
工作人员应遵守以下规定:
1.l必须戴平安帽,穿绝缘胶鞋;
1.2严禁酒后作业,不准在基坑内吸烟,不准在基坑内使用明火;
1.3每工作4小时应出孔轮换,轮换时由现场负责人统一安排;
1.4孔口配合人员应集中精力,亲监视孔内情况,积极配合孔内人员进展工作,不得擅离岗位。
2平安用电
2.1施工用电布线必须合理有效;
2.2施工用电配电箱必须配有漏电保护器,严禁一闸多用;
2.3工地配有专职电工进展用电理。
3严格按照有关标准章程,保证平安,文明施工。
4实行平安目的责任制,层层分,条条落实,责任到人,奖罚到人。
5加强平安教育,做好现场平安宣传工作,现场悬挂平安标志牌,穿插施工实行平安监护。
6充分利用"三宝",不带平安帽不准进入现场。
7做好总平面规划理,定点塔设机械棚。定点堆放材料,码垛成堆,现场保持整洁,道路畅通。
8做好施工用电平安理和临时用电平安理。
9护壁平安理：工地装备专职护壁平安理员2人,负责下节开挖时上部护壁平安检查和孔底气体情况,发现护壁有松动变形、下滑及孔底缺氧或气等情况,严禁操作工人下井施工。
10挖出的土石方应及时运离孔口,不得堆放在孔口四周1m范围内,机动车辆的通行不得对井壁的平安造成影响。
11施工现场派专人值守,严禁闲散人员进入周边区域,无人作业井孔内,要加设井盖,设置警示标志,防止人员掉入
井孔内。
12挖孔完成后,必须及时护壁,不得裸孔。
13雨施工理
在施工时,为保证工程质量,应考虑雨季施工措施,施工会同设计,工程监理对雨施工措施进展审查,对已批准的措施要认真贯彻执行。
13.1建立雨季值班制度,同气象部门建立合作关系,指定一名技术人员收听并做好气象预报记录,及时组织汛检查。
13.2工具材料应妥善保,五金电器、袋装水泥、木构件在仓库存放,地材放在高处,防止水冲流失,钢筋、模板架空堆放。
13.3做好临建房屋的修缮加固工作,以防台风、大雨的破坏。
13.4修整道路及排水设施,做到路基坚实、路面平整,保证道路、排水道畅通,雨后不漏、不陷、不积水。
13.5所有机械工作棚要搭设完好,防止漏雨。机电设备要做好防雨、防淹措施,并安装接地平安装置,机电闸箱的漏电保护装置要灵敏可靠。
13.6做好防风措施临时工棚要设防风支撑。保护装置要灵敏可靠。
13.7准备好雨具、棚布、塑料布、水泵等器材,以备随时使用。
13.8降大雨时不进展露天浇灌赴,对刚浇灌完的赴应立即覆盖。
13.9随时测定现场砂、石子含水量,及时调整配合比。
13.10工地设置突发事故应急小组,工程部经理任组长,内各部门应急 (建委平安处、安监、平安处、、监理、建立)张贴墙上,以备及时。
13.11施工前对工人进展突发的应急措施及伤者的自救进展培训。
八、施工力量部署及施工进度方案
1为了优质高效地完成任务必须对施工力量全面部署,严格把好每道工序质量关。
2工地组织机构如下:工程经理1人;技术负责人1人;施工员2人;核算员1人;钢筋笼制作组6人;挖桩共15个班组;后勤2人;混凝土浇注10人;平安员3人;电工1人。
3施工进度方案:
根据甲方要求工完成施工任务,即2002年8月13日起至2002年8月28日。如遇障碍物等情况由甲方签证工顺延。
