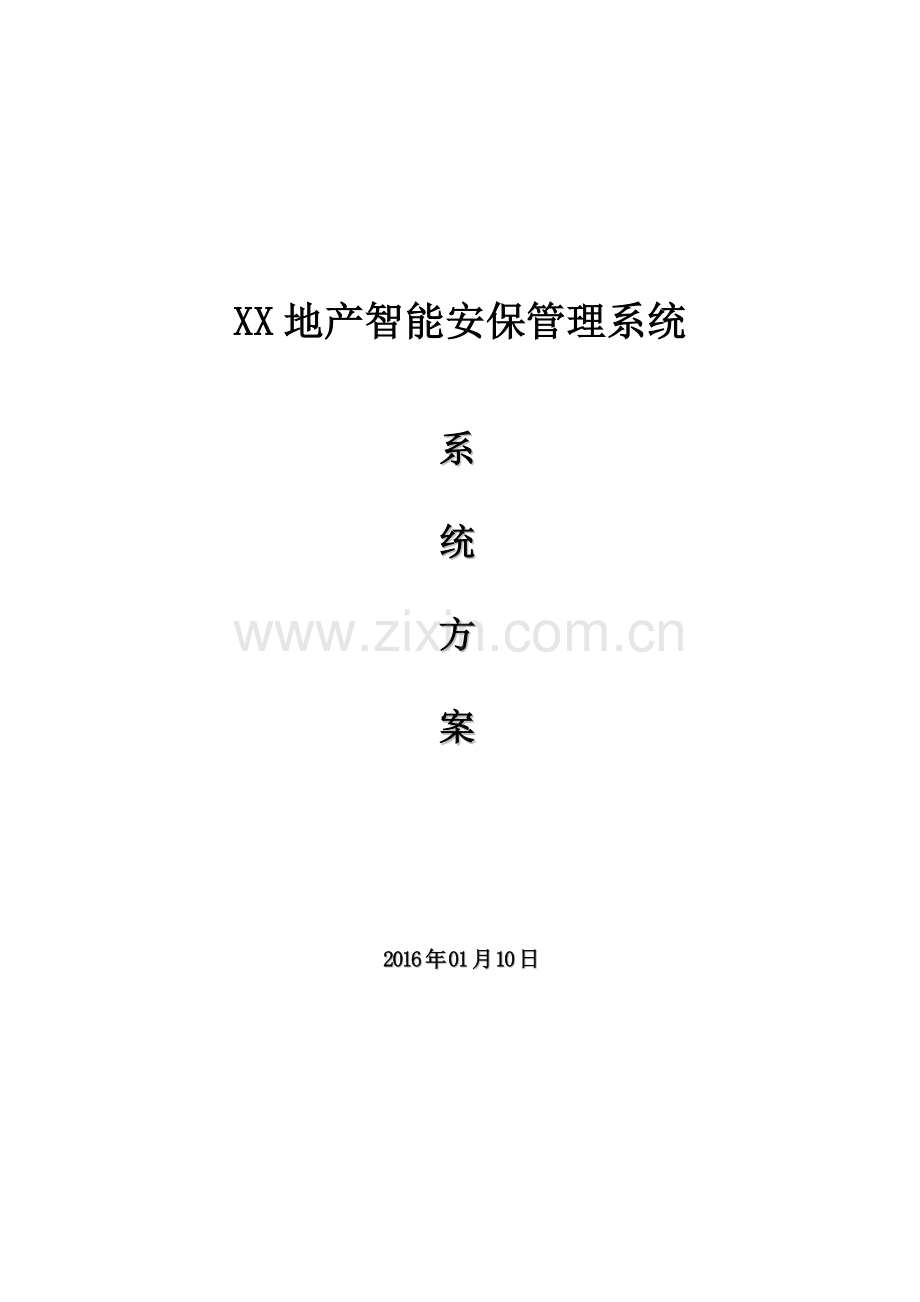

XX地产智能安保管理系统

系

统

方

案

2016年01月10日

第一章 总 述
1. 工程概述
1.1项目名称
XX地产智能安保管理系统项目
1.2 产品选型
广州安居宝楼宇对讲子系统
深圳捷顺停车场管理子系统
浙江海康威视视频监控子系统
1.3 项目内容及目标
项目内容：楼宇对讲子系统、停车场管理子系统、视频监控子系统等工程。
项目实施应实现的目标：为智能小区建设一套先进、严密、实用、美观、性能稳定的智能管理系统。
1.4 工程总报价一览表
工程项目
XX智能安保管理系统
类别
项目名称
总报价
其中
备注
设备费
安装调试费

工程类
楼宇对讲子系统

工程类
视频监控子系统

工程类
停车场管理子系统

总报价（小写）：元整 （大写）：元整
备注：报价三个月内有效，以上报价不含税费，开票加收总报价*8%。

2. 系统设计
2.1 设计依据的标准
※ 《安全防范工程程序与要求》GA/T75-94
※ 《安全防范系统统用图形符号》GA/T74-94
※《民用闭路监控电视系统工程技术规范》GB50/98-94
※《防盗报警控制器通用技术条件》GB12663-90
※《入侵探测器通用技术条件》GB10408.1-98
※《智能建筑设计标准》DBJ08-47-95
※《民用建筑电气设计规范》JGJ/T16-92
※ 《商用建筑线缆标准》EIA/TIA-569

2.2 设计原则
衡量一个住宅小区智能化系统的成功与否，并非仅仅取决于智能化系统的多少、系统的先进性或集成度，而是取决于系统的设计和配置是否经济合理并且系统成功运行，系统的使用、管理和维护是否方便，系统或产品的技术是否成熟适用，换句话说，就是如何以最少的投入、最简便的实现途径来换取最大的功效。
为了实现上述目标，本设计始终遵循以下原则：
2.2.1 可靠性和安全性
系统的设计符合相关技术标准、规范的规定，采用性能可靠、技术成熟、功能完善、传输方式先进的分布式结构，同时，设备选用可靠优质的原材料，保障设备耐久实用，满足小区安全管理要求。
2.2.2 实用性与先进性
整个系统在满足用户现有需求的前提下，充分考虑各种智能化技术迅猛发展的趋势，不仅在技术上采用最先进和适度超前，而且注重采用最先进的技术标准和规范，以适应未来技术发展的趋势。
2.2.3 互换性和扩展性
系统在设备选型时充分考虑到互换性和扩展性，方便建成后的增容、扩容或改造，可根据用户需求，进行相应功能扩展。
2.2.4 开放性和兼容性
系统在设计时考虑到与其他系统的联合管理，建立系统集成平台，使各子系统之间能相互兼容，又能独立运行。
2.2.5 灵活性与易维护性
系统结构开放、信息传输兼容性强、产品互换性高等灵活特点，还具备简单的组网方式等特点增加系统的易维护性。

第二章 楼宇对讲子系统

2-1工程概述
根据项目要求，结合本公司多年在智能化工程中设计的经验，本项目选用DF2200联网可视对讲系统。
DF2200联网可视对讲系统单元外采用标准的TCP/IP传输方式，单元内数据采用CAN总线，音视频采用差分传输方式进行组网，抗干扰能力强；整个系统集呼叫、对讲、开锁、监视、集成门禁等功能，同时还具备家居安防功能，可接入各类防区探头，有效保障住户家中安全；本系统还具有信息发布功能，方便物业和住户之间的沟通。
2-2 系统组成
系统主要组成：管理机、管理电脑、单元门口主机、室内分机、层间解码器和电源等组成，可实现小区内的可视对讲、信息发布、家居安防等功能。

2-3系统优势
2.3.1 系统布线方式
DF2200系统采用网线布线方式，完全实现网线到户。
DF2200系统外网采用标准的TCP/IP协议的数字传输方式，单元楼内垂直干线及入户线均采用UTP5E网线为传输介质，整个系统抗干扰能力强、调试容易、扩展方便。

2.3.2 信号传输方式
DF2200系统的单元内数据采用CAN总线，声音、视频均为差分信号传输方式，能有效抑制电磁干扰（EMI），信号保真度高，频率响应快，抗干扰能力强，满足现场各种使用环境。

2.3.3 系统兼容性
对于一个成熟的小区，后期新建的住宅往往需要与前期的小区共同管理，DF2200系统可以完全做到与前期的小区共网；DF2200系统因外网采用标准的TCP/IP通讯方式，无须增加其它设备，通过交换机即可与前期的小区共网，兼容性强。

2.3.4系统扩展性
DF2200系统具有开放性、可扩展性，集可视对讲、安防报警、信息发布、门禁一卡通等多种系统于一体。
本系统的单元外联网传输控制协议为标准的TCP/IP协议，大大的提高了整个系统的扩展性，因此通过DF2200系统可轻松实现与网络视频监控、网络停车场等网络系统共网，并且可非常轻松的增加单元节点。
2.3.5系统操作性
整个系统的设计，都是遵从以人为本的原则，设备以友好的界面，让操作者对系统的设置和运行了如指掌，所有设备通过界面进行简单的操作即可完成。
2.3.6自动巡检功能
系统能自动巡检各室内分机及层解是否正常，如设备发生故障，主动向管理中心告知设备故障。

2.3.7系统编码方式
DF2200系统改变了原有系统的室内分机来编码的方式，通过后台软件、单元门口机或Ipinstall在层间解码器上编码，住户只需挂上室内分机即可使用，节省了安装时间，也方便维护。

2.3.8适合大型社区联网
在大型小区联网时，传统的总线型对讲系统在联网时容易出现信号衰减的问题，需要增加一些中间设备来解决，给后期的施工和维护造成一定的麻烦。DF2200系统外网采用标准的TCP/IP通讯方式，音、视频信号通过数字方式传输，不需要增加任何中间设备，如距离超过网线传输距离，可采用光纤来传输，确保了各种信号的稳定。
2.3.9信息发布功能
DF2200系统具有信息发布功能，信息可以是文本信息（例如小区的停水停电信息），也可以是图片资料（宣传或广告图片）；也可以单独发送（向指定用户发送），也可以群发（对多个用户发布信息）；也可以进行广告宣传，如对小区内的商铺、超市、快餐店或酒楼等进行有目的的商业广告发布。传统的商业广告发布是通过发宣传单纸张的方式，即不环保也浪费资源，DF2200系统采用低碳环保的方式，方便住户也节约资源。

2-4 系统配置原则
2.4.1 单元门口机
每单元门口一台主机，同一单元可有多台主机，多台主机时用视频切换器（AJB-XH10ASD）作视频切换，接入主机控制器（AJB-KZ11AMC1）进行联网。
2.4.2 室内分机
每户一台室内分机，同一户也可有多台分机（复式），每户最多接4台同号分机。
2.4.3 层间解码器
系统中有三种层间解码器供选择，一般单元内选择8口和4口的层间解码器，如外接小门口机或同号分机选择专用的层间解码器（AJB-XH10ASC）；层间解码器不增加中继的情况下最多串接64台。
2.4.4 电源
带防区（I型）每6台分机配置一台电源（DE-2000C）；带信息发布不带防区（B型）每12台分机配置一台电源（DE-2000C），纯对讲功（A型）能每18台分机配置一台电源（DE-2000C）。
外网联网设备如主机、管理机仍用电源DE-2000A或DE-98B供电。
2-5系统联网示意图

2-6系统相关设备技术参数
2.6.1 DF2000ATVC/9（AM）互通彩色可视单元门口主机(带刷卡)
DF2000ATVC/9(AM)系列主机采用软编码方式、操作方便，功能扩充容易；镜头可遥控转动，透明按键（不锈钢），自动夜光。超厚不锈钢一体成型，豪华大气.

功能特点：
※ 金属压铸一体成型框架，展现坚不可摧的美感；
※ 内部多重防水设计，更添神秘色彩；
※ 有机玻璃黑色面板突出刚中带柔的风格；
※ 超大LCD点阵液晶显示屏，中文显示；·液晶显示功能；
※ 呼叫、通话、开锁均有中文显示；
※ 自带门禁一体化，开锁(遥控开锁/密码开锁/刷卡开锁)语言提示功能；
※ 能与分机、管理机实现可视双向对讲；
※ 接收分机与管理机的远程监视及开锁；
※ 具有防拆报警功能；
※ 一栋楼可并接多台主机，多栋楼所有主机亦可互联；
※ 与主机控制器配合使用，使得进入主机的线材减少，方便了施工。
技术参数：
1) 显示屏：128×64点阵液晶屏
2) 安装方式：嵌入式
3) 工作电压：DC13V±10%
4) 摄像头工作电流：230mA±20mA
5) 摄像头：1/3＂CCD摄像头
6) 清晰度：480线
7) 扫描频率：15625Hz 50Hz
8) 最低照度：0.21ux
9) 视频输出：1Vp_p 75Ω
10) 频率响应：300 ~3400Hz ±3db
11) 音频输出不失真功率：主呼通道：≥5mW 应答通道：≥100mW
12) 工作电流： 静态 40mA 动态 250 mA
13) 环境温度：-30℃~+55℃
14) 湿度：45%~95%
15) 外形尺寸：135×330×65（宽×高×厚mm）
2.6.3 单元主机控制器AJB-KZ11AMC1
DF2000系列门口主机控制器配套DF2000AT系列主机使用，并要求与门口主机统一编址，在系统内，它主要承担设备之间的数据信号的转换和中转及准确切换各设备之间的音频、视频通道，犹如系统内的“微型交换机”。

功能特点：
※ 采用自行开发的AJB总线与差分传输，通讯稳定可靠。
※ 外围通讯：TCP/IP网线、AJB总线、差分传输。
※ 自动接门口机楼栋号编码功能。
※ 声音（呼叫/对讲）通道，数据中转、处理功能
※ 门磁开关量功能（特殊）
※ 刷卡开锁/上传功能
※ 报警功能
※ 门口机门磁状态查询功能
※ 门口机密码开锁语音提示功能
※ 主机系统密码查询功能
技术参数：
1) CPU：DM270
2) 工作电压：DC28V±5%
3) 静态电流：≤150mA
4) 动态电流：≤300mA
5) 环境温度：-13℃～+57℃
6) 环境湿度：45%～95%
7) 外形尺寸：200×89×45mm（长×宽×高）

2.6.4非可视分机AJB-FJ10G9B

主要功能：
※ 分机与门前机/主机/管理机/分机之间可双向对讲；
※ 分机与门前机/主机对讲时，可遥控开启大门所接电锁；
※ 自带四防区，单键布防、密码撤防功能；
※ 在主机上使用分机密码开锁的同时，能对分机有效防区进行撤防；
※ 管理中心计算机与管理机可接收分机各种报警信息。
技术参数：
1) CPU：STM8S105S6;
2) 工作电压：DC13.8V±5%;
3) •工作电流：静态≤20mA,动态≤125mA;
4) 频率响应：300Hz～3400Hz
5) 应答通道的全程响度评定值：18dB±5dB
6) 主呼通道的全程响度评定值：13dB±5dB
7) 工作温度：-13℃～57℃
8) 环境湿度：45%～95%
9) 外形尺寸：214×91×27mm(长×宽×高)

2.6.5 电源DE-2000C
提供联网能能对讲产品的电源采用了性能极为优良集成电路生产，具有输出电压稳定，纹波小，带载能力强及自损耗小的优点。

功能特点：
※ DE-2000C电源可单独使用，也可与后备电池连接使用。
※ 电源工作状态指示灯。
※ 短路保护作用。
※ 掉电自动切换后备电池功能。
※ 过放电保护装置，防止损坏后备电池。
※ 平时自动给后备电池充电功能。
技术参数：
1) 输入电压：AC176～253V 50HZ
2) 输出电压：DC27.5V±2％
3) 输出电流：直流 2A
4) 负载稳定度：≤ 8%5) 湿度：45%~95%
6) 环境温度：-10℃~+55℃
7) 过流保护：125%
8) 外形尺寸：190×85×60mm（长×宽×高)）

2.6.6 管理机AJB-GL10ACIP

功能特点：
※ 按键简洁大方，易于操作。
※ 磨砂板面，经久耐用。
※ 触摸屏中文式菜单操作，图文并茂。
※ 双按键设计，双重保险。
※ 自带镜头（可外接），角度可转动。
※ 实现双向可视对讲
技术参数：
1) CPU：ARM-DM320
2) 显示屏：7寸TFT数字宽屏
3) 分辨率:800×480
4) 高容量事件存储：500条（可扩展8GB）
5) 外形尺寸：300×190×120mm（宽×高×厚）

2.6.7 层间解码器 AJB-XH10ASB

功能特点：
※ 内网全部使用模拟网线。
※ 标准RJ45接口，编码灵活。
※ 故障隔离功能。
※ 与带安防报警的分机配套使用。
※ 有音视频转换隔离功能，无需编码。
技术参数：
1) 型号AJB-XH10ASB1：8口
2) 型号AJB-XH10ASB2：4口
3) 工作电压：DC28V±5%
4) 静态电流：≤35mA
5) 动态电流：≤150mA
6) 环境温度：-13℃～+57℃
7) 环境湿度：45%～95%
8) 8口外形尺寸：190×85×55mm（长×宽×高）
9) 4口外形尺寸：190×85×35mm（长×宽×高）
10) 安装孔间距：173mm±0.5

2.6.7 层间解码器 AJB-XH10ASB
思科200系列交换机是经济实用的智能型交换机，兼具卓越性能和可靠性，具备基础网络所需的普通网管功能。这些可扩展的千兆交换机，具备基本的网管、安全和服务质量(QoS)特性，优于非网管功能的用户级普通小交换机，比全网管型交换机的价格低很多。使用简洁易用的网络页面接口和思科搜索协议(CDP)，你能够快速搭建一个坚如磐石的商用网络。

功能特点：
※ 易于使用的Web浏览器界面使安装变得快速、省力;
※ 高速连接支持带宽密集型的应用;
※ 安全性延伸至交换机端口层，防止未经授权的用户访问网络;
※ 基本的QoS功能可帮助确保一致的网络体验，支持包括语音、视频和数据存储在内的网络应用.
技术参数：
1) 网络标准：IEEE 802.3 10BASE-T 以太网, IEEE 802.3u 100BASE-TX快速以太网, IEEE 802.3ab 1000BASE-T 千兆以太网, IEEE 802.3ad LACP, IEEE 802.3z 千兆以太网, IEEE 802.3x流量控 制, 802.3ad LACP, 802.1D生成树协议, 802.1Q/p VLAN, 802.1X端口访问身份验证.
2) 端口：24个适用于10BASE-T/100BASE-TX/1000BASE-T的RJ-45接头，包括2个组合端口（用于小型GBIC/SFP插槽）
3) 速度：1000M
4) MAC地址表：8000
5) 交换容量：48Gbps，无阻塞
6) 尺寸：440 x 43.2 x 257 mm
7) 重量（KG）：3.1

2.6.8管理软件DREM
本管理软件采用了Client/Server体系结构，后台采用大型数据库SQL-Server2000，运行在WindowsNT平台上，突破了以往版本的种种限制条件，使大型物业管理公司不再为大量数据查询、维护而烦恼。
本管理软件为物业管理部门提供了全套服务：系统设置、报警管理、门禁系统、信息发布、权限管理多种功能模块，并且每个模块内都有一系列的具体功能；整个软件窗口式界面、图型化操作，应用简单直观。

(1) 安装环境
适合于微软 Windows XP、 2000 (SP4) or NT 4.0 (SP6a) ，ＣＰＵ主频≥英特尔 PIII 500 MHz 或其它相当的，内存≥256 MB ，硬盘空间≥800 MB。
(2) 信息发布功能
信息内容可分文字信息、图片信息、声音信息；信息类型分为个人信息和广播信息；发送类型分为马上发送和定时发送。

(3) 门禁卡注册功能
物管人员可在后台注册门禁卡，可批量注册和单个注册，可增加或删除门禁卡，省去在单元门口机注册的麻烦。

(4) 权限管理功能
为了管理软件的安全性，在权限管理中设置了不同级别的操作管理员权限分配，加强对系统操作人员的管理。

2-7 系统配置清单:
序号
设备名称
型号
品牌
产地
单位
数量
单价
总价
一
管理中心部分

1
彩色可视管理机
AJB-GL10ACIP
安居宝
广州
台

2
管理机电源
DE-2000A
安居宝
广州
个

3
写卡器
HY-258
安居宝
广州
个

4
管理电脑
双核CPU 4G内存 1T硬盘 19寸显示器
定制
国产
台

5
管理软件
DREM
安居宝
广州
套

二
公共设备

1
彩色可视门口主机
DF2000ATVCG/9(AM)
安居宝
广州
台

2
非可视室内分机
AJB-FJ10G9B
安居宝
广州
台

3
主机控制器
AJB-KZ11AMC1
安居宝
广州
台

4
层间解码器
AJB-XH10ASB2 四路
安居宝
广州
台

5
主机电源
DE-2000A
安居宝
广州
个

6
分机电源
DE-2000C
安居宝
广州
个

7
电控锁
　定制
安居宝
广州
把

8
闭门器
　定制
安居宝
广州
个

9
交换机
SG200-26
思科（Cisco）
国产
台

光纤收发器
1815S-20
大唐保镖
国产
对

光纤终端盒
DT1817-24
大唐保镖
国产
个

三
线材部分

1
网线
超五类线UTP5E
TCL
国产
米

2
光纤
4芯光纤线
大唐保镖
国产
米

3
控制线
RVV6*0.75
寇捷
国产
米

4
视频线
SYV75-5
寇捷
国产
米

5
电源线
RVV2*1.0
寇捷
国产
米

6
线管
线槽、线管、渡锌管
其它
国产
批

7
辅材
　管材等
其它
国产　
批

A
设备小计
设备合计　

B
安装调试费
8%

C
工程总计

备注：以上不含税费，开票加收总价*8%。

第三章 视频监控系统
4-1工程概述
随着社会信息化进程的快速发展，信息技术的应用已逐渐渗透到人类生存、活动的各个领域。人们对安全防范的要求越来越高，作为社会经济运行主体的企业更是首当其冲。近十几年来，随着改革开放的不断深入和新产品、新技术逐步引进，愈来愈多的设备先进、管理科学的现代企业崛起。新企业引入了新的安全防范的概念 既要能及时全面地掌握企业生产的现场动态,又要能减轻保安人员的工作量。
作为现代化的智能小区也必须适应这一变化趋势的要求，所以在小区安装闭路监控系统一直以来都是许多物业管理公司必不可少的管理措施之一。在小区内部安装一整套局域网上的网络视频监控系统，不仅安全保卫部门可以实现对小区出入口、楼层走道、周界围墙、车库等目标进行实时全天候视频监控。领导也可以在自己办公室随时监控整个监控情况，同时出差在外也可以随时通过因特网查看小区内部的摄像机，随时了解小区的情况。
4-2 设计原则
根据招标文件技术部分要求，在本方案设计时，将秉承以下设计原则：
1.实用性
依照用户要求，坚持实用性为主的原则，本系统将完全满足项目各项安防需求，同时考虑未来发展需求，避免追求系统的超前性，以减少不必要的投资。
2.可靠性、安全性
参照大量已建成的项目相关安防监控系统，借鉴其中的精华部分，为系统高可靠性的总体设计提供现实依据，选用的设备自身将具备高可靠性、高安全性，高达数万小时的平均无故障时间，并为关键设备、关键部件设计冗余备份。同时，选用安全机制健全、安全级别高的平台辅佐系统搭建。
3.先进性
本系统设计遵循系统工程的设计准则，通过科学合理地设计，既防止片面追求某一高指标，又充分体现系统的先进性，最大程度地采用成熟、可继承、具备广阔发展前景的先进技术，使系统能在未来数年内不落后，并通过软件升级即可实现更多新功能，充分保护用户的投资。
4.开放性
本系统设计将采用标准化设计，严格遵循相关技术的国际、国内和行业标准，确保系统之间的透明性和互通互联，并充分考虑与其它监控系统的连接。在设计和设备选型时，将科学预测未来扩容需求，进行余量设计。
5. 易管理性、易维护性
本系统将采用全中文、图形化软件平台实现整个监控系统管理与维护。可自动检测系统中任何一台设备的运行状态，并示出详细参数，以辅佐管理人员及时准确地判断和解决问题。采用稳定易用的硬件和软件，完全不需借助任何专用维护工具，既降低了对管理人员进行专业知识的培训费用，又节省了日常频繁地维护费用。
4-3设计依据
《智能建筑设计标准》 GB/T50314-2000
《智能建筑工程质量验收规范》 GB 50339-2003
《建筑智能化系统工程实施及验收规范》 DB32/366-99
《民用建筑电气设计规范》 JGJ/T16-92
《中国人民共和国公共安全行业标准》 GA/T70-94
《中国人民共和国公共安全行业标准》 GA/T75-94
《民用闭路监视电视系统工程技术规范》 GB50198-94
《安全防范系统验收细则》 GA 308-2001
《安全防范系统通用图形符号》 GA/T 74-2000
《安全防范工程程序与要求》 GA/T75-94
《安全防范工程技术规范》 GB50348-2004
《电子计算机机房设计规范》 GB50174-93
《电子计算机场地通用规范》 GB/T 2887-2000
《民用建筑电气设计规范》 JGJ/T16-92
《工业电视系统工程设计规范》 GBJ115-87
《电视监控工程程序与要求》 GA/T 75-94
《电视监控工程费用概预算编制办法》 GA/T 70-94
《防盗报警控制器通用技术条件》 GB12663-90
《民用闭路电视监控系统工程技术规范》 GB50198-94
《中华人民共和国公安部行业标准》 GA27-92
4-4 系统组成
以下对本厂区高清视频监控系统的总体设计方案进行描述：
1) 高清摄像机采集各监控点情况，监控进出入小区的人员、车辆以及办公楼出入口、走廊等人员的进出情况。
2）前端高清监控设备将直接采集到的信号通过 TCP/IP 协议在局域网 / 广域网上传输。
3）高清摄像机接入监控专用网络，若附近有报警信息点，可借助高清摄像机将报警信号传回监控中心；
4) 监控中心机房部署大容量磁盘阵列，为高清摄像机提供存储服务；部署流媒体服务器，将实时数据流转发给各客户端/解码器。部署管理服务器，对监控专网内的高清摄像机、存储设备、解码设备、流媒体转发服务器实行集中管理，监测设备的运行状态；对客户端进行帐户、密码、使用权限的集中分配和管理，对客户端登陆监控系统进行验证。
4-5系统优势
1.统一的监控平台
平台方案同时提供了编解码设备、报警设备、网络存储设备、管理平台等基础组件。通过良好的设计，优化了系统架构，提高了系统的整体效能，具备良好的性价比，可以为用户提供一站式的解决方案。
开放的体系架构管理平台的设计基于SOA 架构，通过Web Service 提供基础服务，方便与第三方业务系统相互集成；采用了基于J2EE的企业业务中间件技术，方便第三方开发商做增值业务开发。
2.全面支持高清视频监控
系统全方位支持高清图像的前端采集、编码传输、录像存储，解码回放，在各个环节都体现了高清处理，实现了真正的高清监控。
3.融合智能分析应用
系统集成了海康威视自主知识产权的智能技术，融入到全线产品和业务流程中，提供实
时分析、事后智能检索等功能，极大的提高了人员的工作效率。
4.异构硬件与门禁报警系统集成
 系统支持管理海康威视全系列、GE、AXIS 等国内外主流品牌数字图像设备；支持管理报
警、门禁等设备接入与集成。
5.部署方便灵活
 平台采用了J2EE 作为核心平台，服务器可根据需要灵活的部署在UNIX/LINUX 平台或
Windows 平台；先进的Web 应用框架设计，使得客户端的桌面部署方便、简洁。
4-6系统拓扑图

4-7主要设备参数
4.7.1网络数字录像机 海康DS-8632N-ST
DS-8600N-ST系列是海康威视自主研发的新一代NVR（Net Video Recoder），它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为NVR进行本地独立工作，也可联网组成一个强大的安全防范系统。

主要功能：
※ 可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTi、ARECONT、AXIS、Bosch、Brickcom、Canon、HUNT、Panasonic、PELCO、SAMSUNG、SANYO、VIVOTEK、ZAVIO)的网络摄像机；
※ 支持500W像素高清网络视频的预览、存储与回放；
※ 支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；
※ 持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p，且可分别进行预览和回放不同通道的图像；
※ 支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；
※ 支持8个SATA接口，1个eSATA盘库，可用于录像和备份；
※ 双千兆网卡，支持网络容错、负载均衡以及双网络IP设定等应用；
※ 支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络带宽。
技术参数：
1) 网络视频输入：32路
2) 网络视频接入带宽：160Mbps
3) 同步回放：16路
4) 视频压缩标准：H.264/MPEG4
5) 录像分辨率：5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF
6) 环境温度：-10℃--＋55℃
7) 环境湿度：10%～90%
8) 机箱：19英寸标准2U机箱
9) 尺寸：445mm（宽）×470mm（深）×90mm（高）
4.7.2 UPS后备电源 山特C6KS
城堡系列C6K(S)～3C20KS是一款具有强大适应性、配置灵活的产品。采用先进的DSP数字控制技术，有效提升了产品性能和系统可靠性，并实现更高功率密度的集成和小型化。同时为了全方位满足用户的个性化需求，城堡系列C6K(S)~3C20KS提供了非常丰富的可扩展功能.

主要功能：
※ 输出功因0.8－适合负载的发展趋势，实现更强的带载能力。
※ 整机效率高达90％，降低UPS的电力损耗，节约用户的使用成本。
※ 采用有源功率因数校正技术（PFC），输入功因接近1，大幅减少了对市电电网的污染。
※ 应对中国电网要求设计，提供宽广的输入电压范围，能适应恶劣的电网化境；
※ 优异的输入频率范围使UPS能够适应发电机等不同供电设备。
※ 智能电池管理：采用先进的智能化充电控制方式，根据电池类型和电池的使用状态来选择最优的充电方式，使电池的使用寿命得以延长，并定期自动对电池做充放电管理。并且可以根据需要自由选择电池电压（192V或是240V）。
※ 采用先进的DSP数字化控制技术，产品性能更优异、品质更稳定可靠.。
※ 提供RS232通讯接口，可用于本地或远程电源管理。
技术参数：
1) 输入配线：单相二线＋地线
2) 电压范围：120~275V
3) 输入功因：>0.99
4) 输出电压范围：220×（1±1%）VAC
5) 输出电流峰值比：3：1
6) 输出额定功率因数：0.8
7) 电池电压：16 pcs×12VDC*2
8) 外形尺寸(mm) W*D*H：240*500*460
9) 重量（KG）：18（不含电池重量）
4.7.3 千兆交换机 思科（Cisco）SG300-28P
思科300 系列作为思科S系列网络解决方案的一部分，由价格适中的网管型交换机组合而成，为您的企业网络提供了一个可靠的基础。这些交换机能够满足您的需要，大大提高了主要商业应用程序的有效性、保障你的信息安全、优化您的网 络带宽，从而使信息交换及程序运行更加高效。思科300系列简单易用，是价格优势及卓越功能的完美结合，能够帮助中小型企业创造一个更加高效、连接更加紧密的企业环境。

主要功能：
※ 安全的桌面应用连接：思科300 系列交换机能够安全便捷地在员工之间、以及员工与服务器、摄像枪、及其它设备之间建立连接。
※ 安全的无线连接：无论是在会议室还是在公共区域，思科300 系列交换机都能够使员工更加有效的工作。
※ 统一通信：作为网管型网络解决方案，思科300系列具有卓越的性能以及先进的智能化数据交换管理功能，能够在单一网络上为您提供所有通信和数据服务。
※ 应对中国电网要求设计，提供宽广的输入电压范围，能适应恶劣的电网化境；
※ 优异的输入频率范围使UPS能够适应发电机等不同供电设备。
※ 智能电池管理：采用先进的智能化充电控制方式，根据电池类型和电池的使用状态来选择最优的充电方式，使电池的使用寿命得以延长，并定期自动对电池做充放电管理。并且可以根据需要自由选择电池电压（192V或是240V）。
※ 采用先进的DSP数字化控制技术，产品性能更优异、品质更稳定可靠.。
※ 提供RS232通讯接口，可用于本地或远程电源管理。
技术参数：
1) 网络标准：IEEE 802.3 10BASE-T 以太网, IEEE 802.3u 100BASE-TX快速以太网, IEEE 802.3ab 1000BASE-T 千兆以太网, IEEE 802.3ad LACP, IEEE 802.3z 千兆以太网, IEEE 802.3x流量控 制, IEEE 802.1D (STP, GARP, and GVRP),IEEE 802.1Q/p VLAN, IEEE 802.1w RSTP, IEEE 802.1s 多重 STP, IEEE 802.1X 端口接入授权, IEEE 802.3af, IEEE 802.3at, IPv6
2) 端口：26 千兆以太网,2 千兆以太网 组合端口(SFP)
3) 速度：1000M
4) MAC地址表：8000
5) 缓存：4MB
6) 尺寸：440×44.45×257mm
7) 重量（KG）：4.11
8) 特性：PoE可以为24个10/100/1000端口分别提供最高7.5W的功率，或者为12个10/100端口分别提供IEEE 802.3af规定的最高功率15.4W
4.7.4 显示器 三星UA40F5300AJXXZ
开启全新功能体验;双核处理器，更快捷的处理速度;FullHD 1080p，走进全高清画质新境界;时尚设计 提升监控显示效果。

主要功能：
※ 双核处理器，更快捷的处理速度；
※ FullHD 1080p，全高清画质新境界；
※ 采用三星One Design极简设计，外观极具时尚感；
※ 超级靓彩技术专业版升级，为您提供最贴近原始景象的真实画面；
※ 三星液晶电视配备即插式USB接口，兼容视频、MP3、图片等多种模式；
※ 三星液晶电视F5300让您以无线方式连接多种终端移动设备，利用无线共享（Samsung Link）功能与其他兼容设备进行无线连接。
技术参数：
1) 尺寸：40"
2) 分辩率：1920 x 1080 全高清
3) 端口：USB*2、HDMI* 3、分量端子(Y/Pb/Pr)* 1、AV 端子*1(与分量端子 Y 口共用)、数字音频输出(光纤)* 1、音频输出(迷你插孔)*1、RF 输入*1。
4) WiFi：支持 Wifi 直连
5) 外形尺寸：不含底座(宽 x 高 x 深)928 x 552 x 49mm
6) 重量(不含底座)：8KG
4.7.5 红外高清网络半球摄像机 海康威视DS-2CD3312

主要功能：
※ 最高分辨率可达1280×960 @ 30fps,在该分辨率下可输出实时图像；
※ 采用先进的视频压缩技术,压缩比高,且处理非常灵活；
※ 逐行扫描CMOS,捕捉运动图像无锯齿；
※ 采用EXIR点阵式红外灯技术,照射距离可达20-30米；
※ ICR红外滤片式自动切换,实现真正的日夜监控；
※ 可支持PoE供电功能；
※ 可支持3D数字降噪；
※ 支持双码流,支持手机监控；
※ 符合IP66级防尘防水设计,可靠性高；
※ 支持背光补偿,自动电子快门功能,适应不同监控环境。
技术参数：
1) 传感器类型：1/3" Progressive Scan CMOS
2) 最小照度：0.01Lux @(F1.2,AGC ON) ,0 Lux with IR
3) 调整角度：水平:0°~360°；垂直:0°~ 75°；旋转:0°~360°
4) 视频压缩标准：H.264/MJPEG
5) 压缩输出码率：32 Kbps~16Mbps
6) 最大图像尺寸：1280×960
7) 帧率：50Hz: 25fps (1280 × 960)，25fps (1280 × 720)，60Hz: 30fps (1280 × 960)，30fps (1280 × 720)
8) 通讯接口：1个 RJ45 10M / 100M 自适应以太网口
9) 电源供应：DC12V±10% / PoE
10）功耗：5.5W MAX（当ICR切换时7.5W）
11）尺寸（mm）：Φ127×97.5
12）重量：670g
4.7.6 红外高清网络枪型摄像机 海康威视DS-2CD3232-I5

主要功能：
※最高分辨率可达3M(2048×1536) @ 15fps,可输出Fu
