可编程逻辑器件设计实验报告

实验名称：Quartus II基础实验
实验目的：使用Quartus II设计并完成一个简单的逻辑电路
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：使用Quartus II设计并完成一个简单的逻辑电路

1、 实验步骤
（1） 创建工程
（2） 创建文件
（3） 编译工程
（4） 观察RTL视图
（5） 仿真
2、 VerilogHDL代码
采用原理图输入

3、 RTL视图

4、 仿真结果

装 订 线

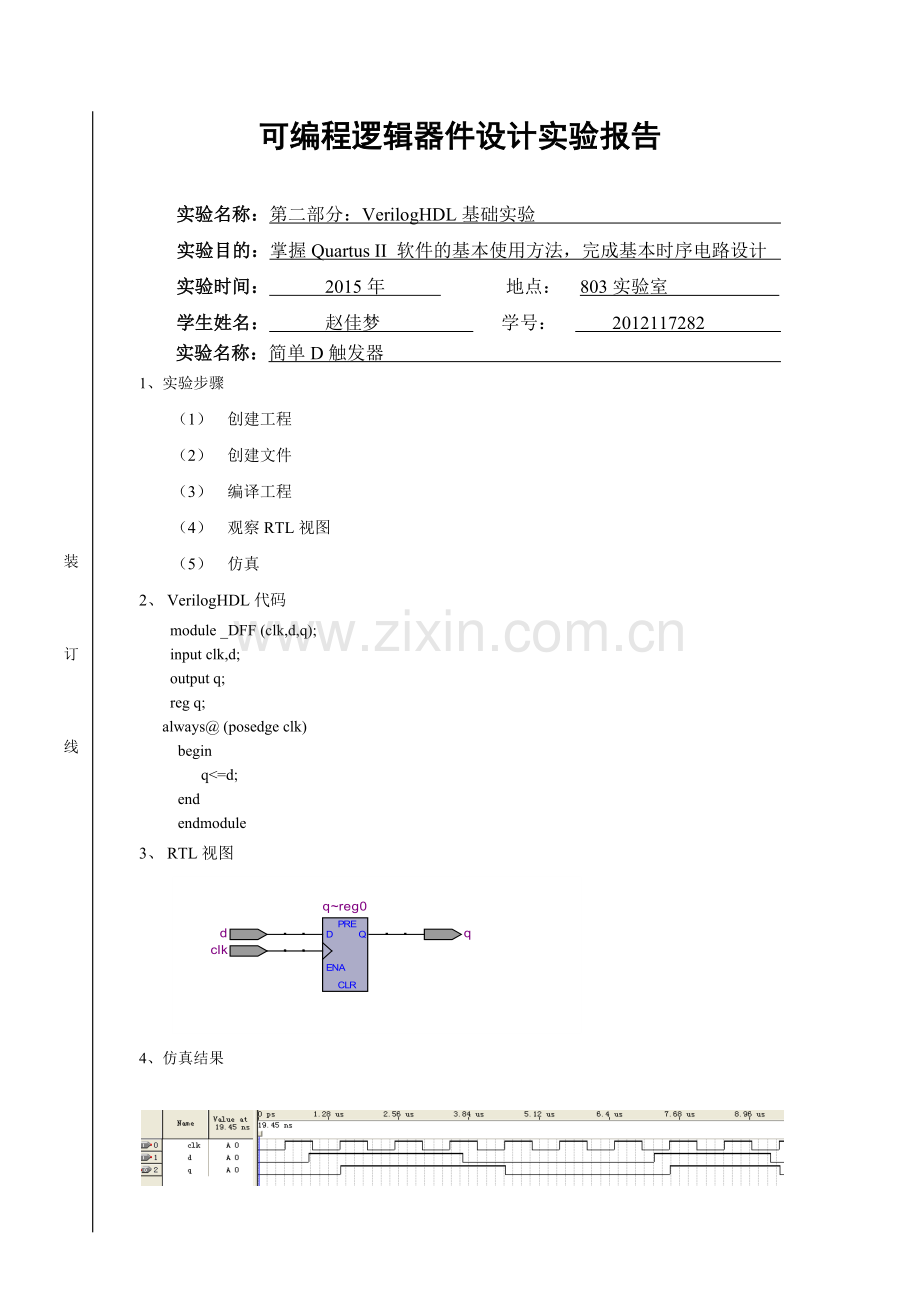

可编程逻辑器件设计实验报告

实验名称：第二部分：VerilogHDL基础实验
实验目的：掌握Quartus II 软件的基本使用方法，完成基本时序电路设计
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：简单D触发器
1、实验步骤
（1） 创建工程
（2） 创建文件
（3） 编译工程
（4） 观察RTL视图
（5） 仿真
2、 VerilogHDL代码
module _DFF (clk,d,q);
input clk,d;
output q;
reg q;
always@ (posedge clk)
begin
q<=d;
end
endmodule
3、 RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第二部分：VerilogHDL基础实验
实验目的：掌握Quartus II 软件的基本使用方法，完成基本时序电路设计
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：同步置数的D触发器
1、 实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、 VerilogHDL代码
module CFQ (clk,d,load,q);
input clk,d,load;
output q;
reg q;
always@(posedge clk)
begin
if(!load)
q<=1;
else
q<=d;
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第二部分：VerilogHDL基础实验
实验目的：掌握Quartus II 软件的基本使用方法，完成基本时序电路设计
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：同步置数异步清零的D触发器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module _DFf (clk,d,load,rest,q);
input clk,d,load,rest;
output q;
reg q;
always@(posedge clk or negedge rest)
begin
if(!rest)
q<=0;
else if (!load)
q<=1;
else
q<=d;
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第二部分：VerilogHDL基础实验
实验目的：掌握Quartus II 软件的基本使用方法，完成基本时序电路设计
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：带Q_n输出的D触发器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module d_q(in,clk,q,set,a,reset,q_n);
input clk,in,set,a,reset;
output reg q,q_n;
always@(posedge clk,negedge reset)
begin
q_n=~q;
if(!reset)
q<=0;
else if(!set)
q<=a;
else
q<=in;
end
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第二部分：VerilogHDL基础实验
实验目的：掌握Quartus II 软件的基本使用方法，完成基本时序电路设计
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：4选1数据选择器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module mux4_1 (in0,in1,in2,in3,s0,s1,out);
input s0,s1;
input in0,in1,in2,in3;
output out;
reg out;
always@(in0,in1,in2,in3,s0,s1)
begin
case({s0,s1})
2'b00:out<=in0;
2'b01:out<=in1;
2'b10:out<=in2;
2'b11:out<=in3;
default:out<=1'bz;
endcase
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第二部分：VerilogHDL基础实验
实验目的：掌握Quartus II 软件的基本使用方法，完成基本时序电路设计
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：6选1数据选择器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module mux6_1 (in0,in1,in2,in3,in4,in5,s0,s1,s2,out);
input s0,s1,s2;
input in0,in1,in2,in3,in4,in5;
output out;
reg out;
always@(in0,in1,in2,in3,in4,in5,s0,s1,s2)
begin
case({s0,s1,s2})
3'b000:out<=in0;
3'b001:out<=in1;
3'b010:out<=in2;
3'b011:out<=in3;
3'b100:out<=in4;
3'b101:out<=in5;
default:out<=1'bz;
endcase
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第二部分：VerilogHDL基础实验
实验目的：掌握Quartus II 软件的基本使用方法，完成基本时序电路设计
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：38译码器（assign语句实现）
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module as_38(a,q);
input [2:0] a;
output [7:0] q;
parameter m=8'b00000001;
assign q=(m<<a);
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第二部分：VerilogHDL基础实验
实验目的：掌握Quartus II 软件的基本使用方法，完成基本时序电路设计
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：38译码器（always语句实现）
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module yima3_8(in0,in1,in2,out);
input in0,in1,in2;
output [7:0] out;
reg [7:0] out;
always@(in0,in1,in2,out)
begin
case({in2,in1,in0})
3'b000:out<=8'b00000001;
3'b001:out<=8'b00000010;
3'b010:out<=8'b00000100;
3'b011:out<=8'b00001000;
3'b100:out<=8'b00010000;
3'b101:out<=8'b00100001;
3'b110:out<=8'b01000001;
3'b111:out<=8'b10000001;
default:out<=2'bz;
endcase
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第三部分：VerilogHDL中级实验
实验目的：加深理解，熟练操作
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：设计一个模10计数器（异步清零，同步置数）
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module m10(clk,set,reset,qout,data,cout);
input clk,set,reset;
input [3:0] data;
output reg [3:0] qout;
output reg cout;
always@(posedge clk,negedge reset)
begin
if(!reset)
begin
qout<=0;
cout<=0;
end
else if(set==0)
begin
qout<=data;
cout<=0;
end
else if(qout<9)
begin
qout<=qout+1;
cout<=0;
end
else
begin
qout<=0;
cout<=1;
end
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第三部分：VerilogHDL中级实验
实验目的：加深理解，熟练操作
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：设计一个模60计数器（异步清零，同步置数）
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module m_60(clk,load,reset,a,cnt,cout);
input clk,load,reset;
input [5:0] a;
output cout;
output [5:0] cnt;
reg [5:0] cnt;
reg cout;
always@(posedge clk or negedge reset)
begin
if(!reset)
cnt<=6'b00_0000;
else if(load)
cnt<=a;
else
begin
if(cnt<6'd59)
begin
cnt<=cnt+1;
cout<=0;
end
else
begin
cout<=1;
cnt<=6'b00_0000;
end
end
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第三部分：VerilogHDL中级实验
实验目的：加深理解，熟练操作
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：设计一个BCD码计数器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module add_sub(ina,inb,sum1,sum2);
input [3:0] ina;
input [3:0] inb;
output [4:0] sum1;
output [4:0] sum2;
reg [4:0] sum1;
reg [4:0] sum2;

always@(ina,inb)
begin
sum1<=ina-inb;
sum2<=ina+inb;
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第三部分：VerilogHDL中级实验
实验目的：加深理解，熟练操作
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：设计一个4bit加减计数器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module add_bcd (a,clk,en,load,reset,out,cout);
input [3:0] a;
input clk,en,load,reset;
output [3:0] out;
output cout;
reg [3:0] out;
reg cout;
always@( posedge clk or negedge reset)
begin
if (!reset)
out<=4'b0000;
else if(!load)
out<=a;
else if(!en)
out<=out+1;
else
out<=out-1;
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第三部分：VerilogHDL中级实验
实验目的：加深理解，熟练操作
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：设计一个2、4、8分频器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module div2_4_8(clk,clk_2,clk_4,clk_8);
input clk;
output clk_2,clk_4,clk_8;
reg clk_2,clk_4,clk_8;
always@(posedge clk)
begin
clk_2<=~clk_2;
end
always@(posedge clk_2)
begin
clk_4<=~clk_4;
end
always@(posedge clk_4)
begin
clk_8<=~clk_8;
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第三部分：VerilogHDL中级实验
实验目的：加深理解，熟练操作
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：设计一个2N分频器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module div_14(clk,out);
input clk;
output out;
reg out;
reg [2:0] temp;
always@(posedge clk)
begin
if(temp<3'd6)
temp<=temp+1'b1;
else
begin
out<=~out;
temp<=0;
end
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第三部分：VerilogHDL中级实验
实验目的：加深理解，熟练操作
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：设计一个M+N分频器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module div5_7 (clk,out);
input clk;
output out;
reg out;
reg [3:0] cout1;
reg [3:0] cout2;
always @(posedge clk)
begin
if (cout1<4'd11)
begin
cout1<=cout1+1;
if (cout1==4'b0100)
out<=~out;
end
else
begin
cout1<=0;
out<=~out;
end
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第三部分：VerilogHDL中级实验
实验目的：加深理解，熟练操作
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：设计一个17分频器
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module div_17(clk,out);
input clk;
output wire out;
reg out1,out2;
reg [4:0] temp1;
reg [4:0] temp2;
assign out=out1|out2;
always @(posedge clk )
begin
if(temp1<4'd9)
temp1<=temp1+1;
else
begin
temp1<=0;
out1<=~out1;
end
end
always @(negedge clk)
begin
if(temp2<4'd9)
temp2<=temp2+1;
else
begin
temp2<=0;
out2<=~out2;
end
end
endmodule
3、RTL视图

4、仿真结果

装 订 线
可编程逻辑器件设计实验报告

实验名称：第四部分：ModuleSim基础仿真实验
实验目的：编写一个测试文件
实验时间： 2015年 地点： 803实验室
学生姓名： 赵佳梦 学号： 2012117282
实验名称：对1位全加器的仿真
1、实验步骤
创建工程、创建文件、编译工程、观察RTL视图、仿真
2、VerilogHDL代码
module full_add(a,b,cin,sum,cout);
input a,b,cin;
output sum,cout;
assign sum=a^b^cin;
assign cout=(a&b)|(b&cin)|(cin&a);
endmodule
3、软件测试代
