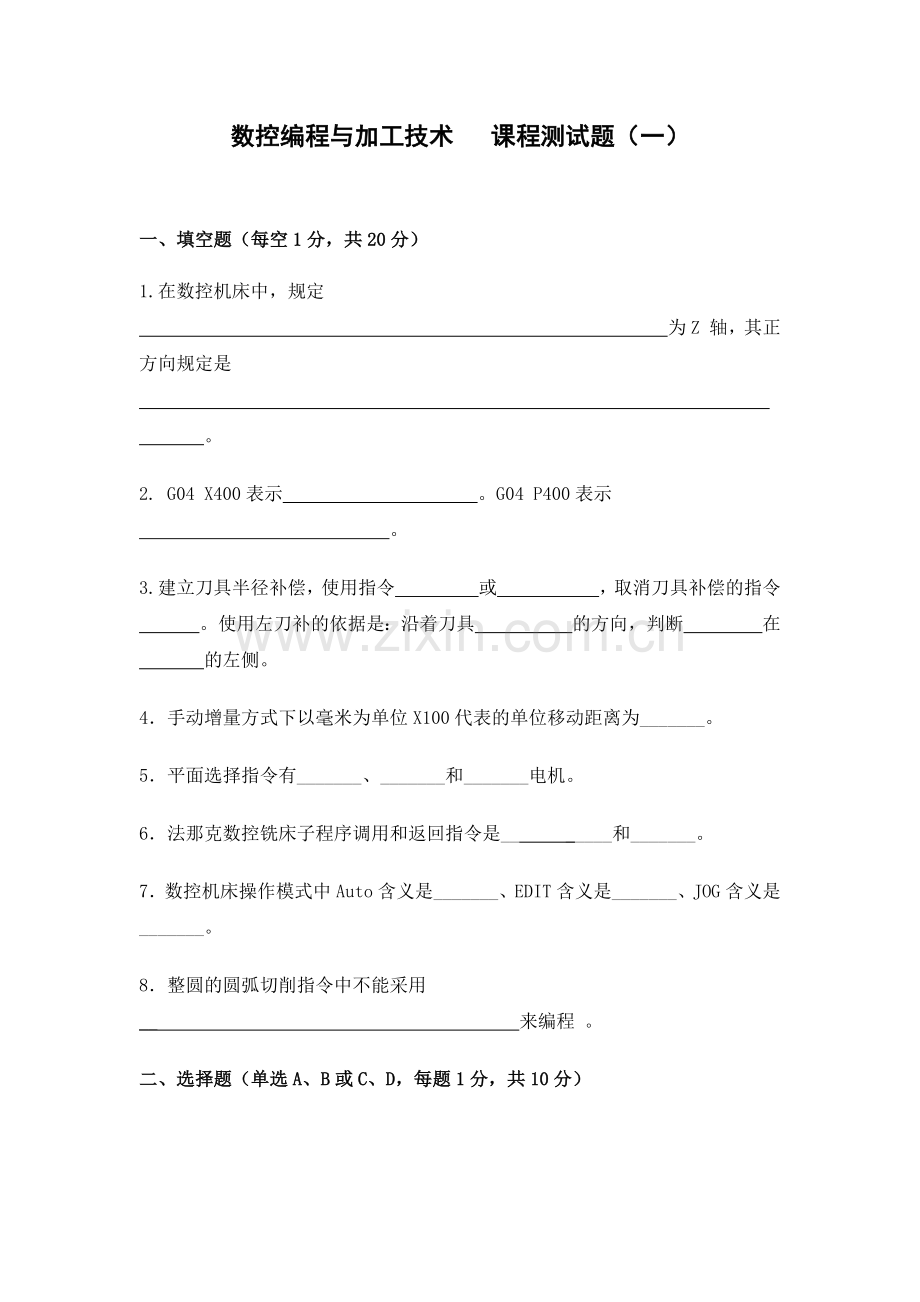

数控编程与加工技术  课程测试题（一）

一、填空题（每空1分，共20分）
1.在数控机床中，规定                             为Z 轴，其正方向规定是                                      。
2. G04 X400表示           。G04 P400表示              。
3.建立刀具半径补偿，使用指令     或      ，取消刀具补偿的指令    。使用左刀补的依据是：沿着刀具      的方向，判断     在    的左侧。
4．手动增量方式下以毫米为单位X100代表的单位移动距离为_______。
5．平面选择指令有_______、_______和_______电机。
6．法那克数控铣床子程序调用和返回指令是__   _____和_______。
7．数控机床操作模式中Auto含义是_______、EDIT含义是_______、JOG含义是_______。
8．整圆的圆弧切削指令中不能采用__                    来编程 。
二、选择题（单选A、B或C、D，每题1分，共10分）

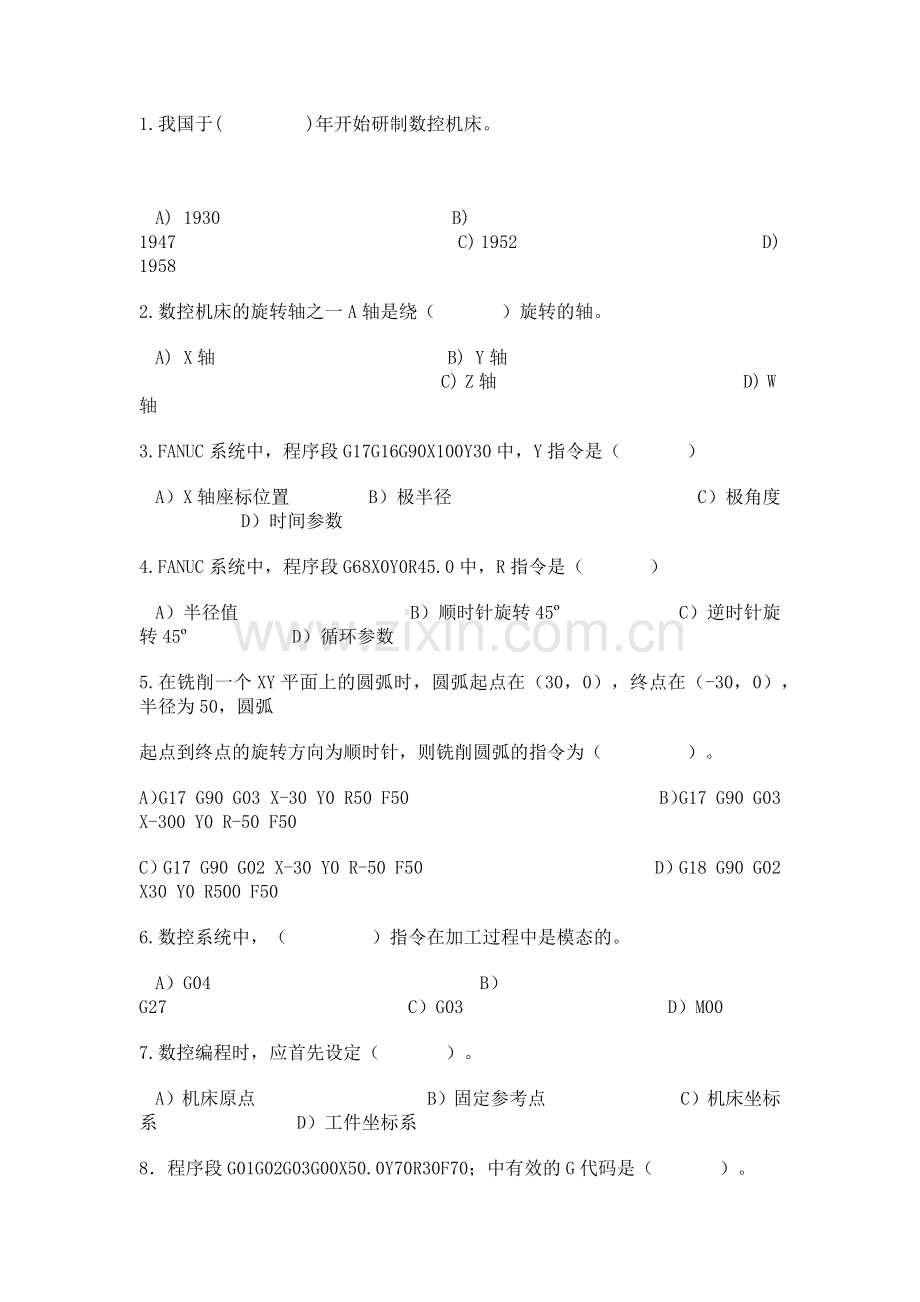

1.我国于(     )年开始研制数控机床。
A) 1930             B) 1947                C) 1952              D) 1958
2.数控机床的旋转轴之一A轴是绕（    ）旋转的轴。
A) X轴             B) Y轴                 C) Z轴              D) W轴
3.FANUC系统中，程序段G17G16G90X100Y30中，Y指令是（    ）
A）X轴座标位置     B）极半径              C）极角度      D）时间参数
4.FANUC系统中，程序段G68X0Y0R45.0中，R指令是（    ）
A）半径值          B）顺时针旋转45º       C）逆时针旋转45º      D）循环参数
5.在铣削一个XY平面上的圆弧时，圆弧起点在（30，0），终点在（-30，0），半径为50，圆弧
起点到终点的旋转方向为顺时针，则铣削圆弧的指令为（     ）。
A）G17 G90 G03 X-30 Y0 R50 F50              B）G17 G90 G03 X-300 Y0 R-50 F50
C）G17 G90 G02 X-30 Y0 R-50 F50             D）G18 G90 G02 X30 Y0 R500 F50
6.数控系统中，（     ）指令在加工过程中是模态的。
A）G04               B）G27              C）G03            D）M00
7.数控编程时，应首先设定（    ）。
A）机床原点          B）固定参考点        C）机床坐标系        D）工件坐标系
8．程序段G01G02G03G00X50.0Y70R30F70；中有效的G代码是（    ）。
A）G00               B）G01            C）G02         D）G03
9．数控车床的刀架离开工件的方向为其（     ）的正方向。
A) X轴         B）Y轴         C）Z轴            D）W轴
10．西门子802C数控系统中的毛坯切削循环指令是（     ）。
A) LCYC93           B）LCYC95       C）LCYC97      D）LCYC99
三、判断题（每题1分，共10分）
1.（   ）对于增量式的位置反馈系统来说，没有返回参考点功能的数控机床就不能建立机床坐标系。
2.（   ）GOO和G01的运行轨迹都一样，只是速度不一样。
3.（   ）圆弧插补参数I、J、K与G90、G91编程有关。
4.（   ）在轮廓铣削加工中，若采用刀具半径补偿指令编程，刀补的建立与取消建议不要在工件轮廓上进行，这样的程序可防止工件被误切。
5.（   ）在刀补G41或 G42状态下不含有刀补矢量的程序段不能连续有两段。
6.（   ）采用立铣刀加工内轮廓时，铣刀半径应小于或等于工件内轮廓最小曲率半径。
7.（   ）G28X_Y_中的X_Y_表示终点坐标 。
8.（   ）要在XY平面内工件坐标系旋转某一角度，程序段G17G68Z_X_R_；中Z坐标错了。
9.（   ）G17G16X_Y_；X_Y_表示终点坐标。
10.（   ）工件坐标系是机床坐标系的平移，平移的方向和距离实际上就是通常所说的工件零点偏置值。
四、简答题（20分）
1. 简述数控机床零件加工的一般步骤?（6分）

2. 列举出四种数控加工专用技术文件。（4分）

3. 说明下列M代码的功能。（4分）
M00，  M02，  M04，  M05，

4. 常用的数控功能字指令有哪些？并简述其功能？（6分）

五、综合应用题：下图零件的加工，分为粗加工和精加工。假定粗加工已经完成，留下少许余量，试编写数控加工工艺和精加工的数控程序。使用φ=16的半底立铣刀。（20分）

  六、完型填空，编制下列零件的加工程序（20分）

SSL2.SPF
N10 G1 X0 Z0
N20 G3 X20 Z-10 CR=______
N30 G2 X30 Z-15 CR= ____
N40 G01 Z-48
N60 X32
N70 Z-58
N80 X_____
N90 Z-63
N100 X40
N110 M_____

SL2.MPF
N20 G74 X____Z____
N30 G75 X____Z____
N30 T1 D1
N40 G90 G0 G____  G23G18 G40 S500 M____F0.2
N50 X52 Z3
N60 _CNAME=“____”
N70 R105=____    R106=0.2  R108=2  R109=2  R110=1  R111=0.3   R112=0.1
N80  LCYC____
N90   G75 X0 Z0
N100 T2D1
N110  GOX40Z____
N120  R100=30  R101=-48  R105=1 R106=0  R107=3  R108=2  R114=8  R115=2  R116=0   R117=0   R118=0   R119=0.1
N130 LCYC____
N140  ___ X0 Z0
N150 T3D1
N160  GOX30Z-10
N170  R100=30  R101=-15  R102=30  R103=-40  R104=3  R105=1 R106=0.1  R109=5  R110=3  R111=0.97  R112=0  R113=5   R114=2
N180  LCYC____
N190  G75 X0 Z0
N200  T____D____
N210  M____
N220 M30
数控编程与加工技术课程测试题（二）

一、填空题（每空1分，共20分）
1. 刀具半径补偿的相关指令为______、______和_____。
2．国际标准（ISO）和我国部颁标准中规定数控机床的坐标系采用______直角坐标系，_______定则法。
3. 在数控机床上对刀可以用________对刀，也可以用_______对刀。
4. G83或者G73指令中Q的含义是 ____________，P的含义是______________ 。
5. M98 P52006表示_______________。
6．数控机床工作台等移动部件在确定的终点所达到的实际位置的精度称________精度。
7．___________系统是指不带反馈装置的控制系统
8．粗车时选择切削用量的顺序，首先是________，其次是________，最后是________。
9．镗孔时，要求切削流向________表面，即_________排屑。
10．切削运动分________和_________两种。车削时，车刀的移动是________运动。
二、选择题（单选A、B或C，每题1分，共10分）
1. 采用数控机床加工的零件应该是（    ）。
A. 单一零件    B. 中小批量、形状复杂    C. 大批量
2. 当磨钝标准相同，刀具寿命越高，表示刀具磨损（   ）。
A.越快         B.越慢             C .不变
3. 加工中心上，左刀补采用（   ）代码
A.G41                B.G42           C.G43
4.加工中心于普通数控机床区别在与______
A.有刀库与自动换刀装置  B.转速高  C.机床刚性好  D.进给速度高
5. 数控机床的旋转轴之一C轴是绕（    ）旋转的轴。
A. X轴            B. Y轴              C. Z轴          D. W轴
6. FANUC系统中，程序段G17G16G90X100Y30中，X指令是（   ）
A. X轴座标位置      B.极半径        C.极角      D.时间参数
7. 圆弧插补指令G03 X_Y_R_中，X、Y后的值表示圆弧的（   ）。
A．起点坐标值        B. 终点坐标值   C. 圆心坐标相对于起点的值
8. 确定数控机床坐标轴时，一般应先确定（      ）。
A. X轴              B. Y轴               . Z轴
9. 数控车床的默认加工平面是（     ）。
A. XY平面           B. XZ平面            C. YZ平面
10. 在铣削一个XY平面上的圆弧时，圆弧起点在（30，0），终点在（-30，0），半径为50，圆弧起点到终点的旋转方向为顺时针，则铣削圆弧的指令为（  ）。
A.G17 G90 G03 X-30 Y0 R50 F50   B.G17 G90 G03 X-30 Y0 R-50 F50
C.G17 G90 G02 X-30 Y0 R50 F50   D.G18 G90 G02 X30 Y0 R-50  F50
三、判断题（正确的填“√”，错误的填“×”每题1分，共10分）
1．数控机床既可以自动加工，也可以手动加工。(    )
2．加工多头螺纹时，加工完一条螺纹后，加工第二条螺纹的起点相隔一个导程。(  )
3.专门为某一工件的某道工序专门设计的夹具称通用夹具。(     )
4．刀具远离工件的运动方向为坐标的正方向。(    )
5．要求限制的自由度没有限制的定位方式称过定位。(    )
6．数控车床的进给方式分每分钟进给和每转进给两种。(     )
7．G33  W－40   F2,其中2 表示螺纹的导程。(     )
8．数控机床的滚珠丝杠具有传动效率高、精度高，无爬行的特点。(     )
9．编制数控程序时一般以工件座标系为依据。(     )
10．数控机床所加工出的轮廓，只与所采用的程序有关，而与所选用的刀具无关。(     )
四、简答题（20分）
1. 为什么要进行刀具补偿？分为哪两种？应用刀具补偿应注意哪些问题?（5分）
2. 安排机械加工工序应遵循哪些原则? （4分）

3. 常用的数控功能字指令有哪些？并简述其功能。？（6分）

4.什么是数控机床的定位精度和重复定位精度？（5分）

五、已知毛坯是Ø50×100的圆钢，在校内机床上用下面程序就可以车完某一工件的粗、精加工全部工序。请用1：1的比例，根据所给的程序画出工件外形并标注尺寸。（20分）

SSL2.SPF
N10 G1 X0 Z0
N20 G3 X20 Z-10 CR=10
N30 G2 X30 Z-15 CR=5
N40 G01 X36 CHF=2.82
N50 Z-48
N60 X38 CHF=1.41
N70 Z-55
N80 X44 RND=3
N90 Z-63
N100 X52
N110 M17
SL2.MPF
N20 G74 X0 Y0
N30 G75 X0 Z0
N30 T1 D1
N40 G90 G0 G54 G23G18 G40 S500 M4 F0.2
N50 X52 Z3
N60 _CNAME=“SSL2”
N70 R105=9  R106=0.2  R108=2  R109=2  R110=1  R111=0.3   R112=0.1
N80 LCYC95
N90 G75 X0 Z0
N100 M30
六、已知模具立铣刀的直径是16，其半径补偿值D01=8，编程用工件坐标系G54建立在工件顶面上且把机上刀具测量长度设为Z向零点偏置值，毛坯尺寸100×80×30。计算图示零件编程用基点坐标并编制加工程序（20分）

数控编程与加工技术课程测试题（三）

一、填空题（每空1分，共20分）
1.在数控机床中，规定                             为Z 轴，其正方向规定是                                      。
2. G04 X400表示           。G04 P400表示              。
3.建立刀具半径补偿，使用指令     或      ，取消刀具补偿的指令    。使用左刀补的依据是：沿着刀具      的方向，判断     在    的左侧。
4．手动增量方式下以毫米为单位X100代表的单位移动距离为_______。
5．平面选择指令有_______、_______和_______电机。
6．法那克数控铣床子程序调用和返回指令是__   _____和_______。
7．数控机床操作模式中Auto含义是_______、EDIT含义是_______、JOG含义是_______。
8．整圆的圆弧切削指令中不能采用__                    来编程 。
二、选择题（单选A、B或C、D，每题1分，共10分）
1.我国于(     )年开始研制数控机床。
A) 1930             B) 1947                C) 1952              D) 1958
2.数控机床的旋转轴之一A轴是绕（    ）旋转的轴。
A) X轴             B) Y轴                 C) Z轴              D) W轴
3.FANUC系统中，程序段G17G16G90X100Y30中，Y指令是（    ）
A）X轴座标位置    B）极半径              C）极角度      D）时间参数
4.FANUC系统中，程序段G68X0Y0R45.0中，R指令是（    ）
A）半径值          B）顺时针旋转45º       C）逆时针旋转45º      D）循环参数
5.在铣削一个XY平面上的圆弧时，圆弧起点在（30，0），终点在（-30，0），半径为50，圆弧起点到终点的旋转方向为顺时针，则铣削圆弧的指令为（     ）。
A）G17 G90 G03 X-30 Y0 R50 F50              B）G17 G90 G03 X-300 Y0 R-50 F50
C）G17 G90 G02 X-30 Y0 R-50 F50             D）G18 G90 G02 X30 Y0 R500 F50
6.数控系统中，（     ）指令在加工过程中是模态的。
A）G04               B）G27              C）G03            D）M00
7.数控编程时，应首先设定（    ）。
A）机床原点          B）固定参考点        C）机床坐标系        D）工件坐标系
8．程序段G01G02G03G00X50.0Y70R30F70；中有效的G代码是（    ）。
A）G00               B）G01            C）G02         D）G03
9．数控车床的刀架离开工件的方向为其（     ）的正方向。
A) X轴         B）Y轴         C）Z轴            D）W轴
10．西门子802C数控系统中的毛坯切削循环指令是（     ）。
A) LCYC93           B）LCYC95       C）LCYC97      D）LCYC99
三、判断题（每题1分，共10分）
1．（   ）对于增量式的位置反馈系统来说，没有返回参考点功能的数控机床就不能建立机床坐标系。
2.（   ）GOO和G01的运行轨迹都一样，只是速度不一样。
3.（   ）圆弧插补参数I、J、K与G90、G91编程有关。
4.（   ）在轮廓铣削加工中，若采用刀具半径补偿指令编程，刀补的建立与取消建议不要在工件轮廓上进行，这样的程序可防止工件被误切。
5.（   ）在刀补G41或 G42状态下不含有刀补矢量的程序段不能连续有两段。
6.（   ）采用立铣刀加工内轮廓时，铣刀半径应小于或等于工件内轮廓最小曲率半径。
7.（   ）G28X_Y_中的X_Y_表示终点坐标 。
8.（   ）要在XY平面内工件坐标系旋转某一角度，程序段G17G68Z_X_R_；中Z坐标错了。
9.（   ）G17G16X_Y_；X_Y_表示终点坐标。
10.（   ）工件坐标系是机床坐标系的平移，平移的方向和距离实际上就是通常所说的工件零点偏置值。
四、简答题（20分）
1. 简述数控机床零件加工的一般步骤?（6分）

2. 安排机械加工工序应遵循哪些原则？（4分）
3. 说明下列M代码的功能。（4分）
M00，  M02，  M04，  M05，

4. 常用的数控功能字指令有哪些？并简述其功能？（6分）

五、综合应用题：下图零件的加工，分为粗加工和精加工。假定粗加工已经完成，留下少许余量，试编写数控加工工艺和精加工的数控程序。使用φ=16的半底立铣刀。（20分）

六、编制下列零件的加工程序（20分）

数控编程与加工技术课程测试题（四）
一、填空（20）
1、指令M01表示                 ，M30表示                  。
2、在SIEMENS-802C系统中，G42是             指令，G97是                      指令，G05的指令格式是                               。
3、选择XOY平面的指令是                 。（G17、G18、G19）
4、在SIEMENS-802C系统中，暂停2秒的程序段为                 ；在FANUC-0MD系统中，暂停2秒的程序段为                 。
5、SIEMENS802C系统中，G33指令中SF的含义是              ，K的含义是               。
6、数控机床中进给速度的单位有             、              。
7、G03指令表示                   。G90指令表示                   。
8、在FANUC-0MD系统中，M98 P081234表示                                       ;
在SIEMENS-802C系统中，程序段 L123 P8表示                                   。
9、在笛卡儿坐标系中，大拇指表示       轴。
10、坐标系旋转指令的格式是：G68                。
11、G42的确定方法是：沿刀具的前进方向，             在            的左侧。
二、选择题。（10）
1、数控机床坐标轴命名原则规定，        的运动方向为该坐标轴的正方向。
A 、刀具远离工件    B 、刀具接近工件   C 、工件远离刀具
2、平面轮廓铣削的切入或切出路径应该选择         方向。
A 、交点            B 、 切线          C 、 法线          D、任意
3、标准麻花钻的顶角是      。
A 、100度         B 、118度         C 、140度    D、不是一个确定的数值
4、下列程序名正确的是      。
A、L05.SPF         B、WE/62          C、L05MPF     D、WE00_VBAAZ
5、加工中心与普通数控机床的主要区别在与前者具有
A、有刀库与自动换刀装置       B、转速高
C、 机床刚性好                 D、 进给速度高
三、简答、计算题。（30）
1、执行程序段G96 S50 LIMS=3000 F0.4后，求车刀位于X10时的主轴转速。（4）

2、插补误差是如何产生的？如何减小插补误差？（5）

3、在数控机床坐标系的A轴正方向是如何判别的？（5）

4、如何判断顺、逆圆弧插补（G02、G03）？（3）

5、对SIEMENS-802C 系统中建立的程序名有何要求？（4）

6、写出G96的格式并说明所有参数的含义。（4）

7、写出孔加工循环指令加工孔的五个步骤。（5）

四、判断题。（10）（用×或√在答案处表示）
1、当机床运行至M01指令时，机床不一定停止执行后续程序。。
2、用增量制编程可以减小加工误差。
3、程序中的F、S指令都是模态指令。
4、圆弧插补指令用半径Ｒ编程时，Ｒ﹤０表示圆心角大于180度的圆弧。
5、工作坐标系是编程时使用的坐标系，故又称为编程坐标系。
6、Y坐标的圆心坐标符号一般用K表示。
7、程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
8、M02指令既能关冷却液，又可以使主轴停止旋转。
9、编程时永远假定刀具不动，工件围绕刀具运动。
10、插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。
五、画出给定程序所表示的工件在XOY平面内的轮廓,（Z方向不需画出）；设置Z0平面在工件的最上表面（FANUC-0M）。（10）

O1234；
G54 G90 G00 X0 Y0 Z10；
G40 G00 X60；
G00 Z-3 M03 S800；
G41 G01 X40 Y0 D02 F100；（φ=16）
G01 X0 Y-40 ；
G01 X-40 Y0；
G01 X0 Y40；
G01 X40 Y0；
G00 Z50；
G40 G00 X0 Y0；
M30；
六、用程序描述下图所示轮廓（FANUC-0M）。（20）
刀具：Ф16平底立铣刀，Ф9.8麻花钻头;
材料:铝
要求：1、钻孔（通孔）
2、精加工外轮廓，轮廓高5mm。（切向进刀、切向退刀不作要求）

数控编程与加工技术课程测试题（五）
一、填空（20）（每空1分）
1、选择YOZ平面的指令是                   。（G17、G18、G19）。
2、调用子程序L123.SPF 4次的程序段是                         。
3、数控车床中进给速度的单位一般使用           ，用             指令确定。
4、G96指令格式中是S表示                 ，单位是              。
5、主轴转速与切削速度及直径的关系式是                   ，并依次写出各自的单位          、           、            。
6、G04 F10;表示         。
7、滚珠丝杠螺母副由      、       、       组成。
8、数控车床床身导轨与水平面的相对位置基本上有      、      、        、
        4种布局形式。
9、数控机床主传动系统的配置方式有齿轮传动、         、              等形式。
二、单一选择题，选择最佳选项。（20）
1、下列关于子程序说法不正确的是  (     )
A、子程序结束可以用M17         B、子程序结束可以用RET
C、可以调用子程序L785.SPF      D、子程序嵌套深度最多为四层
2、执行G00 X30 Z6； G91 G01 X0 Z15；两个程序段后, Z正方向实际移动量（   ）。
A、9mm            B、21mm           C、15mm          D、30mm
3、程序段 G96 S80 LIMS=2500；刀具在X80时主轴转速 (    )
A、80             B、2500           C、1000/π       D、0
4、半闭环控制系统的传感器可以装在(     )
A、电机轴或丝杆轴端  B、机床工作台上  C、刀具主轴上  D、工件主轴上
5、编写程序时，必须采用（    ）的原则。
A 、刀具固定不动，工件移动            B 、工件固定不动，刀具移动
C 、分析机床运动关系后再根据实际情况定
6、数控机床坐标轴命名原则规定：（    ）的运动方向为坐标轴的正方向。
A 、刀具远离工件  B 、刀具接近工件   C 、工件远离刀具  D、水平向右
7、G02 X20 Z-20 CR=-10 F0.2；所描述的圆弧一般是（    ）。
A、整圆     B、夹角≤180°的圆弧    C、180°≤夹角＜360°的圆弧   D、半圆
8、数控机床的主机（机械部件）包括：床身、主轴箱、刀架、尾座和（   ）。
A、进给机构    B、进给电机    C、主轴电机      D、操作面板
9、数控车床与普通车床相比在结构上差别最大的部件是（     ）。
A、主轴箱       B、床身       C、进给传动      D、刀架
10、数控车床在加工中为了实现对车刀刀尖磨损量的补偿，可沿假设的刀尖方向，在刀尖半径值上，附加一个刀具偏移量，这称为（      ）。
A、刀具位置补偿     B、刀具半径补偿      C、刀具长度补偿      D、刀尖圆弧半径补偿

三、判断题。（20）（在下列对应的空格中对的打√，错的打×）
1、数控车床的数控系统可以是SIEMENS 802C，也可以是FANUC-0M系统。
2、在使用直径编程时，Z轴每移动1mm，X轴的数值就变化2mm。
3、使用M01指令使程序暂停的时间不是由程序控制的。
4、程序中的S，可以用来表示切削速度，单位是m/min。。
5、刀具补偿功能包括刀补的建立、刀补的执行和刀补的取消三个阶段。
6、炎热的夏季车间温度较高时，因此可以将数控柜的门打开，以增加通风散热。。
7、数控机床加工的加工精度比普通机床高，是因为数控机床的传动链较普通机床的传动链长。
8、滚珠丝杠虽然传动效率高、精度高，但垂直安装时不能自锁。
9、车削中心是一种装有动力刀架而构成的数控车床，可以完成铣削加工。
10、数控装置是数控机床的执行机构，它包括驱动和执行两大部分。
四、简答题。（20）
1、为什么加工恒螺距螺纹时不能使用G96指令？（5）
2、对SIEMENS-802C 系统中建立的主程序名有哪些要求？？（5）
3、简述数控机床中使用的滚动导轨的结构并说明其优缺点。（5）
4、写出G05指令格式并说明每个参数的含义。（5）
G5 X_ Z_ IX=_ KZ=_；
（X、Z）：终点坐标
（IX、KZ）：圆弧中间点坐标：
五、按给定程序画出所表示的工件轮廓图形，刀具起始点在坐标原点（X0，Z0），
X方向为直径编程。（10）
G01 X30 Z-20 RND=8
G01 Z-30 RND=2
G01 X40 CHF=2
G01 Z-40
六、写出下图工件的轮廓子程序。（10）
