建筑材料监理实施细则ew.doc

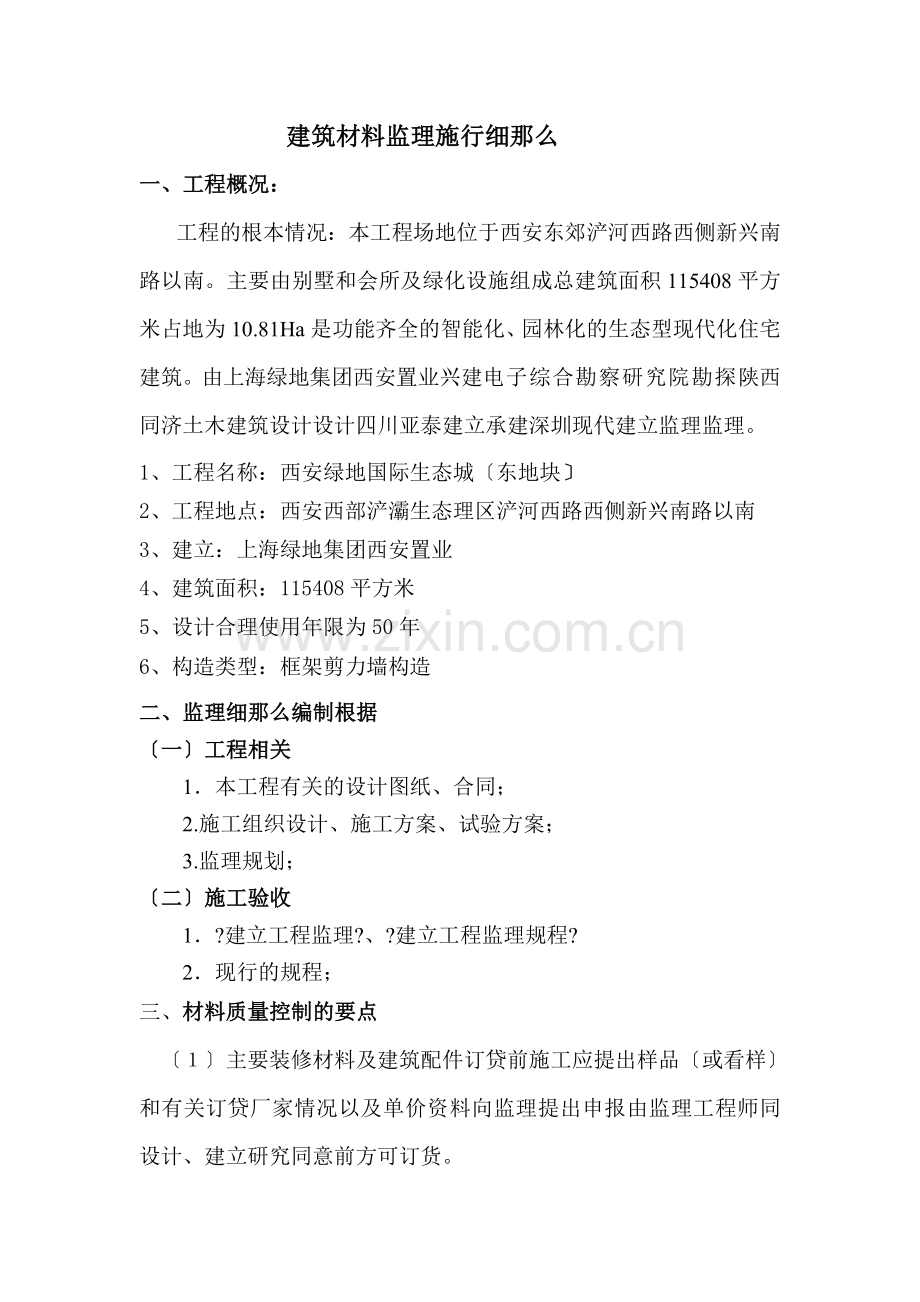

建筑材料监理施行细那么
一、工程概况：
工程的根本情况：本工程场地位于西安东郊浐河西路西侧新兴南路以南。主要由别墅和会所及绿化设施组成总建筑面积115408平方米占地为10.81Ha是功能齐全的智能化、园林化的生态型现代化住宅建筑。由上海绿地集团西安置业兴建电子综合勘察研究院勘探陕西同济土木建筑设计设计四川亚泰建立承建深圳现代建立监理监理。
1、工程名称：西安绿地国际生态城〔东地块〕
2、工程地点：西安西部浐灞生态理区浐河西路西侧新兴南路以南
3、建立：上海绿地集团西安置业
4、建筑面积：115408平方米
5、设计合理使用年限为50年
6、构造类型：框架剪力墙构造
二、监理细那么编制根据
〔一〕工程相关
1．本工程有关的设计图纸、合同；
2.施工组织设计、施工方案、试验方案；
3.监理规划；
〔二〕施工验收
1．?建立工程监理?、?建立工程监理规程?
2．现行的规程；
三、材料质量控制的要点
〔１〕主要装修材料及建筑配件订贷前施工应提出样品〔或看样〕和有关订贷厂家情况以及单价资料向监理提出申报由监理工程师同设计、建立研究同意前方可订货。
〔２〕主要设备订贷前、施工应向监理提出申报由监理工程师进展核定是否符合设计要求。
〔３〕对用于工程的主要材料进场时必须具备正式的出厂合格证和材质化验单如不具备或对检验证明有疑问时应向施工说明原因并要求施工补做检查所有材料检验合格证均须监理工程师验证否那么一律不准用于工程上。
〔４〕工程中所有各种构件必须具有厂家批和出厂合格证砼和预制构件应按规定进展抽样检验由于运输安装等原因出现的构件质量问题应进展分析研究采取措施处理后经监理工程师同意前方能使用。
〔５〕凡标志不清或疑心有质量问题的材料对质量保证有疑心或合同规定不符的一般材料受工程重要程度应进展一定比例的材料试验需要进展检验以控制和保证其可靠性的材料那么应进展全部检验。
〔６〕材料质量抽样和检验的应符合?建筑材料质量与理?要能反映该材料的质量性能。对于重要构件和非匀质材料还应酌情增加采样数量。
〔７〕在现场配制的材料如砼、砂浆、防水材料、防腐蚀材料、绝缘材料、保温材料等的配合比应先提出试配合格后才能使用监理工程师均须参与试配和试验。
〔８〕监理工程师应检查工程上所采用的主要设备是符合设计和标书所规定的厂家、型、规格和。
〔９〕对进口材料、设备应会同商检检验如核对凭证现问题应获得供方和商检人员签署的记录按提出索赔。
〔１０〕高压电缆、电压绝缘材料要进展耐压试验。
〔１１〕施工应在使用材料前的一定限内向监理报送有关材料、试验、申请该定凡有关质量证明、合格证、试验均应相应的符合国标或厂标规定要求监理工程师如发现有疑问时应及时向施工提出施工应作出解释和处理。
〔１２〕对材料的性能、质量、适用范围和对施工要求须充分理解慎重选择和使用材料。
四、监理试验控制
〔１〕材料质量检验的目的
材料质量检验的目的是通过一系列的检测手段将所取的材料、质量、数据与材料的质量相对照借以判断质量的可靠性能否使用于工程中同时还有得掌握材料质量信息。
〔２〕监理试验控制
本工程试验根据?建立工程监理GB50319-2000?第条规定并征求质监站、甲方负责人同意采用见证方式〔见证取样和送检、见证试验〕对本工程的原材料、构配件、半成品质量和工程试验进展控制
〔 3〕材料质量的检验：
Ａ 书面检验：是由监理工程师对施工提供的材料样品从品种、规格、标志、外形尺寸等进展直观检查。
Ｂ 外观检验：是由监理工程师对施工提供的材料质量保证资料试验等进展审核获得认可前方能使用。
Ｃ 理化检验：是借助试验设备仪器对材料样品的化学成份机械性能进展科学的鉴定。
Ｄ 无损检验：是在不破坏材料样品的前提下利用超声波、Ｘ射线、外表探伤等仪器进展检验。
〔4 〕材料质量检验的程度：
根据材料质量信息和保证资料的详细情况其检验程度分免检、抽检和全部检验三种。
Ａ 免检：就是免去质量检验过程对有足够质量保证材料齐全的材料可享免检。
Ｂ抽检：就是按随机取样的对材料进展抽样检验如监理工程师对承包提供的材料或质量保证资料有疑心或对成批消费的构配件均应按一定比例进展抽样检验。
Ｃ 全检验：凡对于进口的材料设备和重要工程部位所用的材料应进展全部检验以确保材料质量和工程质量。
〔5 〕材料质量检验的取样：
材料检验的取样必须有代表性即所采样品的质量应能代表该材料的质量。
Ａ 水泥：以同一消费厂出厂的同一品种和标、数量不超过４０ｔ一批从一批水泥中选取平均试样２０ｋｇ从袋水泥中或２０处〔散装水泥〕各取１ｋｇ。
Ｂ 冷拉钢筋：按同一品种、尺寸分批当直径小于１２ｍｍ时每批重量不大于１０ｔ当直径大于１４ｍｍ时每批重量不大于２０ｔ在每批中从不同的３根根筋上各取一个拉力试样和冷弯试样。
Ｃ 砂、石：以产地、规格一样的２００立方米为一批缺乏２００立方米者亦为一批作品质鉴定时取砂３０～５０ｋｇ石子２００～５００ｋｇ做配比时从料堆上取样时在均匀分布的不同部位〔顶部、中部、底部〕抽取数量大致一样的８份砂和１５份石子试验用量按四分法提取。
Ｄ 砌筑砂浆：按每一层楼或２５０立方米砌体取样每一种标砂浆做一组强度试验。
Ｅ 钢筋焊接：钢筋闪光对焊接间的机械性能试验包括拉伸试验和弯曲试验每２００件接为一批每批成品中取６个试样３个进展拉伸试验３个进展弯曲试验。
钢筋电渣压力焊：钢筋电渣压力焊接头应逐个进展外观检查强度检查时从每批成品中切取三试件进展拉伸试验。
五、见证频率及内容
现场试样由承包人试验工程师按规定频率进展取样送检或现场试验检测由监理工程师百分之百全过程见证。
见证内容：西安绿地国际生态城〔东地块〕的原材料、半成品及工程试验。
六、检测机构
所取试样按规定送具有相应检测资质的检测部门检测送样前或现场工程检测前对检测部门资质进展审核后才进展相应的检测工作。

七、材料试验监理程序

原材料、成品、半成品验收监理工作流程

上报
同意
否
可
不合格
合格
原材料、成品、半成品
提交材料报验单
材料进入施工现场使用
承包方自检
厂(场)质保书
审批
监理工程师
按规定批量自检填写报验单
承包方
审批
监理工程师
定上报归档

继续使用
承包方
检测
下厂检验(必要时)
专业监理发现有
疑问提出抽检复验
停顿使用
并运出现场
换材料

八、检测内容和试验的
〔一〕砼
普通水泥砼
1．检验工程
常规检验工程：立方体抗压强度试验、现场坍落度
2．取样及频率
〔1〕交货检验的砼试验应在交货地点采取。交货检验砼试样的采取和坍落度的测定应在砼运送到交货地点按规定在20分钟内完成；强度试件的制作应在40分钟内完成。
取样频率及组批：
A 按每100m3一样配合比的混凝土取样不少于一次；
B 一个工作班拌制的一样配合比的混凝土缺乏100 m3时取样不得少于一次；
C 当在一个分项工程中连续供给一样配合比的砼量大于1000 m3时其交货检验的试样每200 m3砼取样不得少于一次；
〔2〕用于出厂检验的砼试样应在搅拌地点采取按每100盘一样配合比的混凝土取样不得少于一次每一工作班一样的配合比的砼缺乏100盘时取样也不得少于一次；
〔3〕对于预拌混凝土的质量每车应目测检查到达现场的混凝土第一车必须实测以后每五车实测一次。坍落度必须满足规定和施工要求。
〔4〕砼拌合物的含气量、氯化物含量和特殊要求工程的取样检验频率按合同规定进展。
3．评定：按部位工程一样混凝土强度等级为一验收批按GB107-87规定进展混凝土强度合格评定。
〔二〕砼外加剂
三种检验工程：出厂检验、型式检验和复验；
检验频率：每200T为批次缺乏200T按一批计每批至少取样一次。
〔三〕建筑砂浆
1．检验工程： A 稠度 B 抗压强度；
2．取样和数量
2．1
〔1〕试验用建筑砂浆拌合物应根据不同要求可以从同一盘搅拌站或同一车运送的砂浆中取出；
〔2〕在试验室取样时可以从机械拌制的砂浆拌合物中取出；
〔3〕施工取样应在使用地点的砂浆槽砂浆运送车或搅拌机出料口至少从三个部位集取；现场取来的试样在试验前经人工再搅拌保证其质量均匀并尽快进展试验；
〔4〕所取样的砂浆应比试验多1~2倍；
〔5〕试件制作应在20±5℃温度环境下停置一昼〔24±2h〕当气温较低时可适当延长时间但不超过两昼在条件下养护：
A：水泥混合砂浆应为温度20±3℃相对湿度60-80。
B：水泥砂浆温度为20±3℃相对湿度90以上。
2．2数量
每250m3砌体中各种强度等级的砂浆每台搅拌机应检查一次每次至少应制作砂浆立方体〔7.07×7.07×7.07mm〕抗压试块一组六块当砂浆强度或级配有变更时还应另作试块。
3．砂浆强度检验评定及处理
按?砌体工程施工及验收?
〔1〕同品种、同强度等级砂解剖学各组试件的平均强度不小于fm.k；
〔2〕任一组试件的强度不小于0.75fm.k；
〔3〕当工程中同品种、同强度等级仅有一组试件时其强度不应低于fm.k；
〔四〕水泥
1．检验工程
〔1〕必检工程：水泥胶砂强度 水泥平安性 水泥凝结时间；
〔2〕其他工程〔必要时检验〕：细度、不溶物、三氧化硫、烧失量、碱含量、氧化镁等；
2．取样和数量
用于承重构造用于使用部位有强度等级要求砼用水泥或水泥出厂超过三个月和进口水泥在水泥使用前都必须进展复试并提供试验。
〔1〕散装水泥
对同一消费厂消费的同出厂的同品种、同标的水泥以一次进厂的同一出厂编的水泥为一批。但一批的总量不超过500t。随机地从不少于3个罐车中各采取等量水泥经搅拌均匀后再从中称取不少于12Kg水泥作为检验试验。
〔2〕袋装水泥
对同一水泥厂消费的同出厂的同品种、同标的水泥以一次进厂〔场〕的同一出厂编的水泥为一批。但一批的总量不得超过200t。随机地从不少于20袋中各采取等量水泥经混凝土拌均匀后再从中称取不少于12Kg水泥作为检验试样。
〔3〕取样要有代表性所取试样总数不少于12Kg拌合均匀后分为两等份一份由试验室按进展试验一份封保存以备仲裁检验时。
〔4〕搅拌站应在水泥厂进站取样并根据储存、使用情况定复验。
3．结果评定及处理
〔1〕根据GB175-1999等相关；
〔2〕水泥安定性或初凝时间或氧化镁、三氧化硫不符合相应规定时均为废品；
〔3〕强度低于业主要求的等级为不合格品；
〔4〕不合格品可降低使用废品不准用于工程。
〔五〕砂
1．检验工程
必检工程：筛分析〔细度模数〕、含泥量、泥块含量
其他〔必要时〕：有害物质含量、砂的巩固性〔机制砂需检验母材强度〕
2．取样和数量
〔1〕取样数量
A 砂试验应以同一产地、同一规格、同一进场时间每400 m3或600t为一验收批缺乏400 m3或600t时作为一个验收批。
B 每一验收批取样一组数量为22Kg。
〔2〕取样
在料堆上取样时取样部位均匀分布先将取样部位外表铲除然后由各部位抽取大致相等的试样8份〔每份22Kg以上〕搅拌均匀后用四分法缩至22Kg组成一组试样。
在皮带运输机上取样时应在皮带运输机的机尾出料处用接料器定时抽取样品并由4份试样〔每份22Kg以上〕搅拌均匀后用四分法分至22Kg组成一组试样。
3．结果断定及处理
混凝土强度等级
大于或等于C30
小于C30
含泥量〔按重量计〕
≤3.0
≤5.0
泥块含量〔按重量计〕
≤1.0
≤2.0
〔2〕如检验不合格应重新取样对不合格工程应加倍复验如仍有一个试样不能符合要求应按不合格处理。
〔六〕碎石
1．检验工程
〔1〕筛分析 〔2〕含泥量 〔3〕泥块含量
〔4〕针状含量 〔5〕压碎指标 〔6〕有害物质含量
对于C50以上砼用碎石应在使用前做母材压碎指标值检验。
2．取样和数量
〔1〕取样数量：
碎石试验应以同一产地、同一规格、同一进场时间每400m3或600t为验收批缺乏400 m3或600t时也作为一验收批每一验收批取样一组数量为40Kg〔每粒径≤20mm〕或80Kg〔粒径40mm〕。
〔2〕取样〔同砂〕
混凝土强度等级
大于或等于C30
小于C30
针状颗粒含量〔〕
≤15
≤25
含泥量〔按重量计〕
≤1.0
≤2.0
泥块含量〔按重量计〕
≤0.5
≤0.7
3．结果断定及处理
碎石的压碎指标
岩石品种
混凝土强度等级
碎石压碎指标值〔〕
水成岩
C55-C40
≤10
≤C35
≤16
变质岩或保成火成岩
C55-C40
≤12
≤C35
≤20
火成岩
C55-C40
≤13
≤C35
≤30
〔七〕钢筋
1．检验工程
〔1〕拉伸试验〔屈从点或屈从强度、抗拉强度、伸长率〕；
〔2〕弯曲〔冷弯〕试验；
〔3〕必要时：反复弯曲试验；化学分析C、S、P、Si、Mn、Ti、U ；
2．取样和数量
A．碳素构造钢
〔1〕应按批进展检查和验收；
〔2〕每批由同一牌、同一炉罐、同一等级、同一品种、同一尺寸、同一交货状态、同一进场时间的钢材组成。
〔3〕每批数量不得大于60t每批取样一组其中两个拉伸试件两个冷弯试件。
〔4〕取样按?钢材力学及工艺性能试验取样规定?进展。
试件应在外观尺寸合格的钢材上切取。切取时应防止受热、加工硬化及变形而影响其力学及工艺性能。
B．热轧带肋钢筋、热轧光圆钢筋
〔1〕应按批进展检查和验收。
〔2〕每批由同一厂别、同一炉罐、同一规格、同一交货状态、同一进场时间的钢筋组成。
〔3〕允许由一同一牌、同一冶炼、同一浇注的不同炉罐组成混合批但各炉含碳量之差不大于0.02含锰量之差不大于0.15。
〔4〕热轧带肋钢筋、热轧光圆钢筋每批数量不得大于60t每批取试件一组。
〔5〕每组试件数量见下表
钢筋种类
试件数量〔个〕
拉伸试验
弯曲试验
热轧带肋钢筋
2
2
热轧光圆钢筋
2
2
低碳钢热轧圆盘条
1
2
〔6〕取样
〔1〕按上表规定凡取2个试件的〔低碳钢热轧圆盘条冷弯试件除外〕均应从任意两根〔或两盘〕中分别切取即在每根钢筋上切取一个拉伸试件一个弯曲试件。
〔2〕低碳钢热轧圆盘条冷弯试件应取自不同盘。
〔3〕试件 在切取时应在任意一端截500mm后切取。
〔4〕试件长度如下〔供参考〕：
试样应满足在夹具之间的最小长度符合以下要求：
d≤25mm时 350mm
25mm＜d≤32mm时 400mm
32mm＜d≤50mm时 500mm
夹持区长度≥100~150mm
3、结果断定及处理
根据钢材、钢筋种类和相应的按委托来样提供的钢材牌及强度等级进展评定。
〔1〕热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条如有某一项试验结果不符合要求那么从同一批中再任取双倍数量的试件进展该不合格工程的复验复验结果〔包括该项试验所要求的任一指标〕即使一个指标不合格那么整批不合格。
〔2〕钢筋混凝土用热轧带肋钢筋
工艺性能：经弯曲试验钢筋受弯曲部位外表不得产生裂纹。
〔八〕预应力混凝土用钢绞线
预应力钢绞线进入现场厂家应提供合格证和反响预应力筋主要性能的出厂检验。
1．检验工程
外表质量、尺寸偏向、捻距、拉伸试验、弯曲试验、松弛试验。
2．取样和数量
〔1〕取样数量
预应力混凝土用钢绞线应成批验收每批由一同一牌、同一规格、同一消费工艺制成的钢绞线组成每批重量不大于60t。
〔2〕取样
从每批钢绞线中任取3盘进展外表质量、直径偏向、捻距和力学性能试验。如每批少于3盘那么应逐盘进展上述检验。屈从强度和松弛试验每季度抽验一次每次不少于1根。
从每盘所选的钢绞线端部正常部位截取1根750mm的试样进展试验。
3．结果评定和处理
试验结果如有一项不合格时那么为不合格品应报废。再从未试验过的钢绞线中取双倍数量进展该不合格项的复验如仍有一项不合格那么该批判为不合格品。
〔九〕钢筋连接〔焊接〕
注：本工程采用墩粗直螺纹连接接头和电弧焊。
1．钢筋焊接接头〔连接〕方式和类型
1．1钢筋接头方式：
〔1〕焊接
〔2〕机械连接
1．2类型
焊接有：
（1） 电阻点焊
〔2〕闪光对焊
〔3〕电弧焊：包括帮条焊、搭接焊、熔槽帮条焊、坡口焊、钢筋与钢板搭接焊、预埋件钢筋T形接头电弧焊、程度窄间隙焊〔不能用于竖直钢筋〕
〔4〕电渣压力焊
〔5〕气压焊
〔6〕预埋件弧压力焊
机械连接有：
〔1〕墩粗直螺纹接头〔用于本工程〕
〔2〕套筒挤压接头
2．焊接检验工程〔参考〕
焊接种类
必试工程
点焊
焊接骨架
抗剪试验、抗拉试验
焊接网
抗剪试验、抗拉试验、弯曲试验
闪光对焊
抗拉试验、弯曲试验
电弧焊
抗拉试验
电渣压力焊
抗拉
气压焊
抗拉试验、梁、板另加弯曲试验
预埋件钢筋T形接头
抗拉试验
机械连接
抗拉强度
3．取样和数量
焊接钢筋试验的试件应分班前焊试件和班中焊试件；班前焊试件是用于焊接参数确实定和可焊性能的检测。班中焊试件是用于对成品质量的检验。
班前焊试件：在正式焊接施工前按同一焊工、同批钢筋、同焊接形式取模拟试件一组试件数量和试验工程与班中焊试件一样。
3．1电阻点焊：
〔1〕焊接骨架
1〕凡钢筋级别、直径及尺寸一样的焊接骨架为同一类型制品。每200件为一批一周内缺乏200件也为一批。
2〕热轧钢筋点焊每批取一组试件〔3个〕作抗剪试验。
3〕冷拔低碳钢丝点焊每批取试件一组〔6个〕除作抗剪试验外还应对较小钢丝作拉伸试验试件各为3个。
4〕由几种钢筋直径组合的焊接制品应对每种组合均作力学性能检验。
5〕试件应从外观检查合格的成品中切取当切取试件的尺寸小于规定的试件尺寸或受力钢筋直径大于8mm时可在消费过程中焊接试验网片从中切取试件抗剪试件纵筋长度应大于或等于290mm横筋长度应大于或等于50mm拉伸试件纵筋长度应大于或等于 300mm。
〔2〕焊接网
1〕凡钢筋级别、直径一样的焊接网视为同一类型制品每批不应大于30t或者每200件为一批一周内缺乏30t或200件也作为一批。
2〕力学、弯曲性能试件应从成品中节取。
3〕热轧钢筋、冷轧带肋钢筋或冷拔低碳钢丝的焊点应取抗剪试件3个抗剪试件应沿同一横向钢筋随机切取其受拉钢筋为纵向钢筋；对于双根钢筋非受拉钢筋应在焊点外切断且不应损伤受拉钢筋焊点。
4〕冷轧带肋钢筋或冷拔低碳钢丝的焊点应取拉伸试件2个〔纵向钢筋一个横向钢筋一个〕试件长度应足够以保证夹具之间间隔 不小于20倍之间直径且不短于180mm。
5〕冷轧带肋钢筋焊点应取弯曲试件2个〔纵向钢筋一个横向钢筋一个〕试件长度应大于或等于 200mm受弯部位与穿插点的间隔 应大于或等于 25mm。
3．2钢筋闪光对焊
〔1〕同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头作为一批。假设同台班内焊接的接头数量较少可在一周内累计计算。假设累计仍缺乏300个接头那么仍按一批计。
〔2〕每一批取试件一组〔6个〕3个拉力试件3个弯曲试件。
〔3〕螺丝端杆接头可只做拉伸试验。
〔4〕取样：
1〕试件应从成品中切取；
2〕焊接等长的预应力钢筋〔包括螺丝端杆与钢筋〕可按消费条件制作仿真试件；
3〕模拟试件的检验构造不符合要求时复验应从成品中切取试件其数量和要求与初始试验时一样。
3．3钢筋电弧焊接头
〔1〕在工厂焊接条件下同接头型式、同钢筋级别每300个接头为一批。
〔2〕在现场安装条件下每一楼层中同接头型式、同钢筋级别、同焊接位置每300个接头为一批缺乏300个时仍作一批。
〔3〕每批取样一组〔3个试件〕作拉力试验。
〔4〕取样：
1〕在一般构筑物中试件应从成品中切取每批随机抽取3个接头进展拉力试验。
2〕对于装配构造节点的钢筋焊接接头应按现场；最不利的消费条件制作仿真试件。
3．4钢筋电渣压力焊
〔1〕在一般构筑物中每300个同钢筋级别的钢筋接头作为一批。
〔2〕在浇筑钢筋混凝土多层构造中每一楼层或每施工工段同钢筋级别的300个接头为一批缺乏300个仍作为一批。
〔3〕每批取试件一组〔3个试件〕作拉力试验。
〔4〕取样：试件应从每批接头中随机切取。
3．5钢筋气压焊
〔1〕班前焊试件每批钢筋〔≤60t〕焊接6根接头〔外观检查合格〕3根作拉力试验3根作弯曲试验。
〔2〕班中焊：在一般构筑物中同类型接头每300个接头作为一批。〔3〕在浇筑钢筋混凝土房屋构造中同一楼层中应以300个接头作为一批缺乏300个仍作为一批。
〔4〕每批取试件一组〔3个试件〕作拉伸试验；在梁、板的程度钢筋焊接中应另取3个接头作弯曲试验。
〔5〕取样：
1〕试件应从每批接头中随机切取。
2〕拉力试件的受试长度Ls应等于钢筋公称直径的8倍；夹持长度Lj根据钢筋直径大小确定一般应大于或等于100mm弯曲试件长度应不小于下表规定：
钢筋直径〔mm〕
16
18
20
22
25
28
32
36
40
试件长度
250
270
280
290
310
360
390
420
450
3．6预埋件T形接头埋弧压力焊
〔1〕以300件同类型预埋件作为一批一周内连续焊接时可以累计计算缺乏300件时仍作为一批。
〔2〕每批取试件一组〔3个试件〕作拉力试验。
〔3〕取样：
1〕试件应从每批成品中抽取
2〕试件的钢筋长度应大于或等于200mm钢板的长度和宽度均应大于或等于60mm。
3．7机械连接钢筋试件
〔1〕检验分类
1〕型式检验：应由部级主部门认可的检测机构进展。
2〕工艺检验：目的是检验接头技术提供所确定的工艺参数是否与本工程中的进场钢筋相适应。施工应在钢筋连接工程开场前及施工过程中对每批钢筋进展接头工艺检验。
3〕现场检验：也叫施工检验是由施工检验部门在施工现场进展的抽样检验〔按验收批进展〕
〔2〕取样和数量
1〕工艺检验
在正式施工前按同批钢筋、同种机械连接形式的接头试件不少于3根作抗拉强度试验。同时对应截取接头试件的钢筋母材进展抗拉强度试验。
2〕现场检验
接头的现场检验按验收批进展
同一施工条件下采用同批材料的同等级、同型式、同规格接头以500个为一验收批缺乏500个也作为一个验收批。每一验收批必须在工程构造中随机截取接头试件。
〔3〕结果断定及处理
一般规定：试验结果如不符合所规定的指标应断定为不合格对于不合格试验在24h以内报上级主部门。
〔十〕建筑用焊条、焊剂
1．检验工程
角焊缝、熔敷金属化学成分、熔敷金属力学性能、焊条药皮含水量、溶敷金属扩散氢含量等。
2．取样和数量
〔1〕批量划分及编
1〕每批焊条由同一批焊芯、同一批主要涂料原料、以同样涂料配方及制造工艺制成。EXX01、EXX03或E4313型焊条的每批量为100t。其它型焊条的每批量为50t。
2〕成品焊丝按批验收。每批焊丝由同一炉、同规格、同样制造工艺消费的焊丝组成。
〔2〕取样
1〕焊条：每批焊条试验时按需要数量至少在3个部位平均取有代表性的样品。
2〕焊丝：每批焊丝中按盘〔卷〕、筒数任选3但不少于两盘〔卷〕、筒分别取样进展化学分析。
每批焊丝中按盘〔卷〕、筒数任选1但不少于两盘〔卷〕、筒分别取样检查镀铜层的结合力、焊丝的抗拉强度、焊丝的松弛直径和翘距。
焊丝直径在同一横截面两个互相垂直方向测量测量部位不少于两处。
3．结果断定及处理
按现行进展评定。
〔1〕焊条：任何一项检验不合格时该项检验应加倍复验当复验拉伸试验时抗拉强度、屈从点及伸长率同时作为复验工程。其试样可在原试板或新焊的试板上截取。加倍复验结果应符合该项检验的规定。
〔2〕焊丝：任何一项检验不合格时该项检验应加倍复验当复验拉伸试验时抗拉强度、屈从点及伸长率同时作为复验工程。
〔3〕焊条、焊剂无合格证或其性能不符合设计要求和有关的规定为不合格品。
〔十一〕预应力锚夹具、连接器
1．检测工程
外观检查、硬度、静载锚固性能
2．取样和数量
〔1〕在同种材料和同一消费工艺条件下锚具夹具应以不超过1000套组成一个验收批；连接器以不超过500套组成一个验收批。
〔2〕外观检查 应从每批中抽取10的锚具且不少于10套。
〔3〕硬度检查 应从每批中5的锚具且不少于5套对其有硬度要求零件做硬度试验。对多孔夹片式锚具的夹片每套至少抽取5片。每个零件测试3点.
〔4〕静载锚固试验 应从同批中抽取6套锚具(夹具或连接器)组成3个预应力锚具组装件,进展静载锚固试验,,或根据合同约定试验(根据详细情况由厂家提供)
3．结果评定及处理
(1)外观检查和硬度检验假如有一个零件不合格,应取双倍数量重做检查,如仍有一个不合格,那么逐个(套)检查,合格方可使用.
(2)静载锚固试验如有一个不合格, 应取双倍数量重做检查,如仍有一个不合格,那么该批不合格。
〔十二〕预应力道
1．检验工程
外观尺寸、集中荷载下径向刚度、荷载作用后的抗渗漏及抗弯曲渗漏
2．取样及数量
〔1〕每批应由同一钢带应取双倍数量重做检查,如仍有一个不合格,消费厂消费的同一批钢带制造而成累计半年或5000m消费量为一批缺乏半年产量或5000m也作为一批那么取产量最多的规格。
〔2〕检验内容及取样数量见下表
金属螺旋检验内容及取样数量
检验顺序
检验内容
取样数量
1
外观
全部
2
尺寸
6
3
集中荷载下径向刚度
3
4
荷载作用后抗渗漏
不另取样
5
抗弯曲渗漏
3
〔十三〕砌筑条石
要求同一材质的岩石单轴抗压强度不小于３０Mpa每1000Ｍ３取样一组；
〔十四〕土工膜
检测工程：拉力试验
取样频率：进场时应逐批检查出厂合格证或试验并按要求进展抽查复验抽验数量每批次不少于一次当批量较大时按10000m２抽查一次〔JTJ/T239—98〕；
〔十五〕基岩
1．检测工程 天然湿度单轴抗压强度或饱和湿度单轴抗压强度。
2．取样合数量
〔1〕在桩基开挖至设计标高时进展取样桩基提早终孔时应根据设计提早进展取样。
〔2〕每根桩取样至少取样一组规格为￠5X10cm或立方柱宽高比1：2。
3．结果评定及处理
基底强度不小于设计要求不满足要求时应征求设计要求进展处理。
〔十六〕支座
1．现场检查支座规格型、数量、外观尺寸。
2．由厂家提供质保资料或参考型式检验及极限抗压强度、抗压弹性模量、抗剪弹性模量、容许剪切角、允许转角、摩擦系数、成品解剖试验等技术指标。
3．全数检查不附合要求的一律不允许使用。
〔十七〕伸缩缝
1．规格型、数量、外观质量、集合尺寸
2．厂方应提供质保资料或型式检验及成品力学性能试验、解剖检验的指标的检测。
3．全数检查不附合要求的一律不允许使用。
〔十八〕张拉机具
1．厂方提供质保资料相关的技术参数。
2．张拉机具进场后使用前应进展检查并在具有相应资质的部门标定校正千斤顶与压力表配套使用。
九、形成的监理资料
1.监理试验记录完善建立监理试验台帐见证取样手续齐备
2.监理见证取样试验资料齐全试验监理留存建立台帐。

深圳现代建立监理
第三监理处
