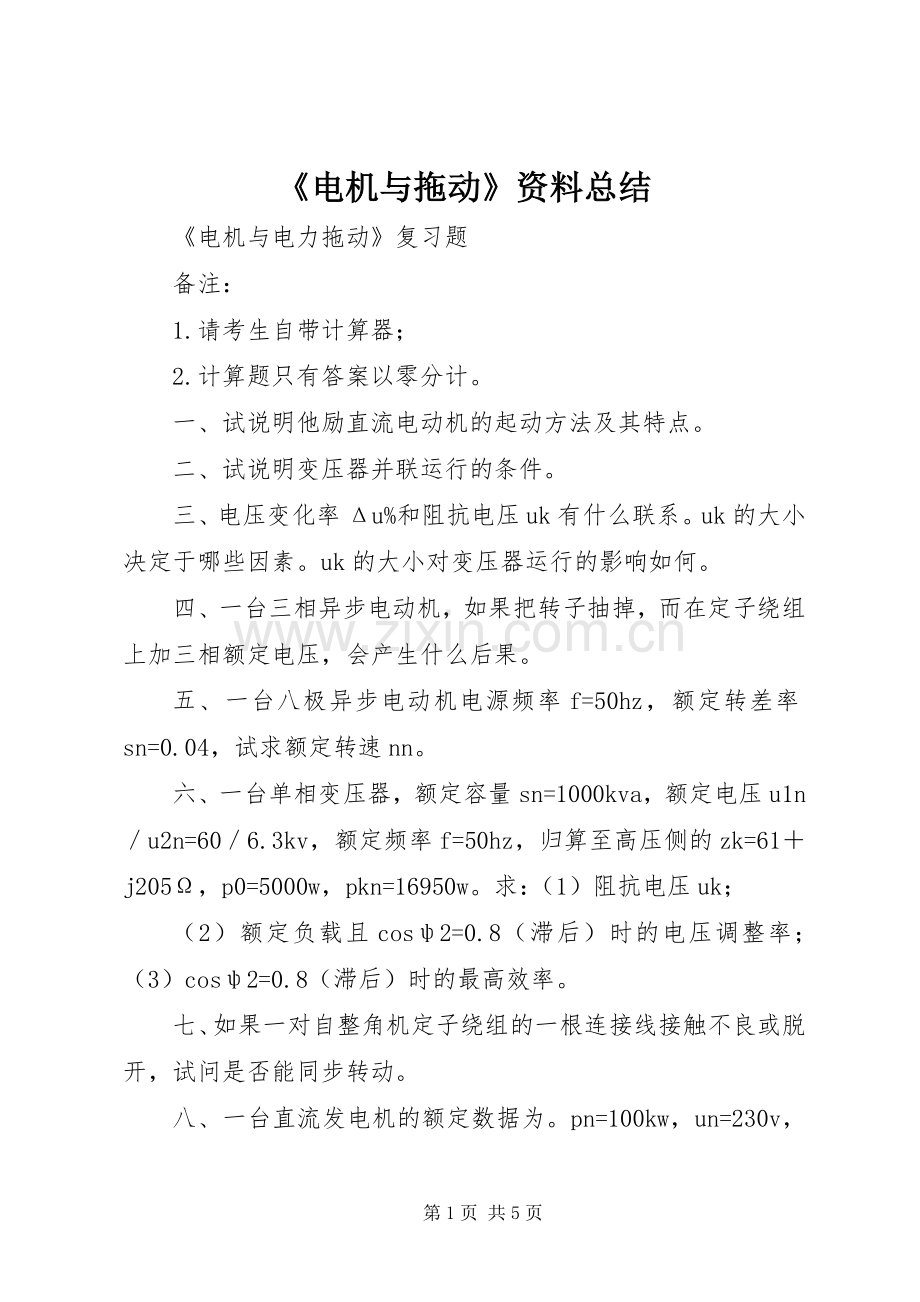

《电机与拖动》资料总结 .docx

《电机与拖动》资料总结
《电机与电力拖动》复习题
备注：
1.请考生自带计算器；
2.计算题只有答案以零分计。
一、试说明他励直流电动机的起动方法及其特点。
二、试说明变压器并联运行的条件。
三、电压变化率Δu%和阻抗电压uk有什么联系。uk的大小决定于哪些因素。uk的大小对变压器运行的影响如何。
四、一台三相异步电动机，如果把转子抽掉，而在定子绕组上加三相额定电压，会产生什么后果。
五、一台八极异步电动机电源频率f=50hz，额定转差率sn=0.04，试求额定转速nn。
六、一台单相变压器，额定容量sn=1000kva，额定电压u1n／u2n=60／6.3kv，额定频率f=50hz，归算至高压侧的zk=61＋j205Ω，p0=5000w，pkn=16950w。求：（1）阻抗电压uk；
（2）额定负载且cosψ2=0.8（滞后）时的电压调整率；（3）cosψ2=0.8（滞后）时的最高效率。
七、如果一对自整角机定子绕组的一根连接线接触不良或脱开，试问是否能同步转动。
八、一台直流发电机的额定数据为。pn=100kw，un=230v，nn=2850r/min，ηn=85%，试求该发电机的额定电流in及额定输入功率p1n。
九、如果一台并励发电机不能建立电压时，检查的方法是什么。
十、试说明变压器的效率在什么样的情况下达到最大值，这个最大值是如何得到的。
十一、三相异步电动机能在低于额定电压下长期运行吗。为什么。
十二、三相异步电动机的定、转子铁芯如用非磁性材料制成，会产生什么后果。
十三、拆换异步电动机的定子绕组时，若把每相的匝数减少，则气隙中的每极磁通与磁密数值将怎样变化。
十四、异步电动机为什么又称为感应电动机。
十五、一台六极直流电机，1200r/min，74槽，每槽4个元件边，单匝元件，单叠绕组，每极磁通为1.38×10-2wb，电枢电流为120a，求其电磁转矩及电枢电动势。
十六、一台直流电动机的额定数据为。pn=17kw，un=220v，nn=1500r/min，ηn=83%，试求该电动机的额定电流in及额定输入功率p1n。
十七、一台他励直流电机并联于u=220v电网上运行，单波绕组，已知p=2，n=372（电枢总导线数），n=1500r/min，每极磁通为φ=1.1×10-2wb，电枢回路总电阻ra=0.208Ω，pfe=362w，
pΩ=204w，忽略附加损耗。试求。
a）b）此直流电机是发电机还是电动机。电磁转矩、输入功率和效率各为多少。
十八、一台他励直流电动机的额定数据为。pn=7.5kw，un=220v，in=39.8a，nn=1500r/min，试计算并绘制其固有机械特性。
十九、一台四极直流发电机是单叠绕组，每极磁通为3.79×10-2wb，电枢总导线数为152根，转速为n=1200r/min，求电机的空载电动势。若改为单波绕组，其他条件不变，问空载电动势为230v时，电机的转速应是多少。
二十、一台三相异步电动机pn=60kw，nn=577r/min，cosψn=0.77，ηn=88.5%，试求在额定线电压为
380v时的额定电流in。
二十一、一台三相异步电动机的输入功率8.6kw，定子铜耗为425w，铁耗为210w，转差率为s=0.034，试计算电动机的电磁功率、转子铜耗及机械损耗。
二十二、某台直流发电机的额定数据为。pn=90kw，un=230v，nn=1450r/min，ηn=89.6%，试求该发电机的额定电流in。
二十三、一台四极直流电动机，单叠绕组，额定转速nn=1460r/min，36槽，每槽6个元件边，每极磁通为2.2×10-2wb，问电枢电流为800a时，求其电磁转矩。
二十四、电动机的电磁转矩是驱动性质的转矩，电磁转矩增大时，转速似乎应该上升，但从直流电动机的转矩及转速特性来看，电磁转矩增大时，转速反而下降，这是什么原因。
二十五、并励直流电动机在运行时若励磁绕组断线，会出现什么后果。
二十六、三相异步电动机，额定功率pn=55kw，额定电压un=380v，额定电流in=119a，额定转速nn=570r/min，额定功率因素
cosψn=0.89，求同步转速、极对数、额定负载时的效率和转差率。已知电网频率为50hz。
二十七、某台直流电动机的额定数据为。pn=10kw，un=220v，nn=1500r/min，ηn=88.6%，试求该电动机额定运行时的输入功率p1及额定电流in。
二十八、有一台三相变压器，额定容量sn=50kva，高压侧额定电压u1n=10kv，低压侧额定电压u2n=400v，高低压绕组都接成星形，试求高低压侧的额定电流i1n和i2n。
二十九、某台直流发电机为单叠绕组，每极磁通为3.5×10-2wb，电枢总导线为152根，转速为1200r/min，求电机的空载电动势。若改为单波绕组，其他条件不变，问空载电动势为210v时，电机的转速是多少。
三十、为什么说交流异步测速发电机是交流侍服电动机的一种逆运行方式。
