第3节带电粒子在组合场中的运动
要点一　质谱仪与回旋加速器
1．质谱仪
(1)构造：如图8­3­1所示，由粒子源、加速电场、偏转磁场和照相底片等构成。

图8­3­1
(2)原理：粒子由静止被加速电场加速，qU＝mv2。
粒子在磁场中做匀速圆周运动，有qvB＝m。
由以上两式可得r＝，m＝，＝。
9．如图所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是(　　)
A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直纸面向外
C．能通过狭缝P的带电粒子的速率等于E/B
D．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小
解析：选ABC.质谱仪是测量带电粒子的质量和分析同位素的重要工具，A正确．速度选择器中电场力与洛伦兹力是一对平衡力，即qvB＝qE，故v＝.据左手定则可以确定，速度选择器中的磁场方向垂直纸面向外，B、C正确．粒子在匀强磁场中运动的半径r＝，即粒子的比荷＝，由此看出粒子运动的半径越小，粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越大，D错误．故选A、B、C、.

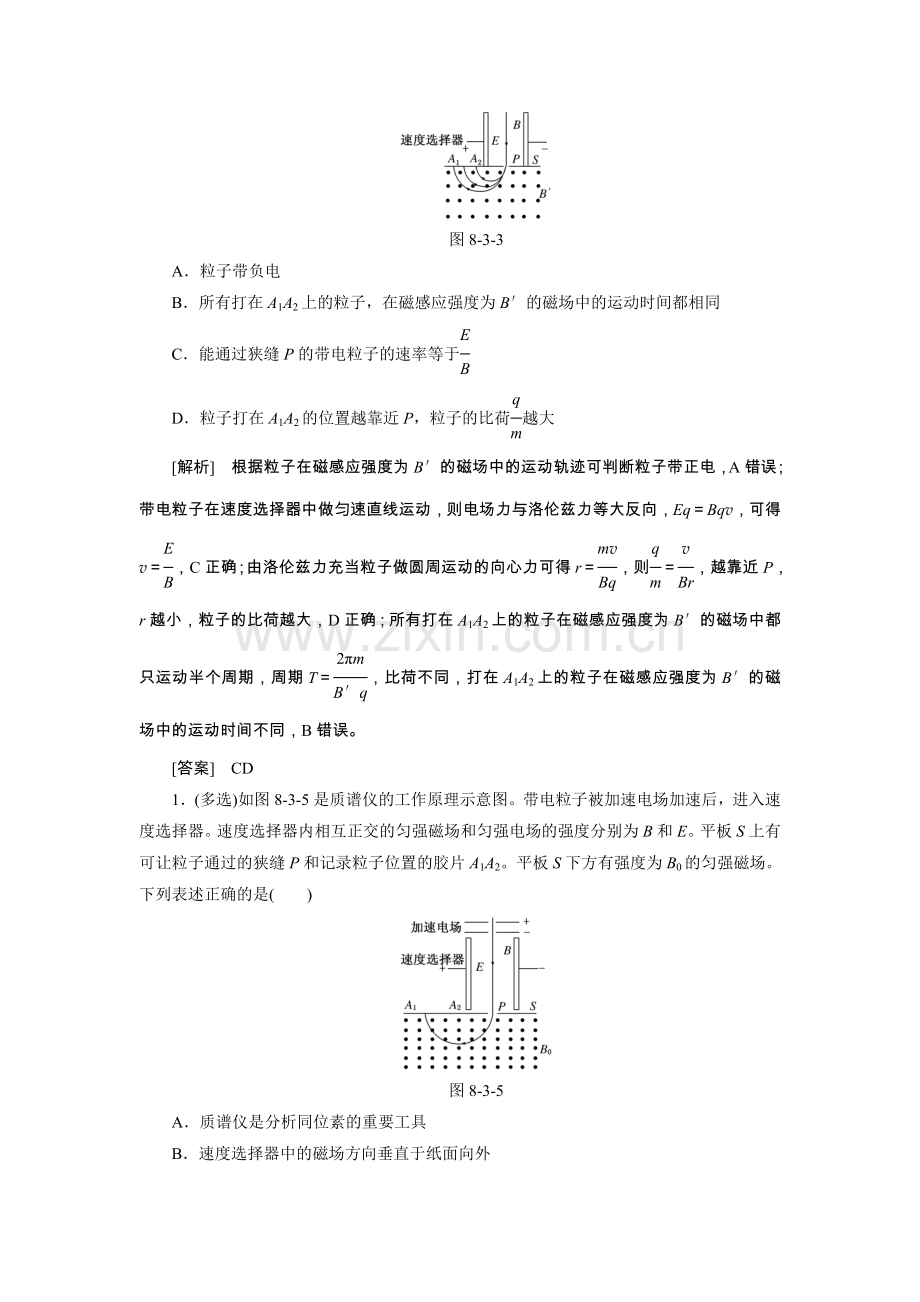

　(多选)如图8­3­3所示，一束带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场(磁感应强度为B)和匀强电场(电场强度为E)组成的速度选择器，然后粒子通过平板S上的狭缝P进入另一匀强磁场(磁感应强度为B′)，最终打在A1A2上，下列表述正确的是(　　)

图8­3­3
A．粒子带负电
B．所有打在A1A2上的粒子，在磁感应强度为B′的磁场中的运动时间都相同
C．能通过狭缝P的带电粒子的速率等于
D．粒子打在A1A2的位置越靠近P，粒子的比荷越大
[解析]　根据粒子在磁感应强度为B′的磁场中的运动轨迹可判断粒子带正电，A错误；带电粒子在速度选择器中做匀速直线运动，则电场力与洛伦兹力等大反向，Eq＝Bqv，可得v＝，C正确；由洛伦兹力充当粒子做圆周运动的向心力可得r＝，则＝，越靠近P，r越小，粒子的比荷越大，D正确；所有打在A1A2上的粒子在磁感应强度为B′的磁场中都只运动半个周期，周期T＝，比荷不同，打在A1A2上的粒子在磁感应强度为B′的磁场中的运动时间不同，B错误。
[答案]　CD
1．(多选)如图8­3­5是质谱仪的工作原理示意图。带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E。平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2。平板S下方有强度为B0的匀强磁场。下列表述正确的是(　　)

图8­3­5
A．质谱仪是分析同位素的重要工具
B．速度选择器中的磁场方向垂直于纸面向外
C．能通过狭缝P的带电粒子的速率等于E/B
D．粒子打在胶片上的位置越靠近狭缝P，粒子的电荷量越小
解析：选ABC　因同位素原子的化学性质完全相同，无法用化学方法进行分析，故质谱仪就成为同位素分析的重要工具，A正确。在速度选择器中，带电粒子所受电场力和洛伦兹力在粒子沿直线运动时应等大反向，结合左手定则可知B正确。再由qE＝qvB有v＝E/B，C正确。在匀强磁场B0中R＝，所以q＝，由于粒子的质量大小不确定，所以电荷量大小也不确定，D错误。
2．回旋加速器

图8­3­2
(1)构造：如图8­3­2所示，D1、D2是半圆形金属盒，D形盒的缝隙处接交流电源，D形盒处于匀强磁场中。
(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子经电场加速，经磁场回旋，由qvB＝，得Ekm＝，可见粒子获得的最大动能由磁感应强度B和D形盒半径r决定，与加速电压无关。
[典例2]　回旋加速器是用来加速带电粒子，使它获得很大动能的仪器，其核心部分是两个D形金属扁盒，两盒分别和一高频交流电源两极相接，以便在盒间的窄缝中形成匀强电场，使粒子每次穿过狭缝都得到加速，两盒放在磁感应强度为B的匀强磁场中，磁场方向垂直于盒底面，粒子源置于盒的圆心附近，若粒子源射出的粒子带电荷量为q，质量为m，粒子最大回旋半径为Rm，其运动轨迹如图8­3­4所示。问：

图8­3­4
(1)D形盒内有无电场？
(2)粒子在盒内做何种运动？
(3)所加交流电压频率应是多大，粒子运动的角速度为多大？
(4)粒子离开加速器时速度为多大？最大动能为多少？
(5)设两D形盒间电场的电势差为U，盒间距离为d，其间电场均匀，求把静止粒子加速到上述能量所需时间。
[解析]　(1)扁形盒由金属导体制成，具有屏蔽外电场的作用，盒内无电场。
(2)带电粒子在盒内做匀速圆周运动，每次加速之后半径变大。
(3)粒子在电场中运动时间极短，因此高频交流电压频率要等于粒子回旋频率，因为T＝，故得
回旋频率f＝＝，
角速度ω＝2πf＝。
(4)粒子旋转半径最大时，由牛顿第二定律得
qvmB＝，
故vm＝。
最大动能Ekm＝mv＝。
(5)粒子每旋转一周能量增加2qU。粒子的能量提高到Ekm，则旋转周数n＝。
粒子在磁场中运动的时间t磁＝nT＝。
一般地可忽略粒子在电场中的运动时间，t磁可视为总时间。
[答案]　(1)D形盒内无电场　(2)匀速圆周运动
(3)　　(4)　　(5)
[针对训练]
2．(2015·韶关模拟)回旋加速器是加速带电粒子的装置，其主体部分是两个D形金属盒。两金属盒处在垂直于盒底的匀强磁场中，a、b分别与高频交流电源两极相连接，下列说法正确的是(　　)

图8­3­6
A．离子从磁场中获得能量
B．带电粒子的运动周期是变化的
C．离子由加速器的中心附近进入加速器
D．增大金属盒的半径，粒子射出时的动能不变
解析：选C　离子在回旋加速器中从电场中获得能量，带电粒子的运动周期是不变的，选项A、B错误；离子由加速器的中心附近进入加速器，增大金属盒的半径，粒子射出时的动能增大，选项C正确D错误。
