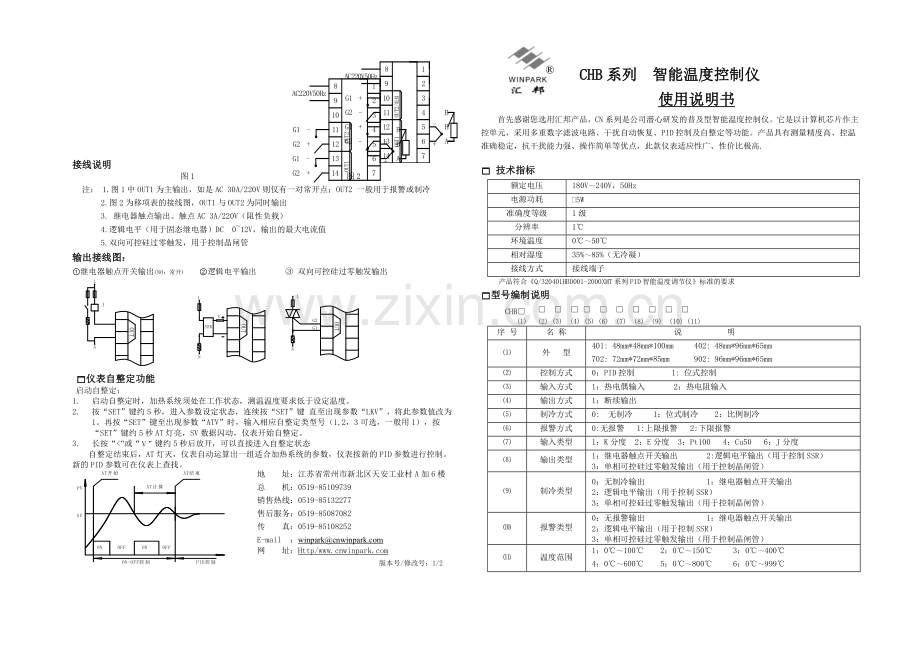

接线说明
图1 图2
注： 1.图1中OUT1为主输出，如是AC 30A/220V则仅有一对常开点；OUT2 一般用于报警或制冷
2.图2为移项表的接线图，OUT1与OUT2为同时输出
3. 继电器触点输出。触点AC 3A/220V（阻性负载）
4.逻辑电平（用于固态继电器）DC 0~12V，输出的最大电流值
5.双向可控硅过零触发，用于控制晶闸管
输出接线图：
①继电器触点开关输出(NO：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出
1仪表自整定功能
启动自整定：
1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。
2. 按“SET”键约5秒，进入参数设定状态，连续按“SET”键 直至出现参数“LKV”，将此参数值改为1。再按“SET”键至出现参数“ATV”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET”键约5秒AT灯亮，SV数据闪动，仪表开始自整定。
3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态
自整定结束后，AT灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID参数进行控制。
地 址：江苏省常州市新北区天安工业村A加6楼
总 机：0519-85109739
销售热线：0519-85132277
售后服务：0519-85087082
传 真：0519-85108252
E-mail ：winpark@
网 址：Http/
版本号/修改号：1/2

新的PID参数可在仪表上查找。

®

CHB系列 智能温度控制仪
使用说明书
首先感谢您选用汇邦产品，CN系列是公司潜心研发的普及型智能温度控制仪。它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定等功能。产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.

1 技术指标
额定电压
180V～240V，50Hz
电源功耗
£5W
准确度等级
1级
分辨率
1℃
环境温度
0℃～50℃
相对湿度
35%～85%（无冷凝）
接线方式
接线端子
产品符合《Q/320401HBD001-2000XMT系列PID智能温度调节仪》标准的要求
1型号编制说明
CHB□
　 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)
序 号
名 称
说 明
⑴
外 型
401: 48mm*48mm*100mm 402: 48mm*96mm*65mm
702: 72mm*72mm*85mm 902: 96mm*96mm*65mm
⑵
控制方式
0：PID控制 1: 位式控制
⑶
输入方式
1：热电偶输入　　　 2：热电阻输入
⑷
输出方式
1：断续输出
⑸
制冷方式
0: 无制冷　 1：位式制冷 2：比例制冷
⑹
报警方式
0:无报警 1:上限报警 2:下限报警 　　　
⑺
输入类型
1：K分度 2：E分度 3：Pt100 4：Cu50 6：J分度
⑻
输出类型
1：继电器触点开关输出 2:逻辑电平输出（用于控制SSR）
3：单相可控硅过零触发输出（用于控制晶闸管）
⑼

制冷类型

0：无制冷输出 1：继电器触点开关输出
2：逻辑电平输出（用于控制SSR）
3：单相可控硅过零触发输出（用于控制晶闸管）
⑽
报警类型
0：无报警输出 1：继电器触点开关输出
2：逻辑电平输出（用于控制SSR）
3：单相可控硅过零触发输出（用于控制晶闸管）
⑾
温度范围
1：0℃～100℃　 2：0℃～150℃ 3：0℃～400℃　
4：0℃～600℃ 5：0℃～800℃ 6：0℃～999℃

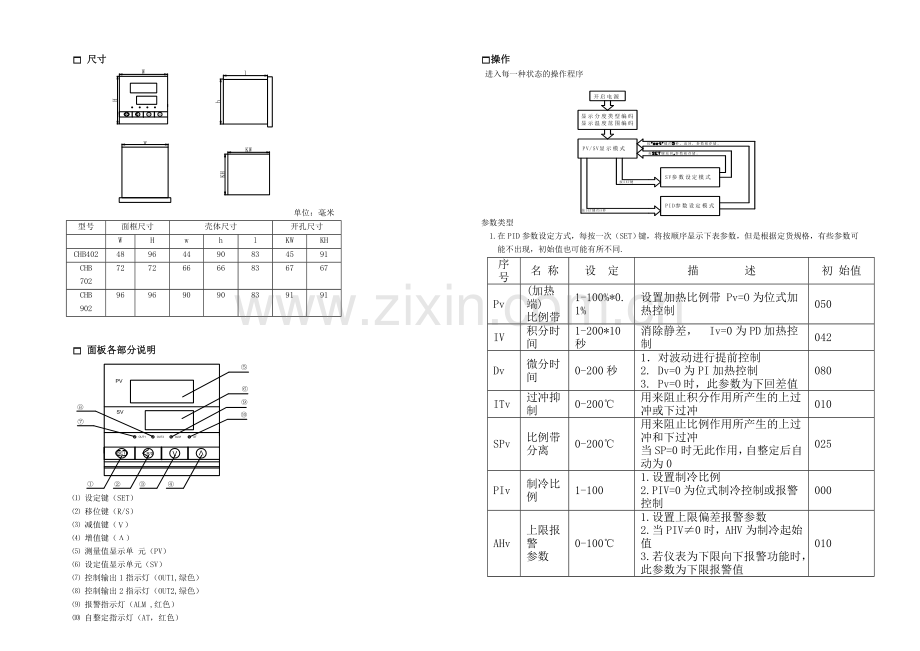

1 尺寸

单位：毫米
型号
面框尺寸
壳体尺寸
开孔尺寸

W
H
w
h
l
KW
KH
CHB402
48
96
44
90
83
45
91
CHB 702
72
72
66
66
83
67
67
CHB 902
96
96
90
90
83
91
91

1 面板各部分说明

⑴ 设定键（SET）
⑵ 移位键（R/S）　　
⑶ 减值键（Ⅴ）
⑷ 增值键（Λ）
⑸ 测量值显示单 元（PV）　
⑹ 设定值显示单元（SV）
1 尺寸
⑺ 控制输出1指示灯（OUT1,绿色）
⑻ 控制输出2指示灯（OUT2,绿色）
⑼ 报警指示灯（ALM ,红色）　
⑽ 自整定指示灯（AT，红色）
1操作
进入每一种状态的操作程序
参数类型
1.在PID参数设定方式，每按一次（SET）键，将按顺序显示下表参数，但是根据定货规格，有些参数可能不出现，初始值也可能有所不同.
序 号
名 称
设 定
描 述
初 始值
Pv
(加热端)
比例带
1-100%*0.1%
设置加热比例带 Pv=O为位式加热控制
050
IV
积分时间
1-200*10秒
消除静差， Iv=0为PD加热控制
042
Dv
微分时间
0-200秒
1．对波动进行提前控制
2. Dv=0为PI加热控制
3. Pv=O时，此参数为下回差值
080
ITv
过冲抑制
0-200℃
用来阻止积分作用所产生的上过冲或下过冲
010
SPv
比例带
分离
0-200℃
用来阻止比例作用所产生的上过冲和下过冲
当SP=0时无此作用，自整定后自动为0
025
PIv
制冷比例
1-100
1.设置制冷比例
2.PIV=0为位式制冷控制或报警控制
000
AHv
上限报警
参数
0-100℃
1.设置上限偏差报警参数
2.当PIV≠0时，AHV为制冷起始值
3.若仪表为下限向下报警功能时，此参数为下限报警值
010
Tv
(加热端)输出循环周期
1-100秒
设置控制器输出循环时间（加热端）
当电流或电压输出时为输出平滑系数，系数越大越平滑
继电器输出：20
电压输出：3
可控硅触发：3
Btv
温度修正参数
0-200℃
用以修正温度误差,默认值为100（对应环境温度）,每1个单位为1度
100
rv
温度范围
（20-99）*10℃
测温范围调整值（特殊功能仪表无此项）
40
Atv
自整定参数
1,2,3
用于使PID参数自动适应用户系统的自动演算功能
000
Lkv
参数锁
0,1
当LKv为000时所有内部参数锁定,
当LKv为001时,内部参数允许修改
000
2.如需位式控制，请修改下列参数为 Pv=0 dv=下回差值，SPv=0 （无需回差值，则dv=0）
