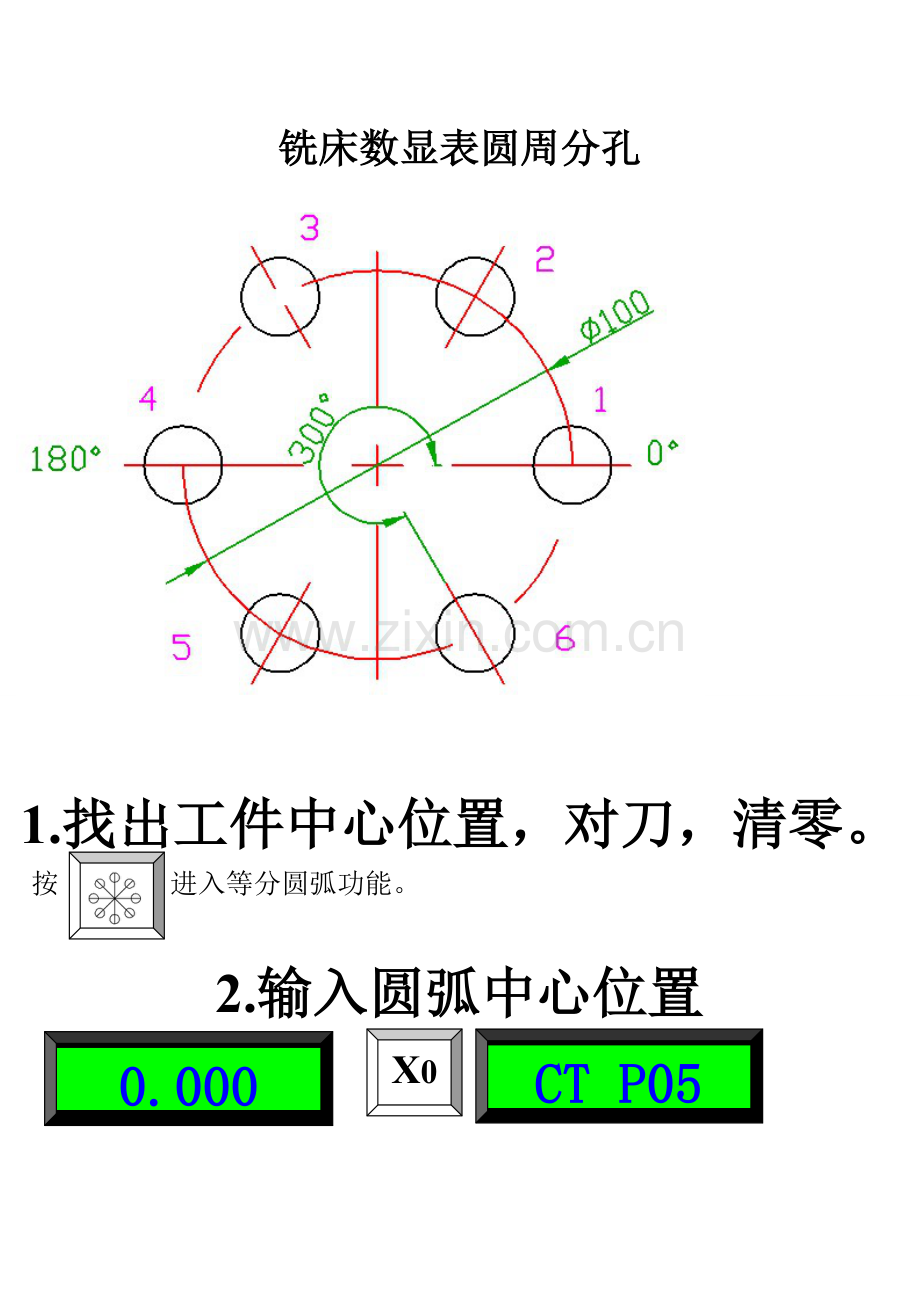

铣床数显表圆周分孔

1. 找出工件中心位置，对刀，清零。
按 进入等分圆弧功能。

2.输入圆弧中心位置
CT P05
X0

0.000

Y0

0.000

ENT
X0

按

ENT

Y0

按 不一步

3.输入圆弧直径
DI A
100.000

0.000

Y0

X0

ENT
0
1

0
按

按 下一步

4. 输入等分圆弧的点数
可以看作是用6个
点把0º～300º圆弧等分成5段。
NUMBER
6

Y0

X0

6
ENT

按

按 下一步

也可以看作，用7个点把圆分成6段。

NUMBER
7

Y0

X0

7
ENT

按

按 下一步

5. 输入起始角度

5T ANG
0

Y0

X0

0
ENT

按

按 下一步

6. 输结束角度
若等分圆弧点数置为6。
ED ANG
300.000

Y0

X0

ENT
0
3
0

按

按 下一步

若等分圆弧点数置为7。

ED ANG
360.000

Y0

X0

ENT
0
3
6

按

按 下一步

7. 进入加工状态，显示第一点的位置。
等分5段的显示结果
NO I
50.000

0.000

Y0

X0

NO I
50.000

0.000

Y0

X0

等分6段的显示结果

8. 移动机床至轴显示为零，即为第一点位置，加工中的第1个孔，
用 可显示下一个加工点的位置，移动机床至轴显示为零即可。

9.按 可随时退出PCD功能。
