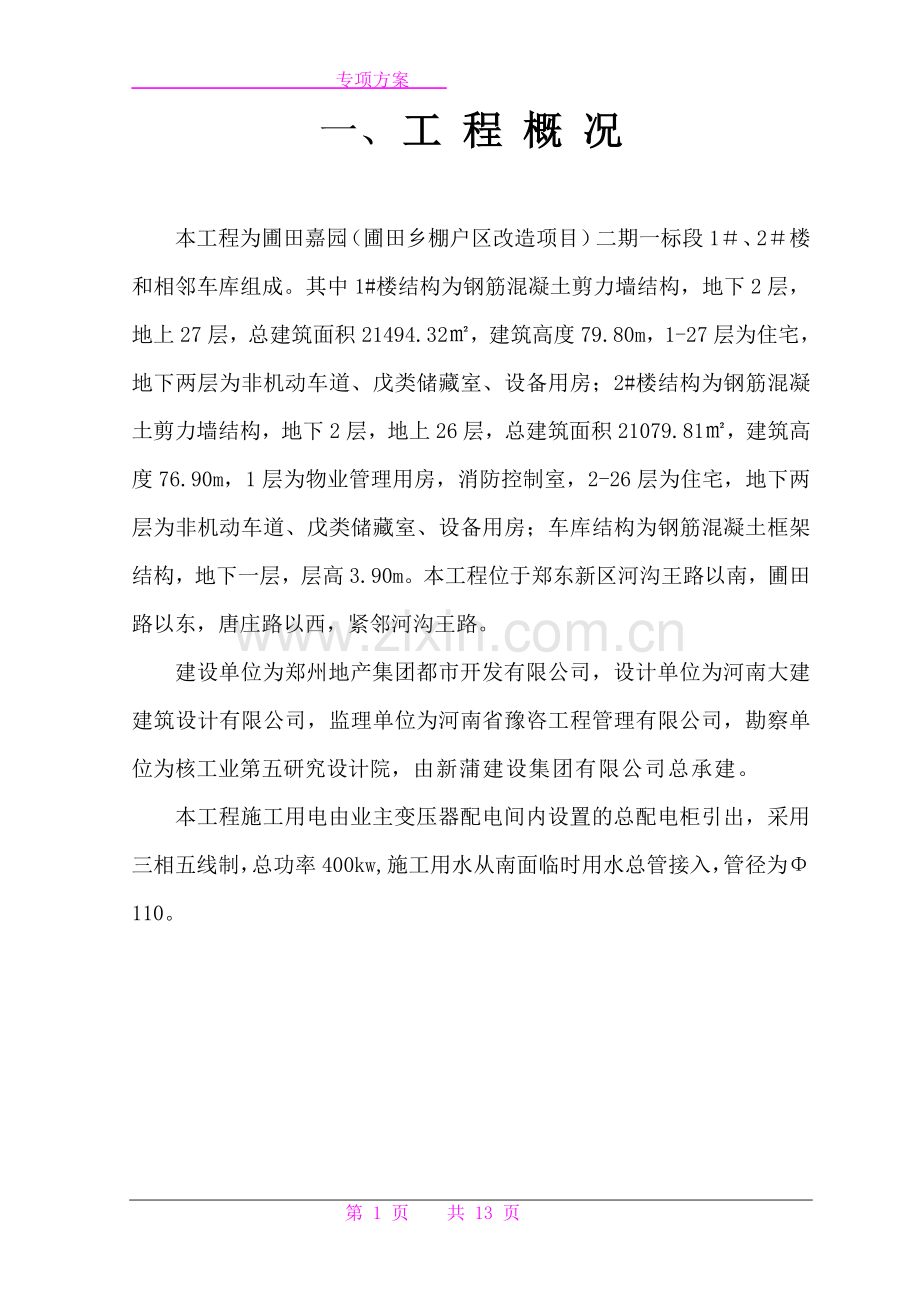

1、 专项方案 一、 工 程 概 况本工程为圃田嘉园(圃田乡棚户区改造项目)二期一标段1、2楼和相邻车库组成。其中1#楼结构为钢筋混凝土剪力墙结构,地下2层,地上27层,总建筑面积21494.32,建筑高度79.80m,1-27层为住宅,地下两层为非机动车道、戊类储藏室、设备用房;2#楼结构为钢筋混凝土剪力墙结构,地下2层,地上26层,总建筑面积21079.81,建筑高度76.90m,1层为物业管理用房,消防控制室,2-26层为住宅,地下两层为非机动车道、戊类储藏室、设备用房;车库结构为钢筋混凝土框架结构,地下一层,层高3.90m。本工程位于郑东新区河沟王路以南,圃田路以东,唐庄路以西,紧邻河沟王

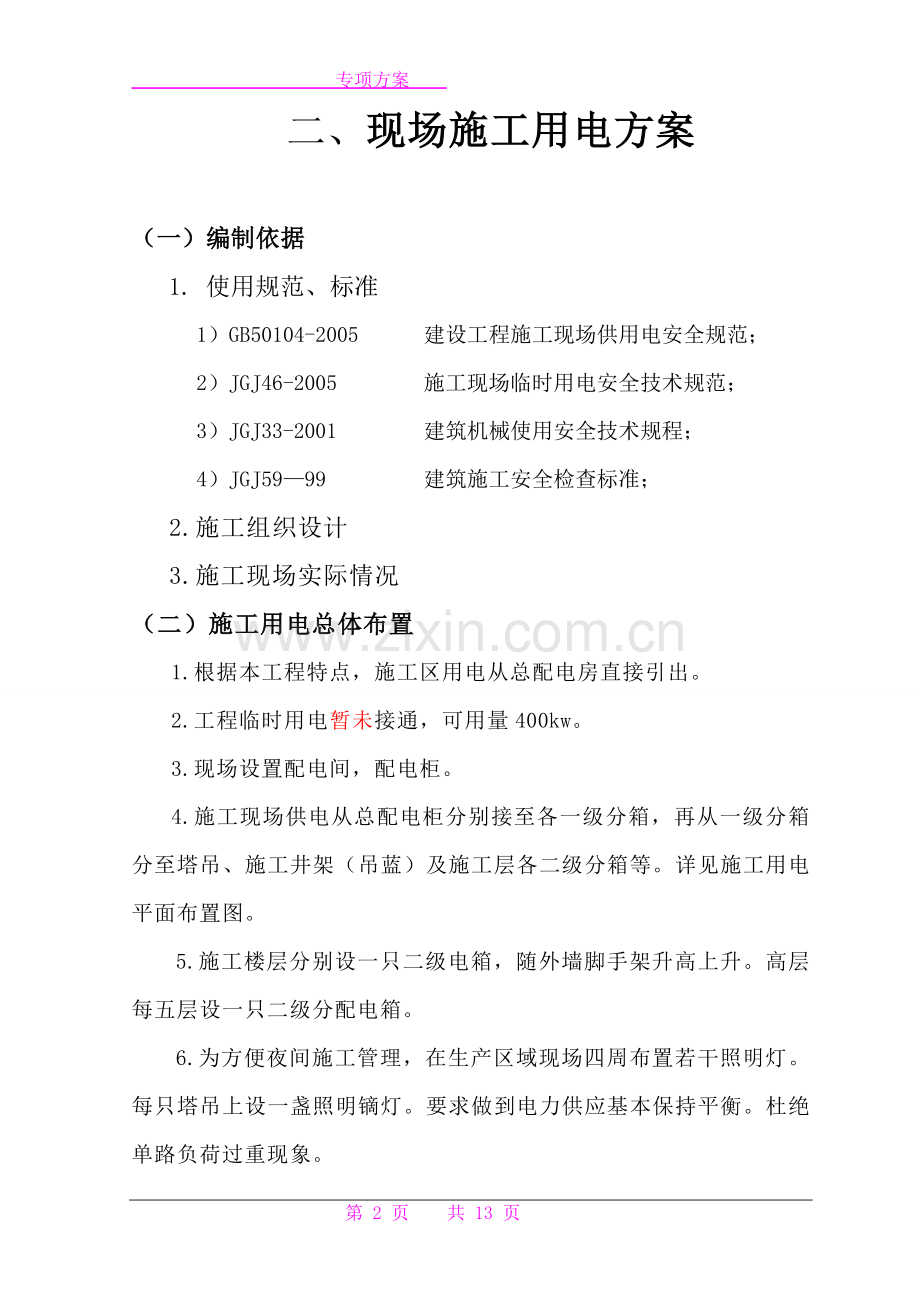

2、路。建设单位为郑州地产集团都市开发有限公司,设计单位为河南大建建筑设计有限公司,监理单位为河南省豫咨工程管理有限公司,勘察单位为核工业第五研究设计院,由新蒲建设集团有限公司总承建。本工程施工用电由业主变压器配电间内设置的总配电柜引出,采用三相五线制,总功率400kw,施工用水从南面临时用水总管接入,管径为110。二、现场施工用电方案(一)编制依据1. 使用规范、标准1)GB50104-2005 建设工程施工现场供用电安全规范; 2)JGJ46-2005 施工现场临时用电安全技术规范;3)JGJ33-2001 建筑机械使用安全技术规程;4)JGJ5999 建筑施工安全检查标准;2.施工组织设计3
3、.施工现场实际情况(二)施工用电总体布置1.根据本工程特点,施工区用电从总配电房直接引出。2.工程临时用电暂未接通,可用量400kw。3.现场设置配电间,配电柜。4.施工现场供电从总配电柜分别接至各一级分箱,再从一级分箱分至塔吊、施工井架(吊蓝)及施工层各二级分箱等。详见施工用电平面布置图。5.施工楼层分别设一只二级电箱,随外墙脚手架升高上升。高层每五层设一只二级分配电箱。6.为方便夜间施工管理,在生产区域现场四周布置若干照明灯。每只塔吊上设一盏照明镝灯。要求做到电力供应基本保持平衡。杜绝单路负荷过重现象。(三)配电室、配电箱、开关箱的设置及线路图:1)、配电室;为了便于对现场配电系统作安全技
4、术管理和维护,现场设配电房一间,安装主配电柜一台,电源由甲方提供的配电房出线端经1202铜芯电缆线引入。现场配电室的选择应根据现场负荷的类型,大小和分布特点,环境特征等进行全面考虑,配电室尽量靠近负荷中心,以减少配电线路的长度和减小导线截面,提高配电质量,配电线路清晰,尽量避开多尘,震动、高温、潮湿等场地。2)、配电箱;现场按设备布置。主要设备单独供电,沿施工道路埋设,级箱出线至用电设备采用电缆供电,级箱后为次要施工机械供电,按现场实际情况采用缆线或架空线路供电,悬挂明显标志,确保用电安全。配电箱具体装设位置按施工总面布置图,分配电箱与开关箱的距离不超过30米,开关和与其控制的固定式用电设备的
5、水平距离不超过5米。3)、配电箱、开关箱应装设端正、牢固、移动式应装设在坚固的支架上。固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3米,小于1.5米之间,移动式配电箱、开关箱的下底与地面的垂直距离大于0.6米小于1.5米。4)、配电箱内的电器应安装在有机绝缘板上,并整体紧固在配电箱内,配电箱、开关箱内的开关电器(含插座应按其规定的位置紧固在电器的安装板上不得歪斜和松动)。配电箱,开关箱内的连接应采用绝缘导线,接头不得松动,不得有外露带电部份。配电箱、开关箱内的工作零线应通过接线端子板连接,应与保护接零端子板分设。配电箱、开关箱必须防雨、防尘、防火。总配电箱、分配电箱、旁边配置绝缘灭火器
6、,严禁箱、线附近使用明火。5)、配电室、配电箱、开关箱的线路图: 本工程实行三级配电如下图: 配电箱(或配电室) 分配 分配 分配 分配 分配电箱 电箱 电箱 电箱 电箱 开 关 箱(四)用电负荷计算本工程用电高峰期内用机具设备详见施工机械配备表。根据此表,最高用电量为(282.75kVA)。业主供电315KVA,满足最高峰时用电要求。地平面电缆敷设于电缆沟内,过道路时从预先留好的过路槽内通过,上面盖厚铁板保护;照明线路室内采用塑料护套线,室外采用截面积为10mm2的BXF型铜芯橡皮绝缘电线,用电设备接零保护线采用截面积大于5mm2的BVR型铜芯聚氯乙烯绝缘软线。1、用电负荷计算施工机械配备表
7、序号机 械 名 称数量用电量(KW)备注1塔 吊431.72+21.12=105.62吊 蓝7157=1053搅 拌 机35.55=16.54钢筋切断机23.52=75钢筋弯曲机42.84=11.26交流电焊机4264=1047闪光对焊机11008插入振动机61.56=99木工锯板机61.54=910潜水泵102.210=2211施 工电 梯2152=3012以上合计;519.3(KW)以上总用电量为: P,1.1K1P1COS 1.10.6519.30.75257.05 KW照明按照以上总用电10计算即25.7KW,故总用电量为:P=282.75KW。建设单位提供的施工用电315KW,电源满
8、足施工需要。2、导线选择1)电源到总配电箱的电缆为1202,三相五线电缆。2)从总箱到一级分箱电缆为902,三相五线电缆。3)从一级分箱到二级分箱电缆为502三相五线电缆。4)塔吊电梯电缆为352三相五线电缆。(五) 电器装置选择1.配电器、开关箱内的电器必须可靠完好,不准使用破损,不合格的电器。2.总配电箱应装总隔离开关和分路隔离开关,总熔断器和分路熔断器或总自动开关和分路自动开关,以及漏电保护器。3.总配电箱应装设电压表,总电流表、总电表及其它电表。4.分配电箱应装设总隔离开关和分路隔离开关以及总容断器和分路熔断器。5.每台用电设备应有各自专用的开关箱,必须实行一机一闸一保护制,严禁使用同
9、一个开关直接控制二台及二台以上用电设备(含插座)。6.开关箱内的开关电器必须在任何情况下都可以使用电设备实行电源隔离。7.开关箱中必须装设漏电保护器,除作保护零线外,必须在设备负荷线首端处装置漏电保护器。 8.漏电保护应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。9.漏电保护器选择应是质量好的优质产品,开关箱内的漏电保护器其额定漏电动作应不大于30mA,额定漏电动作时间应小于0.15s。10.总配电箱和开关箱间两级漏电保护器的额定漏电动作电流以及额定漏电动作时间应作合理配合,使之是有分级分段保护的功能。11.配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面,严禁在箱体的
10、顶面、侧面、后面或箱面处。进出线应加护套分路成束并做防水弯,导线束不得与箱体进、出口直接接触。移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。12.进入开关箱的电源线,严禁用插销连接。(六)接地与接地电阻1.变压器的工作接地电阻值不得大于4欧姆。2.保护零线除必须在配电室或总配电箱处重复接地外,还必须在配电线路的中间处和末端处重复接地,电动机械作保护零线重复接地。3.保护零线每一重复接地装置的接地电阻值不大于10欧姆。4.不得用铅导体做重复接地或地下接地线,重复接地体桩用钢管或角钢,入土深度2.5米。5.施工现场所有用电设备,除作保护接零外,必须在设备负荷线首端处设置漏电保护器。接地线应采用
11、焊接、压接、螺栓连接,严禁缠绕或勾挂连接。(七) 使用与维护1.所有配电箱均应标明其名称,用途并标注出分路标记,门锁齐全,专人负责定期进行检查和维修,由专业电工负责。2.配电箱、开关箱检查维修时,必须将具前一级相应的电源开关分闸断电,并悬挂停电检修标志,必要时派专人看护,严禁带电作业。3.送电操作顺序为:总配电箱分配电箱移动配电箱。4.停电操作顺序为:开关箱分配电箱总配电箱5.施工现场停工作业1小时以上,应将动力开关箱断电上锁。6.配电箱,开关箱内不得有任何杂物,保持清洁,并不得挂接其它临时用电设备。(八)临时供电系统安全措施本工程施工现场用电贯彻执行“安全第一,预防为主”的方针,确保在施工现
12、场用电中的人身安全和设备安全,并使施工现场供用电设施的设计、施工、运行及做到安全可靠。1.总配电箱的位置选择符合下列要求:1)靠近电源,便于线路引入和引出;2)保证不受冲击,不积水,地面排水坡度大于0.5。2.埋设电缆线路1)埋设电缆线路的沟槽深度0.6m,沟底铺砂100厚;2)在同一内档距内,一根导线的接头不得多于1个,同一条线路在同一档距内接头不应超过2个,超过时采用过路电箱架设。3.接地保护1)大型机械设备的金属外壳采取可靠的接地保护。2)电器设备的工作零线与保护接地线必须分开,保护零线上严禁设开关或者熔断器。3)用电设备接地线采用并联接地方式,严禁串联接地或接入堆线。4)接地线采用焊接
13、、压接、螺栓连接或其它可靠方法连接,严禁缠绕或勾挂连接。4.防雷保护施工现场桩机设备,均加装防雷保护装置;5.配电箱和开关箱1)配电箱和开关箱安装牢固;2)地面上所设的配电箱和开关箱,附近不可堆杂物;3)配电箱和开关箱的进线口和出线口设于侧面和底面,电源引出线设防水弯头;4)照明和动力合用同一配电箱时,分别配闸刀。6.熔断器和插座1)熔断器和插座规格应满足被保护的线路所需的要求,严禁使用不合格熔断器,严禁使用铜丝代替熔丝。2)熔丝熔断后,必须查找原因,经检查无误后方可更换,装好后方可送电。3)插销和插座必须配套使用。7.移动式电动工具和手持式电动工具1)长期停用或新领的移动式电动工具和手持式电
14、动工具在使用以前进行检查是否有漏电情况发生;2)使用的移动式电动工具当采用插座连接时,插座插头应无损伤、无裂纹,且绝缘良好;3)使用的移动式电动工具,人员因故离开现场暂停工作或突然停电时,应拉开电源;4)使用的移动式电动工具加装高灵敏性漏电保护装置;5)使用的移动式电动工具,其缆线应按电器规格和使用环境要求选用,电缆避开热源,不得在地上拖拉。8.电焊机1)电焊机按区域集中布置;2)电焊机应设置空载保护装置。3)室外电焊机设置在干燥场所,并设遮棚;4)电焊机的裸露导电部分和转动部分加装安全护罩;5)焊把钳绝缘必须良好;6)电焊机二次引出线长度不宜大于30m。不使用钢筋网片作连接线。9.照明1)照
15、明线路布置整齐,位置相对固定;2)室内固定式照明灯具高度不得小于2.5m,室外安装的照明灯具不得低于3m。安装在露天工作场所的照明灯具选用防水性灯头;3)照明线路不得接触潮湿地面,不得接近热源和直接挂于金属勾挂上。4)照明灯具与易燃物之间,按规定保护一定的安全距离,当间距不够时,采取有效的隔离措施。(九)特殊季节安全用电措施本工程施工时间长,正处在梅雨夏天高温季节,项目部将采取下列措施确保施工安全:1.夏天为雷雨季节,脚手架、塔吊等高耸的导电物体应作好防雷接地。2.所有的电缆接头全用高压防水绝缘胶布包扎并架高,以防雨水渗入而漏电。3.全部电器设备应加盖防雨设施,以防雨淋。4.登高作业时要脚下清
16、洁无污泥,以防站立不稳发生意外。5.当遇暴雨、台风时,应停机、停电。 6.雨天进行钢筋焊接时,应有防雨措施;7.工作场地四周排水沟要及时疏通,确保施工正常进行。工作场地、运输道路,应采取适应的防滑措施确保安全;8.机电设备应采取防雨、防淹措施,安装接地安全装置,机动电闸箱的漏电保护装置要可靠,机械设备应有防雨棚,其电源线路要绝缘良好,要有完善的保护接零;9.安排落实专用防台物资,放在专用仓库内备用,不得挪作他用。防台期间,每天安排不少于2人轮流值班,发现险情及时上报,并组织力量及时抢救;10.在台风来临之前应对脚手架、临时设施加强安全检查。11.夏季应做好防暑降温工作。12.临时用电详见平面布置图。三、施工临时用水布置1.施工临时用水计算本工程现场用水由业主提供的供水管供给。2.施工用水布置1)业主提供水源,本工程引出管径为110水管沿主马路铺设,分管管径75分别接入各号房底层,采用PPR给水管便于布设和维修。2)施工用水根据施工现场总平面布置布设水管。留增压泵位置。3)楼层施工用水采用50钢管作立管,每层留置20球阀及接口。用胶管接至使用点。3.平面排水布置1)在施工场地布置排水沟。2)在场地内设置沉淀池,场地废水经沉淀后方能排入市政窨井内,沉淀池派人定时清理。临时用水和排水详见平面布置图。 第 13 页 共 13 页
