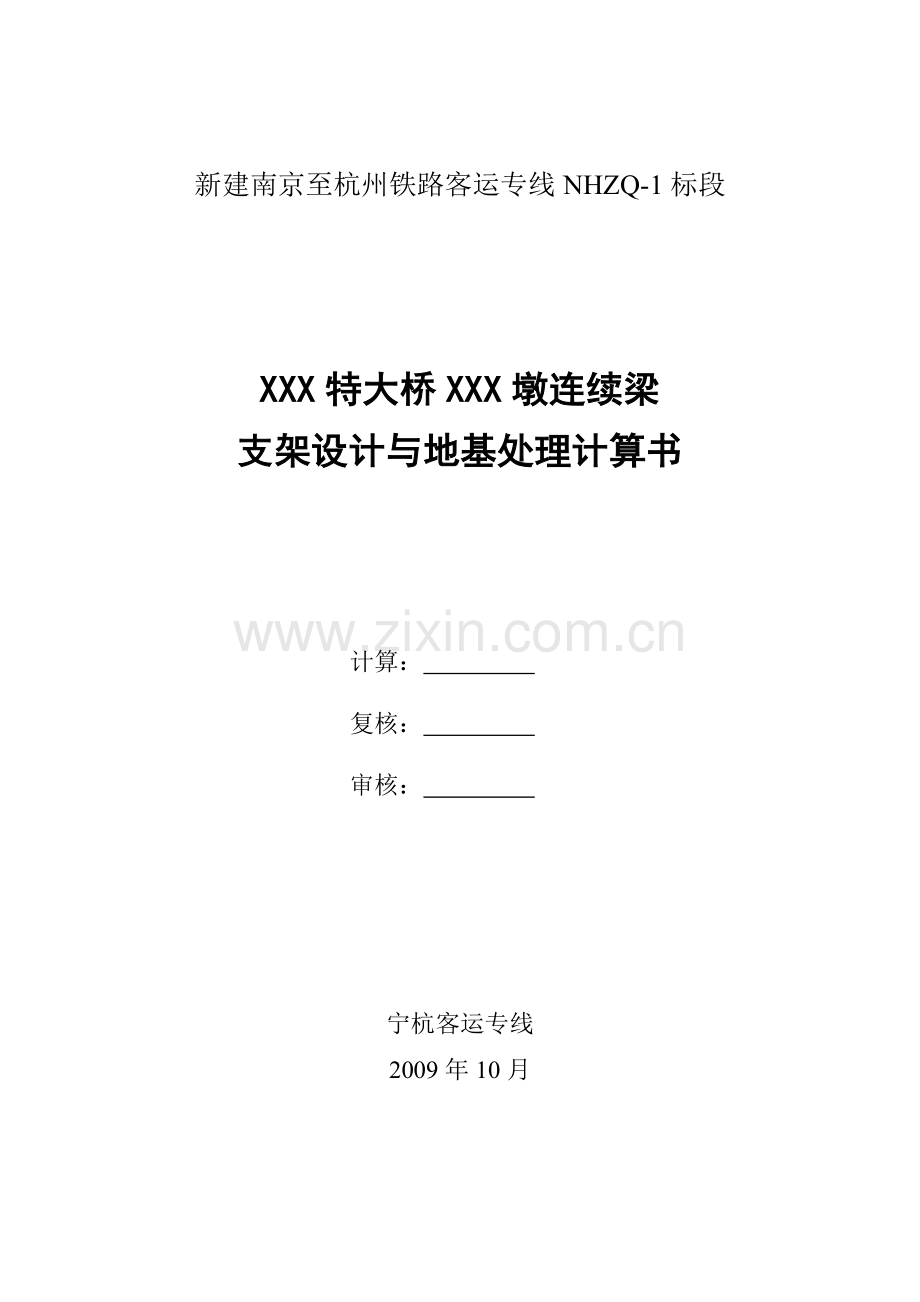

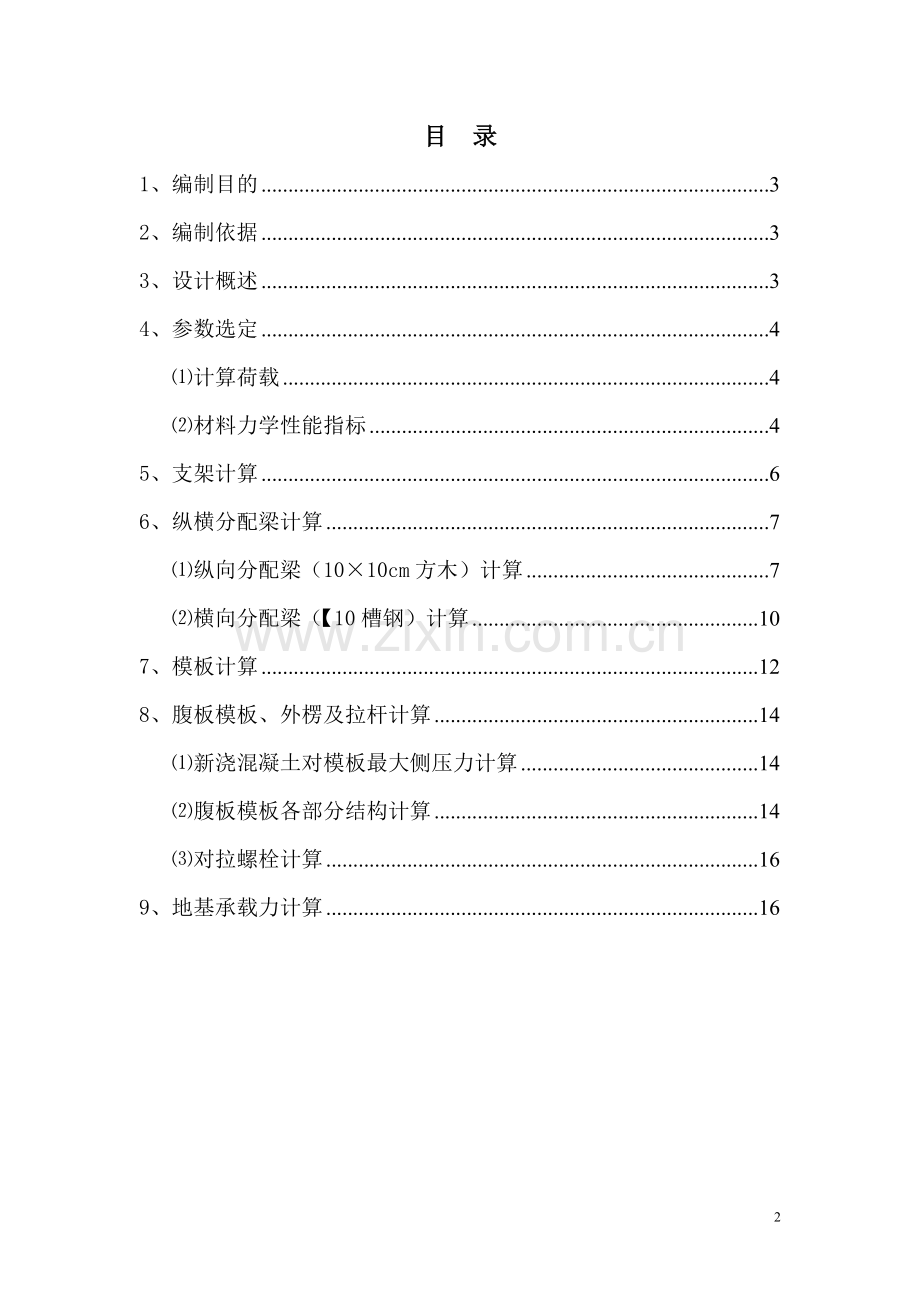

1、新建南京至杭州铁路客运专线NHZQ-1标段XXX特大桥XXX墩连续梁支架设计与地基处理计算书计算: 复核: 审核: 宁杭客运专线2009年10月目 录1、编制目的32、编制依据33、设计概述34、参数选定4计算荷载4材料力学性能指标45、支架计算66、纵横分配梁计算7纵向分配梁(1010cm方木)计算7横向分配梁(【10槽钢)计算107、模板计算128、腹板模板、外楞及拉杆计算14新浇混凝土对模板最大侧压力计算14腹板模板各部分结构计算14对拉螺栓计算169、地基承载力计算161、编制目的为了确保句容河特大桥17#-20#墩连续梁支架设计、地基基础处理方案安全、可靠,更好的指导该处连续梁施工,

2、编制此计算书。2、编制依据句容河特大桥17#-20#墩连续梁支架现浇施工方案;建筑施工计算手册 中国建筑工业出版社 江正荣 2006.4; 好意懂结构分析器软件分析、计算结果。3、设计概述句容河特大桥17#-20#墩设计为(40+72+40)m的连续梁,根据现场实际情况,选定满堂支架方案现浇连续梁。支架布置形式为:顺桥向立杆按60cm布置,横桥向立杆底板处按60cm布置,腹板处按30cm布置,翼板处按60cm布置,立杆步距按120cm布置。纵横方面每隔5m设置剪刀撑,剪刀撑与地面夹角为45-60。在支架横桥方向设置16a槽钢,间距同支架横桥向立杆布置间距一致。顺桥向铺设方木,腹板按1515cm

3、方木满铺,底板按1010cm方木间距0.2m布置,翼板按1010cm方木间距0.3m布置.连续梁模板采用厚度18mm竹胶板。腹板拉杆采用直径20mm圆钢。地基处理形式为:清除表面种植土后压实,回填5%石灰改良土,分层碾压每层厚度不大于30cm,铺设20cm碎石,浇筑20cm厚C20混凝土垫层基础。4、参数选定计算荷载梁体荷载连续梁最大混凝土高度:腹板高6.2m,底板厚1.0m,顶板厚0.4m,翼板端厚0.28m。混凝土高6.2m处:F1=6.226161.2KN/m2;混凝土高1.4m处:F2=1.42636.4KN/m2;混凝土高0.5m处:F3=0.52613.0KN/m2;图1 连续梁自

4、重荷载分布图施工荷载施工人员机具荷载:取F4=3.5 KN/m2振捣混凝土产生荷载:取F5= 3KN/m2支架模板自重模板:取F6=2.0 KN/m2支架:取F7= 2.5KN/m2材料力学性能指标4.83.5mm钢管:截面惯矩:I0=1.215105mm4杆截面积:A=4.893cm2截面抵抗矩:W=5.078103mm3回转半径:i1.578cm单位重量:3.841kg/m1010cm和1515cm方木:落叶松容许抗弯应力=14.5MPa,弹性模量E=11103MPa。截面惯性矩:I(1010cm)=bh3/12=0.10.13/12=8.3310-6m4I(1515cm)=bh3/12=

5、0.150.153/12=4.2210-5m4截面抵抗矩:W(1010cm)= bh2/6=0.10.12/6=1.6710-4m3W(1515cm)= bh2/6=0.150.152/6=5.6310-4m3截面积:A(1010cm)=bh=0.10.1=0.01 m2A(1515cm)=bh=0.150.15=0.0225 m2【10槽钢:截面惯矩:Ix=198cm4截面面积:A=12.7cm2截面抵抗矩:Wx=39.7cm3回转半径:ix3.95cm单位重量:10kg/mt=18mm竹胶板弹性模量E=1.0104MPa强度=11Mpa截面惯性矩:I=bh3/12=10.0183/12=4

6、.8610-7m4截面抵抗矩:W= bh2/6=10.0182/6=5.4010-5m3截面积:A=bh=10.018=0.018 m25、支架计算支架受力计算底板下单个钢管支架受力计算P(3.53.02.02.5)0.60.6261.40.60.617.1KN腹板下单个钢管支架受力计算P(3.53.02.02.5)0.30.6266.20.30.631.0KN翼板下单个钢管支架受力计算P(3.53.02.02.5)0.60.6260.50.60.68.6KN查建筑施工计算手册8模板工程立杆容许荷载N表,横杆布距1.25m时,483.5mm钢管对接立杆容许受力33.1 KN,单杆最大受力为31

7、.0 KN33.1 KN,满足要求。支架稳定性计算根据计算腹板下单根钢管受力最大为31.0 KN,根据现场实际情况,支架搭设最大高度为14m,考虑扣件、横杆、斜杆、托架等的重量,则单根钢管最大轴力为:N=31.0+140.0384232.1 KN单根钢管最大轴力: 32.1KN;回转半径:i15.8mm。计算长细比l/i0.6m/15.8mm38查表知轴心受压构件稳定系数=0.8单根钢管支架的稳定承载设计值:Nd=A=0.848921510-3=84.1KNN=32.1kN(满足要求)。6、纵横分配梁计算纵向分配梁(1010cm方木)计算方木受力计算该处连续梁纵向分配梁采用1515cm和101

8、0cm方木,布置腹板布置1515cm间距0.15m的方木(满铺),底板布置1010cm间距为0.2m的方木(静距0.1m),翼板布置1010cm间距为0.3m的方木(静距0.2m),计算跨度0.6m。作用在横梁上的均布荷载为:腹板处:q=Fb=(266.2+11)0.15=25.8KN/m 底板处:q=Fb=(261.4+11)0.2=9.5KN/m翼板处:q=Fb=(260.5+11)0.3=7.2KN/m(按五跨连续建立模型)计算荷载底板q=9.5KN/m,计算跨度取l=0.6m(1010cm方木):计算结果计算结果分析变形:最大变形出现在2#和10#节点,挠曲变形值为:1.38mm600

9、/400=1.5mm,横梁挠度满足规范要求。强度:最大弯矩出现在2#、3#、8#和9#单元,最大弯矩值为:1.44 KN.m,=M/W=1.44103/(1.6710-4)=8.6106Pa=8.6MPa=14.5Mpa,方木强度满足规范要求。综上,底板1010cm横梁方木受力满足要求。计算荷载腹板q=25.8KN/m,计算跨度取l=0.6m(1515cm方木):计算结果:计算结果分析:变形:最大变形出现在2#和10#节点,挠曲变形值为:0.74mm600/400=1.5mm,横梁挠度满足规范要求。强度:最大弯矩出现在2#、3#、8#和9#单元,最大弯矩值为:3.91KN.m,=M/W=1.4

10、4103/(5.6310-4)=2.6106Pa=2.6MPa=14.5Mpa,方木强度满足规范要求。综上,腹板1515cm横梁方木受力满足要求。横向分配梁(【10槽钢)计算型钢受力计算作用在纵梁上的均布荷载为每腹板处0.05m一道、底板处0.2m一道和翼板处0.3m一道从横向方木传递的力: 腹板处:F= 172.20.050.3=2.6KN 底板处:F= 47.40.20.6=5.7KN翼板处: F= 24.00.30.6=4.3KN(按五跨连续建立模型)计算荷载取F= 5.7KN,计算跨度取l=0.6m:计算结果计算结果分析变形:最大变形出现在2#和10#节点,挠曲变形值为:0.3mm60

11、0/400=1.5mm,横向槽钢挠度满足规范要求。强度:最大弯矩出现在2#、3#、8#和9#单元,最大弯矩值为:1.62 KN.m,=M/W=1.62103/(3.9710-5)=40.8106Pa=40.8MPa=175Mpa,槽钢强度满足规范要求。综上所述,横向槽钢受力满足要求。7、模板计算模板受力计算底模板均布荷载为:161.2+6.5=167.7kN/m2,q=Fb=167.71=167.7KN/m (按五跨连续建立如下模型)(腹板处方木按0.2m间距铺设建立模型)计算结果结果分析变形:以跨中最大变形为准,出现在2#和10#节点,挠曲变形值为:0.36mm200/400=0.50mm。

12、竹胶板挠度满足规范要求。强度:最大弯矩出现在2#、3#、8#和9#单元,最大弯矩值为:0.71 KN.m,=M/W=0.71103/(6.6710-5)=10.6106Pa=10.6MPa=11Mpa,竹胶板强度满足规范要求。综上所述,竹胶板受力满足要求。8、腹板模板、外楞及拉杆计算新浇混凝土对模板最大侧压力计算Pmax=cH (1) Pmax=0.22ct012V1/2 (2) 采用内部振捣器振捣时,新浇注的混凝土作用于模板的最大的侧压力,可按上述二式计算,并取二式中的较小值。 混凝土的容重,取26 kN/m3t0混凝土初凝时间,取8小时;1外加剂影响系数;2坍落度影响系数;V混凝土浇筑速度

13、,取0.3m/h(每小时浇筑0.3米)。Pmax =0.222681.21.150.30.5=35KPaPmax =266.2=161.2 KPa取Pmax =35KPa:采用计算对模板的最大侧压力Pmax =1.2Pmax =1.235=42 KPa。腹板模板各部分结构计算竖向肋板间距计算(采用挠度控制计算)面板选用厚18的木胶板;取10cm宽单元计算; I=bd3/12=1001.83/12=48.6cm4qpb420.14.2KN/ml(128EI/(400q))1/3(128900048.6/400/4.2)1/3=0.32m,现场按间距0.3m进行布置。竖向肋板断面和横向钢管间距计算

14、竖向肋板采用10cm10cm方木I=bh3/12=10103/12=833cm4qpb420.14.2KN/ml(128EI/(400q))1/3(1289000833/400/4.2)1/3=0.83m采用0.6m,直径48mm,壁厚3.5mm的钢管。M=ql2/84.20.62/8=0.189KN.mW=1/610102=167cm3=M/W=0.189/167=1.1MPa14.5 MPa,满足要求;横向钢管承载力计算横向钢管为集中荷载下的连续梁P0.10.6422.52KNM=Pl/4=2.520.1/40.063KN.m=M/W =0.063/5078=12.4 MPa 175 MP

15、a,满足要求;f=pl3/(48EI)=2.520.63/(482.11.215)=0.44mm0.6/400=1.5mm,满足要求。、木面板计算 选用厚18 的竹胶板,取1cm宽,1m长的板带进行计算P420.010.42KN/mMpl2/80.4211/8=0.053KN.mW=1/611.82=0.54cm3=M/W =0.053/0.54=0.1 MPa 450 mm2 ,满足要求。9、地基承载力计算根据计算单根钢管支架的最大受力为31.0kN,取其垫板单元尺寸为:0.3m0.6m。 31.0/(0.30.6)172.2KPa17#-20#连续梁基础处理方式为:采用5%石灰改良土+20cm碎石换填做垫层使地基基本承载力达到300 KPa,在垫层上再浇注一层厚度20cm的C20混凝土垫层基础,总上所述,地基承载力满足要求。19
