文件编号：JSBZ-PG-0003
生效日期：2009-12-16

版 本 号：V1.0
页 码：第 1 页 共 6 页

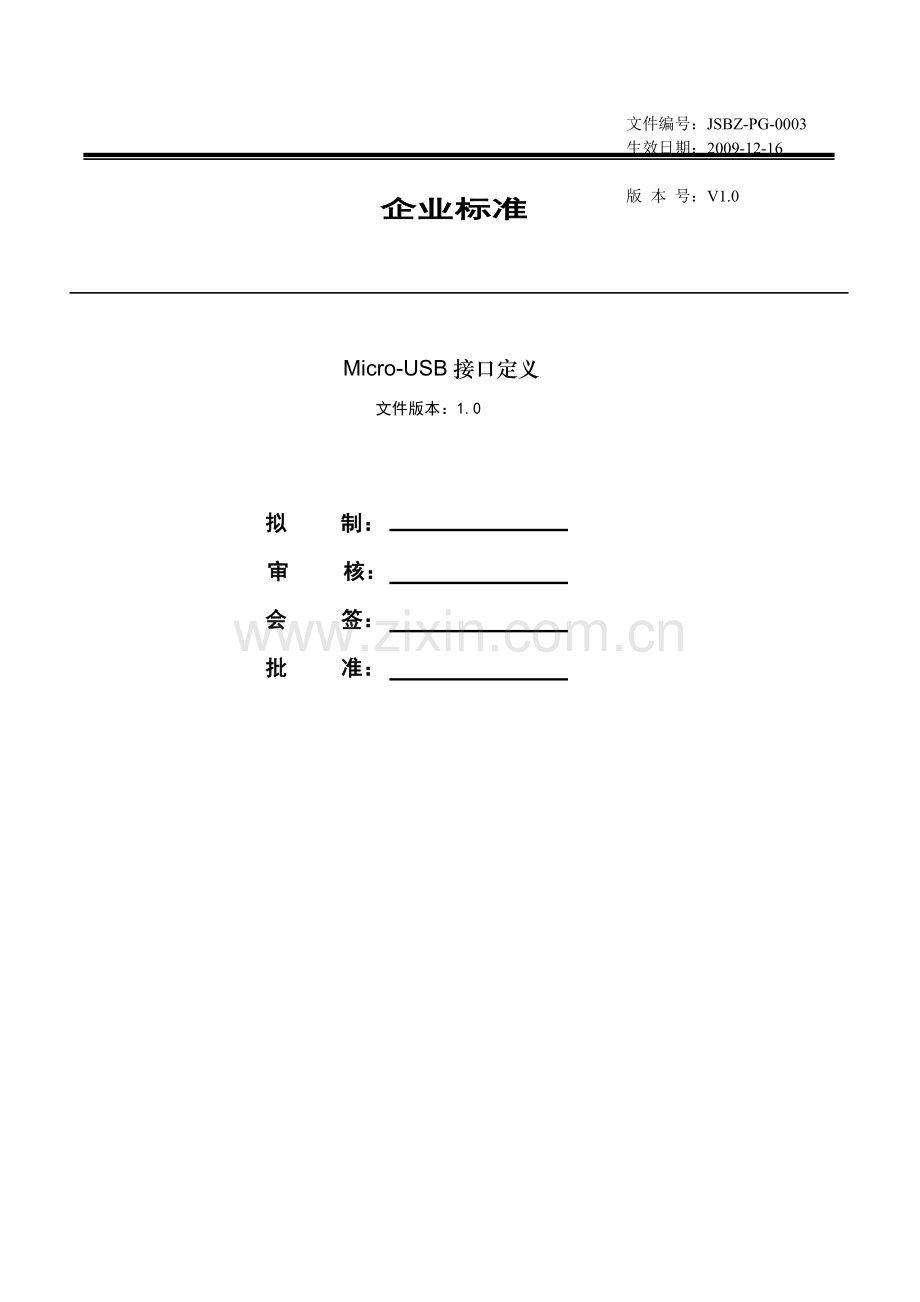

企业标准

Micro-USB接口定义
文件版本：1.0

拟 制：
审 核：
会 签：
批 准：

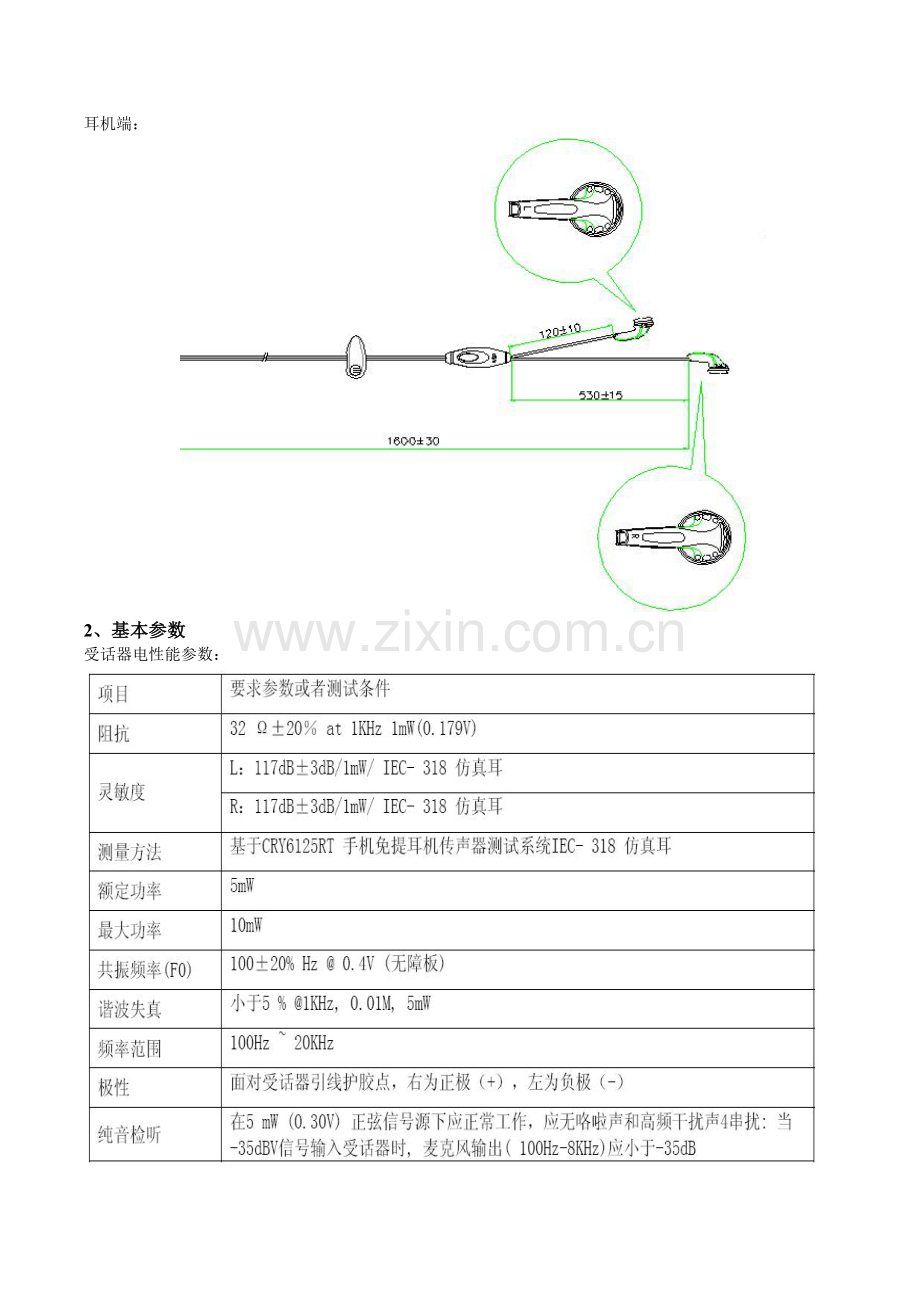

耳机端：

2、基本参数
受话器电性能参数：

麦克风电性能参数：

3、线材性能：
直流电阻值：〈1欧姆/1M，绝缘阻抗：〉10M欧姆，受话器的GND要与MIC的GND分开。最后在公头连接处相连。如图所示：

三、USB下载线与数据线图及说明

1、下载线与数据线连线图

数据线：
Pin1
Pin2
Pin3
Pin4
Pin5
Vbus
I USB-DM(D-)
USB-DP(D+)
D/NC
GND
黑色
棕色（如果有）
绿色
白色
红色
下载线：

Pin1
Pin2
Pin3
Pin4
Pin5
Vcharge接USB转串口的VDD
NC
RXD
TXD
GND

图三 USB转串口线连线图

2、下载线与数据线说明

1、下载线说明
该数据线为工厂定制＋生产部加工。该数据线分别连接计算机的标准USB 接口和手机的系统连接器，将计算机的USB 接口转换成串口的接口和电平转换，完成手机与计算机的通讯。
该线完成的功能有：将手机代码通过工具软件下载到手机主板；通过工具软件实现计算机备份及管理手机电话簿，通过计算机发送短信息等功能；通过修改计算机设置，可使计算机通过手机上互联网。

注意事项：
1）特别要求GND 与外壳的地连接起来，并保证焊接质量接地良好。
2）外接电源的电压要求是3.5~4.2V。
3）外接电源时请注意电源的正、负极。红色线接电源正极（＋），黑色线接电源负极（－）。

2、数据线说明
1）数据线的一端为USB接口，另一端为MINI USB接口。
2）数据线的各个接线端子需要保护。
3）最大工作电流小于400mA。
4）数据线连续工作至少要保证16小时。
5）数据线的长度为1500+/-30mm。
6）特别要求GND 与外壳的地连接起来，并保证焊接质量接地良好。
7）数据线金属接头的外漏长度根据实际的壳体外形，可以和厂商沟通调整。

四、手机主板母座标准尺寸图
