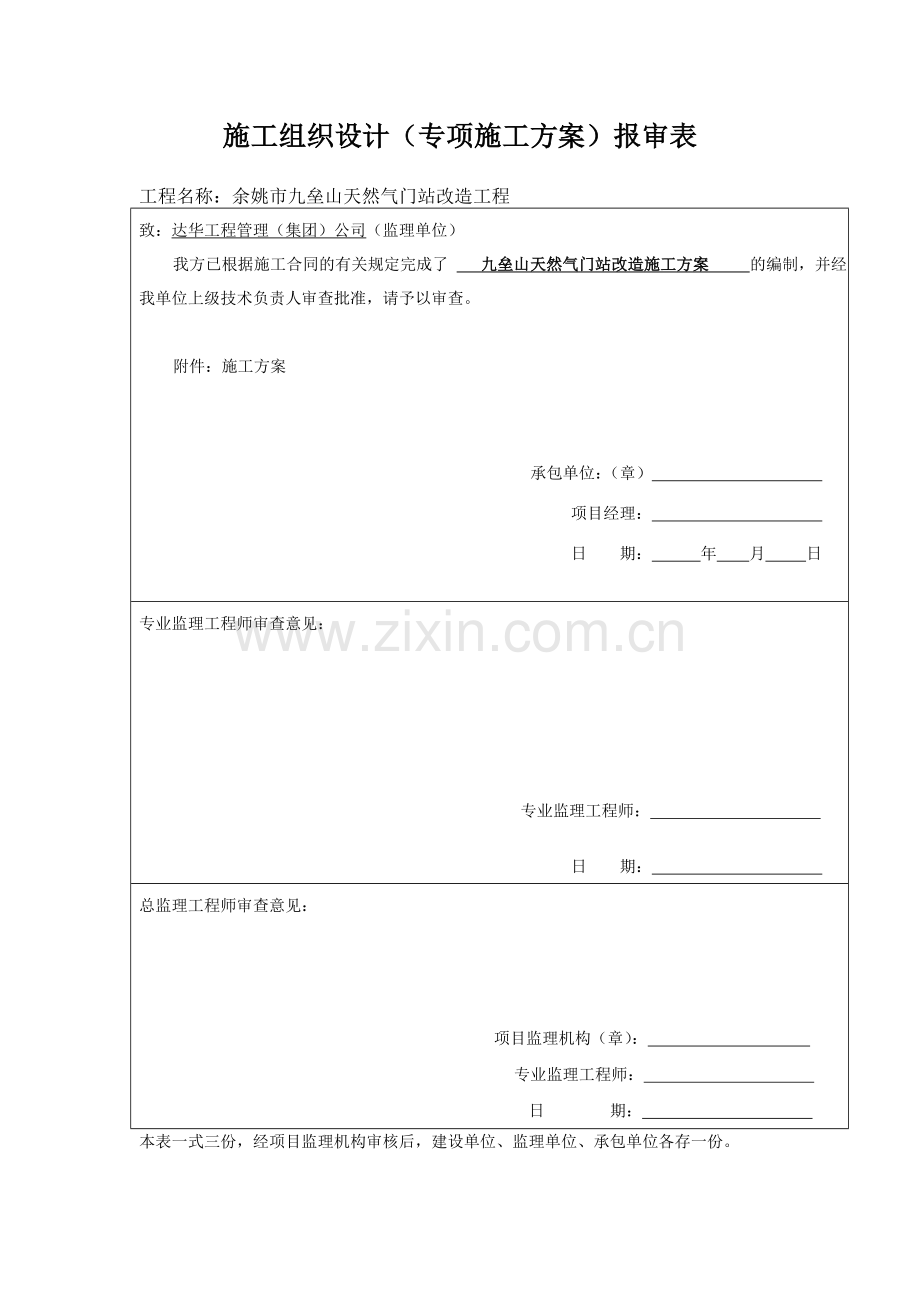

施工组织设计（专项施工方案）报审表

工程名称：余姚市九垒山天然气门站改造工程
致：达华工程管理（集团）公司（监理单位）
我方已根据施工合同的有关规定完成了 九垒山天然气门站改造施工方案 的编制，并经我单位上级技术负责人审查批准，请予以审查。

附件：施工方案

承包单位：（章）
项目经理：
日 期： 年 月 日

专业监理工程师审查意见：

专业监理工程师：
日 期：
总监理工程师审查意见：

项目监理机构（章）：
专业监理工程师：
日 期：
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
余姚市九垒山天然气门站改造工程

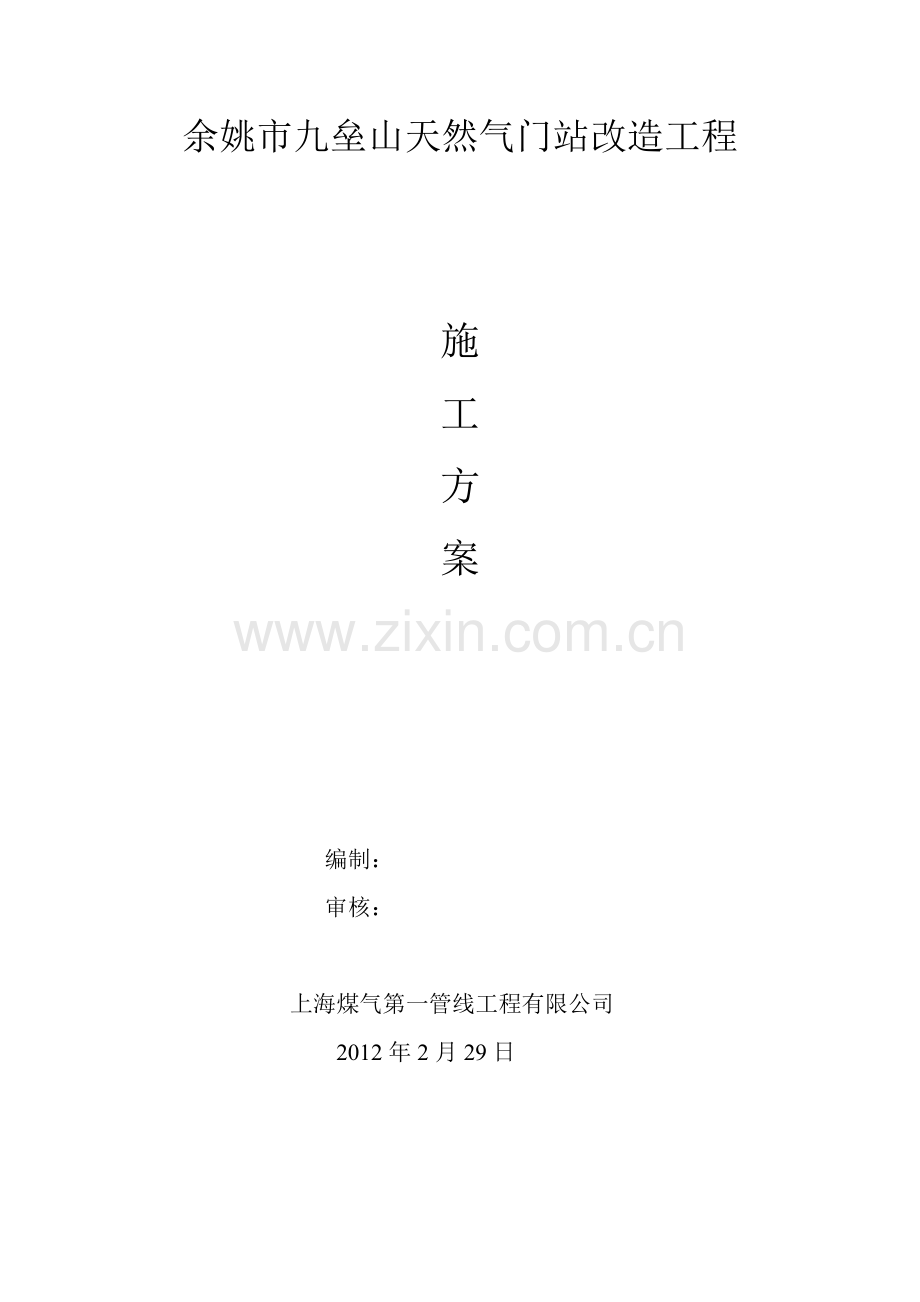

施
工
方
案

编制：
审核：

上海煤气第一管线工程有限公司
2012年2月29日

余姚市九垒山天然气门站改造工程
施工方案
一、 工程概况
余姚门站改造工程在拆除原有问题调压计量单元，改为两路DN150一用一备模式，并增加过滤、调压、计量单元，与中压出站管道相接。
二、 施工准备
本工程位于已建门站内，应按照程序向门站管理单位提交动火申请，取得相应审批手续后方可进场，各种仪器、设备均按合同要求采购完成。
三、 管道焊接施工
1、 焊接工艺
根据设计要求，本焊接工艺管道现场环焊缝采用手工焊接工艺，焊接坡口为V型坡口，焊接工艺并符合《现场设备、工业管道焊接工程施工及验收规范》GB50236-98和《石油天然气站内工艺管道工程施工及验收规范》SY0402-2002，焊接施工前根据的焊接工艺评定报告，并编制焊接作业指导书, 编制焊接工艺卡。
2、 焊接材料及焊接施工
本工程根据设计要求采用氩弧焊打底，E5015手工电弧焊盖面，管道施焊前坡口两侧各50mm表面上的油污、污渍、浮锈、土石、铁锈和熔渣等必须清除干净，使坡口及两侧各大于10mm范围的内外表面要出金属光泽。
3、 焊缝无损探伤
根据要求本工程所有焊缝全周长100%超声探伤，Ⅰ级为合格。100%射线探伤，Ⅱ级为合格。焊接及检验按规范GB50235-97、SY4065-93、SY4056-93要求执行。
4、 因本改造工程在已投产的门站管束区内，各管节预制基本在生产区外的安全区域内，待预制完成，在门站内用法兰连接组装。
5、 与老管道连接处需站内动火焊接，焊接前编制专项方案，并取得一级动火证，并对相接管段用氮气置换、检测，可燃气体在0.5%内方可动火
四、 清管吹扫
管道的清管和吹扫严格按照《工业金属管道工程施工及验收规范》GB50235-97和《石油天然气站内工艺管道工程施工及验收规范》SY0402-2000执行，管段单独吹扫干净，合格后方可与设备及原计量撬连接，
五、 压力试验
压力试验见专项施工方案
六、用电安全
1、施工现场的电箱、电源、电线，必须由电工安装铺设，非电工一律不准从事电工工作，施工用电计划上从门站配电房接。
2、电器设备应有良好的防雨、防潮措施。各种电机、电焊机和设备的金属外壳都要采取保护接地（接零）措施。
七、施工安全保证措施
1、施工前由项目部根据施工需要组建改造班组一支，并进行安全、文明施工交底。
2、施工现场必须有醒目的安全标志、标语及重点注意事项。
3、上岗施工人员必须穿戴相应的安全劳动保护用品：如安全帽、手套、鞋等，还需配备足够的、合格的劳动保护用品。
4、进入现场作业人员必须熟知本工种安全操作规程和执行有关安全纪律。人人重视安全生产，不违章指挥，不违章操作
5、管道清通、气密性等压力试验设备和装置必须符合安装安全规定，强度试验的压力必须按规定逐级控制上升，由专人观察压力表读数，设专人现场监视。
6、特别应强调、教育工作人员进入站内严禁动火！进入安全生产区内，严禁带火种进入，进站前收缴工人一切火种。
八、现场平面布置图

九、施工管理及施工人员表

序号
姓名
岗位或工种
备注
1
龚元庆
项目经理

2
陆绍丰
现场管理

3
胡燕绕
安全员

4
魏冲
焊工

5
朱洪彬
管工

6
陈学忠
普工

7
陈天堂
普工
