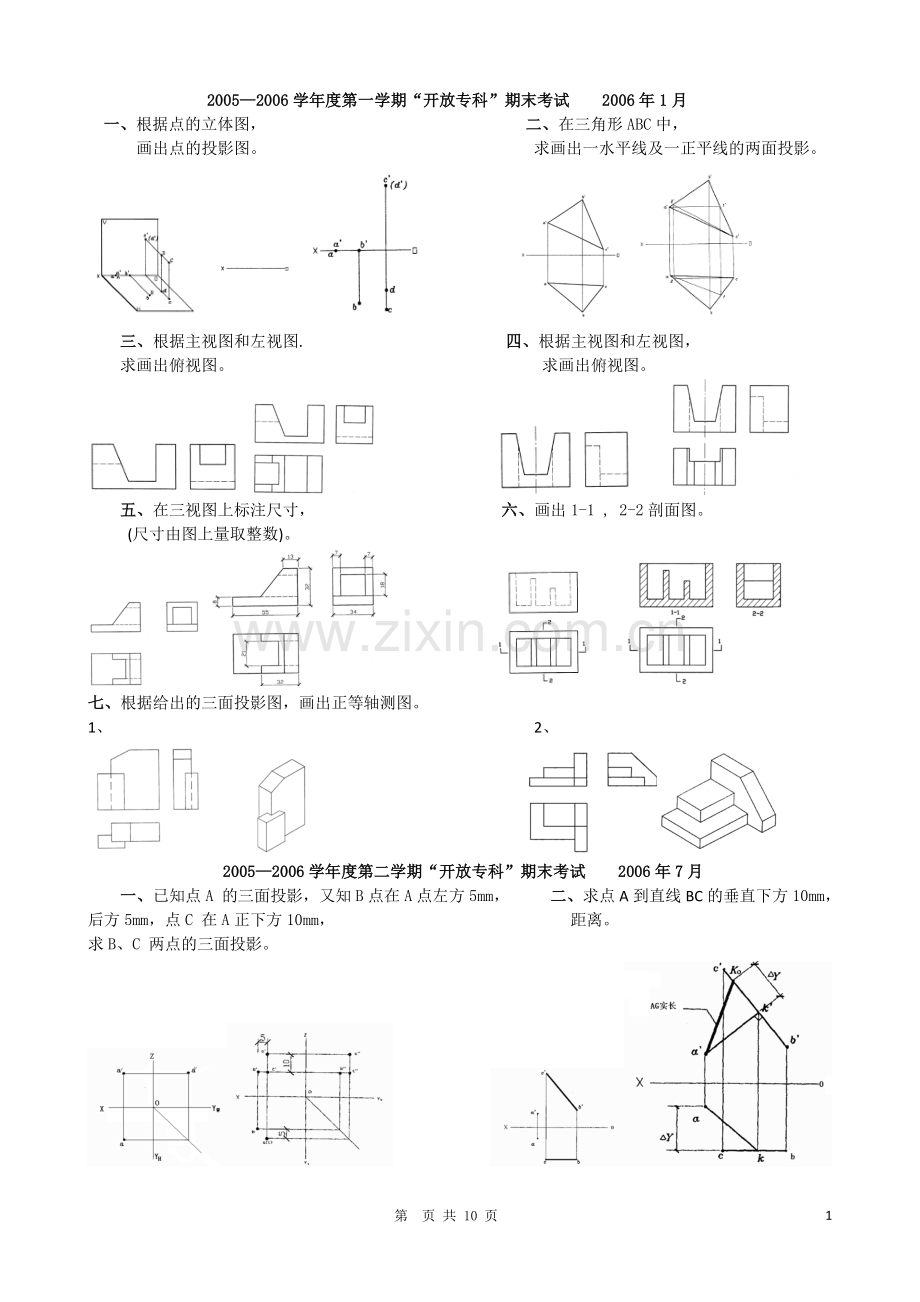

2005—2006学年度第一学期“开放专科”期末考试 2006年1月
一、根据点的立体图， 二、在三角形ABC中，
画出点的投影图。 求画出一水平线及一正平线的两面投影。

三、根据主视图和左视图. 四、根据主视图和左视图，
求画出俯视图。 求画出俯视图。

五、在三视图上标注尺寸， 六、画出1-1 , 2-2剖面图。
(尺寸由图上量取整数)。

七、根据给出的三面投影图，画出正等轴测图。
1、 2、

2005—2006学年度第二学期“开放专科”期末考试 2006年7月
一、已知点A 的三面投影，又知B点在A点左方5mm， 二、求点A到直线BC的垂直下方10mm，后方5mm，点C 在A正下方10mm， 距离。
求B、C 两点的三面投影。

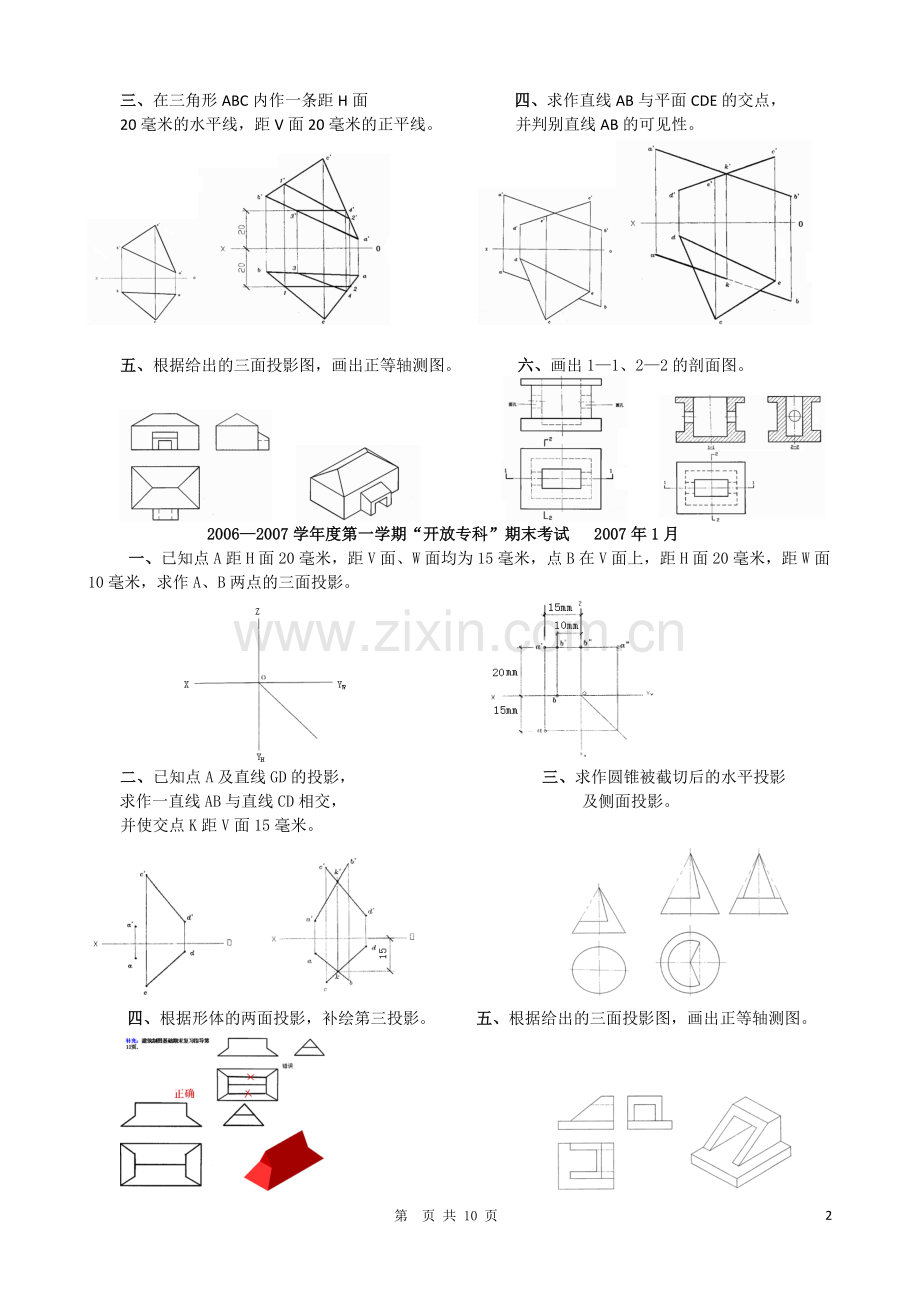

三、在三角形ABC内作一条距H面 四、求作直线AB与平面CDE的交点，
20毫米的水平线，距V面20毫米的正平线。 并判别直线AB的可见性。

五、根据给出的三面投影图，画出正等轴测图。 六、画出1—1、2—2的剖面图。

2006—2007学年度第一学期“开放专科”期末考试 2007年1月
一、已知点A距H面20毫米，距V面、W面均为15毫米，点B在V面上，距H面20毫米，距W面10毫米，求作A、B两点的三面投影。

二、已知点A及直线GD的投影， 三、求作圆锥被截切后的水平投影
求作一直线AB与直线CD相交， 及侧面投影。
并使交点K距V面15毫米。

四、根据形体的两面投影，补绘第三投影。 五、根据给出的三面投影图，画出正等轴测图。

2006—2007学年度第二学期“开放专科”期末考试 2007年7月

一、(10分)根据点的立体图，画出点的投影图，并判断可见性。
二、已知直线AB的三面投影；求其实长及其对H面的夹角，并在直线上取一点C，使AC＝10毫米。

三、在三角形ABC内作高于A点10毫米 四、根据形体的两面投影，补绘第三投影。
的水平线，前于V面10毫米的正平线。

2007—2008学年度第一学期“开放专科”期末考试 2008年1月
一、已知点A的坐标为(20，20，24)，又知点B在点A左方5毫米；下10毫米；后5毫米，点C在点A正下方10毫米，求作B、C两点的三面影。

二、求点A到直线BC的垂直距离。 三、在三角形ABC内作一条经过点C的水平线，
使该线实长为40毫米。

四、求直线MN与ABC平面的交点， 五、求作圆柱被截切后的水平投影及侧面投影。
并判别可见性。

六、根据形体的两面投影，求出第三投影。 七、根据给出的三面投影图，画出正等轴测图。

2007—2008学年度第二学期“开放专科”期末考试 2008年8月

一、已知点A的坐标为(15，15，20)，点B的坐标为(10，0，20)，求作A、B两点的三面投影，并说出A、B两点的相对位置。

二、已知点A及直线CD的投影，求作 三、已知直线AB的实长为50毫米，
一直线AB与直线CD相交， 求其水平投影。并说出有几解。
并使交点K分直线CD的比为CK∶KD＝2∶3。

四、求作直线AB与平面CDE的交点， 五、求作圆锥被截切后的水平投影及侧面投影。
并判别直线AB的可见性。

六、根据形体的两面投影，求出第三投影。 七、根据给出的三面投影图，画出正等轴测图。

2008—2009学年度第一学期“开放专科”期末考试 2009年1月

一、根据立体图画出A、B两点的 二、过A点作长度为30mm，α =45。的正平线AB，
三面投影图，并判断可见性。 已知B点在A点的右上方。

三、已知矩形ABCD的AB边 四、求正垂面与三棱锥的截交线。
的投影和AC边的正面投影，
补全该矩形的两面投影。

五、画出如图所示组合体的三面投影图。 六、根据所给形体的三面投影，
绘制形体的正等轴测图。

2008—2009学年度第二学期“开放专科”期末考试 2009年7月

一、已知A、B两点的两面投影，试求出第三投影，并作出立体图。

二、在三角形ABC内取一点D， 三、求直线MN与ABC平面的交点，
使其距H面15mm，距y面20mm。 并判别直线MN的可见性。

四、求截切后圆柱体的侧面投影。

五、根据所给形体的两面投影， 六、根据所给形体的三面投影，
求出第三投影。 绘制形体的正等轴测图。

2009—2010学年度第一学期“开放专科”期末考试 2010年1月
一、根据所给投影图。完成下面的选择题。

图l 图2
1．在图l中，与投影面V平行的直线(即正平线)是( A )。
A．AB B．AC C．AD D．BC
2．在图l中，与投影面V垂直的直线(即正垂线)是( D )。
A．AB B．AC C．AD D．BC
3．在图2中，与投影面H平行的平面(即水平面)是(A )。
A．△ABC B．△CDE C．△ACE D．△AEF
4．在图2中，与投影面V垂直的平面(即正垂面)是(B )。
A. △ABC B．△CDE C. △ACE D. △AEF
二、补全投影图中所缺图线。
1． 2．
3． 4 ．

三、根据下面各题的要求，完成作图。 四、已知AB、CD两直线相交于K点，
求点A到直线CD的垂直距离。 求AB直线的正面投影。

2009—2010学年度第二学期“开放专科”期末考试 2010年7月
一、根据所给投影图，完成下面的选择题。

图1 图2
1．在图l中，与投影面Ⅳ平行的直线(即侧平线)是( C )。
A．AB B．AC C．AD D．BC
2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是(B )
A．AB B．AC C．AD D．BC
3．在图2中，与投影面w垂直的平面(即侧垂面)是( D )。
A．△ABC B．△CDE C．△ACE D．△AEF
4．在图2中，与三个投影面都倾斜的平面(即一般位置平面)是(C)
A．△ABC B．△CDE C．△ACE D．△AEF
二、补全投影图中所缺图线。

三、根据下面各题的要求，完成作图。
1．过A点作长度为30mm，α=45°的正平线AB，已知B点在A点的右上方。
2．根据所给形体的两面投影，补绘第三投影。

四、根据所给形体的三面投影， 五、形体的三面投影
绘制形体的正等轴测图。(共22分)

2010-2011学年度第一学期“开放专科”期末考试 2011年l月

一、根据所给投影图，完成下面的选择题。

1.在图1中，与投影面V平行的直线〈即正平线〉是(A )。
A. AB B. AC C. AD D. BC
2.在图1中，与投影面V垂直的直线〈郎正垂线)是( D )。
A. AB B. AC C. AD D. BC
3.在图 2中，与投影面H平行的平面(即水平面)是( A )。
A. △ABC B. △CDE C. △ACE D. △AEF
4.在图2中，与投影面V垂直的平面(即正垂面)是( B )。
A. △ABC B. △CDE C. △ACE D. △AEF
二、根据下面各题的要求，完成作图。
5.巳知四边形 ABCD的 V投影及其两条边的 H投影， 6.求直钱 MN与 ABC平面的交点，
试完成整个四边形 ABCD的 H投影。 并判别直线 MN的可见性。

三、已知AB线段的正面投影和对V面的倾角β=30°，且B点在A点的前方，补全其水平投影。

六、求物体的水平投影。 七、补全被截切后圆柱体的水平投影
和侧面投影。

八、画出物体的正等测图。（较难） 九、求物体的1—1剖面图。（易）
