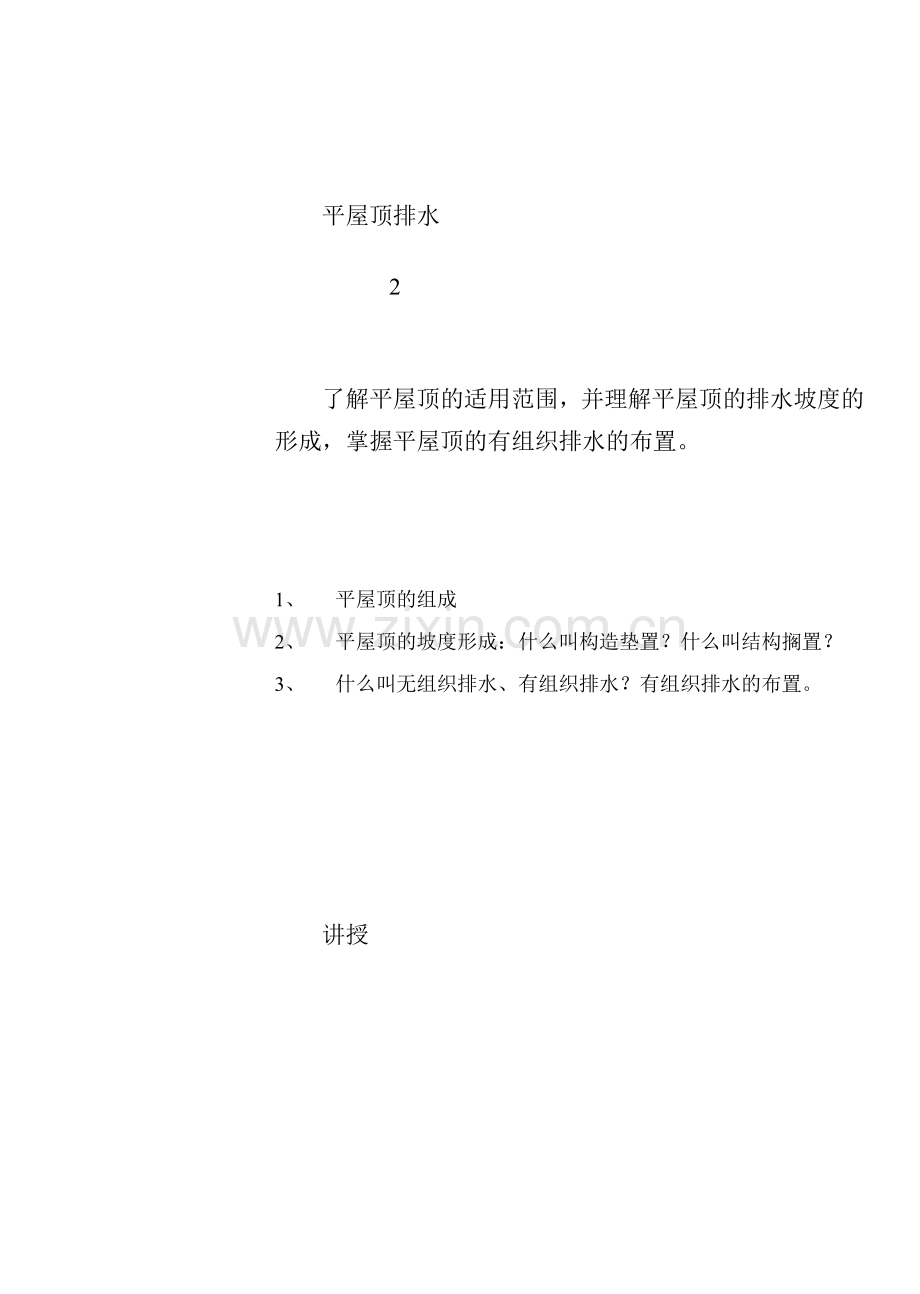

平屋顶排水.doc

课 题
平屋顶排水
课时数
2
授课日期
第

周星期

第

节
目
的
要
求
了解平屋顶的适用范围，并理解平屋顶的排水坡度的形成，掌握平屋顶的有组织排水的布置。
重
点
与
难
点
1、 平屋顶的组成
2、 平屋顶的坡度形成：什么叫构造垫置？什么叫结构搁置？
3、 什么叫无组织排水、有组织排水？有组织排水的布置。

授
课
方
式
讲授
板
书
设
计

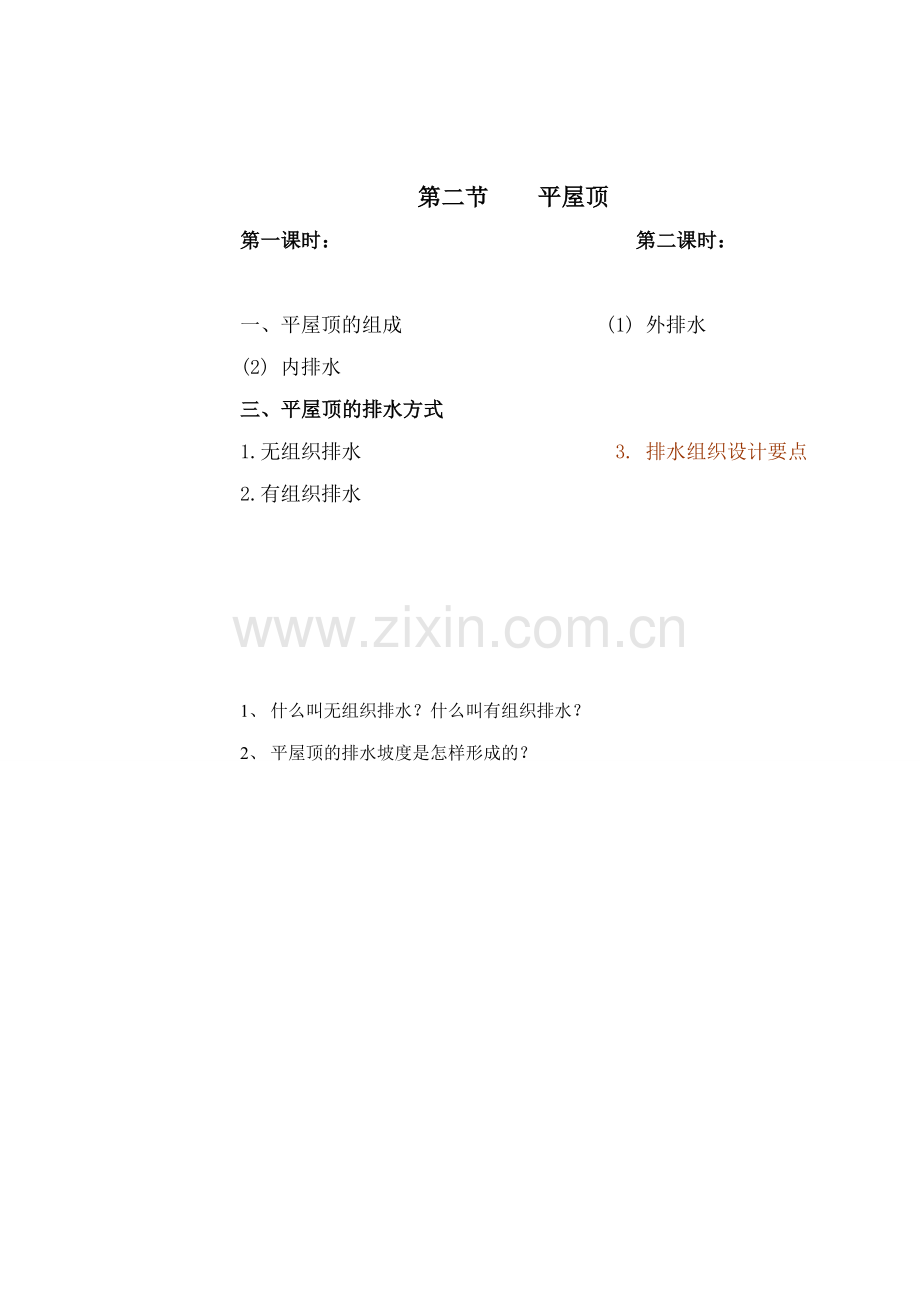

第二节 平屋顶
第一课时： 第二课时：

一、平屋顶的组成 (1) 外排水
二、平屋顶排水 (2) 内排水
三、平屋顶的排水方式
1. 无组织排水 3. 排水组织设计要点
2.有组织排水

作
业
1、 什么叫无组织排水？什么叫有组织排水？
2、 平屋顶的排水坡度是怎样形成的？
课
后
小
结

第二节 平屋顶
复习引入：平屋顶的坡度？有什么优点？
第一课时：
一、平屋顶的组成
1.面层：防水层(整片铺设)
卷材类
膏状类
防水材料：柔性防水材料
防水砂浆
高密度混凝土
刚性防水材料

2.保温隔热层
3.承重结构层(梁板式结构)
4.顶棚层(与楼板相同)
二、平屋顶排水
1.垫置找坡（材料找坡）
采用轻质材料的找坡层铺垫形成坡度。

2.搁置找坡（结构找坡）
采用结构层铺设形成坡度

三、平屋顶的排水方式

1.无组织排水
屋檐板挑出，使屋面的雨水自由落至室外地坪的散水上。多用于雨水量较少的地区(年降雨量≤900mm地区）。

2.有组织排水
在年降雨量＞900mm，檐口高度＞8m，或年降雨量＜900mm，檐口高度＞10m时，应采用有组织排水。
将屋面雨水汇入檐沟或天沟，再通过雨水管排至明沟或暗沟。

第二课时：
(1) 外排水
A.挑檐沟排水
在屋面四周或纵向檐口处挑出檐沟，沟底设雨水口连接雨水管。
B.女儿墙排水
高出屋面的女儿墙内沿屋面做1%垫坡，墙底设雨水口连接雨水管穿墙外引下。
C.女儿墙挑檐沟排水
既设挑檐沟又设女儿墙，墙底设排水口排向檐沟，沟底设雨水口连接雨水管。

挑檐沟外排水
女儿墙外排水

女儿墙挑檐沟外排水

内落外排水
暗管外排水

长天沟外排水

暗管外排水 内落外排水

(2) 内排水
——雨水管沿室内引下。
A.内垫坡排水
——女儿墙内沿屋面做1%垫坡，屋面板底设雨水口连接雨水管。
B.内檐沟排水
——女儿墙内沿屋面做檐沟，沟底设雨水口连接雨水管。
C.内天沟排水
——屋顶中部设天沟，沟底设雨水口。适用于内廊式多层或高层建筑。

内排水

中间天沟内排水

高低跨内排水

3. 排水组织设计要点
(1)檐沟净宽度≥200mm，分水线最小深度≥120mm。
(2)雨水口的间距≤18m。
(3)檐沟、天沟女儿墙内沿用材料垫坡0.5~1％。
(4)屋面宽度＜12m时，可采用单坡排水。
(5)雨水管管径100～125mm，用管箍卡在墙面上，管箍间距≤1.2m 。

小结：1、平屋顶的组成
3、 平屋顶排水坡度的形成
4、 无组织排水与有组织排水
