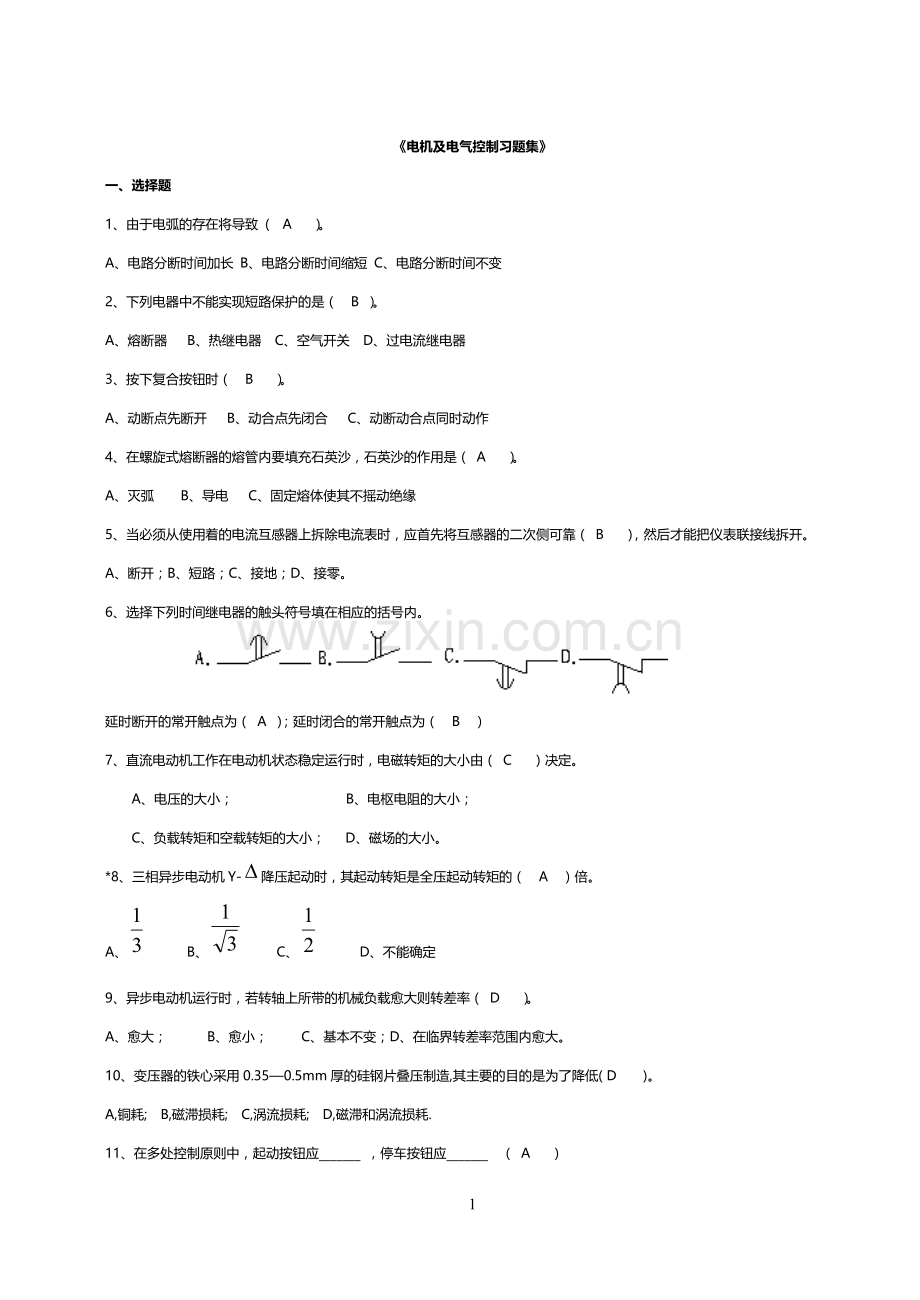

《电机及电气控制习题集》
一、选择题
1、由于电弧的存在将导致 ( A ）。
A、电路分断时间加长 B、电路分断时间缩短 C、电路分断时间不变
2、下列电器中不能实现短路保护的是（ B ）。
A、熔断器 B、热继电器 C、空气开关 D、过电流继电器
3、按下复合按钮时（ B ）。
A、动断点先断开 B、动合点先闭合 C、动断动合点同时动作
4、在螺旋式熔断器的熔管内要填充石英沙，石英沙的作用是（ A ）。
A、灭弧 B、导电 C、固定熔体使其不摇动绝缘
5、当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠（ B ），然后才能把仪表联接线拆开。
A、断开；B、短路；C、接地；D、接零。
6、选择下列时间继电器的触头符号填在相应的括号内。
延时断开的常开触点为（ A ）；延时闭合的常开触点为（ B ）
7、直流电动机工作在电动机状态稳定运行时，电磁转矩的大小由（ C ）决定。
A、电压的大小； B、电枢电阻的大小；
C、负载转矩和空载转矩的大小； D、磁场的大小。
*8、三相异步电动机Y-降压起动时，其起动转矩是全压起动转矩的（ A ）倍。
A、 B、 C、 D、不能确定
9、异步电动机运行时，若转轴上所带的机械负载愈大则转差率（ D ）。
A、愈大； B、愈小； C、基本不变；D、在临界转差率范围内愈大。
10、变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低( D )。
A,铜耗; B,磁滞损耗; C,涡流损耗; D,磁滞和涡流损耗.

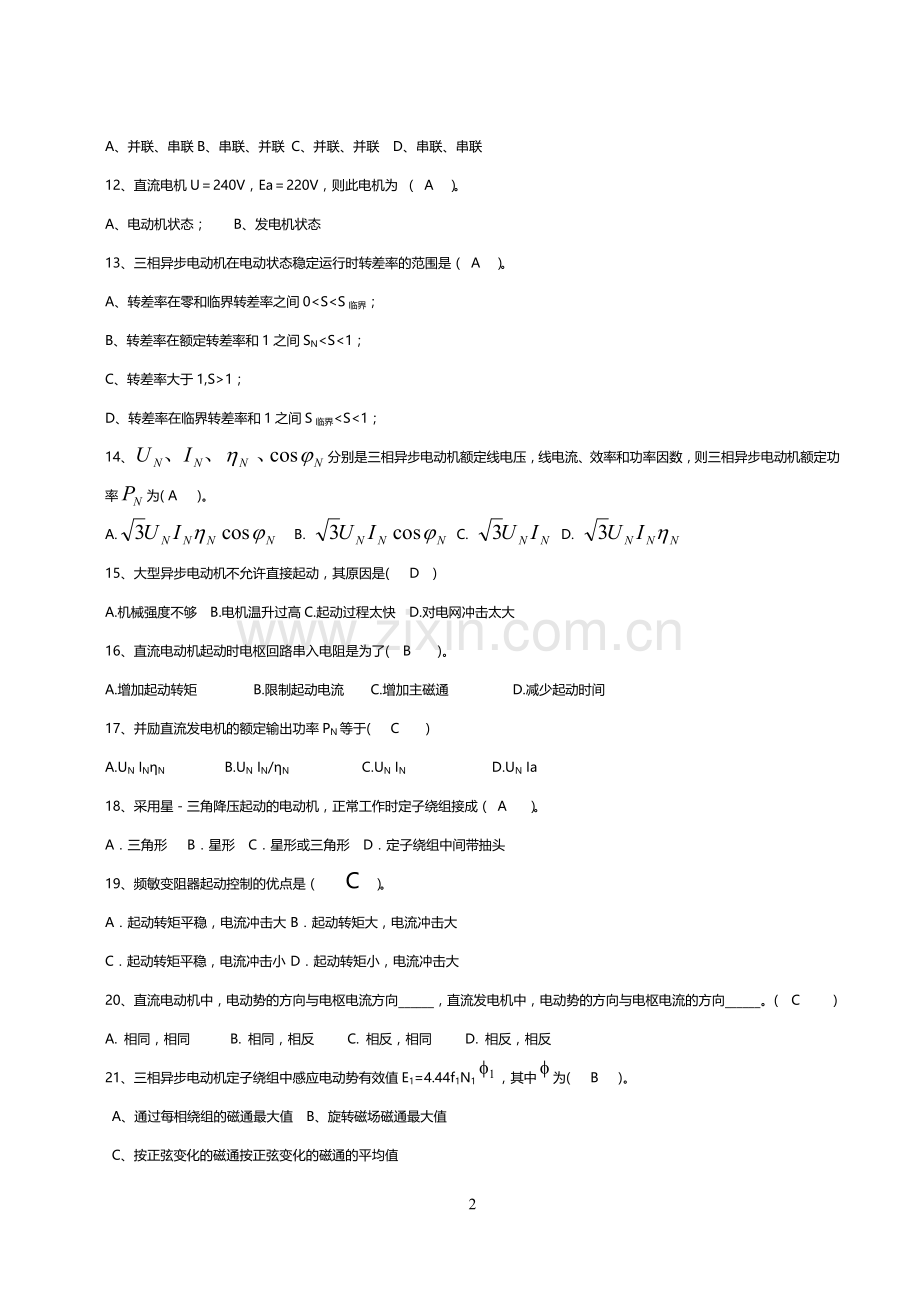

11、在多处控制原则中，起动按钮应_______ ，停车按钮应_______ （ A ）
A、并联、串联B、串联、并联 C、并联、并联 D、串联、串联
12、直流电机U＝240V，Ea＝220V，则此电机为 （ A ）。
A、电动机状态；　　B、发电机状态
13、三相异步电动机在电动状态稳定运行时转差率的范围是（ A ）。
A、转差率在零和临界转差率之间0<S<S临界；
B、转差率在额定转差率和1之间SN<S<1；
C、转差率大于1,S>1；
D、转差率在临界转差率和1之间S临界<S<1；
14、分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率为( A )。
A. B. C. D.
15、大型异步电动机不允许直接起动，其原因是( D )
A.机械强度不够 B.电机温升过高C.起动过程太快 D.对电网冲击太大
16、直流电动机起动时电枢回路串入电阻是为了( B )。
A.增加起动转矩 B.限制起动电流 C.增加主磁通 D.减少起动时间
17、并励直流发电机的额定输出功率PN等于( C )
A.UN INηN B.UN IN/ηN C.UN IN D.UN Ia
18、采用星－三角降压起动的电动机，正常工作时定子绕组接成（ A ）。
A．三角形 B．星形 C．星形或三角形 D．定子绕组中间带抽头
19、频敏变阻器起动控制的优点是（　 C　）。
A．起动转矩平稳，电流冲击大 B．起动转矩大，电流冲击大
C．起动转矩平稳，电流冲击小 D．起动转矩小，电流冲击大
20、直流电动机中，电动势的方向与电枢电流方向______，直流发电机中，电动势的方向与电枢电流的方向______。( C )
A. 相同，相同 B. 相同，相反 C. 相反，相同 D. 相反，相反
21、三相异步电动机定子绕组中感应电动势有效值E1=4.44f1N1，其中为( B )。
A、通过每相绕组的磁通最大值 B、旋转磁场磁通最大值
C、按正弦变化的磁通按正弦变化的磁通的平均值
22、下列哪个控制电路能正常工作( B )。

*23、三相变压器原边的额定电流为( A )。
A. IN1= B. I N1= C. I N1= D. I N1=
24、若将额定电压为220V的变压器接到了220V的直流电源上，其结果是( A )。
A.烧毁一次绕组 B.烧毁二次绕组
C.产生较小的励磁电流 D.和接到交流上一样
25、直流电机的磁极和电枢的铁心选材应是( C )。
A、电枢用硅钢片，磁极用整块铸钢
B、电枢用整块铸钢，磁极用钢板冲片叠成
C、电枢用硅钢片，磁极用钢板冲片叠成
D、因是直流无铁损，故两者均可用整块铸钢
26、如需一台并励直流电动机，但手头上只有一台相同功率PN的并励直流发电机，其额定电压与直流电源电压相同，设电机的效率为η，则哪一种说法是正确的( C )。
A、绝对不能代用
B、能代用，且轴上输出功率为PN
C、能代用，且轴上输出功率为ηPN
D、能代用，且轴上输出功率为PN／η
27、低压断路器（ 　A 　）。
A．有短路保护，有过载保护 B．有短路保护，无过载保护
C．无短路保护，有过载保护 D．无短路保护，无过载保护
28、空气阻尼式时间继电器断电延时型与通电延时型的原理相同，只是将（　C 　）翻转180°安装，通电延时型即变为断电延时型。
A．触头B．线圈C．电磁机构 D．衔铁
29、在正反转和行程控制电路中，各个接触器的常闭触点互相串联在对方接触器线圈电路中，其目的是为了( A )。
A、保证两个接触器不能同时动作
B、能灵活控制电机正反转运行
C、保证两个接触器可靠工作
D、起自锁作用
30、三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除后，（　B 　）。
A．在定子绕组中串入电阻 B．在定子绕组中通入直流电流
C．重新接入反相序电源 D．以上说法都不正确
*31、下图所示变压器电路中，N1∶N2=3∶1，则a,b端等效电阻Rab为( C )。

A、6Ω
B、23Ω
C、59Ω
D、11Ω
32、对于交流电机，下列哪种方法属于变转差率调速（　C ）。
A.改变电源频率 B.改变定子绕组的极对数
C.转子回路中串入可调电阻 D.改变电源电压
33、电流互感器副边不允许______，电压互感器副边不允许______。( C )
A. 短路，短路 B. 短路，开路
C. 开路，短路 D. 开路，开路
34、在直流电机中，电枢的作用是（ B ）。
A、将交流电变为直流电 B、实现直流电能和机械能之间的转换
C、在气隙中产生主磁通 D、将直流电流变为交流电流
35、直流电机的调速方法中，适合恒转矩负载并且低速时稳定性较好的是（ B ）。
A、弱磁调速 B、降压调速 C、串电阻调速 D、变频调速
36、电压互感器与电流互感器二次侧的电压、电流值分别设计为( B )。
A：220V 5A B：100V 5A C：220V 10A D：100V 10A
37、异步电动机的机械特性曲线，当电源电压下降时，Tmax及Sm将分别( C )。
A: 不变，不变 B: 不变，减小
C: 减小，不变 D: 减小，减小
38、下列异步电动机的制动方法中（ D ）制动最强烈。
A：能耗 B：回馈 C：倒拉反接 D：电源反接
39、三相异步电机采用Y/△起动机时，下列描绘中( D )错误的。
A、正常运行时作△接法 B、起动时作Y接法
C、可以减小起动电流 D、适合要求重载起动的场合
40、直流并励电动机的电势平衡方程式可写成( B )。
A. Ea=U+IaRa B.Ea=U-IaRa C.Ea=U+(Ia+If)Ra D.Ea=U-(Ia+If)Ra
41、某三相电动机的额定值如下：功率10KW、转速1420r/min、效率88%、电压380V、则额定电流为( D ) 。
A：26.3A B：15.2A C：18.4A D：缺少条件A.B.C答案都不对
42、三相鼠笼式异步电动机直接起动电流过大，一般可达额定电流的( C )倍。
A：2～3 B：3～4 C：4～7 D：10
43、起重机上采用电磁抱闸制动的原理是（ D ） 。
A：电力制动 B：反接制动 C：能耗制动 D：机械制动
44、适用于电机容量较大且不允许频繁启动的降压启动方法是 （ B ）。
A：星－三角 B：自耦变压器 C：定子串电阻 D：延边三角形
45、直流电动机在串电阻调速过程中，若负载转矩保持不变，则 （ A ）保持不变。
A：输入功率 ， B、输出功率， C、电磁功率 D、电机的效率。
46、三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除后，（ B ）。
A、在定子绕组中串入电阻 B、在定子绕组中通入直流电流
C、重新接入反相序电源 D、以上说法都不正确
47、采用星－三角降压起动的电动机，正常工作时定子绕组接成 （ A ） 。
A、三角形 B、星形
C、星形或三角形 D、定子绕组中间带抽头
48、频敏变阻器起动控制的优点是 （ C ） 。
A、起动转矩平稳，电流冲击大 B、起动转矩大，电流冲击大
C、起动转矩平稳，电流冲击小 D、起动转矩小，电流冲击大
49、用来表明电机、电器实际位置的图是 （ B ）。
A、电气原理图 B、电器布置图 C、功能图 D、电气系统图
*50、起重机各移动部分均采用( C ）作为行程定位保护。
A、反接制动 B、能耗制动 C、限位开关 D、电磁离合器
*51、在滑差电动机自动调速控制线路中，测速发电机主要作为( D )元件使用。
A、放大 B、被控 C、执行 D、检测
52、电压继电器的线圈与电流继电器的线圈相比，具有的特点是（ B ）
A.电压继电器的线圈与被测电路串联
B.电压继电器的线圈匝数多、导线细、电阻大
C.电压继电器的线圈匝数少、导线粗、电阻小
D.电压继电器的线圈工作时无电流
53、三相异步电动机既不增加起动设备，又能适当增加起动转矩的一种降压起动方法是（ D  ）
A.定子串电阻降压起动  B.定子串自耦变压器降压起动
C.星——三角降压起动  D.延边三角形降压起动
54、三相绕线型异步电动机可逆运转并要求迅速反向的，一般采用（ B  ）
A.能耗制动  B.反接制动 C.机械抱闸制动  D.再生发电制动
55、下列电器中不能实现短路保护的是 （  C ）
A.熔断器  B.过电流继电器  C.热继电器   D.低压断路器
56、在控制线路中，如果两个动合触点并联，则它们是（  B ）
A、与逻辑关系  B.或逻辑关系 C.非逻辑关系  D.与非逻辑关系
57、通电延时时间继电器，它的动作情况是 （ A ）
A 线圈通电时触点延时动作，断电时触点瞬时动作
B 线圈通电时触点瞬时动作，断电时触点延时动作
C 线圈通电时触点不动作，断电时触点瞬时动作
D 线圈通电时触点不动作，断电时触点延时动作
58、把运行中的异步电动机三相定子绕组出线端的任意两相电源接线对调，电动机的运行状态变为（ C ）
A、 反接制动 B、 反转运行 C 、 先是反接制动随后是反转运行
59、变压器的额定容量是指变压器的（ C ）。
A、有功功率 B、无功功率
C、视在功率 D、以上说法都不正确
60、与固有特性相比，他励直流电动机人为机械特性的理想空载转速和斜率均发生了变化，那么这条人为机械特性是（ C ）。
A、电枢回路串电阻的人为特性
B、降低电压的人为特性
C、减弱磁通的人为特性
D、以上都不对
61、在直流电动机拖动电气控制线路中，电动机的励磁回路中接入的电流继电器应是（ A ）。
A、欠电流继电器，应将其动合触点接入控制电路
B、欠电流继电器，应将其动断触点接入控制电路
C、过电流继电器，应将其动合触点接入控制电路
D、过电流继电器，应将其动断触点接入控制电路
62、与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的（ B ）。
A．转子串接电阻的人为机械特性； B．降低电压的人为机械特性；
C．定子串电阻的人为机械特性。
63、要改变并励直流电动机的转向，可以（ C ）
A 增大励磁 B 改变电源极性 C 改接电枢绕组 D 减小励磁
64、与固有特性相比，他励直流电动机人为机械特性仅斜率发生了变化，那么这条人为机械特性是（ A ）。
A 电枢回路串电阻的人为特性 B 降低电压的人为特性
C 减弱磁通的人为特性 D 以上都不对
65、直流电动机采用降低电源电压的方法起动，其目的是（ B ）。
A．为了使起动过程平稳； B．为了减小起动电流；C．为了减小起动转矩。
66、甲乙两个接触器，欲实现互锁控制，则应（ C ）。
A．在甲接触器的线圈电路中串入乙接触器的动断触点
B．在乙接触器的线圈电路中串入甲接触器的动断触点
C．在两接触器的线圈电路中互串对方的动断触点
D．在两接触器的线圈电路中互串对方的动合触点
67、断电延时型时间继电器，它的动合触点为（ C ）。
A．延时闭合的动合触点 B．瞬动动合触点
C．瞬时闭合延时断开的动合触点 D．延时闭合瞬时断开的动合触点
68、熔断器作为短路保护的电器，它是（　B  ）于被保护电路中的。
　　A、并接　 B、串接　 C、串接或并接都可以  D、以上答案都不对
69、 直流电动机的功率是指（　C  ）功率。
A. 输入的电 B.输出电功率 C. 电机轴上输出的机械 D.总的视在
70、星型——三角形减压电路中，星型接法起动电压为三角形接法电压的（　A  ）。
A、1/√3 B、1/√2 C、1/3 D、1/2
71、电机正反转运行中的两接触器必须实现相互间（　A  ）.
A、联锁 B、自锁 C、禁止 D、记忆
72、变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低（　D  ）。
A、铜耗； B、磁滞损耗； C、涡流损耗； D、磁滞和涡流损耗
73、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）
　　A、接触器正常工作　　 B、接触器产生强烈震动　
　　C、烧毁线圈　　　　　 D、烧毁触点
74、分析电气原理图的基本原则是：（ C　 ）
　　A、先分析交流通路　　　　　　　　 B、先分析直流通路
　　C、先分析主电路、后分析辅助电路 　D、先分析辅助电路、后分析主电路
75、自动空气开关的电气符号是：（ B　  ）
　 A、SB　 B、QF　 C、FR　D、FU
76、三相异步电动机如要实现反转，需要将通入定子绕组中的三相电源相序：（ B ）
A、保持不变 B、改变任意两相相序 C、变与不变均可 D、以上答案都不对
77、一台三相异步电动机，其铭牌上标明型号为Y100L-4，电源频率为50赫兹，其旋转磁场的速度是（ B ）r/min.
A、750 B、1500 C、30000 D、无法确定
78、一次侧绕组为660匝的单相变压器，当一次侧电压为220V时，要求二次侧电压为127V，则该变压器二次侧匝数应为多少匝。（ A ）
A、381 B、380 C、1143 D、1200
79、判断交流或直流接触器的依据是：（  B ）
　A、线圈电流的性质　　　　　B、主触点电流的性质
　C、主触点的额定电流　　　　D、辅助触点的额定电流
80、 绕线式三相异步电动机转子串电阻起动，可以使（ D ）
A 起动电流减小，起动转矩减小，最大转矩减小
B 起动电流减小，起动转矩增大，最大转矩增大
C 起动电流减小，起动转矩减小，最大转矩不变
D 起动电流减小，起动转矩增大，最大转矩不变
二、填空题
1、直流电机具有 可逆 性，既可作发电机运行，又可作电动机运行。作发电机运行时，将 机械能 变成 直流电能 输出，作电动机运行时，则将 电能 变成 机械能 输出。
2、直流电动机根据励磁方式的不同可分为 并励 电动机、 串励 电动机、 他励 电动机和 复励 电动机。
3、直流电动机的机械特性是指 电磁转矩 与 转速 之间的关系。
4、时间继电器按延时方式可分为 断电延迟型 和 通电延迟 型。
5、直流电动机的电气制动按其产生电磁制动转矩的方法不同可分为 再生制动 、 能耗制动 、 反接制动 。6、变压器的三大主要作用是 改变电压 、 改变电流 和 变换抗阻 。
7、交流异步电动机的调速途径有 变级调速 、 变频调速 、 变转差率调速
8、接触器或继电器的自锁一般是利用自身的 辅助常开 触头保证线圈继续通电。
9、异步电动机的转子可分为 绕线 和 鼠笼 两种。
10、直流电动机通常采用的起动方法有两种，即 降低电源电压起动 和 在电枢回路中串电阻起动 。
11、如果将正在运行中的并励直流电动机的励磁电路断开，则反电动势 下降 转速也将急剧 升高 会造成 飞车 现象。
12、电动机正反转控制电路必须有 互锁 ，使换相时不发生相间短路
13、刀开关又称_闸刀开关___ ，在电路中起电源引入用，当和断路器配合使用时，接通电路应先合 刀开关 后合 断路器 ；分断电路时应先分断 断路器 后分断 刀开关 。
14、变压器利用 电磁感应 原理制成，可以用来改变 电压 和 电流 的等级
15、直流电机的换向极安装在 两相邻主磁极之间 ，其作用是 改善换向 。
16、变压器的电磁感应部分包括 电路 和 磁路 两部分。
17、热继电器在电路中作为_过载 保护，熔断器在电路中作为_ 短路 _保护。
*18、一台单相变压器，若一、二侧的匝数比为6，二次侧阻抗等于5欧姆，则反映到一次侧的等效阻抗为 180 欧姆，一二次电流比为 1/6 。
19、 异步电动机的损耗有 铜损耗 、 铁损耗 、 机械损耗 和附加杂散损耗。
20、三相鼠笼式异步电动机在运行中断了一根电源线，则电机转速_ 降低__。
21、三相异步电动机的定子由__定子铁心 __、 定子绕组 、 机座 等三部分组成。
22、某三相异步电动机极对数P为3，接工频380V交流电源时，旋转磁场的转速为__1000 _____rpm。
23、我们可以通过改变电动机的 主磁场 和 电枢绕组中电流的方向 来改变电动机的转向。
24、减少直流电动机的励磁电流，使主磁通Φ减少，电动机的转速将_升高 。
25、把三相鼠笼式异步电动机接到三相对称电源上，现任意对调两相，电动机的转向将会_ 反转 。
*26、额定电压110V，额定电流81.6A，电枢电阻0.12Ω的他励直流电动机，若要将起动电1、一台直流发电机，额定值为PN=20KW,UN=220V,ηＮ＝90％，则额定电流IN＝__ 90A ____，额定输入功率PN＝___22KW _。
27、一般仪表用电压互感器二次侧额定电压为_100 Ｖ，电流互感器二次侧额定电流为_5_ _A。
28、某4极50HZ的电动机，其三相定子磁场的速度为__1500r/min ___,若额定转差率为0.04，则额定速度为_ 1440r/min 。
29、在多点操作的控制电路中，通常几个按钮触点应该是常开 并联 、常闭 串联 。
30、接触器选用时，其主触点的额定工作电压应_ 大于 _或_ 等于 _负载电路的电压，主触点的额定工作电流应 大于 _或_ 等于 负载电路的电流，吸引线圈的额定电压应与控制回路_ 相等 _ _。
31、并励直流电动机，当电源反接时，其中Ia的方向 反向 ，转速方向 不变 。
32、变压器的一次和二次绕组中有一部分是公共绕组的变压器是 自耦变压器 。
33、如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将 增大 ，变压器将 烧毁 。
34、热继电器的用途是 过载保护 ，对于Δ型负载，应该使用 三相带断电保护 热继电器。
35、电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流Ia增加时，转速n将 下降 ，转矩T将 增加 。
36、变压器主要由 电路 和 磁路 组成。
37、三相笼型异步电动机降压起动的方法包括 定子电串接电阻 、 星—三角降压 和_自耦变压器降压_____三种。
38、低压电器触点的接触形式有___点接触 、 线接触 和面接触
39．直流电机的调速方法有 改变电枢回路电阻 、 弱磁 、 改变电枢电压 。
40．变压器空载运行时，一次绕组流过的电流 很小 （很大、很小）。带载运行时，电流会 增加 （增加、减小），且 二次 电流的大小决定着 一 次电流的大小。
41．列举几个特殊变压器： 自耦变压器 、 仪用互感器 、 隔离变压器 、肪冲变压器、多绕组变压器。
42．改变交流电机的转向可以通过改变 三相电源相序 实现。
43．行程开关也称 限位 开关，可将 机械位移 信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
44．接触器可用于频繁通断 主 电路，又具有 欠压 保护作用。
45．直流电机包括 发电机 和 电动机 两类。直流电机是一种双向的能量转换装置，即电机具有 可逆性 。
46．刀开关安装时，手柄要向 上 装，不得 倒 装或 平 装，否则手柄可能因动下落而引起 误合闸 ，造成人身和设备安全事故。接线时，电源线接在 上 端， 下 端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
47．按钮用来短时间接通或断开小电流，常用于 控制 电路， 绿 色表示起动， 红 色表示停止。
48．熔断器用于 短路 保护，热继电器用于 过载 保护，它们都是利用 电流的热效应 来工作的。
49．自动空气开关又称 空气 开关或 自动 开关，它是既能通断电路，又能进行 短路 、 过载 、 欠压 、 失压 保护。
50．电流继电器的线圈应 串 联在电路中，绕组较 短粗 ，电压继电器的线圈应 并 联在电路中，绕组较 细小 。
51、星形—三角形降压起动时，起动电流和起动转矩各降为直接起动时的 1/3 倍。
52、通常情况下，异步电动机在机械特性的 线性 段上工作是稳定的，其转差率的范围是 0<S<Sm 。
53、三相异步电动机的过载能力是指 Tm / Tn 。
三、判断题
1．频敏电阻器是一种自身阻值能随频率变化而变化的三相铁芯绕组装置，主要用于绕线式电机的起动。（ 对 ）
2．起动电阻和调速电阻可以相互替代。（ 对 ）
3．单相电机的最大特点是不能自行起动。但如果有初始转动，则可以起动。（ 错 ）
4．直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。（ 对 ）
5．忽略变压器的漏磁通时，主磁通是个常量。（ 对 ）
6．单相电机多用于家电方面。（ 对 ）
7．直流电磁铁与交流电磁铁的区别之一是是否有振动和噪声。（ 对 ）
8．伺服电机的结构及原理类似单相电机。不同处在于是否有“自转”。（ 对 ）
9．中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。（ 对 ）
10．异步电机只有转子转速和磁场转速存在差异时，才能运行。（ 对 ）
11．并励电机在运行时断开励磁绕组对电机运行没有多大的影响。（ 错 ）
12．三相交流电机在缺相后仍可继续运行。（ 对 ）
13．换向器是直流电机特有的装置。（ 错 ）
14．电流、电压互感器属于特殊变压器。（ 对 ）
15．绕线电机不能采用变级调速。（ 对 ）
16．绕线电机多用于起重运输场合。（ 对 ）
17．异步是指转子转速与磁场转速存在差异。（ 对 ）
18．热继电器和过电流继电器在起过载保护作用时可相互替代。（ 错 ）
19．选用空气式时间继电器要考虑环境温度的影响。（ 对 ）
20、直流电动机反接制动时，当电动机转速接近于零时，就应立即切断电源，防止电动机过载。 （ 对 ）
21、直流电机的电刷因磨损而需更换时应选用与原电刷相同的电刷。 （ 对 ）
22、熔断器是安全保护用的一种电器，当电网或电动机发生负荷过载或短路时能自动切断电路。 （ 错 ）
23、若用刀开关来控制电动机时，可以选用刀开关的额定电压和额定电流等于电动机的额定电压和额定电流。 （ 对 ）
24、互感器式钳形电流表可以交直流两用。（错 ）
25、直流电机的电枢铁芯由于在直流状态下工作，通过的磁通是不变的，因而完全可以用整块的导磁材料制造，不必用硅钢片叠成。（ 错 ）
26、电动机的额定功率，既表示输入功率也表示输出功率。（ 错 ）
27、电动机空载起动电流比重载起动电流小得多。（ 错 ）
28、两台功率相同的异步电动机，甲电机的转速是乙电机的二倍，则，甲电机的转矩是乙电机的一半。（ 对 ）
29、异步电动机的转子旋转速度总是小于旋转磁场速度。 （ 错 ）
30、速度继电器在使用时，必须将它的线圈接通交流或直流电源，它的触头就可以依据生产机械转速的高低而动作。 （ 错 ）
31、电动机稳定运行时，其电磁转矩与负载转矩基本相等。（ 对 ）
32、直流电动机的电磁转矩在电动状态时是驱动性质的转矩，当增大电磁转矩时，电动机的转速将会上升。 （ 错 ）
33、三相异步电动机定子串联电阻降压起动的目的是提高功率因数。（ 错 ）
34、变压器维持一次侧电压不变，当二次侧电流增大时，则铁心中的磁通也会随之增大。 （ 错 ）
35、电流互感器在运行中，二次绕组绝不能开路，否则会感应出很高的电压，容易造成人身和设备事故。 （ 错 ）
36、机床控制电路中，照明变压器二次线圈有一头必须妥善接地（ 对 ）。
37、一台接在直流电源上的并励电动机，把并励绕组的两个端头对调后，电动机就会反转。（ 对 ）
38、电流互感器在运行中，二次绕组绝不能短路，否则会感应出很高的电压，容易造成人身和设备事故。（ 对 ）
39、直流电机中，换向极的作用是改变换向，所以只要装置换向极都能起到改变换向的作用。（ 错 ）
40、用自动开关作为机床的电源引入开关，一般就不需要再安装熔断器作短路保护。（对 ）
41、鼠笼式异步电动机的短路保护采用热继电器( 错 )。
42、转子绕组串频敏变阻器起动过程中频敏变阻器的阻值是由小变大的。（ 错 ）
43、能耗制动比反接制动所消耗的能量小，制动平稳。 （ 对 ）
四、简答题
1. 三相异步电动机的起动基本要求有哪些
1.电动机应有足够大的启动转矩。
2.在保证一定大小的启动转矩前提下，电动机的起动电流应尽量小。
3.起动所需的控制设备应尽量简单，价格力求低廉，操作及维护方便。
4.起动过程中的能量尽量小
2. 什么叫三相异步电动机的降压启动？ 有哪几种降压起动的方法？
答：降压启动是指起动时降低加在电动机定子绕组上的电压，起动结束后加额定电压运行的起动方式。
1. 星—三角形降压起动
2. 串电阻（电抗）降压起动
3. 自耦变压器降压起动
3. 电动机的起动电流很大，当电动机起动时，热继电器会不会动作？为什么？
答： 不会动作。 因为热继电器具有反时限保护特性，电动机起动时间又很短，在这时间内，热继电器的双金属片弯曲的程度不能使触电动作。

4. 熔断器的作用是什么？在选择熔断器时，我们主要考虑哪些技术参数？
答：熔断器用于电路中做保护及过载保护。
我们主要考虑的主要技术参数有额定电压，额定电流，熔体额定电流，极限分段能力。
5. 画出他励、并励直流电动机励磁方式原理图并标出各物理量极性（或方向）。
6. 时间继电器触点有哪几种?画出其图形符号。
7、电动机绕组大修后，为什么要进行浸漆处理？
答：浸漆处理可以提高绕组的绝缘强度，耐热性，耐潮性，导热能力，同时也增强了绕组的机械强度和耐腐蚀能力。
8、如图一所示为两个相同的接触器线圈串联，请问在交流控制电路中允不允许这样两个线圈串联？为什么？
答：不允许。由于机械的原因，一个先动作，先动作由于电抗比另一个大，所以先动作分得的电压就大，另一个就不能可靠吸合；使电流过大，两个就会烧毁。

9.电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？
答；功能不相同
熔断器：保护电路
热继电器：电动机的过载保护
10.接触器的主触头、辅助触头和线圈各接在什么电路中？如何连接？
答：接触器的主触头串联在主电路主，辅助触头接在控制电路中，一般用于自锁和互锁，线圈串联在控制线路中。
11.普通笼型感应电动机在额定电压下起动时，为什么起动电流很大，而起动转矩并不大？
答：异步电动机在起动瞬间，定子绕组已接通电源，但转子的惯性转速从零开始增加的瞬间转差率S=1，转子绕组中感应电流很大，使定子绕组中流过的起动电流大，但功率因数很低，所以转矩并不大
12、直流电机的励磁方式有哪几种？每种励磁方式的励磁电流或励磁电压与电枢电流或电枢电压有怎样的关系？
答： 1.他励 励磁电流If与电枢电流Ia, 线路电流I 无关，且Ia=I
2.并励 线路电流I与电枢电流Ia， 励磁电流If的关系为I=Ia+If
3.串励 线路电流I与电枢电流Ia，励磁电流If为同一个电流，即I=Ia=If。
4.复励 励磁绕组有两部分，一个绕组与电枢绕组并联，另一个绕组与电枢绕组串联。I=If串=Ia+If并
13、如何改变并励、串励、复励电动机的转向？
答：并励，串励，复励直流电动机改变其转动方向必须是在保证励磁绕组（或电枢绕组）的接线不变，而把电枢绕组（或励磁绕组）的两端对调，即可改变电动机的转动方向。
14、在直流电机中换向器-电刷的作用是什么？
答：在直流电机中，电枢电路是旋转的，经换向器—电刷作用转换成静止电路，即构成每条支路的元件在不停的变换，但每个支路内的元件数及其所在位置不变，因而支路电动势为直流，支路电流产生的磁动势在空间的位置不动。
15、变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？
变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。为了减少铁心损耗采用0.35mm厚，表面涂的绝缘漆的硅钢片迭成
16、一台具有自动复位热继电器的接触器正转控制电路的电动机，在工作过和中突然停车，过一段时间后，在没有触动任何电器情况下，电路又可重新起动和正常工作了。试分析其原因。
17.简述三相异步电动机的主要结构及其工作原理。
18.为了降低并励电动机的起动电流而降低电源电压，可以吗？说明理由。
19．变压器一次绕组的电阻一般很小，为什么在一次绕组上加额定的交流电压，线圈不会烧毁？若在一次绕组加上与交流电
