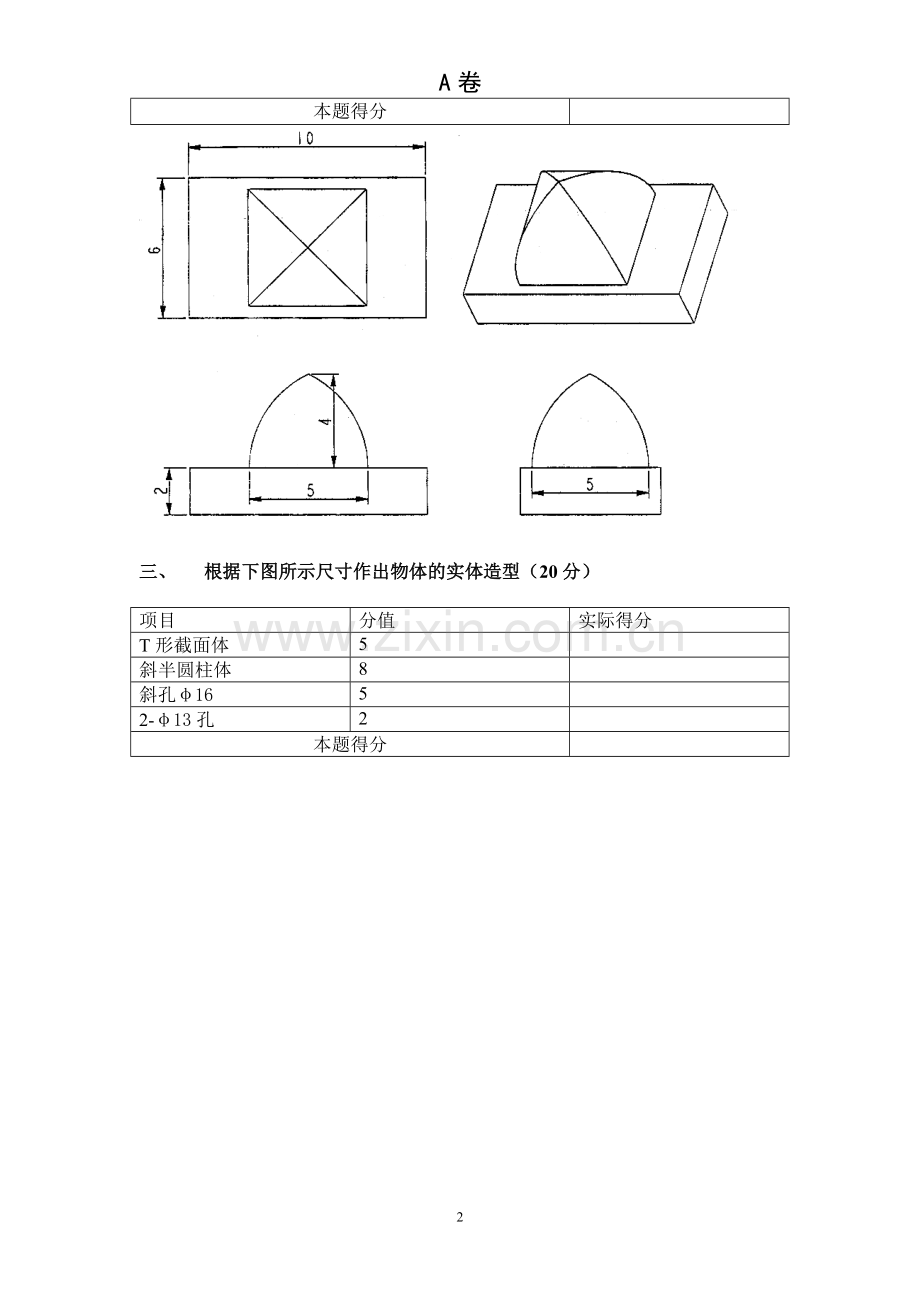

A卷Pro/ENGINEER 认证考试试卷（A卷） 姓名 学号 成绩一、 根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分台阶形底板32412圆柱25mm厚立板35mm厚肋板31-12，2-632R3倒角1本题得分二、 根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分底板3横向曲面4纵向曲面4合并曲面组3实体凸台1本题得分三、 根据下图所示尺寸作出物体的实体造型（20分）项目分值实际得分T形截面体5斜半圆柱体8斜孔1652-13孔2本题得分四、 根据下图所示的尺寸作出物体的实体造型（20分）项目分值实际得分雏形板12060（50）3顶面R140R505顶面与侧面交界处的变圆角10抽壳（厚度2）2本题得分五、作出如下图所示的工程图（15分）项目分值实际得分三维视图3主视图（左下）2俯视图（左上）2右视图（剖视图）3尺寸标注5本题得分六、 作出如图所示的实体造型（15分）项目分值实际得分底板2凸台4肋板2拔模332通孔2所有的R15倒角2本题得分6
