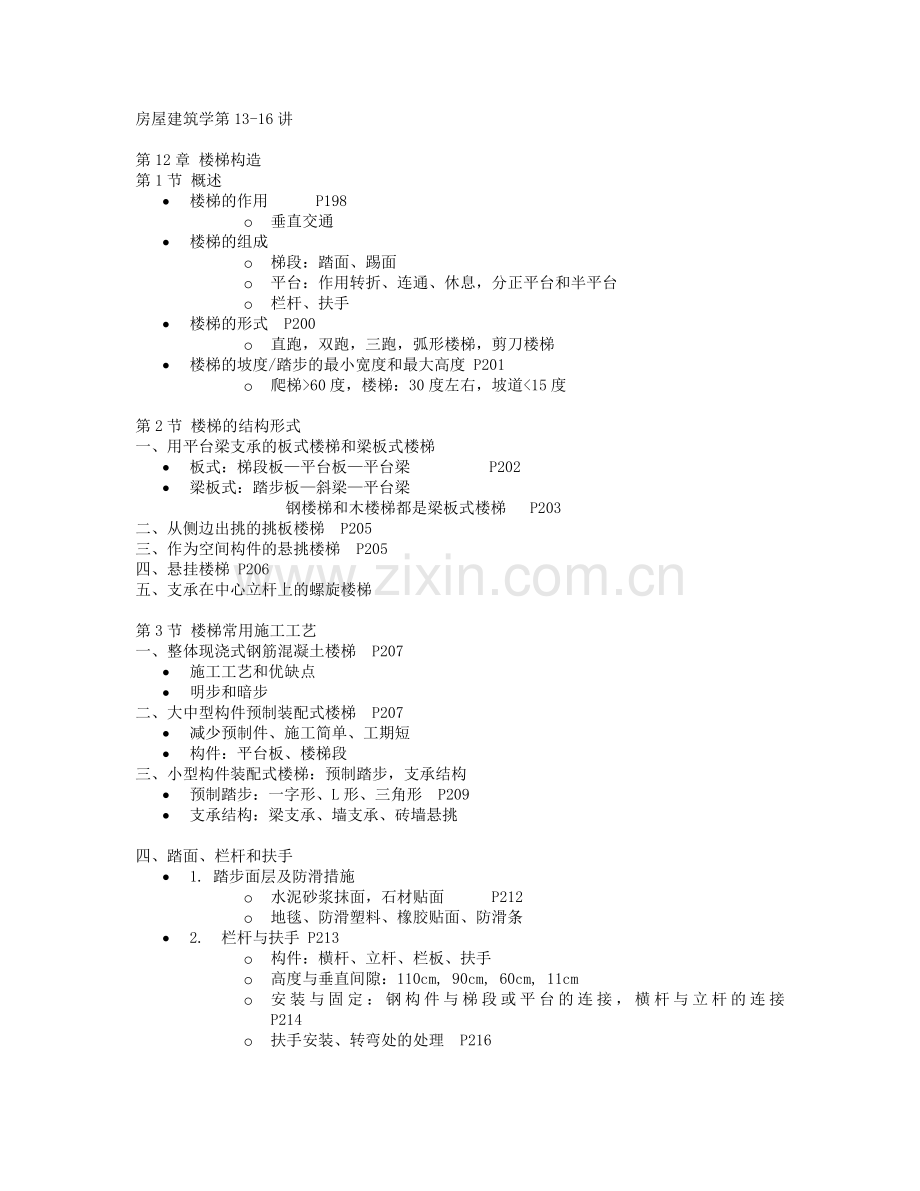

房屋建筑学第13-16讲

第12章 楼梯构造
第1节 概述
· 楼梯的作用 P198
o 垂直交通
· 楼梯的组成
o 梯段：踏面、踢面
o 平台：作用转折、连通、休息，分正平台和半平台
o 栏杆、扶手
· 楼梯的形式 P200
o 直跑，双跑，三跑，弧形楼梯，剪刀楼梯
· 楼梯的坡度/踏步的最小宽度和最大高度 P201
o 爬梯>60度，楼梯：30度左右，坡道<15度

第2节 楼梯的结构形式
一、用平台梁支承的板式楼梯和梁板式楼梯
· 板式：梯段板—平台板—平台梁 P202
· 梁板式：踏步板—斜梁—平台梁
钢楼梯和木楼梯都是梁板式楼梯 P203
二、从侧边出挑的挑板楼梯 P205
三、作为空间构件的悬挑楼梯 P205
四、悬挂楼梯 P206
五、支承在中心立杆上的螺旋楼梯

第3节 楼梯常用施工工艺
一、整体现浇式钢筋混凝土楼梯 P207
· 施工工艺和优缺点
· 明步和暗步
二、大中型构件预制装配式楼梯 P207
· 减少预制件、施工简单、工期短
· 构件：平台板、楼梯段
三、小型构件装配式楼梯：预制踏步，支承结构
· 预制踏步：一字形、L形、三角形 P209
· 支承结构：梁支承、墙支承、砖墙悬挑

四、踏面、栏杆和扶手
· 1. 踏步面层及防滑措施
o 水泥砂浆抹面，石材贴面 P212
o 地毯、防滑塑料、橡胶贴面、防滑条
· 2. 栏杆与扶手 P213
o 构件：横杆、立杆、栏板、扶手
o 高度与垂直间隙：110cm, 90cm, 60cm, 11cm
o 安装与固定：钢构件与梯段或平台的连接，横杆与立杆的连接 P214
o 扶手安装、转弯处的处理 P216

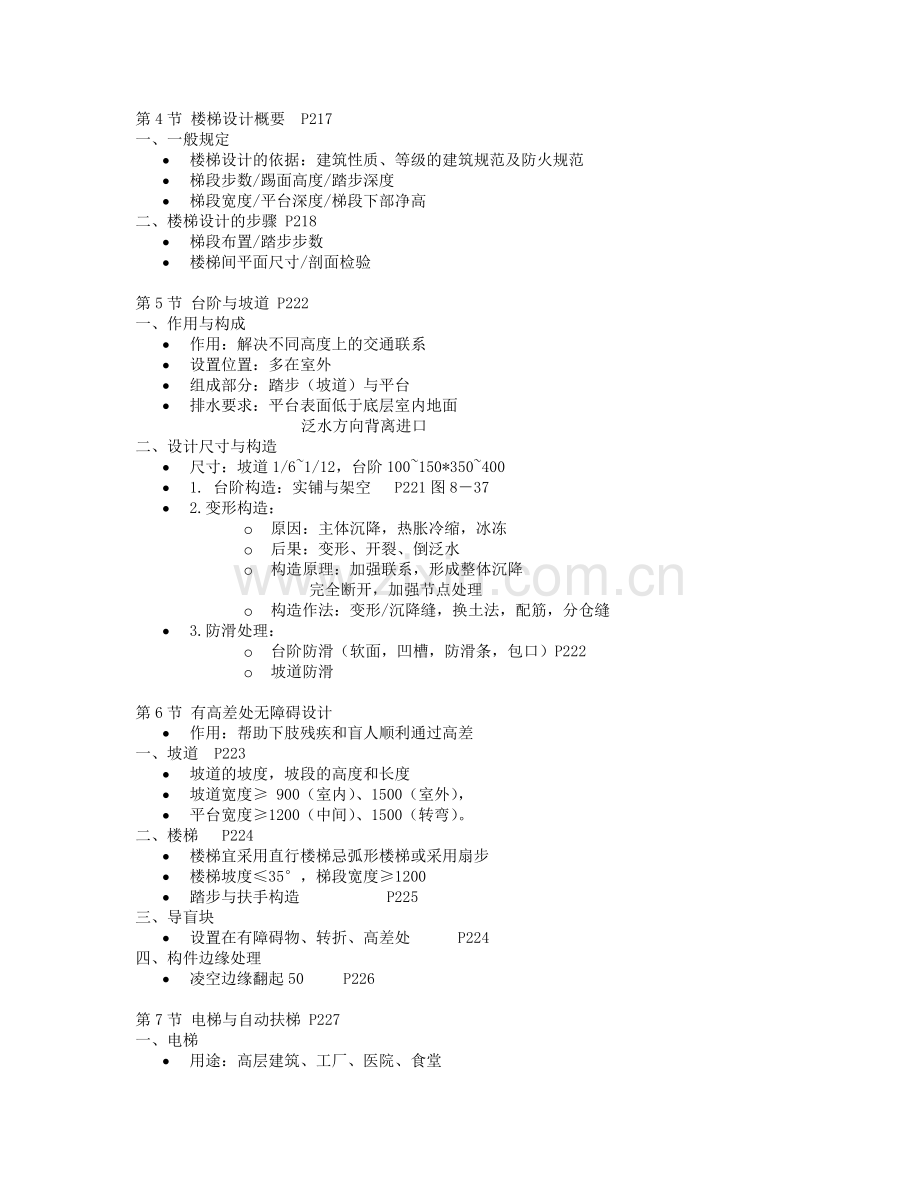

第4节 楼梯设计概要 P217
一、一般规定
· 楼梯设计的依据：建筑性质、等级的建筑规范及防火规范
· 梯段步数/踢面高度/踏步深度
· 梯段宽度/平台深度/梯段下部净高
二、楼梯设计的步骤 P218
· 梯段布置/踏步步数
· 楼梯间平面尺寸/剖面检验

第5节 台阶与坡道 P222
一、作用与构成
· 作用：解决不同高度上的交通联系
· 设置位置：多在室外
· 组成部分：踏步（坡道）与平台
· 排水要求：平台表面低于底层室内地面
泛水方向背离进口
二、设计尺寸与构造
· 尺寸：坡道1/6~1/12，台阶100~150*350~400
· 1. 台阶构造：实铺与架空 P221图8－37
· 2.变形构造：
o 原因：主体沉降，热胀冷缩，冰冻
o 后果：变形、开裂、倒泛水
o 构造原理：加强联系，形成整体沉降
完全断开，加强节点处理
o 构造作法：变形/沉降缝，换土法，配筋，分仓缝
· 3.防滑处理：
o 台阶防滑（软面，凹槽，防滑条，包口）P222
o 坡道防滑

第6节 有高差处无障碍设计
· 作用：帮助下肢残疾和盲人顺利通过高差
一、坡道 P223
· 坡道的坡度，坡段的高度和长度
· 坡道宽度≥ 900（室内）、1500（室外），
· 平台宽度≥1200（中间）、1500（转弯）。
二、楼梯 P224
· 楼梯宜采用直行楼梯忌弧形楼梯或采用扇步
· 楼梯坡度≤35°，梯段宽度≥1200
· 踏步与扶手构造 P225
三、导盲块
· 设置在有障碍物、转折、高差处 P224
四、构件边缘处理
· 凌空边缘翻起50 P226

第7节 电梯与自动扶梯 P227
一、电梯
· 用途：高层建筑、工厂、医院、食堂
· 分类：客梯（普通、特殊）、货梯
· 垂直方向：机房、井道、底坑
· 水平方向：电梯箱、导轨、平衡重、出入口
· 1.电梯井道
o 防火：钢筋混凝土墙、多部电梯井道隔开
o 隔声：弹性垫层、隔声层
o 通风：顶部、底坑设置通风孔
o 检修：机房、底坑的高度
· 2. 电梯门套
o 门套作法：P229
o 电梯门：800~1500双扇推拉门，滑槽的位置
二、自动扶梯
· 用于大量人流上下的公共场所
· 双台并列时采取一上一下，间距≥380
· 倾斜角30°，速度0.5m/s
· 扶梯口距障碍物不小于1800，做活动地板

房屋建筑学第14-16讲

第13章 门和窗

第1节 概述

· 门窗——非承重构件，需要开启
· 功能——采光、通风、通行 P232
· 缝——构造设计重点
· 保温、隔热、隔声处理

· 门窗种类 P233
1. 按材料：木门窗、钢门窗、铝合金门窗、塑料门窗
2. 按开启方式：平开门、折叠门、推拉门、卷帘门、弹簧门；固定窗、平开窗、上悬窗、下悬窗、中悬窗、立转窗、推拉窗
3. 按形式和制造工艺：镶板门、纱门、实拼门、夹板门、百叶窗
4. 特殊种类：防火门、隔声门、保温门、防盗门

· 门窗材料及发展
· 木门窗——易腐蚀变形，维修费用高，无密封措施保温性能较差，用量减少
· 钢门窗——功能差，易腐蚀，密封性和保温性能差，我国已基本淘汰
· 铝合金门扇——耐腐蚀，不易变形，密封性能较好，但价格高，使用和制造能耗大。
· 塑料门窗——耐腐蚀、不易变形，密封性好，隔热保温节约能源。
· 新型铝合金门窗——彩铝

第2节 门窗的组成P234

o a. 门窗框/窗樘——固定连接作用
包括: 边框、上槛、中槛、下槛、止口条
o b. 门窗扇——开启
作用：开启
种类：1.镶板(玻璃)门窗——边挺、上冒头、中冒头、下冒头、门芯板(玻璃)
2.夹板门——内骨架、面板
3.无框玻璃门等
o c. 五金件——联结、控制、固定
作用：联结、控制、固定
种类：合页（铰链）、插销、把手、门锁、导轨、闭门器、定门器等开启固定件 P239

第3节、门窗的开启线
o 门的开启方向可以在平面上表达， P243
o 窗则需要在立面上用开启线表达。
o 门窗开启线： P246
细实线—向外开
细虚线—向内开
箭 头—平移方向

第4节 门窗的安装
· 木窗安装及细部构造 P246
1. 窗樘
与墙的连接
考虑开启及结构变形所带来的影响
2. 窗扇
与门窗框的连接方式
考虑水密性及气密性
3. 窗樘的安装
门窗的尺寸是门窗的洞口尺寸,即其构造尺寸
门窗的实际尺寸与安装方式有关
立樘子——加固靠羊角、木拉砖
——施工不便，较少采用
塞樘子——加固预埋防腐砖 P247
4. 窗樘与墙的关系
防风雨——油膏嵌缝、软料填塞
防变形——窗樘开槽
防裂缝——灰口、贴脸

第5节 门窗防水 P250
· 门窗缝渗漏原理分析
· 门窗缝构造重点——防水、防风、防烟和减少声及热等能量的传递
· 门窗缝漏的原因——
o 热压——导致冬季的冷风渗透、采 暖的热损失，失火时的窜烟、窜火
o 风压——导致透风及渗漏水现象
o 毛细现象——导致渗水

· 门窗缝防渗漏的构造措施——加强门窗缝的气密性和水密性
1. 利用空腔原理破坏毛细现象和风压
2. 疏导积水
3. 用密封材料堵水

第6节 特殊门窗 P252
1. 防火门
2. 隔声门
3. 防射线门

第14章 建筑防水构造

第1节 概述

· 建筑防水构造设计原则 P257
• 有效控制建筑物变形
• 对积水部位疏导——合理设置排水坡度
• 关键部位堵住水——形成封闭的防水覆盖层

第2节 建筑屋面防水构造
· 一、屋面的最小坡度与材料 P258
• 平屋面 2%
• 坡屋面：瓦屋面，金属瓦屋面等
• 结构找坡和建筑找坡

· 二、平屋面的防水构造 P259
• 排水坡度：防水卷材屋面和混凝土屋面，屋面坡度为2％～3%
• 排水方式：有组织排水和无组织排水
• 排水方案：
o 卷材防水 (上部保护层,找坡/平层设分仓缝) P260
o 刚性材料防水(设浮筑层,配筋,分仓缝) P263
o 涂膜防水(隔离层) P264
o 种植屋面 P267

· 三、屋面的防水等级 P265
• 根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为四个等级。
• 防水层耐用年限：指屋面防水层能满足正常使用要求的期限。一道防水设防：具有单独防水能力的一个防水层次。
o 1级：特别重要建筑，25年，三道或以上防水设防
o 2级：重要建筑，15年，二道防水设防
o 3级：一般建筑，10年，一道防水设防
o 4级：非永久性建筑，5年，一道防水设防

· 四、坡屋面的防水构造
• 防水原理：以导为主，以堵为辅
• 瓦屋面防水构造 P257图9-48a
o 构造层次：屋面板、找平层、防水层、面层
o 防水层材料：卷材
o 防水处理：顺水条，空腔
• 细部构造
o 纵墙檐口、檐沟P269

第15章 建筑保温、隔热构造

· 目标： P286
• 改善外围护结构的热工性能
• 提高人的舒适感
• 节约能源
• 注意水气在扩散过程中对外围护结构的影响

· 建筑的热工性能
• 保温：寒冷需取暖地区，热源在室内
• 隔热：炎热地区，热源在室外
• 人工热环境：超越地域限制

· 热传导方式及构造要求
• 导热：在物体或媒质中温度不同的各部分通过接触进行热传递
o 选择导热系数小的材料、处理“热桥”
• 对流：在流体中各部分因温差而相对运动
o 提高门窗气密性、利用对流带走热量
• 辐射：用电磁波来传导热能
o 利用反射性能良好的材料

· 水汽的影响与构造措施
• 绝对湿度：每立方米空气中所含水蒸气的质量
• 结露：空气温度变化造成其中水蒸气相对饱和从而析出，在物体表面形成冷凝水的现象
• 结露对外维护结构的影响：发霉、冻融，影响寿命，破坏保温材料
• 在保温层靠高温一侧设隔气层

· 一、建筑保温
• 常用保温材料
o 性能：容重小，吸水率低或不吸水
o 材料：散料，块料
§ 保温砂浆（如膨胀珍珠岩保温砂浆）
§ 保温板材（如挤压型聚苯板、憎水性水泥膨胀珍珠岩保温板等）
§ 保温卷材（如矿棉毡、玻璃棉毡等）
• 常用保温构造做法，保温层设置位置：
o 屋面保温层
§ 结构层以下；结构层与防水层之间；防水层之上（保温层需自防水）
o 外墙保温层
§ 墙内侧；复合墙体间层内；墙外侧防水层内或饰面材料之下
o 注意事项：不自防水需设隔蒸气层
• 隔蒸气层
o 隔蒸气层主要隔离来自热压高处向热压低处渗透的水气，位置在热压高的一方
o 隔蒸气层以下应设透气层，令水气能有通道并能排出
o 隔蒸气层以防水卷材为主
o 自防水的保温材料可不用隔蒸气层
• 屋面保温构造做法 P290-293
• 墙面保温构造做法 P294-299

· 二、 建筑隔热
• 隔热构造构造原理及方法
o 利用容重大、蓄热性好的材料—“穿盔甲”，产生延迟效应
o 利用空气的对流，迅速带走热量—设空气间层，“扇扇子”
o 利用反射的作用，阻挡部分太阳的辐射热
o 利用植被遮荫或蓄水屋面散热

• 常用隔热构造做法 P302-305

第16章 变形缝 P306

· 建筑物的变形
• 昼夜温差引起的的变形
• 不均匀沉降引起的变形
• 地震可能引起的变形
• 如果足以引起建筑物结构破坏，应在变形的敏感部位或其它必要的部位将建筑物沿全高断开,令各部分成为独立的单元,或分为简单、规则、均一的段，并在其中设缝，以利变形需要，这就是变形缝

· 对应建筑物不同的变形情况，变形缝分为：
• 伸缩缝(温度缝)←→昼夜温差引起的的变形
• 沉降缝←→不均匀沉降引起的变形
• 防震缝←→地震可能引起的变形
• 设变形缝所需要的特殊结构布置
• 设变形缝所需要的特殊盖缝处理
• 不设变形缝的可能性（加强建筑整体性）

第1节 伸缩缝
· 伸缩缝的设置要求
• 伸缩缝之间的最大间距，根据建筑材料与结构形式而定。
o 见P307表4-10-1-1、表4-10-1-2
• 伸缩缝设置的特点，除基础外地面以上部分全部断开。
• 伸缩逢的宽度一般在20～40mm。

第2节 沉降缝 P307
· 设缝的依据
• 有可能因不均匀沉降而使建筑容易遭到破坏的部位
• 地基不均匀、建筑物本身相邻部分高差悬殊或荷载悬殊、建筑物结构形式变化大、新老建筑相邻（或扩建项目）等

· 沉降缝设置必备条件
• 同一建筑物相邻部分的高度，荷载相差悬殊
• 建筑各部分相邻基础的形式，宽度相差较大。
• 建筑建造在不同基地上。
• 建筑体型复杂，连接处较薄弱。
• 新旧建筑紧相毗连。

· 沉降缝设置要求
• 沉降缝的设置特点，从屋顶到基础全部断开。
• 沉降的设置宽度根据基地情况和建筑物高度而定。
• 沉降缝的盖缝条应固定在缝的一边或单独分两边固定。

第3节 防震缝 P309
· 设缝的依据
• 在有可能因地震作用引起断裂的部位设缝将建筑物划分为简单、规则、均一的单元
• 建筑平面体型不规则，或在纵向为复杂体型，地震时易产生应力集中，发生破坏
· 断开部位
• 基础可断开，也可不断开

· 变形缝比较
• 伸缩缝主要考虑建筑物上部的变形，缝宽最小
• 沉降缝主要考虑垂直方向的变形，但缝两侧建筑在沉降过程中有可能发生微量倾斜，因而缝较伸缩缝宽，且宽度随建筑高度的增加而加大
• 防震缝考虑地震时建筑物的摇摆，缝最宽
• 在抗震设防地区，设缝的宽度均按防震缝

· 设变形缝部位的盖缝处理
• 防止渗漏—不同部位各类盖缝板的应用
• 防止热桥的发生—柔性材料塞缝
• 美观—盖缝板的选择
• 关键问题：能适应变形
