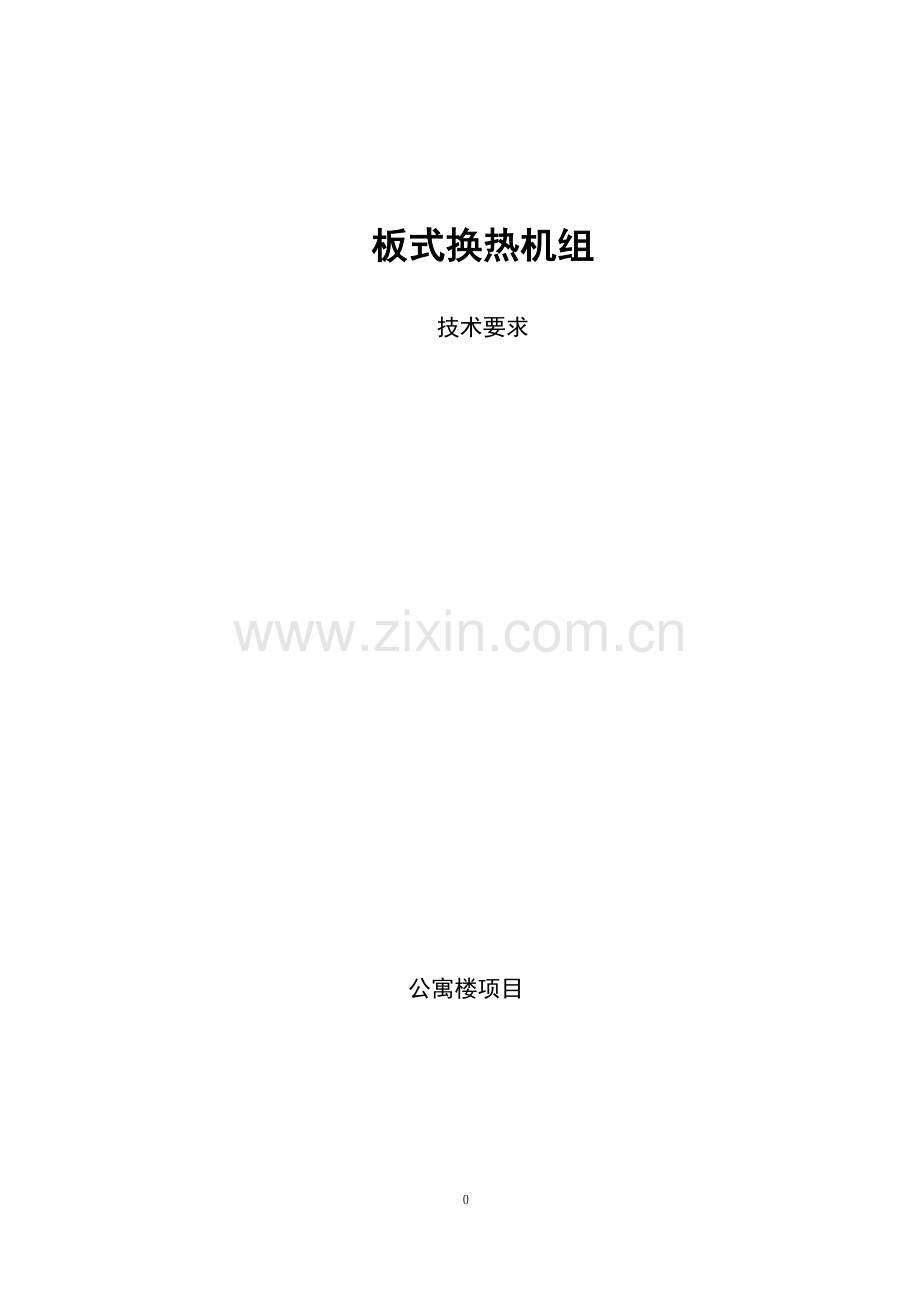

板式换热机组

技术要求

公寓楼项目

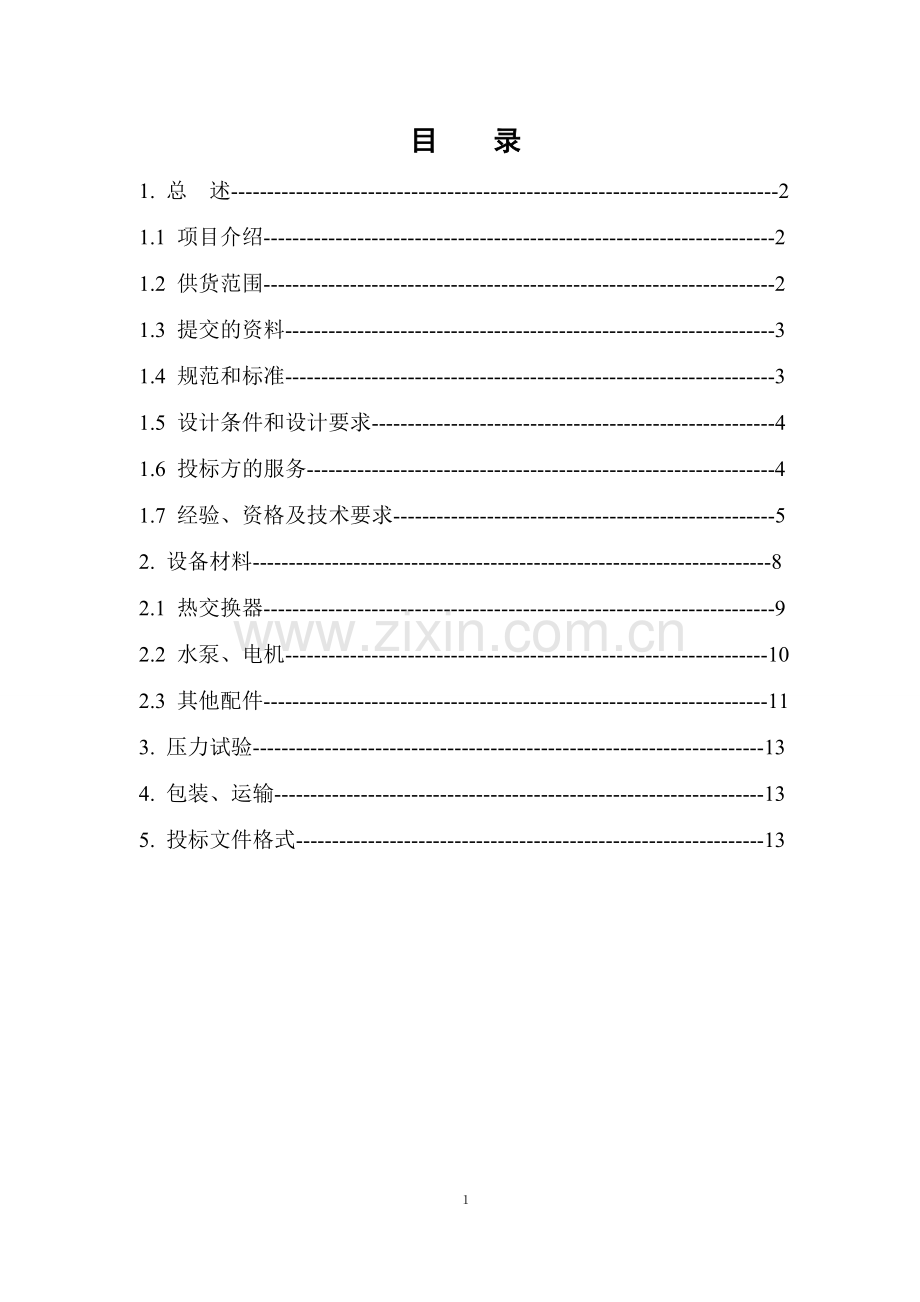

目 录
1. 总 述----------------------------------------------------------------------------2
1.1 项目介绍-----------------------------------------------------------------------2
1.2 供货范围-----------------------------------------------------------------------2
1.3 提交的资料--------------------------------------------------------------------3
1.4 规范和标准--------------------------------------------------------------------3
1.5 设计条件和设计要求--------------------------------------------------------4
1.6 投标方的服务-----------------------------------------------------------------4
1.7 经验、资格及技术要求-----------------------------------------------------5
2. 设备材料------------------------------------------------------------------------8
2.1 热交换器-----------------------------------------------------------------------9
2.2 水泵、电机-------------------------------------------------------------------10
2.3 其他配件----------------------------------------------------------------------11
3. 压力试验-----------------------------------------------------------------------13
4. 包装、运输--------------------------------------------------------------------13
5. 投标文件格式-----------------------------------------------------------------13
1. 总 述
1.1 项目介绍
1、本工程热源来自热力公司提供的高温热水，输送介质为水，一级网的设计温度：80/60℃，供水压力6Mpa，二级网的设计温度：住宅区采用低辐射采暖55/45℃，住宅区工作压力为0.65Mpa，商业区采用散热器采暖75/50℃，商业部分工作压力为0.4Mpa。
2、热负荷：住宅总热负荷4800KW，商业、车库总热负荷1500KW。
3、住宅与商业分别设置一台水—水板式换热机组，每台机组配置二台板式水—水换热器和三台循环泵（二用一备），二台变频补水定压泵（一用一备），一台除污器，并配压力传感器及变频调压装置及气候补偿装置。
4、采用全自动软水器对自来水进行软化提供系统。其水质应附合GB1567的水质标准的规定。软化水箱采用电子水位控制器控制全自动软水器的启闭。
5、采暖系统定压点设在循环水泵的入口。住宅补水泵启/停压力为0.65Mpa/0.75Mpa，二次循环侧安全阀起跳压力1.0Mpa；商业补水泵启/停压力为0.4Mpa/0.5Mpa，二次循环侧安全阀起跳压力0.8Mpa。
6、各区域分支管道均设热计量总表，市政一次热源管道设热计量总表，补水管设总水表。
为了节省热力站维修和更换部件的费用，要求所供的板式换热机组应无故障运行至少3年；质保期为2年（需签合同时商定）。
1.2 供货范围
投标方要保证换热机组的设计符合系统的要求，每个换热机组包括：
●板式换热器
●底座槽钢架及必要的支撑。
●试验的数据资料
●设备装卸所需的专用工具（注明所用专业工具清单）
●配套专用清洗板换工具各一套
配套的板式换热器的单板换热面积由投标方确定，为了备品备件的互换性，要求投标方所提供的单板换热器面积的规格不得超过两种。
供货范围应包括随机和两年运行所需的备件和易损件，其价格应包括在总投标标价中。注明备件和易损件项目清单）（注明备件和易损件项目清单）
1.3 提交的资料
投标方需提交下述文件和图纸
——技术文件和图纸清单
——总装图纸
——特殊工具清单
——协作制造厂商清单
——板式换热器的相关技术资料
——水泵、电机的相关技术资料
——换热机组技术要求说明书及技术数据（主要设备的生产厂家）
——设计选型计算结果
——有关热交换器、泵、阀的选型计算的说明
——热交换机组流程图
1.4规范和标准:
所供设备和材料的设计、制造、检查、试验等应满足下列规范和标准中的有关说明:
CJ/T191 《板式换热机组》
GB 中国标准
IS0 国际标准组织
1.5 设计条件和设计要求
1.5.1设计条件
——周围环境温度: 最高: 40℃
（室内温度） 最低:0℃
——介质设计温度:
一次侧: 80/60℃
二次侧: 散热器采暖： 住宅区50/45℃，商业区75/50℃。
——设计压力: 住宅部分0.65MPa，商业部分0.4MPa。
——设备设计温度: 150℃
——水质条件:硬度 (0.3mmoL/L)
1.5.2设计要求
——二级网循环水泵的流量根据热负荷确定。（取设计上限）
——板片口一二级网供回水上装排汽阀，泄水阀，以利于放出板片内积水，便于维修。
1.6投标方的服务
投标方的服务范围包括: 试运行、调试指导及人员培训等。投标方应派有经验的技术代表到工作现场安装、调试、检查及验收工作。并参加设备的试运行。投标方应对用户的操作、维修人员提供培训。费用包含在投标报价中。
1 投标方现场技术服务
1.1 投标方现场服务人员的目的是使所供材料安全、正常投运。投标方要派合格的现场服务人员。
1.2 投标方现场服务人员应具有下列资格：
1.2.1 遵守法纪，遵守现场的各项规章和制度；
1.2.2 有较强的责任感和事业心，按时到位；
1.2.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，能够正确地进行现场指导；
1.2.4 身体健康，适应现场工作的条件。
1.2.5 投标方须更换招标方认为不合格的投标方现场服务人员。
1.3 投标方现场服务人员的职责
1.3.1 投标方现场服务人员的任务主要包括材料催交、货物的开箱检验、材料质量问题的处理、指导安装和调试、参加试运和性能验收试验。
1.3.2 在安装和调试前，投标方技术服务人员应向招标方进行技术交底，讲解和示范将要进行的程序和方法
1.3.3 投标方现场服务人员应有权全权处理现场出现的一切技术和商务问题。如现场发生质量问题，投标方现场人员要在招标方规定的时间内处理解决。如投标方委托招标方进行处理，投标方现场服务人员要出委托书并承担相应的经济责任。
1.3.4 投标方对其现场服务人员的一切行为负全部责任。
1.3.5 投标方现场服务人员的正常来去和更换应事先与招标方协商。
1.7 经验、资格及技术要求
制造厂应具有设计、制造相应产品的经验。
⑴生产企业资质要求
1、投标方应具有全国锅炉压力容器标准化技术委员会颁发的《板式换热器产品安全注册证》
2、投标方必须持有A1，A2级压力容器设计许可资质、制造许可资质；
3、板式换热器A1、A2、A3级安全注册证，ISO9001质量管理体系认证、板式换热器板片\板式换热器\板式换热器专用夹紧螺栓都具备中华人民共和国知识产权局颁发的实用型专利证书；
4、公司是一家集科研、设计、加工、安装、调试于一体的大型专业压力容器，板式换热器制造企业；
5、生产企业必须具备一级机电安装资质；
6、生产企业在陕西有分公司或办事处；
7、中标企业采暖期在长武设办事处及售后服务中心，方便长武换热站的管理、维护、维修；
8、要求公司不得挂靠其它公司的安装资质；
9、投标方应有100套以上的同类产品业绩，经过3年的运行实践，被证明是符合国家标准的产品。并提供3家用户的证明材料。
10、投标方应有100台套/年以上的生产能力；
11、投标方应该有足够的库存，以保证售后服务的需要。
⑵智能换热机组内容及技术要求：
1、供暖温度调节
a、供水自动调节：根据给定温度目标值和二次管网反馈温度、进行人工模糊计算、实时调节一次管网电动温控阀的开度，同时改变一次热媒流量、实现二次供水温度自动调节。
b、分时段温度调节：将一天设定几个不同的时段，根据不同工况分时段按需供暖，做到合理供暖运行。
c、室外补偿调节：根据室外温度实时调节二次供水温度，实现供暖温度根据气候变化节能运行。
2、循环泵变频控制
a、变频定压运行：设定供水压力，自动调节水泵工作频率保证供水压力稳定。
b、压差或温差控制：设定二次网供回水压差/温差，东子调节水泵保证供水压差或温差满足实际负荷工况需求。
c、防冻控制：通过采集最不利端压差，保证最不利端压差满足运行要求，防止管道低温冻裂。
⑶补水泵自动调节
1、变频补水定压：设定系统补水压力，采用人工智能自动调节补水泵工作频率，保证系统回水压力稳定。
2、补水泵启停补水定压：设定系统补水压力，当压力高于设定压力（1%可设定）时停止补水泵，当低于设定压力（1%可设定）时启动补水泵。
⑷报警功能
1、供水温度超高报警；
2、回水压力过低报警；
3、补水箱水位过低报警；
4、供水压力超低报警；
5、支持自由定义报警内容。
⑸故障保护
1、系统超温；
2、循环泵停止、故障或停电，一次温控阀自动关闭；
3、超压自动泄水；
4、水箱低水位时，补水泵缺水自动停止。
⑹监控参数
1、二次侧供、回水温度；
2、一、二次侧供、回水压力或蒸汽压力；
3、一、二次侧供、回水流量；
4、供热计量；
5、水箱液位；
6、电动温控阀开度；
7、水泵启停及运行状态。
⑺控制功能
1、供水温度自动控制：室外温度调节曲线、供水温度直接设定，分时段温度修正。
2、循环泵控制：变频定压、供回压差控制、最不利压差控制。
3、补水泵控制：变频恒压、启停控制、水箱水位联锁、缺水停止补水泵。
4、历史数据存贮：每隔1-10分钟保存一组数据，支持长达一个采暖季的数据存储。
5、报警处理：供水温度过高、供水压力过高、回水压力过低、水箱水位过低现场声光报警，并向上位机通讯报警。
2. 设备材料
主要设备
序号
设备名称
型号及规格
单位
数量
备注
1
住宅水—水板式换热机组
单台换热器额定换热量：3400KW
台
2

其中：

住宅采暖变频热水循环泵
流量：260m³/h 扬程：34m
功率：37KW
台
3
2用1备

住宅变频补水泵
流量：6m³/h 扬程：72m
功率：3KW
台
2
1用1备
2
商业水—水板式换热机组
单台换热器额定换热量：1050KW
台
2

其中：

商业采暖变频热水循环泵
流量：35m³/h 扬程：28m
功率：7.5KW
台
3
2用1备

商业变频补水泵
流量：3m³/h 扬程：32m
功率：1.5KW
台
2
1用1备
3
软化补水箱
有效容积V=6 m³2000*2000*2000
台
1

4
全自动软水器
TRB—600 产水量：9-12T/h
台
1

住宅机组循环泵EHR=0.013<0.0135，商业机组循环泵HER=0.0115<0.0135。
2.1热交换器
——热交换器应为可拆卸的板式换热器，板式换热器总额定换热量按热力站设计热负荷确定，换热器污垢热阻的取值应能满足采暖期连续运行（4个月不清洗）的需要。其他要求应符合《板式换热机组》CJ/T191中的规定，并应有保温设施。
——热交换器的换热量。
——热交换器的参数。
——热交换器的选型应提供计算书。
——热交换器的换热面积应在理论计算的基础上增加至少10%的面积作为裕度。
——热交换器的压紧杆长度应留有今后可能增加25％板片位置。
——热交换器板片材质SUS304不锈钢制成，板厚0.6mm, 板片压制采用一次冲压成型工艺；密封垫片材质采用三元乙丙（EPDM）橡胶制造。耐温150℃，使用寿命≥5年。设计时预留20%裕量。处于板换预紧状态，耐压1.6MPa，介质为130℃的热水状态下，泄漏率为零，板片和垫片采用高温固化粘接工艺。
——投标方应保证正常运行条件下，垫片具有很高的可靠性和机械性。
——换热器压紧钢板应利于方便拆装，便于维修。
——标 记:
每台换热器上应有标记牌，并清楚的标明：
制造商、类 型、工作压力、设计热负荷、设计温度、换热面积
2.2 水泵、电机
2.2.1 循环泵 （变频泵）
——泵的容量应与热交换器二次侧的设计流量相符。
——所配电机为标准三相鼠笼异步电机，电机容量根据泵的选型来定。
——电源电压: 380V 频率: 50HZ
——电机的轴承运行寿命必须至少为21600小时。
——耐压为1.6MPa，可耐介质温度130℃；
——泵壳为铸铁材质，泵进出口法兰为圆法兰；
——采用球墨铸铁或青铜双曲线叶轮，保证水泵的高效率；
——使用IEC标准电机，效率等级为EFF1，环境耐温60℃；
——水泵流量＞200m3/h时，水泵效率不得低于80%，流量≤200m3/h时，水泵效率不得低于70%。附水泵性能曲线。
——采用机械密封。
——泵出口加装逆止阀。
——循环泵厂家：太平洋、凯泉、南方等国内知名品牌
2.2.2 补水泵（变频泵）
——补水泵的流量为循环水量的4％。
所配电机为标准三相鼠笼异步电机，电机容量根据泵的选型来定。
——电源电压: 380V 频率: 50HZ
——电机的轴承运行寿命必须至少为21600小时。
——泵的效率不得低于60%。
——采用机械密封
——泵体及叶轮采用不锈钢304材质
——使用IEC标准电机，效率等级为EFF1，环境耐温60℃；
——可耐介质温度130℃
——活动连接法兰，可直接连接标准法兰。
——进出口各提供一个压力测点，可进行压差测量，同时亦作为排水口，方便根据现场安排排水口。
——泵出口加装补水泵逆止阀。
——循环泵厂家：太平洋、凯泉、南方等国内知名品牌
2.2.3 泵的标记
——泵的标记牌应清楚的标明:
制造商
泵的型号、生产年、月、最大的工作温度/最大工作压力、泵的性能: 流量(m3/h)、扬程(m)、泵的效率；泵的转速；泵的重量
——电机的标记牌，应清楚的标明、制造商 /电机型号、接线法、绝缘等级、额定功率、额定电压、额定电流、额定转速、重量。
2.3 其他配件
2.3.1阀门制造商：远大、渤海、天胜等国内知名品牌
2.3.2电动调节阀制造商：西门子
2.3.3变频器厂家：ABB、施耐德、西门子等国际知名品牌
2.3.4电器元件制造商：ABB、施耐德、西门子等国际知名品牌
2.3.5　管路
1) 管道规格
为便于维修，换热机组使用的钢管规格统一如下：
钢管质量应符合标准《输送流体用无缝钢管》GB/T8163的要求，管材采用20＃钢。钢管规格见下表：

公称直径
外径×9壁厚（mm）
应用标准
公称直径
外径×9壁厚（mm）
应用标准
DN
In
DN
In
15
1/2
21.3×2.75
GB/T3091—2008
100
4
108.0×4
GB/T8163—2008
20
3/4
26.8×2.75
125
5
133.0×4
25
1
33.5×3.25
150
6
159.0×4.5
32
1¼
42.3×3.25
200
8
219.0×6
40
1½
48.0×3.50
250
10
273.0×7
50
2
57.0×3.50
GB/T8163—2008
300
12
325.0×7
70
2½
76.0×3.50
350
14
377.0×9
80
3
89.0×4.00
400
16
426.0×10
2) 管件
热力系统管道安装坡度0.003，高点设置DN20放气阀（E121自动排气阀），低点设置DN25泄水阀（Z41T-16闸阀）。
水管路上的阀门及附件如下：
闸阀 Z41T-12型 截止阀 J41T-12型 止回阀 H31S-12型
蝶阀 D371型手柄式 安全阀 A38H-12C
所采用的管件应符合标准《钢制对焊无缝管件》GB/T12459，管件选用强度等级应符合设计压力和腐蚀裕量要求。
3）为防止远传仪表出现故障，系统上应配置必要的就地仪表，就地压力表能反应出板式换热器前后及除污器前后的压差数值，压力表要安装防震式压力表。
4）变频器应选具有风机和水泵的应用宏功能，电源谐波畸变符合国家标准。
变频器的主要保护及安全特性
●短路保护；
●输出相之间保护；
●输出相和地之间保护；
●内部电源的输出保护；
●具有过热和过流保护；
●主电源欠电压及过压安全保护；
●主电源缺相安全保护；
●变频器故障时，有自诊断功能。
5）机组内仪器仪表
●换热站的同一类型设备，均应采用同一厂家产品。
最高测量值不应超过仪表量程的70%，仪表测量精度±1%。
●温度变送器，Ni1000或者pt1000
●压力传感器；0~10V
●柜体防护等级不得低于IP40。
●采用正压风扇和过滤层防尘。
●主要元器件选用国内品牌产品。
●要求柜体采用下进出线、上散热形式安装于机组底座上。
3. 压力试验
投标方应在厂内组装完毕后进行压力试验。
压力试验的条件为: 温度20℃，压力为1.5倍的工作压力，但不超过1.0Mpa。试压1h内，压降不超过0.05Mpa，稳压2h，压降不超过0.03Mpa，且检查，不渗，不漏为合格。
4、包装、运输
换热机组须用防水包装，并注明包装标志。随产品发送的文件资料，应用塑料袋包装。换热机组应直立运输，不得倒置。

5.投标文件格式
一、法定代表人身份证明书
二、投标文件签署授权委托书
三、投标函
四、投标报价表
五、产品技术参数偏差表
六、投标承诺书
七、近两年完成类似货物销售业绩表
