Cisco ASA5520防火墙配置

前言
l 主要从防火墙穿越的角度，描述Cisco ASA5520防火墙的配置
l 对Pix ASA系列防火墙配置具有参考意义
内容
l 防火墙与NAT介绍
l 基本介绍
l 基本配置
l 高级配置
l 其它
l 案例
防火墙与NAT介绍
l 防火墙
Ø 门卫
l NAT
Ø 过道
l 区别
Ø 两者可以分别使用
Ø Windows有个人防火墙
Ø Windows有 Internet Connect sharing服务
Ø 一般防火墙产品，同时带有NAT
基本介绍
l 配置连接
l 工作模式
l 常用命令
l ASA5520介绍
配置连接
l 初次连接
Ø 使用超级终端登陆Console口
Ø Cicso的波特率设置为9600
l Telnet连接
Ø 默认不打开，在使用Console配置后，可以选择开启
Ø 开启命令： telnet ip_address netmask if_name
Ø 连接命令： telnet 192.168.1.1
Ø ASA5520默认不允许外网telnet,开启比较麻烦
l ASDM连接
Ø 图形界面配置方式
l SSH连接
工作模式
l 普通模式
Ø 连接上去后模式
Ø 进入普通模式需要有普通模式密码
Ø Enable 进入特权模式，需要特权密码

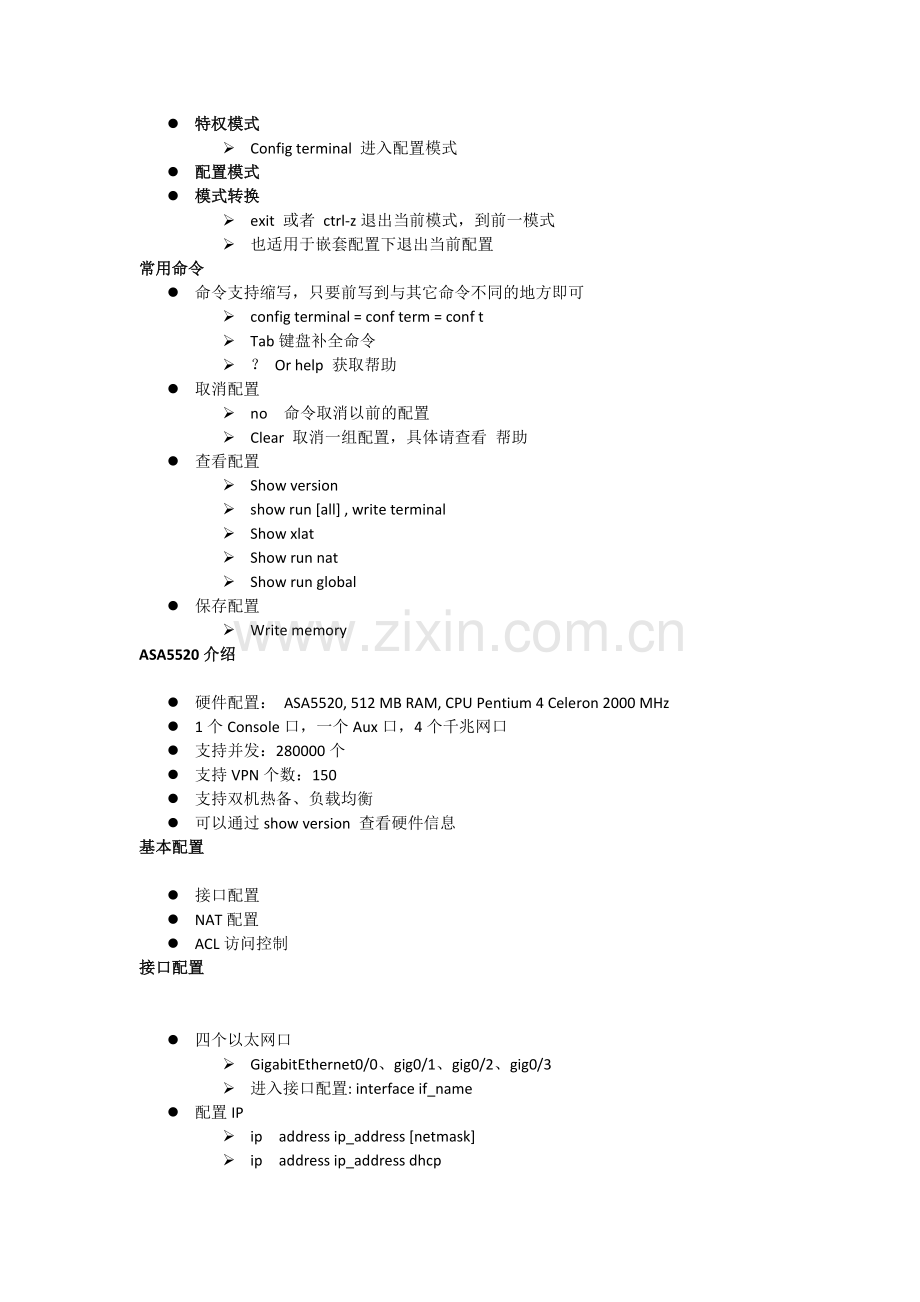

l 特权模式
Ø Config terminal 进入配置模式
l 配置模式
l 模式转换
Ø exit 或者 ctrl-z退出当前模式，到前一模式
Ø 也适用于嵌套配置下退出当前配置
常用命令
l 命令支持缩写，只要前写到与其它命令不同的地方即可
Ø config terminal = conf term = conf t
Ø Tab键盘补全命令
Ø ？ Or help 获取帮助
l 取消配置
Ø no 命令取消以前的配置
Ø Clear 取消一组配置，具体请查看 帮助
l 查看配置
Ø Show version
Ø show run [all] , write terminal
Ø Show xlat
Ø Show run nat
Ø Show run global
l 保存配置
Ø Write memory
ASA5520介绍

l 硬件配置： ASA5520, 512 MB RAM, CPU Pentium 4 Celeron 2000 MHz
l 1个Console口，一个Aux口，4个千兆网口
l 支持并发：280000个
l 支持VPN个数：150
l 支持双机热备、负载均衡
l 可以通过show version 查看硬件信息
基本配置

l 接口配置
l NAT配置
l ACL访问控制
接口配置

l 四个以太网口
Ø GigabitEthernet0/0、gig0/1、gig0/2、gig0/3
Ø 进入接口配置: interface if_name
l 配置IP
Ø ip address ip_address [netmask]
Ø ip address ip_address dhcp
Ø 打开端口: no shutdown
Ø 配置安全级别
Ø security-level [0-100]
Ø 数据从安全级别高的流向底的，不能倒流
Ø 倒流需要保安允许
Ø 所以外网一般配置为0，内网为100
Ø 配置别名
Ø 供其它命令引用
Ø Nameif if_name
NAT

l NAT (Network Address Translate)
l NAT类型(与防火墙穿越提到的类型不相关）
Ø Dynamic NAT
Ø PAT
Ø Static NAT & Static PAT
Ø Identity NAT
Ø NAT exemption
Ø Policy NAT
l 地址表超时
NAT配置
l 普通NAT
Ø Dynamic NAT
Ø PAT
l NAT例外
Ø Static NAT
Ø Identity NAT
Ø NAT exemption
Ø Policy NAT
普通NAT
l 普通NAT，只允许内网先发起连接
l 地址池配置
Ø global (if_name) natid start_addr-end_addr netmask
Ø 如：global (outside) 1 192.168.85.111-192.168.85.113 255.255.255.0
Ø 定义了natid 1 和地址池 192.168.85.111-192.168.85.113
Ø Dynamic NAT
Ø nat (real_ifc) nat_id inside_network outside_network
Ø 动态分配给内网一个独立的IP
l PAT
Ø PAT使用1个地址+65535个端口为内网提供地址转换
Ø 地址池中只有一个值时，就是PAT
Ø 分配给内网连接一个固定IP和一个动态的端口
Static NAT
l Static NAT
Ø 允许外网先发起连接
Ø 是一个外网IP固定一个内网IP
Ø 可以称为IP映射
l 命令
Ø Static (internal_if_name, external_if_name) maped_addr real_addr
Ø Maped_addr 与 real_addr不相同
Static PAT
l Static PAT
Ø 允许外网先发起连接
Ø 是一个内网IP+一个端口转换成一个固定的外网IP+固定的外网端口
Ø 可以称为端口映射
l 命令
Ø static (real_interface,mapped_interface) {tcp | udp} {mapped_ip |interface} mapped_port real_ip real_port [netmask mask]
Identity NAT
l Identity NAT
Ø 不使用地址转换，采用原地址出去
Ø 只能内网发起连接
Ø 外网必须配置ACL permit才能先发起连接
l 命令
Ø NAT （real_if_name） 0 addr/network networkmask
Ø 如: nat (inside) 0 192.168.1.2 255.255.255.255
l Static Identity NAT
Ø 不使用地址转换，采用原地址出去
Ø 内外网都可先发起连接
l 命令
Ø static (real_interface,mapped_interface) real_ip real_ip
NAT exemption
l NAT exemption
Ø Identity NAT和 ACL的混合，功能更加强大
Ø 不使用地址转换，采用原地址出去
Ø 内外网均可发起连接
l 命令
Ø 例1：access-list EXEMPT permit ip 10.1.2.0 255.255.255.0 any
Ø nat (inside) 0 access-list EXEMPT
Ø 例2：access-list NET1 permit ip 10.1.2.0 255.255.255.0 209.165.201.0
Ø access-list NET1 permit ip 10.1.2.0 255.255.255.0 209.165.200.224
Ø nat (inside) 0 access-list NET1
Policy NAT

l Policy NAT & Policy PAT
Ø 用ACL定义的NAT和PAT
Ø 更加灵活
l 命令
Ø Policy nat : static (real_interface,mapped_interface) {mapped_ip | interface}access-list acl_name
Ø Policy pat : static (real_interface,mapped_interface) {tcp | udp} {mapped_ip |interface} mapped_port access-list acl_name
l 举例
Ø hostname(config)# access-list NET1 permit ip 10.1.2.0 255.255.255.0 209.165.201.0
Ø 255.255.255.224
Ø hostname(config)# access-list NET2 permit ip 10.1.2.0 255.255.255.0 209.165.200.224
Ø 255.255.255.224
Ø hostname(config)# nat (inside) 1 access-list NET1
Ø hostname(config)# global (outside) 1 209.165.202.129
Ø hostname(config)# nat (inside) 2 access-list NET2
Ø hostname(config)# global (outside) 2 209.165.202.130
地址表超时

l 地址转换表超时
Ø 查看命令： show run timeout xlate
Ø 默认超时为3小时
Ø 设置命令： timeout xlate hh:mm:ss
Ø 清除当前表： clear xlat
Ø 在重新配置了NAT后，如果不重启，只有等到当前表超时才能生效，可以强制清除表，但此时的连接都将中断
l 连接超时
Ø 查看命令: show run timeout conn
Ø 默认超时为1小时
Ø 设置命令： timeout conn hh:mm:ss
Ø 清除当前连接： clear conn
Ø 清除当前连接，当前的连接都将中断
ACL访问控制
l ACL访问控制
Ø 权限列表，定义外网数据包是否可以进入
Ø Deny 优先
Ø 配合NAT, Static等命令使用
Ø 内网一般配置成允许所有，外网需要根据实际情况配置
l 命令
Ø access-list access_list_name [line line_number] [extended]{deny | permit} protocol source_address mask [operator port] dest_address mask [operator port | icmp_type] [inactive]
Ø 与接口绑定： access-group access_list_name in/out interface if_name
ACL访问控制
l 举例
Ø access-list ACL_IN extended permit ip any any
Ø access-list ACL_IN extended permit ip 192.168.1.0 255.255.255.0 209.165.201.0 255.255.255.224
Ø access-list alout extended permit tcp any interface outside eq 3389
Ø access-list alout extended permit tcp any host 192.168.85.113 eq 3389
Ø Access-group alout in interface outside
高级配置
l 对象组
l 应用层协议检查
l AAA认证
l VPN配置
对象组
l 对象组（Object-group）
Ø 对其它命令（NAT、access-listd等)用到类似的对象进行的分组
Ø 有四种类型的对象组
l icmp-type Specifies a group of ICMP types, such as echo
l network Specifies a group of host or subnet IP addresses
l protocol Specifies a group of protocols, such as TCP, etc
l service Specifies a group of TCP/UDP ports/services
l 命令
Ø Object-group grpType grpName
Ø description 组描述
Ø group-object 组中嵌套别的组
Ø network-object 具体的一个Object定义，这里举network类型的情况
对象组
l 举例
Ø Object-group network grpNetWork
Ø network-object 192.168.85.111 255.255.255.255
Ø network-object 192.168.85.111 255.255.255.255
Ø exit
Ø access-list alout permit tcp object-group grpNetWork any
应用层协议检查
l 应用层协议检查
Ø 除使用当前连接，还需要协商使用其它端口的协议。如ftp/tftp, sip, rtsp
Ø 一定程度代替端口映射的工作
Ø 实现了防火墙穿越
l 命令
Ø policy-map global_policy
Ø class inspection_default
Ø inspect ftp/no inspect ftp
其它
l 配置查看
Ø show 命令
Ø show startup-config 查看启动配置
Ø show running-config [all] 查看当前配置 all,显示默认配置
l 配置保存
Ø Write memory
Ø 重新启动： reload/reboot
l 单项配置查看
Ø Show 单项名称 如: show access-list
Ø Show run 单项名称 如： show run static
