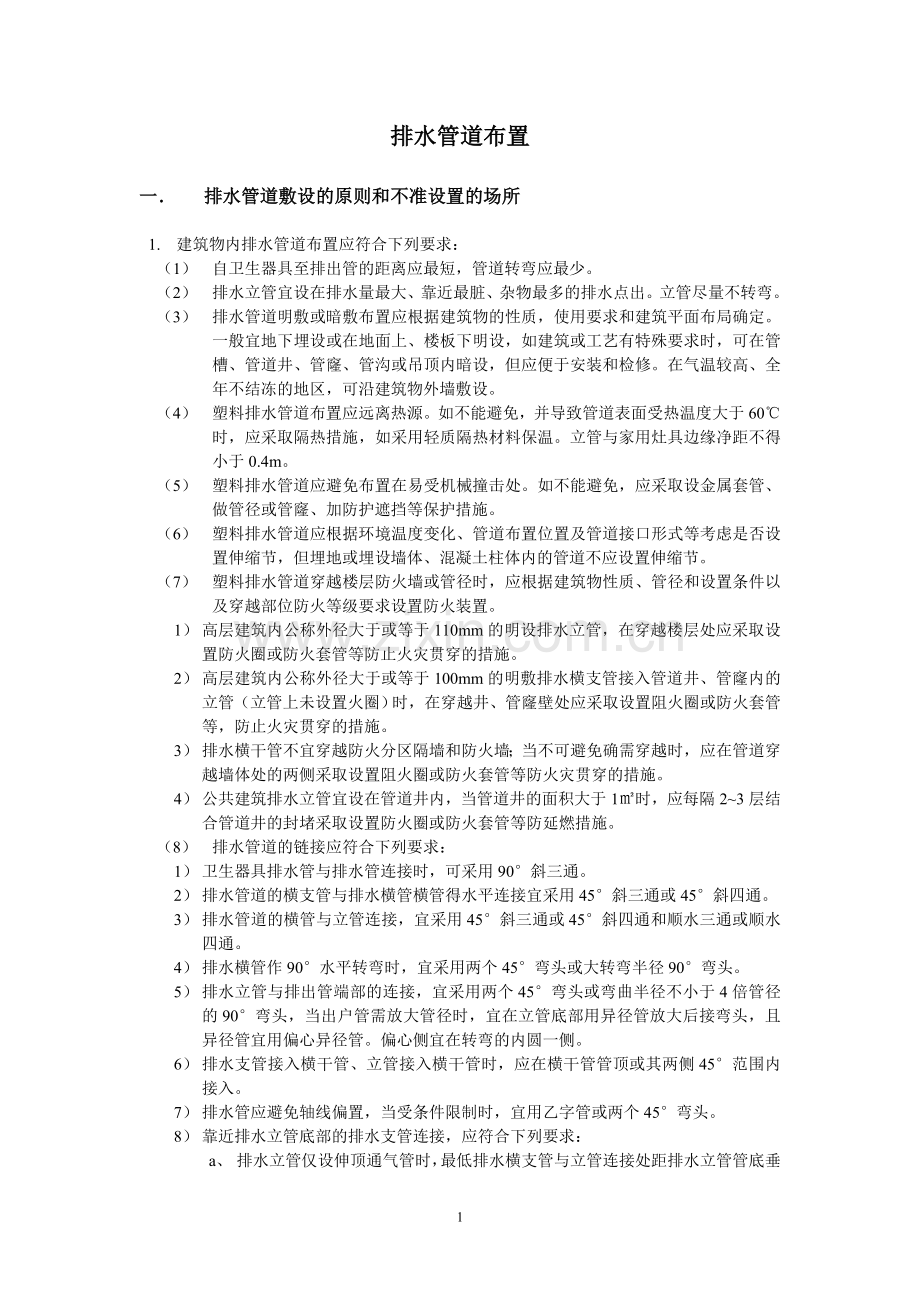

排水管道布置

一． 排水管道敷设的原则和不准设置的场所

1. 建筑物内排水管道布置应符合下列要求：
（1） 自卫生器具至排出管的距离应最短，管道转弯应最少。
（2） 排水立管宜设在排水量最大、靠近最脏、杂物最多的排水点出。立管尽量不转弯。
（3） 排水管道明敷或暗敷布置应根据建筑物的性质，使用要求和建筑平面布局确定。一般宜地下埋设或在地面上、楼板下明设，如建筑或工艺有特殊要求时，可在管槽、管道井、管窿、管沟或吊顶内暗设，但应便于安装和检修。在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。
（4） 塑料排水管道布置应远离热源。如不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施，如采用轻质隔热材料保温。立管与家用灶具边缘净距不得小于0.4m。
（5） 塑料排水管道应避免布置在易受机械撞击处。如不能避免，应采取设金属套管、做管径或管窿、加防护遮挡等保护措施。
（6） 塑料排水管道应根据环境温度变化、管道布置位置及管道接口形式等考虑是否设置伸缩节，但埋地或埋设墙体、混凝土柱体内的管道不应设置伸缩节。
（7） 塑料排水管道穿越楼层防火墙或管径时，应根据建筑物性质、管径和设置条件以及穿越部位防火等级要求设置防火装置。
1） 高层建筑内公称外径大于或等于110mm的明设排水立管，在穿越楼层处应采取设置防火圈或防火套管等防止火灾贯穿的措施。
2） 高层建筑内公称外径大于或等于100mm的明敷排水横支管接入管道井、管窿内的立管（立管上未设置火圈）时，在穿越井、管窿壁处应采取设置阻火圈或防火套管等，防止火灾贯穿的措施。
3） 排水横干管不宜穿越防火分区隔墙和防火墙；当不可避免确需穿越时，应在管道穿越墙体处的两侧采取设置阻火圈或防火套管等防火灾贯穿的措施。
4） 公共建筑排水立管宜设在管道井内，当管道井的面积大于1㎡时，应每隔2~3层结合管道井的封堵采取设置防火圈或防火套管等防延燃措施。
（8） 排水管道的链接应符合下列要求：
1） 卫生器具排水管与排水管连接时，可采用90°斜三通。
2） 排水管道的横支管与排水横管横管得水平连接宜采用45°斜三通或45°斜四通。
3） 排水管道的横管与立管连接，宜采用45°斜三通或45°斜四通和顺水三通或顺水四通。
4） 排水横管作90°水平转弯时，宜采用两个45°弯头或大转弯半径90°弯头。
5） 排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头，当出户管需放大管径时，宜在立管底部用异径管放大后接弯头，且异径管宜用偏心异径管。偏心侧宜在转弯的内圆一侧。
6） 排水支管接入横干管、立管接入横干管时，应在横干管管顶或其两侧45°范围内接入。
7） 排水管应避免轴线偏置，当受条件限制时，宜用乙字管或两个45°弯头。
8） 靠近排水立管底部的排水支管连接，应符合下列要求：

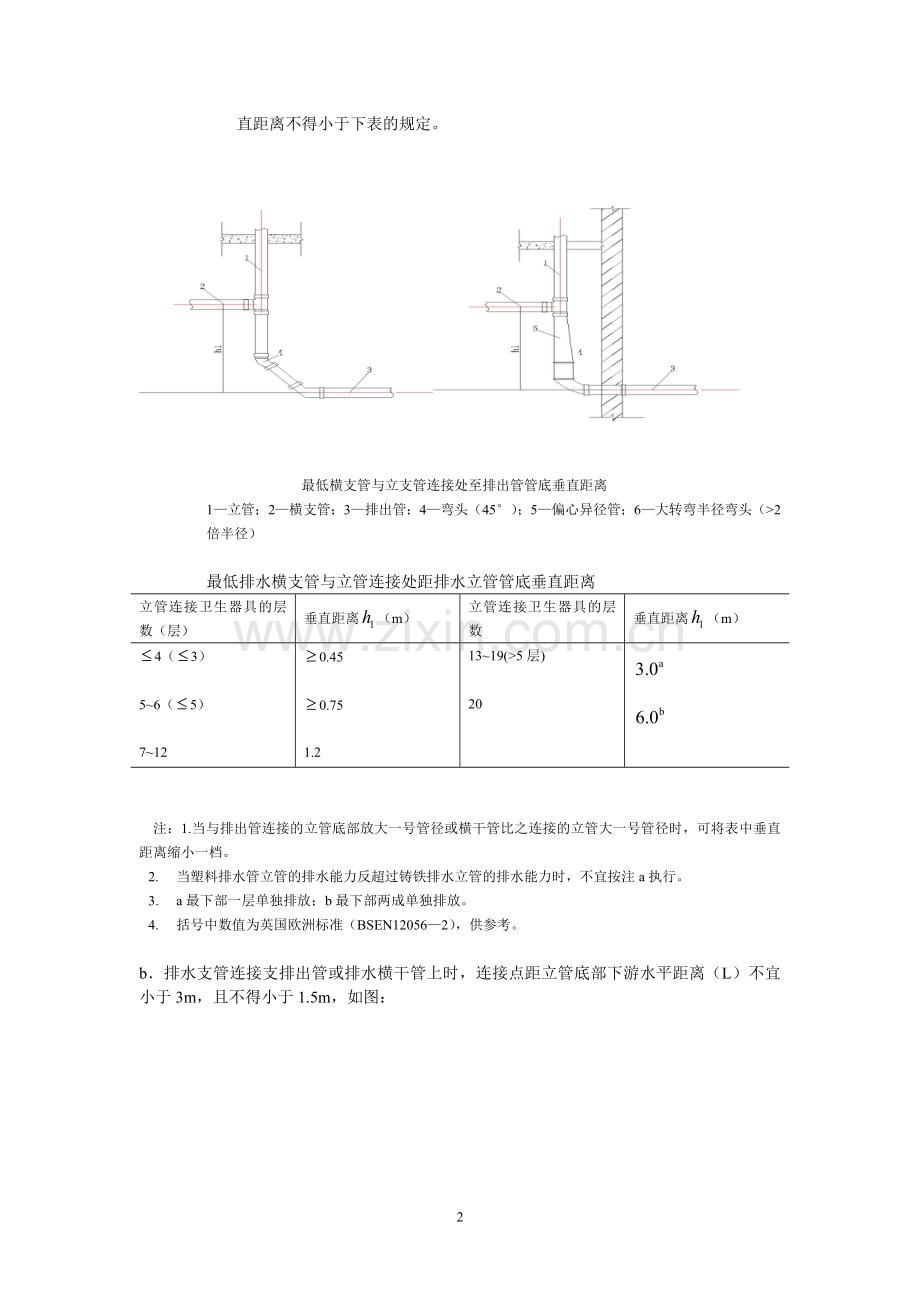

a、 排水立管仅设伸顶通气管时，最低排水横支管与立管连接处距排水立管管底垂直距离不得小于下表的规定。

最低横支管与立支管连接处至排出管管底垂直距离
1—立管；2—横支管；3—排出管；4—弯头（45°）；5—偏心异径管；6—大转弯半径弯头（>2倍半径）

最低排水横支管与立管连接处距排水立管管底垂直距离
立管连接卫生器具的层数（层）
垂直距离（m）
立管连接卫生器具的层数
垂直距离（m）
4（3）

5~6（5）

7~12
0.45

0.75

1.2
13~19(>5层)

20

注：1.当与排出管连接的立管底部放大一号管径或横干管比之连接的立管大一号管径时，可将表中垂直距离缩小一档。
2. 当塑料排水管立管的排水能力反超过铸铁排水立管的排水能力时，不宜按注a执行。
3. a最下部一层单独排放；b最下部两成单独排放。
4. 括号中数值为英国欧洲标准（BSEN12056—2），供参考。

b．排水支管连接支排出管或排水横干管上时，连接点距立管底部下游水平距离（L）不宜小于3m，且不得小于1.5m，如图：

C． 当靠近排水立管底部的排水支管的连接不能满足本款第a第b点得要求时，底层排水支管应单独排除，楼层排水支管宜单独汇入合接入总立管。
（9） 排水竖支管接入横干管竖直转向管段时，连接点应在转弯处一下，且垂直距离不得小于0.6m（如上图）。
（10） 横干管转成垂直管时，转向处宜采用45°斜三通或90°斜三通，其顶部接出通气管应接入的就近的通气立管，通气管管径宜比横干管管径小一至两档（如上图）。
（11） 水平横干管需变径时，宜采用偏心异径管，管顶平接。
（12） 机房（空调机房、给水水泵房）、开水间的地漏排水应与污。废水管道分开设置，可排入室外分流制的雨水窖井。
（13） 洗碗机排水不得与污、废水管道直接连接，应排入临近的洗涤盆、地漏或排水明沟。
（14） 排水沟的设计，应符合下列要求：
1） 内表面应光滑，且便于清掏。
2） 排水沟宜通过沟底排水地漏和水封装置，与排水管道连接。
3） 废水中如夹带纤维或大块物体，应在与排水管道连接处设置格网，格栅或采用带网筐的地漏。
（15） 汽车库地面排水不宜采用明沟。如必须设置时，地沟不应贯通防火分区。
（16） 室内排水沟与室外排水管道连接处，应设水封装置。
（17） 排水管与室外排水管道连接时，排出管管顶标高不得低于室外排水管管顶标高。其连接处的水流偏转角不得大于90°当有大于0.3m的跌落差时，可不受角度的限制。
（18） 当室内设置卫生器具处地面标高或地漏标高低于室外检查井地面标高时，该卫生器具排水管或地漏不得直接接入室外检查井。
2、排水管道不准设置的场所：
（1）、排水管道不得布置在遇水会引起燃烧、爆炸或损坏的原料、产品和设备的上面。
（2）、架空管道不得敷设在生产工艺或卫生有特殊要求的生产厂房内，不得敷设在食品和贵重商品仓库、通风小室、变配电间和电梯房间内。
（3）、排水管道不得布置在食堂、饮食业厨房的主副食操作烹调、备餐部位、浴池、游泳池的上方。当受条件限制不能避免时，应采取防护措施。如：可在排水管下方设托板，托板横向应有翘起的边缘（即横断面成槽形），纵向应与排水管道有一致的坡度，末端有管道引至地漏或排水沟。
（4）、排水管道不得穿过沉降缝、伸缩缝、抗震缝、烟道和风道。当受条件 限制必须穿过沉降缝、变形缝时，应采取相应的保护措施。对不得不穿越沉降缝处，应预留沉降量、设置不锈钢铁软管柔性连接，并在主要结构沉降已基本完成后再进行安装；对不得不穿越伸缩缝处，应安装伸缩器。软管和伸缩器均应为低波不锈钢制品。
（5）、排水埋地管道，不得穿越生产设备基础或不知在可能受重力压坏处。在特殊情况下，应与有关专业协商处理。如：保证一定的埋深和做金属防护套管，并应采用柔性接口。
（6）、楼层排水管道不应埋设在结构层内。当在地下室必须埋设时，不得穿越沉降缝，并宜采用耐腐蚀的金属排水管道，坡度不应小于通用坡度，最下管径不应小于75mm，并应在适当位置加设清扫口。
（7）、生活排水立管不得穿越卧室、病房等对卫生、安静要求较高的房间，并不宜靠近与卧室相邻的内墙。
（8）、排水管道不应穿越图书馆的书房；生活污水立管不应安装在书房相邻的内墙上。
（9）、排水管道不得穿越档案馆库区。
（10）、排水管道不宜穿越橱窗、壁柜。
（11）、住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
（12）、生活给水泵房内不应有污水管道穿越。
（13）、生活饮用水池（水箱）的上方，不得布置排水管道，且在周围2m内不应有污水管线。

二 清扫口、检查口的设置

1.清扫口装置设在排水横管上，是用于单向清通排水管道的维修口。根据卫生器具数量、排水管长度和清通方式等，按下列规定设置清扫口。
（1）、在连接2个及2个以上的大便器或3个及3个以上的卫生器具的铸铁排水横管上，宜设置清扫口。
（2）、采用塑料管排水管道时，在连接4个及以上的大便器的污水横管上宜设置清扫口。
（3）、在水流偏转大于45°的排水横管上，应设清扫口（或检查口）。
（4）、生活污、废水横管得直线管段上清扫口之间的最大距离应符合下表的规定。

5
横管得直线管段上清扫口的最大距离（m）
管道直径（mm）
生活废水
生活污水
50~70
10
8
100~150
15
10
200
25
20

（5）排水立管或排出管上得清扫口至室外检查井中心的最大长度，应按下表确定。

排水立管或排水管上得清扫口至室外检查井中心的最大长度
管径（mm）
50
75
100
100以上
最大长度（m）
10
12
15
20

（6）在排水横管上设置清扫口，宜将清扫口设置在楼板或地坪上，应与地面相平。排水管起点的清扫口与排水横管相垂直的墙面的距离不得小于0.15m。排水管起始端设置堵头代替清扫口时，堵头与墙面或大梁边应有不小于0.4m的距离。可利用带清扫口弯头配件代替清扫口。
（7）管径小于100mm的排水管道上设置清扫口，其尺寸应与管道同径；管径等于或大于100mm的排水管道上应设置100mm直径的清扫口。
（8）排水横管连接清扫口的连接管件应与清扫口同径，应采取45°斜三通组合管件或90°斜三通，倾斜方向应与清通和水流方向一致。
