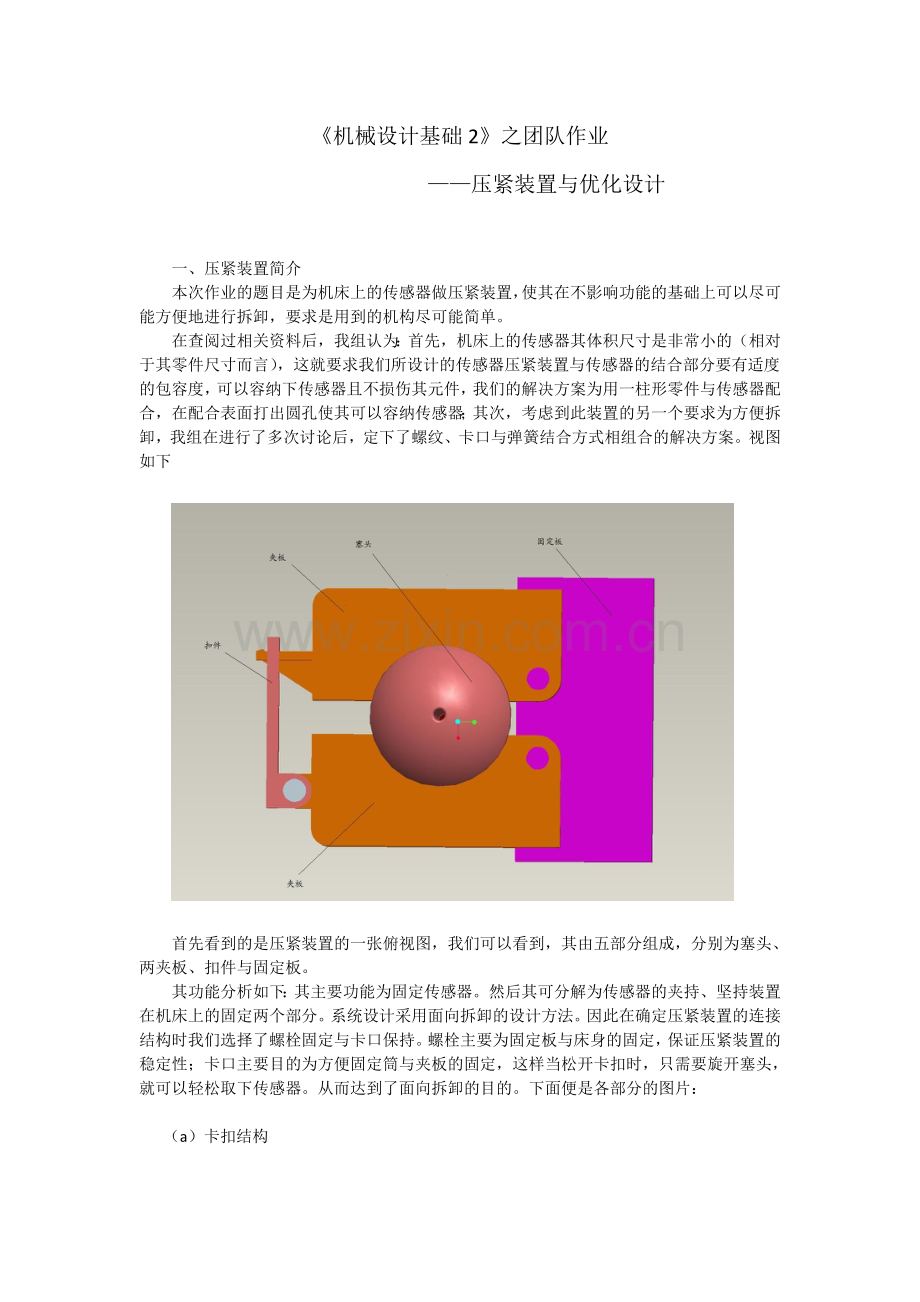

《机械设计基础2》之团队作业
——压紧装置与优化设计

一、压紧装置简介
本次作业的题目是为机床上的传感器做压紧装置，使其在不影响功能的基础上可以尽可能方便地进行拆卸，要求是用到的机构尽可能简单。
在查阅过相关资料后，我组认为：首先，机床上的传感器其体积尺寸是非常小的（相对于其零件尺寸而言），这就要求我们所设计的传感器压紧装置与传感器的结合部分要有适度的包容度，可以容纳下传感器且不损伤其元件，我们的解决方案为用一柱形零件与传感器配合，在配合表面打出圆孔使其可以容纳传感器；其次，考虑到此装置的另一个要求为方便拆卸，我组在进行了多次讨论后，定下了螺纹、卡口与弹簧结合方式相组合的解决方案。视图如下

首先看到的是压紧装置的一张俯视图，我们可以看到，其由五部分组成，分别为塞头、两夹板、扣件与固定板。
其功能分析如下：其主要功能为固定传感器。然后其可分解为传感器的夹持、坚持装置在机床上的固定两个部分。系统设计采用面向拆卸的设计方法。因此在确定压紧装置的连接结构时我们选择了螺栓固定与卡口保持。螺栓主要为固定板与床身的固定，保证压紧装置的稳定性；卡口主要目的为方便固定筒与夹板的固定，这样当松开卡扣时，只需要旋开塞头，就可以轻松取下传感器。从而达到了面向拆卸的目的。下面便是各部分的图片：

（a）卡扣结构

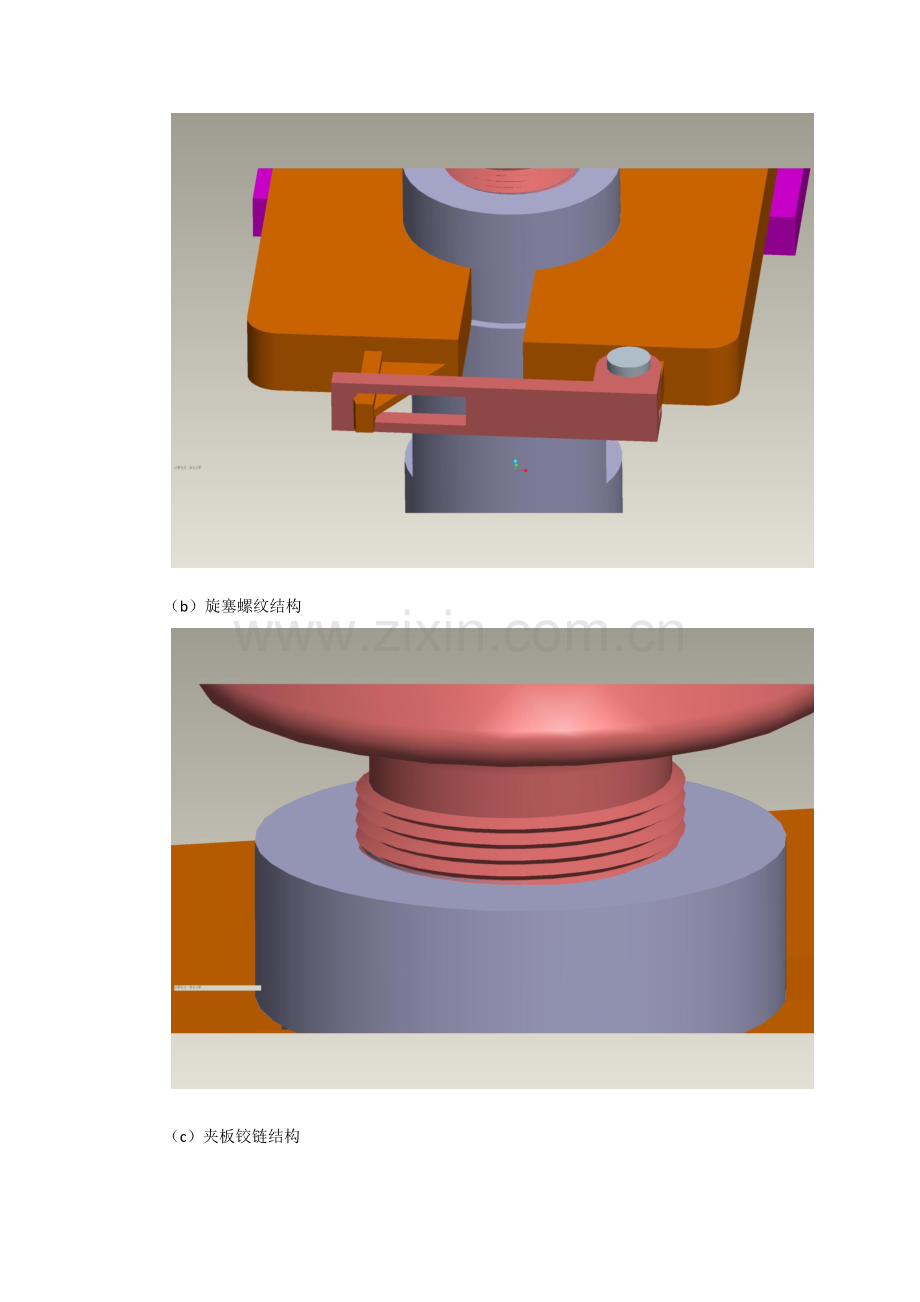

（b）旋塞螺纹结构

（c）夹板铰链结构

（d）传感器包容结构

（e）弹簧紧力结构

综合以上几个结构，我组设计出了面向拆卸的压紧装置机构，已达到预定要求，请老师检查。
