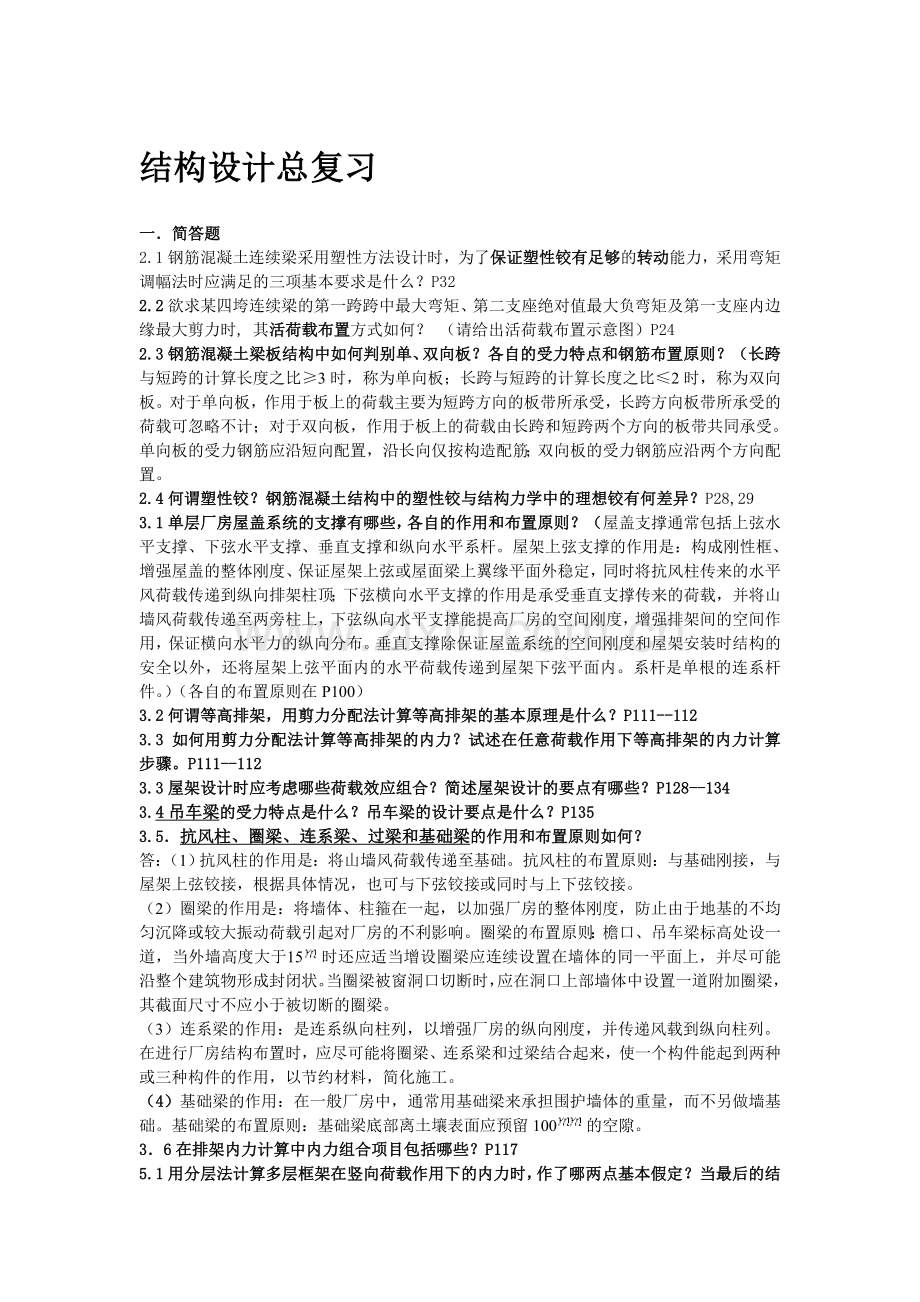

结构设计总复习.doc

结构设计总复习一简答题2.1钢筋混凝土连续梁采用塑性方法设计时，为了保证塑性铰有足够的转动能力，采用弯矩调幅法时应满足的三项基本要求是什么？P322.2欲求某四垮连续梁的第一跨跨中最大弯矩、第二支座绝对值最大负弯矩及第一支座内边缘最大剪力时, 其活荷载布置方式如何？ （请给出活荷载布置示意图）P242.3钢筋混凝土梁板结构中如何判别单、双向板？各自的受力特点和钢筋布置原则？（长跨与短跨的计算长度之比3时，称为单向板；长跨与短跨的计算长度之比2时，称为双向板。对于单向板，作用于板上的荷载主要为短跨方向的板带所承受，长跨方向板带所承受的荷载可忽略不计；对于双向板，作用于板上的荷载由长跨和短跨两个方向的板带共同承受。单向板的受力钢筋应沿短向配置，沿长向仅按构造配筋；双向板的受力钢筋应沿两个方向配置。2.4何谓塑性铰？钢筋混凝土结构中的塑性铰与结构力学中的理想铰有何差异？P28,293.1单层厂房屋盖系统的支撑有哪些，各自的作用和布置原则？（屋盖支撑通常包括上弦水平支撑、下弦水平支撑、垂直支撑和纵向水平系杆。屋架上弦支撑的作用是：构成刚性框、增强屋盖的整体刚度、保证屋架上弦或屋面梁上翼缘平面外稳定，同时将抗风柱传来的水平风荷载传递到纵向排架柱顶；下弦横向水平支撑的作用是承受垂直支撑传来的荷载，并将山墙风荷载传递至两旁柱上，下弦纵向水平支撑能提高厂房的空间刚度，增强排架间的空间作用，保证横向水平力的纵向分布。垂直支撑除保证屋盖系统的空间刚度和屋架安装时结构的安全以外，还将屋架上弦平面内的水平荷载传递到屋架下弦平面内。系杆是单根的连系杆件。）（各自的布置原则在P100）3.2何谓等高排架，用剪力分配法计算等高排架的基本原理是什么？P111-1123.3 如何用剪力分配法计算等高排架的内力？试述在任意荷载作用下等高排架的内力计算步骤。P111-1123.3屋架设计时应考虑哪些荷载效应组合？简述屋架设计的要点有哪些？P128-1343.4吊车梁的受力特点是什么？吊车梁的设计要点是什么？P1353.5抗风柱、圈梁、连系梁、过梁和基础梁的作用和布置原则如何？答：（1）抗风柱的作用是：将山墙风荷载传递至基础。抗风柱的布置原则：与基础刚接，与屋架上弦铰接，根据具体情况，也可与下弦铰接或同时与上下弦铰接。（2）圈梁的作用是：将墙体、柱箍在一起，以加强厂房的整体刚度，防止由于地基的不均匀沉降或较大振动荷载引起对厂房的不利影响。圈梁的布置原则：檐口、吊车梁标高处设一道，当外墙高度大于15时还应适当增设圈梁应连续设置在墙体的同一平面上，并尽可能沿整个建筑物形成封闭状。当圈梁被窗洞口切断时，应在洞口上部墙体中设置一道附加圈梁，其截面尺寸不应小于被切断的圈梁。（3）连系梁的作用：是连系纵向柱列，以增强厂房的纵向刚度，并传递风载到纵向柱列。在进行厂房结构布置时，应尽可能将圈梁、连系梁和过梁结合起来，使一个构件能起到两种或三种构件的作用，以节约材料，简化施工。（4） 基础梁的作用：在一般厂房中，通常用基础梁来承担围护墙体的重量，而不另做墙基础。基础梁的布置原则：基础梁底部离土壤表面应预留100的空隙。36在排架内力计算中内力组合项目包括哪些？P1175.1用分层法计算多层框架在竖向荷载作用下的内力时，作了哪两点基本假定？当最后的结点弯矩不平衡时如何处理？P221-2225.2反弯点法的基本假定是什么？其合理性如何？P225下5.3用分层法计算多层框架在竖向荷载作用下的内力时，为何对柱子线刚度（底层柱除外）要折减，弯矩传递系数取1/3？P221下5.4何谓D值法？D值法在反弯点法的基础上作了哪些修正？P229-2315.5简述D值法计算框架结构在水平荷载作用下之内力的主要步骤？P229-2355.5影响延性的主要因素（P242）结构延性的作用（P243），延性框架设计基本措施（P244）。6.1混合结构房屋在竖向荷载作用下的沉重方案有哪些种类？各有何优缺点？（横墙承重方案、纵墙承重方案、纵横墙承重方案、内框架承重方案和底部框架上部砌体承重方案。各自的优缺点在P354）6.2混合结构房屋的静力计算方案是如何确定的？（P360）混合结构房屋墙、柱在施工和使用期的稳定性是如何保证的？（墙、柱高厚比的验算，就是保证墙体稳定和房屋空间刚度的一项重要构造措施，以防止墙、柱在施工和使用期间因偶然的撞击或振动等因素出现歪斜、臌肚以及倒塌等失稳现象）6.3影响混合结构房屋静力计算方案的主要因素有哪些？（静力计算方案主要根据房屋空间刚度大小划分，而影响房屋空间性能的因素很多，具体包含屋盖刚度、横墙间距、屋架的跨度、排架的刚度、荷载类型、多层房屋层与层之间的相互作用等等。但为了方便设计，只考虑楼（屋）盖类别（即刚度），横墙间距两大主要因素的影响。）6.4. 混合结构单层房屋的静力计算方案有哪几种？（并给出相应的计算简图）（P360）6.5 设计钢筋混凝土挑梁时的主要构造要求是什么？（P407）6.6挑梁的破坏形态有哪些？挑梁的计算内容有哪些？（挑梁可能发生以下三种破坏形态：1、绕倾覆点发生倾覆破坏，即刚体失稳；2、挑梁下砌体局部受压破坏；3、挑梁本身的正截面或斜截面破坏。挑梁应进行抗倾覆验算、挑梁下砌体局部受压承载力验算和挑梁的正截面、斜截面承载力验算。）6.7混合结构房屋中，钢筋混凝土圈梁和构造柱的主要作用是什么？（圈梁的作用是增大房屋的整体性和刚度；防止地基不均匀沉降或较大振动荷载等对房屋引起的不利影响；圈梁可兼作过梁，钢筋应按过梁的计算。构造柱的作用:构造柱主要是为了提高房屋的延性。其中墙体刚度增大不多，抗剪能力提高1020，变形能力大大提高，延性提高34倍。）7.1钢屋架主要有哪些类型？各自有何特点？（钢屋盖形式多样，但从受力特性来看，可以分为两类：平面体系和空间体系。平面体系钢屋盖在荷载作用下具有二维受力特点，计算简单，施工方便，适合使用功能平面为矩形，且长宽比较大的建筑结构，是最早且至今仍广泛应用的屋盖体系，主要缺点是单向受力，侧向刚度小，一般需构造设置支撑系统，耗钢不少但未能才尽其用；空间体系钢屋盖在荷载作用下具有三维受力特点，相对于平面结构而言，受力更合理，相同跨度重量更轻，造价更低，适用范围更广，各类大中小跨度建筑都适合应用。）二填空题2.1 现浇钢筋混凝土梁板结构中，单、双向板判别条件是：当（ ）为单向板，当（ ）为双向板，当（ ）宜按双向板设计，若按单向板设计时则（ 应沿长边布置足够数量的构造钢筋 ）。P202.2 进行双向板内力计算时，所作的两点基本假定是（双向板支承梁抗弯刚度很大，竖向位移忽略不计 ）、（支承梁抗扭刚度很小可自由转动）。2.3 抗风柱与屋架的连接应满足的要求有（ ）、（ ）、（ ）、（ ）。P125?2.4确定单层厂房排架结构计算简图的两点基本假定是（柱下端固结于基础顶面，屋架或屋面梁铰接在柱顶 ）、（ 屋面梁或屋架没有轴向变形（即拉压刚度无穷大） ）。P1042.5. 单阶排架柱应选择（上柱与牛腿交界的截面）、（下柱牛腿顶面截面 ）、（柱底截面 ）三个控制截面进行内力组合。P1172.6钢筋混凝土柱牛腿的三种主要破坏形态是（剪切破坏）、（斜压破坏）、（ 弯压破坏 ）。5.5. 框架结构的承重方案主要有横向框架承重、纵向框架承重、纵横向框架承重 。5.6. D值法在反弯点法的基础上对柱的侧移刚度 、柱的反弯点高度作了修正。6.1 影响混合结格房屋的静力计算方案的主要因素是（楼（屋）盖类别（即刚度） ）、（ 横墙间距 ）。6.2 刚性方案房屋设计时，单层房屋墙体底截面与基础简化为（ 固接 ）连接，多层房屋底层墙体底截面与基础简化为（ 铰接 ）连接。三 计算题第三章：P112、P114和P157第五章：D值法计算各柱剪力和弯矩。作业习题五第六章：验算墙体顶截面和底截面的承载能力是否满足要求？例题。6.1,6.2，6.3,6.5，6.11,6.12思考题（一）1.单层厂房屋盖结构体系有几种？各适用于什么情况？按结构体系分：有檩屋盖体系材料（压型钢板）、檩条、屋架和支撑组成 无檩屋盖体系屋面板、屋架和支撑组成，屋面板直接铺设在屋架上 按天窗形式划分：纵向天窗屋盖扎钢车间横向天窗屋盖炼钢车间井式天窗屋盖2.纵向排架、横向排架分别由哪几种构件组成？荷载如何在这些构件中传递纵向排架：由横梁(屋面梁或屋架)和横向柱列(包括基础)组成 厂房结构承受的竖向荷载(结构自重、屋面活载、雪载和吊车竖向荷载等)及横向水平荷载(风载和吊车横向制动力、地震作用)主要通过它将荷载传至基础和地基 横向排架：由横梁(屋面梁或屋架)和横向柱列(包括基础)组成 厂房结构承受的竖向荷载(结构自重、屋面活载、雪载和吊车竖向荷 载等)及横向水平荷载(风载和吊车横向制动力、地震作用)主要通过它将荷载传至基础和地基 3.单层厂房定位轴线的布置原则是什么？柱网尺寸中的柱距和跨度通常取何职？布置原则：1）应满足生产工艺的要求，和生产设备相协调2）应满足结构的要求 3）应符合经济合理的原则当单层厂房钢结构跨度小于或等于18m时，应以3m为模数，即9m、12m、15m、18m；当厂房跨度大于18m时，则以6m为模数，即24m、30m、36m。但是当工艺布置和技术经济有明显的优越性时，也可采用21m、27m、33m等。厂房的柱距一般采用6m较为经济，当工艺有特殊要求时，可局部抽柱，即柱距做成12m；对某些有扩大柱距要求的单层厂房钢结构也可采用9m及12m柱距。4单层厂房变形缝的种类有哪些？设计原则是什么？变形缝包括伸缩缝、沉降缝和防震缝三种。伸缩缝应从基础顶面开始，将两个温度区段的上部结构构件完全分开。并留出一定宽度的缝隙，使上部结构在气温变化时，水平方向可以自由地发生变形 一般单层厂房中可不做沉降缝，只有在特殊情况下才考虑设置 防震缝是为了减轻厂房地震灾害而采取的有效措施之一 5单层厂房圈梁、连系梁和基础梁应如何布置？ 当用砖作为厂房围护墙时，一般要设置圈梁、连系梁、过梁及基础梁。在进行厂房结构布置时，应尽可能将圈梁，连系梁和过梁结合起来 圈梁的布置于墙体高度、对厂房刚度的要求以及地基情况有关。对无桥式吊车的厂房，当墙厚2400mm，檐高58时，应在檐口附近布置一道，当檐高大于8m时，宜增设一道；对有桥式吊车或有极大振动设备的厂房，除在檐口或窗顶布置外，宜在吊车梁处或墙中适当位置增设一道，当外墙高度大于15m时，还应适当增设。圈梁应连续设置在墙体的同一平面上，并尽可能沿整个建筑物形成封闭状。当圈梁被门窗洞口切断时，应在洞口上部墙体中设置一道附加圈梁(过梁)，其截面尺寸不应小于被切断的圈梁。 连系梁的作用是连系纵向柱列，以增强厂房的纵向刚度并传递风载到纵向柱列。此外，连系梁还承受其上部墙体的重量。连系梁通常是预制的，两端搁置在柱牛腿上，其连接可采用螺栓连接或焊接连接。通常用基础梁来承托围护墙体的重量，而不另做墙基础。基础梁底部距土壤表面应预留lOOmm的空隙，使梁可随柱基础一起沉降。当基础梁下有冻胀性土时，应在梁下铺设一层干砂、碎砖或矿渣等松散材料，并预留50150mm的空隙，这可防止土壤冻结膨胀时将梁顶裂。基础梁与柱一般不要求连接，将基础梁直接放置在柱基础杯口上或当基础埋置较深时，放置在基础上面的混凝土垫块上，如图2-9所示。施工时，基础梁支承处应座浆。6.排架柱与抗风柱在单层厂房中的作用和构造有何异同？ 柱是单层厂房重要的承重构件。按照受力不同分为排架柱和抗风柱。1) 排架柱排架柱的常用形式有矩形截面柱、工字形截面柱和双肢柱等(如图2.11 所示)。一般，当排架柱的截面高度h500 mm 时，采用矩形截面柱；当h=600 mm800 mm 时，采用矩形或工字形截面柱；当h=900 mm1200 mm时，采用工字形截面柱；当h=1300 mm1500 mm时，采用工字形截面柱或双肢柱；当h1600 mm时，采用双肢柱。排架柱的截面尺寸不仅要满足截面承载力要求，还要具有足够的刚度，以保证厂房在正常使用过程中不出现过大的变形。2) 抗风柱当单层厂房的端横墙(山墙)受风面积较大时，就需设置抗风柱将山墙分为若干个区格。这样墙面受到的风荷载，一部分直接传给纵向柱列，另一部分则通过抗风柱与屋架上弦或下弦的连接传给纵向柱列和抗风柱下基础。当厂房的跨度为9 m12 m，抗风柱高度在8 m 以下时，可采用与山墙同时砌筑的砖壁柱作为抗风柱。当厂房的跨度和高度较大时，应在山墙内侧设置钢筋混凝土抗风柱(如图2.12(a)所示)，并用钢筋与山墙拉接。抗风柱与屋架既要可靠的连接，以保证把风荷载有效地传给屋架直至纵向柱列；又要允许两者之间具有一定竖向位移的可能性，以防厂房与抗风柱沉降不均匀时产生不利的影响。在实际工程中，抗风柱与屋架常采用横向有较大刚度，而竖向又可位移的钢制弹簧板连接(如图2.12(b)所示)。抗风柱在风荷载作用下的计算简图如图2.12(c)所示。钢筋混凝土抗风柱的上柱宜采用不小于350 mm350 mm 的矩形截面；下柱可采用矩形截面或工字形截面，其截面宽度b350 mm，截面高度h600 mm，且hHe/25(He为抗风柱基础顶至与屋架连接处的高度)。7.柱间支撑的作用是什么？应布置在什么位置？柱间支撑的作用主要是提高厂房的纵向刚度和稳定性。对于有吊车的厂房，柱间支撑分上部和下部两种，前者位于吊车梁上部，用以承受作用在山墙上的风力并保证厂房上部的纵向刚度；后者位于吊车梁下部，承受上部支撑传来的力和吊车梁传来的吊车纵向制动力，并把它们传至基础8.单层厂房结构中什么需要托架？托架起什么作用？ 托架支承在相邻柱上，承受其上屋架传来的荷载，并传给支承柱。9.在有檩体系屋盖中，檩条起什么作用？支撑于屋架上弦杆的檩条应如何搁置？ 檩条支承在屋架(屋面梁)上，承受屋面板传来的荷载，并将其传给屋架。檩条同时起着增强屋盖总体刚度的作用。檩条支撑在屋架上弦有正放和斜放两种形式。前者受力较好，但屋架上弦要做水平支托；后者在荷载作用下产生双向弯曲，若屋面坡度较大时，在未焊牢时易倾翻，故往往需在支座处屋架上弦预埋件上事先焊一短钢板来防止倾翻。檩条间距根据屋架上弦节点间距确定：型钢檩条间距可取35m，冷弯薄壁型钢檩条间距可取1.53.m10作用于单层厂房排架结构上的风荷载可分为两部分，柱顶以下风荷载（分布力）和柱顶以上风荷载通过屋架传给排架柱顶的荷载（集中力），计算这两部分荷载时，如何确定风压高度变化系数z? (1) 柱顶以下的风荷载标准值沿高度取为均匀分布其值分别为1 q + 2 q ,此时的风压高度变化系数z按柱顶标高确定。(2) 柱顶以上的风荷载标准值取其水平分力之和，并以水平集中风荷载Fw的形式作用于排架柱顶。此时的风压高度变化系数z，对有天窗的可按天窗檐口标高确定；对无天窗的可按屋盖的平均标高或檐口标高确定。由于风是变向的，因此排架内力分析时，既要考虑风从横向排架一侧吹来的受力情况，也要考虑风从横向排架另一侧吹来的受力情况。11. 多台吊车荷载作用时，要求进行荷载折减，原因何在？如有两台吊车，吊车荷载如何折减？ 由于产生最大效应的概率较小，故规范采取荷载折减系数。参与吊车台数轻、中级工作制吊车重级、超重级工作制吊车20.900.9530.850.9040.800.8512.牛腿如何分类？分哪几类？ 长牛腿：ah0按悬臂梁设计 短牛腿：ah0为一变截面深梁，受力性能与普通悬臂梁不同。13.厂房柱牛腿的破坏形式有哪几种？配筋构造要求有哪些？ 破坏形式：1）剪切破坏a/h00.75 4)局部受压破坏配筋构造要求：1）牛腿几何尺寸要求 2）牛腿内纵筋构造要求 3）水平箍筋和弯筋的构造要求：Asminbh15.等高排架柱顶作用水平集中力F时，a柱柱顶剪力公式为 Va= 1)该公式是在什么条件下建立的？ 当横梁刚度EA视为无穷大时，等高排架在任意水平荷载作用下，各柱柱顶具有相同的水平位移，即1=2=i=n 2）公式中1/i、a的物理意义是什么？ 在单位水平力F=1作用下，柱顶水平侧移为1/i。反之要使柱顶产生单位水平位移即u =1，则需在柱顶施加1/i的水平集中力。如图2-4-17所示。对于相同材料的柱，柱越粗，所需的1/i越大,即所需施加的水平力越大。1/i反映了柱子抵抗侧移的能力,故称1/i为柱子的抗侧刚度。 a 称为第a根柱的剪力分配系数，它等于a柱的抗侧刚度与整个排架总的抗侧刚度的比值16.何谓等高排架？柱顶标高不同，但柱顶有倾斜横梁相连的是否为等高排架？ 如果各柱顶标高相同或虽不同，但柱顶由倾斜横梁贯通连接，排架发生水平位移时，各柱顶位移相同，这类排架称为等高排架。17在厂房排架柱截面设计中，对于一阶变截面柱的控制截面通常取哪几个？为什么这样取？ 为便于施工，阶形柱各段一般均可采用相同的截面配筋，并根据各段柱产生危险内力的截面（控制截面）进行计算 （1）上柱：最大弯矩及轴力通常产生于上柱的地截面1-1 （2）下柱：在吊车竖向荷载的作用下，牛腿顶面处2-2界面的弯矩最大；在风载或吊车横向水平力作用下，柱底3-3的弯矩最大18.预制柱吊装验算有哪些内容和具体要求？（1）强度验算吊点确定后，用力学方法计算柱子的吊装弯矩。荷载即柱子自重力，但应考虑吊装动力系数（一般取1.5。必要时根据吊装实际情况酌减）。弯矩算出后，按受弯构件的计算方法验算各控制截面的强度，控制截面取弯矩最大及柱子断面改变处的截面。应当注意，当柱子从预制时的平卧位置不经翻身而直接吊装，则平卧柱子的截面及宽面内的配筋均应满足吊装要求。（2）裂缝宽度验算柱子吊装中的裂缝宽度应控制在0.2MM内。柱子吊装时裂缝宽度的验算，可用下述公式计算柱内纵向受拉钢筋的应力SK，并由此近似判断其是否满足要求：式中AS受拉区钢筋的截面面积（MM2）。按上述公式计算的钢筋应力SK如果小于或等于160N/MM2（光面钢筋）或200N/MM2（变形钢筋）时，可认为满足裂缝宽度要求。否则，可按混凝土结构设计规范（GB50010-2002）第8.1节详细计算裂缝宽度，或采取措施，如改变吊点、增加吊点数量等，以减小吊装时柱子承受的弯矩（MK）。思考题31）框架结构有何特点？适用情况如何？特点：平面布置灵活，刚度分布均匀，侧向刚度小，延性较大，自振周期较长，对地震作用不敏感，=30层适用：办公楼、餐厅、车间、营业厅、教室、实验室等2）框架结构有哪几种结构布置方法？每种布置方式有何特点？ 横向：横向梁为主梁，纵向梁为次梁（连系梁） 可有效提高房屋横向抗侧力强度和刚度，有利于立面处理、室内采光 适用于一般工业与民用建筑，包括工业厂房 纵向：纵向梁为主梁，横向梁为次梁（连系梁） 房屋使用划分较灵活，有利于楼层净高的有效利用 横向刚度很差，适用于层数不多、无抗震要求的厂房 纵横向：两个方向均有较好的抗侧刚度，整体性好 框架的承重方案与楼盖布置有关 适用于楼面有承重设备和楼面有较大开洞的厂房； 4)框架结构在竖向荷载作用下的内力计算方法有哪些？各有何特点？ 力矩分配法： 迭代法： 分层计算法： 6）框架结构在水平荷载作用下的内力计算方法有哪些？各有何特点？每一种方法的适用情况如何？迭代法无剪力分配法反弯点法 计算层数较多时，误差较大；适用于层数较少D值法 可以减少层数较多时计算得出的误差；适用于多层框架8）框架梁、柱的控制截面如何确定？每一处控制截面最不利的组合如何确定？ 梁的控制截面：柱边缘处截面和跨中截面 柱的控制截面：上、下两个端截面 最不利的内力组合：9）为什么要进行框架结构的侧移验算？如何验算？ 因为计算层间相对侧移过大 将使填充墙出现裂缝；计算顶层最大位移过大 将影响结构的承载力、稳定性和使用条件。 方法：近似计算法10）对于非抗震设计的钢筋混凝土框架结构，如何设计梁、柱截面？节点应满足哪些构造要求？中间层端节点：采用直线锚固时，伸入长度 ，且伸过柱中心线 ；当柱截面尺寸不足时，梁上部纵筋应伸至节点边缘后向下弯折11）地震作用下钢筋混凝土梁、柱、梁柱节点的破坏形态分别有哪些？梁：剪切破坏、弯曲破坏；梁端靠近柱边的梁顶面和底面出现贯通的竖向裂缝或交叉斜裂纹，形成梁端塑性铰柱：弯曲破坏、剪切受压破坏、剪切受拉破坏、粘结开裂破坏梁、柱节点：在压力和剪力作用下，节点区产生剪切变形，沿受压力的对角线出现斜裂纹，在反复荷载作用下产生交叉状的斜裂纹。12）如何实现钢筋混凝土延性框架的设计？ 塑性铰尽可能出现在梁两端，设计成强柱弱梁框架 为避免过早剪切破坏，在可能出现塑性铰的区段内，设计成强剪弱弯13）影响钢筋混凝土框架柱延性的主要因素：剪跨比、轴压比、箍筋14）地震区钢筋混凝土梁、柱的设计与非地震区有哪些不同？梁：除了满足强度要求，还应有较好的延性；减少相对受压高度 ；限制截面的剪压比，保证截面尺寸足够，加大梁的宽度；塑性铰区内配置足够的封闭式箍筋柱：控制剪跨比 ，避免形成极短柱；增加箍筋体积比率15）何时需进行钢筋混凝土梁柱节点的抗剪承载力计算？对一、二级抗震等级的框架节点必须进行抗震受剪承载力计算16）地震区钢筋混凝土梁、柱节点的构造与非地震地区有何不同？ 节点区混凝土强度等级与柱的混凝土等级相同 箍筋密度适当加大 梁、柱的纵向受力钢筋在节点区的锚固和搭接时的伸入长度、强度；混凝土强度、厚度都应适当加强17）钢框架结构有哪些结构形式？ 有侧移框架、无侧移框架、弱支撑框架18）钢框架的支撑体系有哪些？ 支撑架、剪力墙、电梯井等有较大侧移刚度的构件19）何谓框架柱的计算长度？在实际设计时如何确定？ 框架柱的计算长度：按受压构件计算。由于框架柱两端受到与其两端受到与其相连的其他构件的约束，因此取其一部分或整个框架进行研究 确定：单层和多层等截面柱在框架平面内的计算长度： 该柱的高度 框架柱在平面外的计算长度：取阻止框架柱平面外位移的支撑点之间的距离。20）实腹式钢框架梁、柱有哪些主要连接形式？应如何设计？思考题 四1） 普通烧结砖的强度等级是如何确定的？根据其抗压强度进行确定，分为5个等级：MU30 MU25 MU20 MU15 MU10 2）普通烧结砖砌体的抗压强度为什么低于普通烧结砖的抗压强度？砌体的砖处于复合应力状态，单块砖在砌体内并不是均匀受压，而是处于同时受压、受弯、受剪甚至受扭的复合应力状态，砖的抗拉强度低，一旦拉应力超过砖的抗拉强度，就会引起砖的开裂砌体中的砖受有附加水平力，砖和砂浆的弹性模量及横向变形系数不同，当砂浆强度较低时，砖的横向变形比砂浆小，在砂浆粘着力与摩擦力的影响下，砖将阻止砂浆的横向变形，从而使砂浆受到横向压力，砖就受到了横向拉力，加快了砖裂缝的出现竖向灰缝处存在应力集中，在位于竖向灰缝上、下端的砖内产生横向拉应力和剪应力的集中，加快砖的开裂3）砂浆强度等级的变化对砌体强度的影响有什么规律？砌筑砂浆强度对砌体强度的影响。以砖砌体的抗压强度及抗剪强度为例,当砂浆强度等级在M2.5以上时,砂浆强度每降低一级,砌体的抗压强度值将降低10%13%;砌体沿砂浆灰缝破坏的抗剪强度值降低17%25%。4） 影响砌体抗压强度的主要因素有哪些? 块体的强度、高度、变形规则，砂浆强度等级，砂浆的和易性与保水性。5）试分析砌体强度的平均值、标准值和设计值三者之间的关系。 fk= fm(11.645f f =fk/yf=0.45fm6）试写出砌体偏心受压构件承载力的计算公式，并分析影响其承载力的因素。 NfA 考虑高厚比 和初始偏心距e对承载力的影响7）偏心距e.的限值是多少？当e.超过限值时怎么处理？ 偏心距e的限值不应超过0.6y ，当e.大于0.6y时，应采取措施减少轴向力的偏心距，如改变尺寸、设置垫块或采用组合砌体等。8） 为什么要进行砌体局部抗压承载力计算？ 在局部承压面下几匹砖处却出现砌体局部压碎的裂缝，这是应为局部承压不足而造成的破坏现象，因此，在砌体结构设计时，应对所有局部进行验算。9） 砌体局部抗压强度提高系数y的物理意义是什么？y=1+0.35A./Al-1等号右边第一项可视为砌体处于一般受压状态下的抗压强度系数，第二项可视为砌体由于局部受压而提高的抗压强度系数。可以看出，影响砌体局部抗压强度的主要因素为A0/Al。A0/Al越大局部抗压强度提高越多,但A0/Al越大，提高的幅度越小。10）梁端有效支承长度的a.的取值范围是什么?其影响因数是什么？ a.a 影响因数:梁的刚度、梁端的压力及砌体强度有关11)上部荷载折减系数有何意义?因为内拱卸荷作用：即上部荷载会通过梁两侧的砌体向下传递。从而减小由梁顶面直接传递的压应力，故需对上部荷载进行折减。折减值与A0/Al有关。12）砌体受拉、受弯、受剪破坏时形态各有什么特点?受拉：当轴向拉力与砌体的水平灰缝平行时，块体强度等级高而砂浆的强度等级较低时砌体发生沿竖向及水平向灰缝的齿缝截面破坏；当块体强度等级较低而砂浆的强度等级较高时沿块体和竖向灰缝截面破坏当轴向拉力与砌体的水平灰缝垂直时，砌体可能沿通缝截面破坏受弯：与轴心受拉相似，沿齿缝截面破坏，沿块体和竖向灰缝截面破坏，沿通缝截面破坏。受剪：有两种破坏形态，一是沿通缝截面破坏，二是沿阶梯形截面破坏13在何种情况下考虑用配筋砖砌体，配筋砖砌体有哪几种类型？ 当构件上承受的荷载很大，或偏心距很大而截面尺寸受到限制，又不提高材料的强度等级时，可考虑采用配筋砖砌体。配筋砖砌体有网状配筋砖砌体和组合砖砌体。14） 网状配筋砌体和组合砌体各自的受力特点是什么？ 网状配筋砖:受压时，钢筋和砖砌体共同工作，砖砌体的横向变形受到钢筋的约束，网状配筋起“箍”的作用，使砖砌体处于三向状态。 组合砌体：受压时，在砌体与面层连接处产生第一批裂缝，随压力增大，砌体内部产生竖向裂缝，两侧的钢筋混凝土对砌体有横向约束的作用，裂缝的发展缓慢。最后砌体内的砖和面层严重脱落甚至被压碎，竖向钢筋在箍筋内弯曲，组合砌体完全破坏。15）分析比较配筋砌块砌体剪力墙和现浇钢筋混凝土剪力墙有何异同点? 相同之处：都是剪力墙，都能抵抗水平力； 不同之处：配筋砌块砌体剪力墙承载能力较低，只适合做多层建筑的剪力墙，现浇钢筋混凝土剪力墙承载力较高，可以做高层建筑的剪力墙。16） 砌体过梁有哪几种？适用范围是什么？ 砖砌平拱过梁，砖砌孤拱过梁，钢筋砖过梁，钢筋混凝土过梁。它们的适用范围：钢筋混凝土过梁：承载能力强，对房屋不均匀下沉或振动有一定的适应性，能适应不同宽度的洞口，且预制装配过梁施工速度快，是最常用的一种；平拱砖过梁：优点是钢筋、水泥用量少，缺点是施工速度慢用于非承重墙上的门窗，洞口宽度应小于1.2m。有集中荷载或半砖墙不宜使用，两端下部伸入墙内2030mm，中部的起拱高度约为跨度的1/50；钢筋砖过梁：外观与外墙砌法相同，清水墙面效果统一，但施工麻烦，仅用于2m宽以内的洞口。17） 过梁上的荷载如何确定？ 过梁承受的荷载有梁板传来的荷载和墙体自重。 梁板荷载：对砖和小型砌块，当梁板下的墙体高度hwln时应计入梁板荷载，否则不予考虑。 墙体自重：对砖砌体，当过梁上的墙体高度hwln/3时，应按实际墙体高度计算荷载，当hwln/3时，仅考虑ln/3高墙体的荷载。对混凝土砌块砌体，当过梁上的墙体高度hwln/2时，应按实际墙体高度计算荷载，当hwln/2时，仅考虑ln/2高墙体的荷载。18） 挑梁有何破坏特点，挑梁的破坏形态有哪些？ P405特点，三种破坏形态：绕x.点倾覆破坏，即刚体失稳;挑梁下砌体局部受压破坏;挑梁本身的正截面或斜截面破坏。挑梁19）挑梁设计由哪些内容？都有哪些构造措施？ 挑梁应进行抗倾覆验算、挑梁下砌体局部受压承载力验算和挑梁的正截面、斜截面承载力验算。构造措施：纵向受力钢筋至少有1/2的钢筋面积深入挑梁尾端，且不少于212，其余钢筋伸入支座的长渡不小于2l/3。挑梁埋入砌体的长度与挑出的长度之比大于1.2，当挑梁上无砌体时大于2。20） 墙梁的受力特点是什么？墙梁的设计包括哪些计算内容？ 根据主应力迹线，墙梁两边主应力迹线直指支座，而中间部分呈共性指向支座，在支座附近砌体形成大的主应力;托梁中段主拉应力迹线几乎水平，处于偏心受拉状态。 计算内容有：计算简图;正截面承载力计算;斜截面承载力计算：墙体受剪承载力计算、托梁受剪承载力计算；托梁上部砌体局部受压承载力计算;托梁在施工阶段的验算。21） 托梁为什么要进行施工阶段的验算？ 托梁是偏心受拉构件，可是在施工过程中墙体未砌筑起来之前，托梁还是受弯构件，因此在设计墙梁时，必须要进行施工阶段托梁的承载力验算22） 引起墙体开裂的主要因素是什么？ 外界温度变化而引起的温度变形;材料的收缩变形;地基的不均匀沉降。23） 防止或减轻房屋顶层墙体的裂缝有哪些措施？ P416有10点24）混合结构房屋中设置钢筋混凝土圈梁和构造柱的作用是什么？各自的构造要求主要有哪些？ 为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。其他参考p417，有4点。25） 单层混合结构房屋的静力计算方案有哪几种？如何判别？ 刚性方案：当us很小，0 弹性方案：当usup，1 刚弹性方案：当0usup，0126） 为什么在基础顶部，单层和多层采用了不同的假定？ P364有对比
