化工老区下水道改造施工用电专项方案.doc

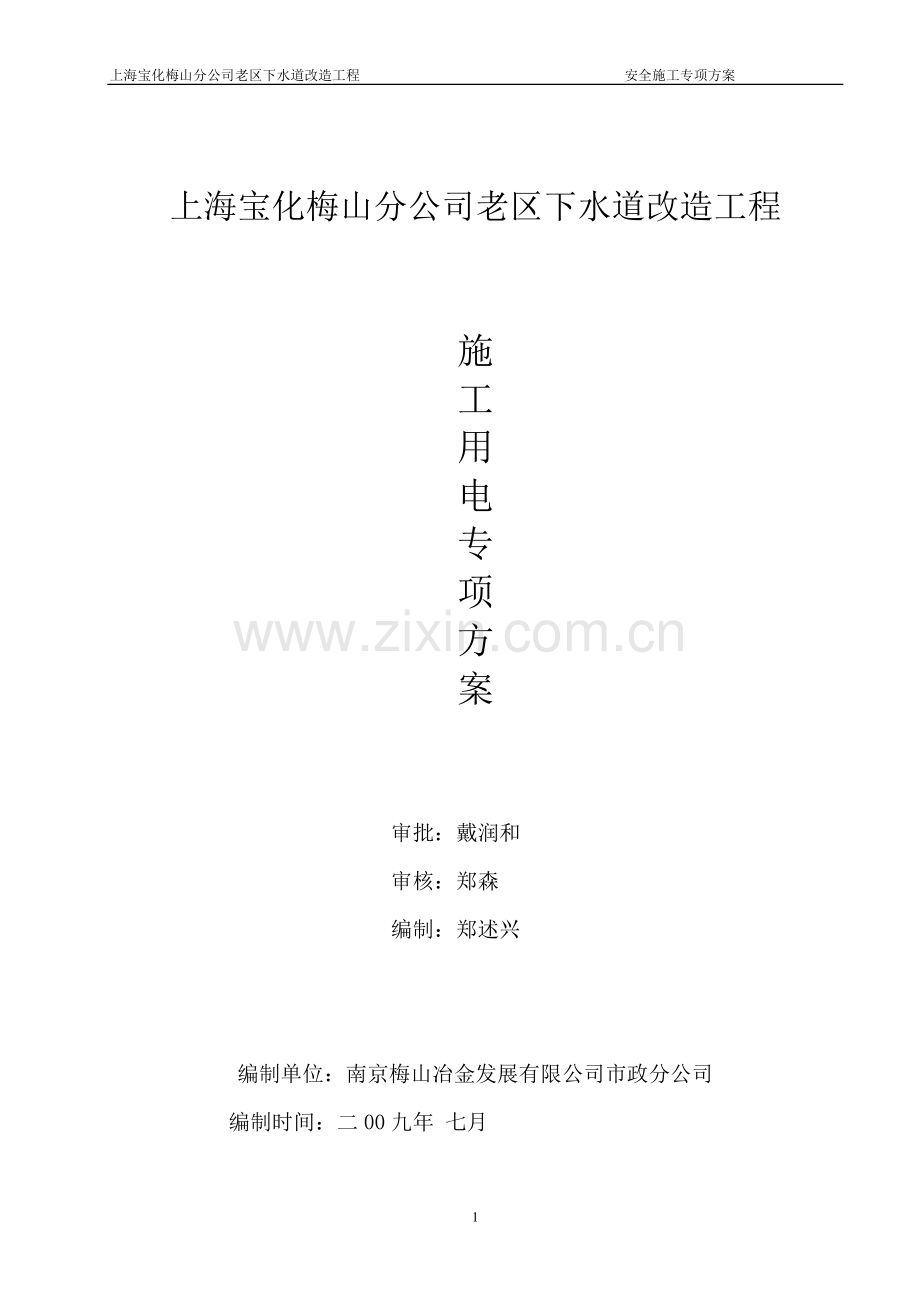

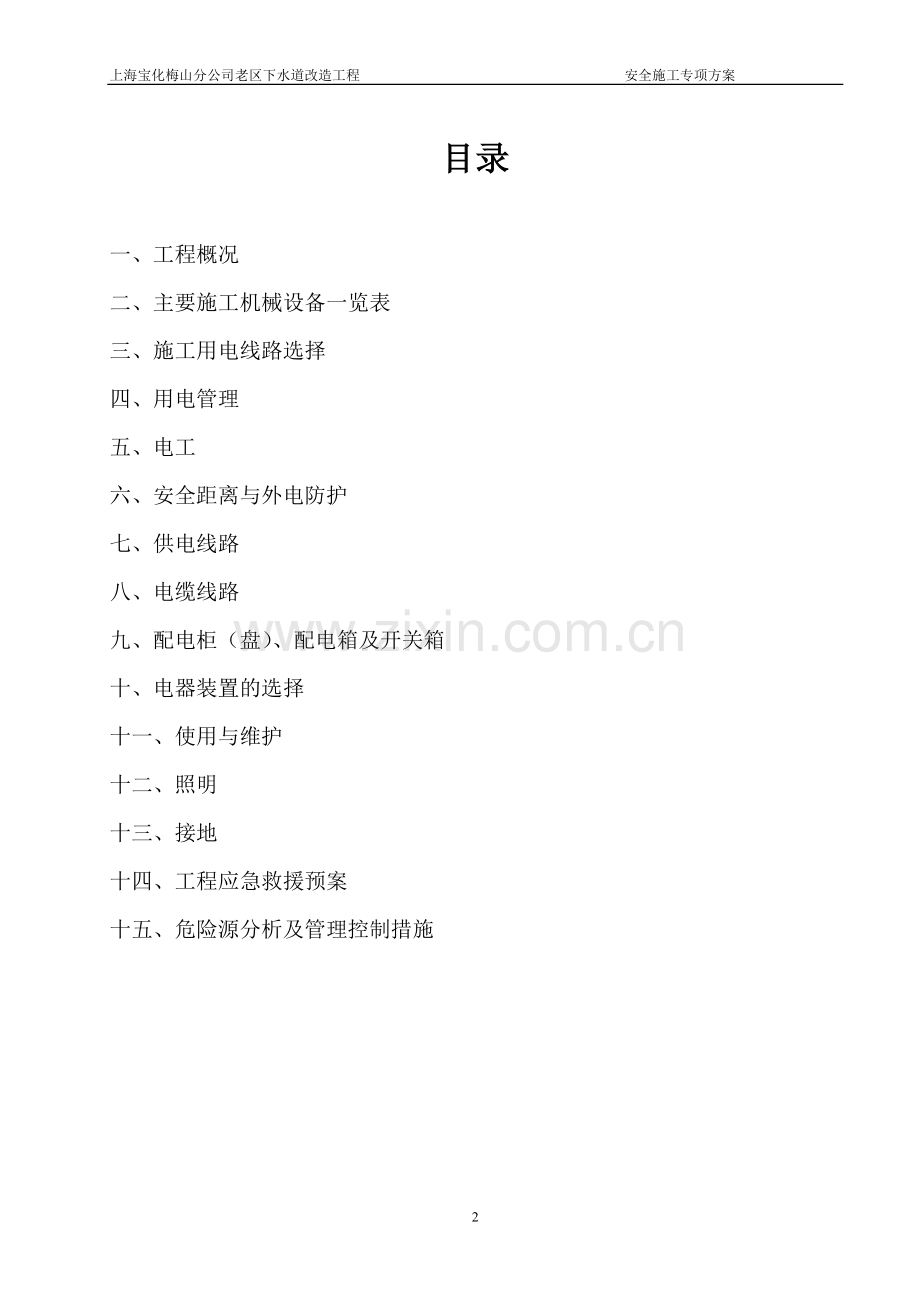

上海宝化梅山分公司老区下水道改造工程 安全施工专项方案上海宝化梅山分公司老区下水道改造工程施工用电专项方案审批：戴润和审核：郑森编制：郑述兴编制单位：南京梅山冶金发展有限公司市政分公司编制时间：二00九年 七月 目录一、工程概况二、主要施工机械设备一览表三、施工用电线路选择四、用电管理五、电工六、安全距离与外电防护七、供电线路八、电缆线路九、配电柜（盘）、配电箱及开关箱十、电器装置的选择十一、使用与维护十二、照明十三、接地十四、工程应急救援预案十五、危险源分析及管理控制措施一、 工程概况：宝化梅山化工厂拟对化工厂老厂区区域内部的雨、污水实施分流排放，以保护长江水体水质安全。工程主要由10#、11#、12#路主排水管线、窨井、道路翻修、公辅设施雨污分流及配套设备安装、绿化迁移恢复等组成。本次改造的主排水管道总长约1290m。其中10#路改造排水管长约170m，设置窨井6座，管径d300d600，管道埋深1.52.8m。11#路改造排水管长约710m，设置窨井23座，管径d400d1200，管道埋深1.86.1m，其中超5.0m深管道长180m。12#路改造排水管长约410m，设置窨井11座，管径d1000d1800，管道埋深1.86.1m，其中超5.0m深管道长320m。参照南京勘察工程公司提供的焦油类产品升级改造工程3、4、7-14、19-23、25号建（构）筑物的岩土工程勘察报告（勘察编号20071003，详细勘察），以及整个场地的地形、地貌可知：该场地的岩土工程条件相对较好，主要土层为：上部有一定厚度的素填土（粘性土），下部为工程性质较好的粉质粘土。 二、主要施工机械设备一览表序号机械设备名称型号数量功率1电焊机BX3-300430KVA2潜水泵ZBL-6A67.5KW3振动棒HZ6X-6021.1KW4挖掘机覆带式1m3115压路机光轮12T116推土机105KW117自卸汽车8T2辆48夯实机电动4台1.0KW9空压机PZ-5027.5KW10室外照明投光灯41.0KW三、 施工用电线路选择施工用电总容量分析（1）施工设备：空气压缩机2台，每台使用功率为7.5kw；搅拌机1台，使用功率为12kw；电焊机4台，每台功率16kw；排水用潜水电泵6台，每台功率7.5kw.（2）生活照明10kw；综合以上投用设备和施工安排要求，现场电力保证：300kw。1、导线选择 本工程主要施工用电电源由甲方指定点来引接,引接电源线采用3501252铜芯电缆。本工程根据现场机械设备配置情况，决定采用四个回路。具体计算如下：回路I，施工机械为钢筋机械，电焊机，总功率约40KW 。导线截面选择选用3*25+1*16mm铜芯电缆线。 回路。施工机械为砼搅拌机、砂浆机、水泵及木工机械。总功率约37.5KW。导线截面选择选用3*25+1*16mm铜芯电缆线。回路。施工机械为井架、振动棒、室外照明等，此类机械一般不是持续工作，按全部同时工作考虑，总功率约37.5KW。导线截面选择选用3*25+1*16mm铜芯电缆线。 另外生活用电单独设一个回路，选用10mm2 铜芯塑料线，宿舍区供电采用36V电压供电。2、线路敷设本工程施工用电均采用暗埋的方法，线路外侧用PVC 管做绝缘管。每一回路设置一个分级配电箱，控制本回路的机械设备，各回路的设备另设未级配电箱，控制本设备。从配电房引出的线路，采用三相五线制架空线路引至施工区域。施工用电线路应由专业电工架设，架设完毕经公司安全科验收合格才开始使用。 安全用电技术措施及电气防火措施 、整个施工现场供电系统采用TN-S 按零保护系统，动力、回路均采用三相五线制，并在 1DX、2DX、3DX旁重复接地，接地体及接地电阻均按国家规范要求施工。 、防雷接地均按JGJ46-2005 规范执行。 、所有用电设备的金属外壳全部与保护零线E相连接，全部开关箱均装漏电保护器。 、所有电箱均采用标准电箱，并在总箱、1DX、2DX、3DX处设置干粉灭火器。 、对所有的接地点及保护零线每月定期检查，测试交验做好记录。 、现场所有临时用电均按施工现场临时用电安全技术规范JGJ46-2005执行。 四、用电管理： 临时用电必须按“施工现场临时用电安全技术规范JGJ46-2005”编制用电施工组织设计制定安全用电技术措施和电气防火措施。 临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。 临时用电施工组织设计的内容和步骤： 现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。 进行负荷计算，选择导线截面和电器的类型、规格。 绘制电气平面图，立面图和接线系统图。 制定安全用电技术措施和电气防火措施。 施工现场临时用电安全技术档案： 临时用电施工组织设计及修改施工组织设计的全部资料。 技术交底资料。 临时用电工程检查验收表。 接地电阻测定记录。 定期检（复）查表（工地每月，公司每季进行一次）。 电工维修工作记录。 安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。 五、电工： 电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。 电工应掌握用电安全基本知识和所有设备性能。 上岗前按规定穿戴好个人防护用品。 停用设备应拉闸断电，锁好开关箱。 负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。 按规定定期（工地每周、公司每月）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。 应懂得触电急救常识和电器灭火常识。 六、安全距离与外电防护： 外电线路：指施工现场临时用电线路以外的任何电力线路。 不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。 安全距离： 在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv 不小于4m，110kv 不小于6m，35110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离4.0m 与机动车道6.0m。 起重臂或被吊物边缘与10kV 的架空线路水平距离2m。 机动车道与外电架空线路交叉的最小距离1kv 以下为6m，10kv 以下为7m。 外电防护： 达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。 带电体至遮栏的安全距离10kv 应大于95cm，35kv 应大于115cm. 带电体至栅栏（封闭）的安全距离10kv 应大于30cm，35kv应大于50cm。 在架设防护设施时，应有电气技术人员或专职安全员监护。 无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。 七、供电路线： 架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。 架空线路最少截面：为满足机械强度要求，铝线16mm2 ， 铜线10mm2 跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35mm2 ，铜线不少于16mm2 。 电线接头：在一个档距内，每层架空线接头不得超过该层导线 50，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。 电杆档距：最大不超过35m，线间距不得少于0.3m，上下横担间高压与低压1.2m，低压与低压0.6m，（横担选用附表于后）。 电杆及埋设：电杆应选用钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长的十分之一加0.6m。 拉线：拉线宜用截面不少于43 的镀锌铁丝、拉线与电杆的夹角庆在4530 度之间，埋地深度不少于1m，钢筋混凝土杆上的拉线应在高于地面2.5m 处装设拉紧绝缘子。 室内配线：进户线过墙应穿管保护，距地面不得少于2.5m，并采取防雨措施，室外应采用绝缘子固定。 八、电缆线路： 电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。 电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m 高度至地下0.2m 处，必须加设防护套管。 橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。 九、配电柜（盘）、配电箱及开关箱： 配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。室内总配电柜（盘）的装设应符合下列规定： 配电柜（盘）正面的通道宽度，单划不小于1.5m，双划不少于2m，后面的维护通道为0.8m（个别部位不许少于0.6m），侧面通道不少于1m。 配电室的天棚距地面不低于3m。 在配电室设置值班或检修室时，距配电柜（盘）的水平距离大于1m，并采取屏障隔离。 配电室门应向外开。 配电箱的裸母线与地面垂直距离少于2.5m 时采用遮栏隔离，遮栏下面通道的高度不少于1.9m。配电装置的上端距天棚不少于0.5m。 裸母线应涂刷有色油漆，并应符合下表规定： 母 线 涂 色 表相 别颜 色垂直排列水平排列引下排列A黄上后左B绿中中中C红下前右D黑 配电柜（盘）应按规定装设设电流、电压表。 配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。 配电柜（盘）上的配电线路开关应标明控制回路。 配电柜（盘）或配电线路维修时，应挂停电标志牌。停、送电必须由专人负责。 配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。 总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。 配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。 配电箱、开关箱应采用铁板或优质绝缘材料制作。安装应端正牢固，箱下底与地面的距离在1.31.5m 之间。 移动式开关箱应装高在坚固的支架上，下底离地面0.61.5m。进出线必须采用橡皮绝缘电缆。 配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。 箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。 箱体的金属外壳应做保护按零（或接地），保护零线必须通过接线端子板连接。 配电箱、开关必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。 进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。 十、电器装置的选择： 配电箱、开关箱内的电器设备必须可靠完好，不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。 总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）； 以及漏电保护器（若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关）。 每台设备应有独立的开关箱、实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。 现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。 购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。 对新购置或搁置已久重新使用和使用一个月以上的漏电保护器应认真检验其特性，发现问题及时修理或更换。 使用于潮湿和腐蚀介质场所的漏电保护器应采用防溅型产品。 手动闸刀开关只允许用于控制照明电路和容量不大于5.5kw 的动力电路作直接启动。容量大于5.5kw 的动力电路应采用自动开关电器或降压起动装置控制。 十一、使用与维护： 所有开关箱门应配锁，专人负责，开关箱应标明用途所控设备。 配箱、开关箱每周检查维修一次，必须由专业电工进行。电工必须按规定穿戴好防护用品和使用绝缘工具。 送电操作过程：总配电箱-分配电箱-开关箱； 停电操作过程：开关箱-分配电箱-总配电箱（特殊情况除外）。 施工现场停电一小时以上时，应切断电源，锁好开关箱。 配电箱、开关箱内不得放置任何杂物，并应保持清洁。 熔断器的熔体（保险丝）更换时，严禁用不符合规格的熔体或其他金属裸线代替。 十二、照明： 在一个工作场所内，不得只装设局部照明。 在正常湿度时，选用开启式照明器（一般灯具）。 在潮湿或特别潮湿的场所，选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。 对有爆炸和火灾危险的场所，必须安装与危险场所等级相适应的照明器。 在振动较大的场所，选用防振型照明器。 照明器具和器材的质量应合格，不得使用绝缘老化工破损的器具和器材。 在特殊场所照明应使用安全电压照明器，在潮湿和易触及带电体场所电压不大于24V，在特别潮湿的场所和导电良好的地面或金属器内工作照明灯电压不得大于12V。在单相及二相线路中零线与相线截面相同；在三相四线制线路中，当照明灯为白炽灯时，零线截面为相线二分之一，当照明灯具为气体放电灯或逐相切断的三相照明电路中零线截面按最大负荷相的电流选择。 照明灯具的金属外壳必须做保护零。单相照明回路的开关箱（板）内必装设漏电保护器，实行左零右火制。 室外灯具距地面不得低于3m，室内不低于2.5m。 罗口灯头的绝缘外壳不得有损伤和漏电，火线（相线）应接在中心触头上，零线接在罗口相连的一端。 暂设工程的灯具宜采用拉线开关，拉线开关距地面23m，其他开关距地面高度为1.3m，与出入口的水平距离为0.150.20m。 严禁将插座与搬把开关靠近装设。 电器、灯具的相线必须经开关控制，不得将相线直接引入灯具； 不得把照明线路挂设在脚手架以及无绝缘措施的金属构件上，移动照明导线应采用电缆线，不宜采用其他软线。手持照明灯具应使用安全电压，照明零线严禁通过熔断器。 十三、接地： 接地接零： 在施工现场专用的中心点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。 当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求做保护接零或做好保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。 保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。 保护零线使用铜线不少于10mm2 ，铝线不少于16mm2 ， 与电气设备相连的保护零线可用不少于mm2 绝缘多股铜线。 保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。 发电机的工作接地电阻值不得大于4 欧。 保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于10 欧。 不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。 垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.52.5m，露出地面1015cm，接地线与垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法。 施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。 十四、工程应急救援预案项目部针对该工程特点，防止突发事件出现，特制订下应急预案：14.1应急小组组 长 （项目经理）： 郑森副组长（常务副经理）： 华忠义组 员： 周正林、马彪彬、华双喜 14.2防范重点4.2.1施工过程中易出现的不安全因素：（1）机械伤害；（2）土方坍塌伤害；（3）物体打击伤害；（4）触电伤亡事故；（5）食物中毒事故。14.2.2针对上述可能出现的不安全因素，采取以下应急措施：（1）遇有人员机械伤害物体打击事故：现场及时包扎，同时用自备车（或急救中心车）送往梅山公司医院或南京市鼓楼医院抢救；（2）遇有土方坍塌事故：a、停止施工，挖土救人；b、沟槽边坡卸载、加强边坡围护支撑，防止再次坍方；c、确保救援人员；d、应用现场急救方法进行抢救，同时用自备车（或急救中心车）送往医院抢救。（3）遇有火灾事故：用现场灭火器材进行灭火，控制火源。同时与119联系，报告地点及火源原因；（4）遇有触电事故：a、关闭电源；b、用绝缘材料隔离电源抢救伤员；c、防止伤害他人；d、应用现场急救方法进行抢救，同时用自备车（或急救中心车）送往医院抢救。（5）遇有食物中毒事故：立即送往医院抢救；14.2.3在第一时间向业主和上级主管部门汇报，同时保护现场，为事故调查提供依据；14.2.4紧急呼叫电话号码；警察：8636110 消防：8636119 医院：12014.2.5梅山公司医院：025-86716730 地 址：南京市中华门外新建梅山公司14.2.6鼓楼医院：025-83304616 地 址：南京市鼓楼区鼓楼广场旁14.2.7现场事故呼叫电话： [phone]项目 急救 管理员： 13851557878十五、危险源分析及管理控制措施序号施工阶段作业活动危 险 源目标风险级别现有控制措施管理措施名称责任人完成时间1临时用电用电作业现场缺乏相应的专业电工，工不掌握所有用电设备的性能防止触电事故发生重大ABCD1、电工必须持证作业。2、按物资采购程序进行手持电动工具的采购，加强对手持电工工具的检查。3、外电防护设施的架设，必须有专职安全员负责监护。现场设施设备与外电必须保持安全距离4、明确电工的责任制。由安全员对电工的日常工作进行检查，有问题及时整改华双喜全过程2临时用电外电防护架设外电防护设施时无电气工程技术人员和专职安全员负责监护ABCD3临时用电用电外电线路与设施设备之间的距离小于安全距离又无防护的或防护措施不符合要求ABD围护结构安装施工全过程登高设施未固定BCD围护结构安装施工全过程高处作业工器具未使用工具袋BCD4围护结构安装施工全过程手持电动工具绝缘不符合安全标准ABCD7三宝四口及临边防护高处作业2525cm以上洞口不按规定设置防护栏、盖板、安全网。防止高处坠落事故发生重大ABCD1、加强对作业人员的培训教育，坚持日常安全交底，增强作业人员的安全意识。2、登高作业设置登高设施，高处作业设置作业平台，平台四周设防护栏杆，高处作业设置安全绳。3、加强日常到现场的巡视检查，发现违章或措施不到位，进行教育和处罚，直至停工整顿。杨杏材全过程8高处作业登高设施高处作业未设置安全绳或安全绳不符合使用要求ABCD9钢结构安装施工全过程柱安装时高空作业人员无可靠站足点ABCD11模板工程模板的安拆和存放支拆模板在2米以上无可靠立足点ABD14施工机械一般规定特种作业和机械操作工未经培训合格上岗作业的重大机械事故为零重大ABCD1、严格机械操作人员上岗资格审查，未经培训合格或有生理缺陷、疾病的人员严禁上岗作业。2、进场机械严格验收制度，重点检查起重机械的吊索具、设备的保险装置。3、不超载、超负荷使用。4检修、维修机械设备时执行挂牌制度或安排监护人员进行监护。5、加强对各类作业人员培训的教育培训。6、安全检查人员及机械管理人员认真检查机械的安全使用状况，发现危及安全的隐患立即停止使用。朱财庚全过程15施工机械一般规定设备未切断电源或无人监护时进行维修和保养的ABCD16施工机械一般规定由患有妨碍作业的疾病和生理缺陷的人员作业ABCD17施工机械一般规定机械超载作业和随意扩大使用范围ABCD18施工机械一般规定机械的安全防护装置不齐全或失灵ABCD19施工机械一般规定机械未经验收或带病运行,每次使用前未检查ABCD21施工机械一般规定设备中使用的起重钢丝绳断丝磨损锈蚀超标未及时更换ABCD22运输全过程运输中的绑扎不牢BCD23运输全过程运输中发生交通事故BCD24施工机械运输车辆驾驶人员酒后驾车BD25施工机械运输车辆发动前变速不在空挡BD26施工机械运输车辆启动前未确认四周无障碍BCD27施工机械土方机械制动失灵，有溜坡现象。BD28施工机械土方机械设备修理时，悬空部件未采取固定措施。BC29施工机械土方机械土体不稳定，有发生坍塌危险时仍在作业。BD30施工机械土方机械工作面净空不足以保证安全作业时。BD31施工全过程队伍、人员未正确使用个人防护用品防止因未使用和未正确使用劳动防护用品导致的员工伤害事故发生重大ABCD1、严格防护用品使用制度，配备正确有效的防护用品。2、加强教育和交底工作，正确使用防护用品。3、每日做好防护用品的检查确认工作，发现损坏及时整改。4、加强对作业区域的巡视检查，对未正确使用防护用品者严肃处理。朱财庚全过程32脚手架一般规定作业层的施工负载超过规定要求防止坍塌事故发生重大ABCD1、加强进场材料的检验，不准使用不合格品。2、按操作规程进行搭拆。3、拉结点间距符合规范要求，并做到牢固可靠。4、使用前要进行验收，挂合格牌后方可使用。5、严禁超荷载使用。6、严禁与其他支撑系统和垂直运输机械相连。7、坚持安全检查，发现隐患及时整改。朱财庚全过程33钢结构安装施工全过程钢架之间的连接螺栓未拧紧防止物体打击事故发生重大ABCD1、在施工区域划定警戒范围，设监护人或拉警戒线。2、构件在加工或倒运时必须先做好支撑工作，然后才能松钩或其它作业。3、钢结构安装凡安装就位的构件必须连接牢固，严禁未连接或连接不牢固的构件在空中停留。4、采取工序避让措施，防止高空坠物伤人。5、安全对现场的安全检查工作，发现隐患立即整改朱财庚全过程34施工全过程电焊气焊割施工密闭容器内焊接作业防护措施不到位重大火灾事故为零重大ABDE1、明确作业任务，认真了解作业现场情况，估计可能出现不安全因素，要立即整改。2、对生产、储存过易燃易爆化学品的设备、容器和各种油脂的焊、割件，必须进行彻底的清洗后才能作业。作业前应采用一问、二看、三嗅、四测爆的检查方法。4、对大危险场所和防火重点部位，划定禁火区域，动火实行审批制度，配备一定数量的灭火器材。5、动火结束后，及时清理现场，彻底消除遗留下的火种。朱财庚全过程35临时用电用电用其他金属丝代替熔丝或以大代小ABD36防火施工全过程在危险场所动火无专人监护、未配备有效的防火器材ABDE37防火施工全过程防火重点部位不配备消防器材ABDE19
