模块06 – 曲面.pdf

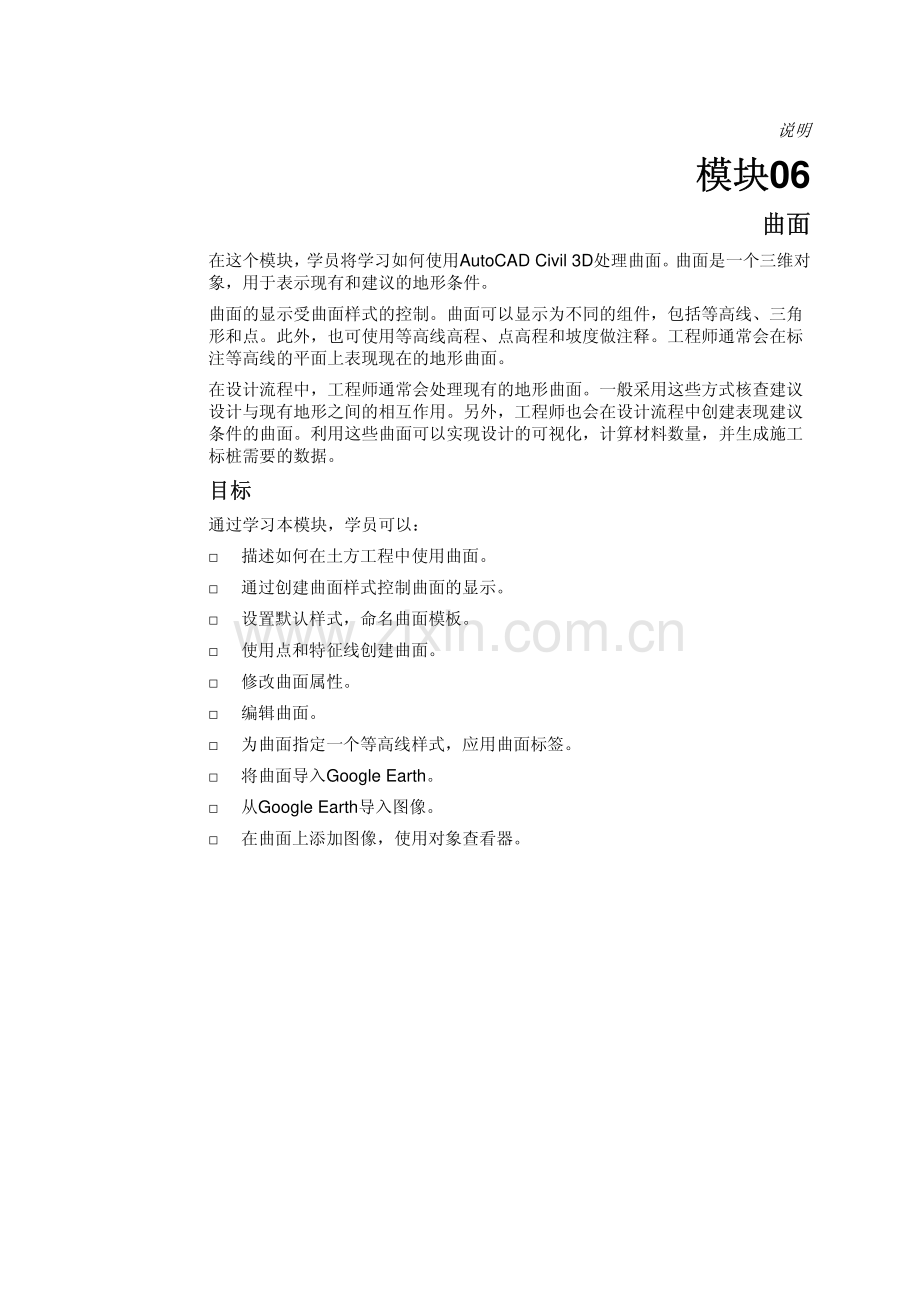

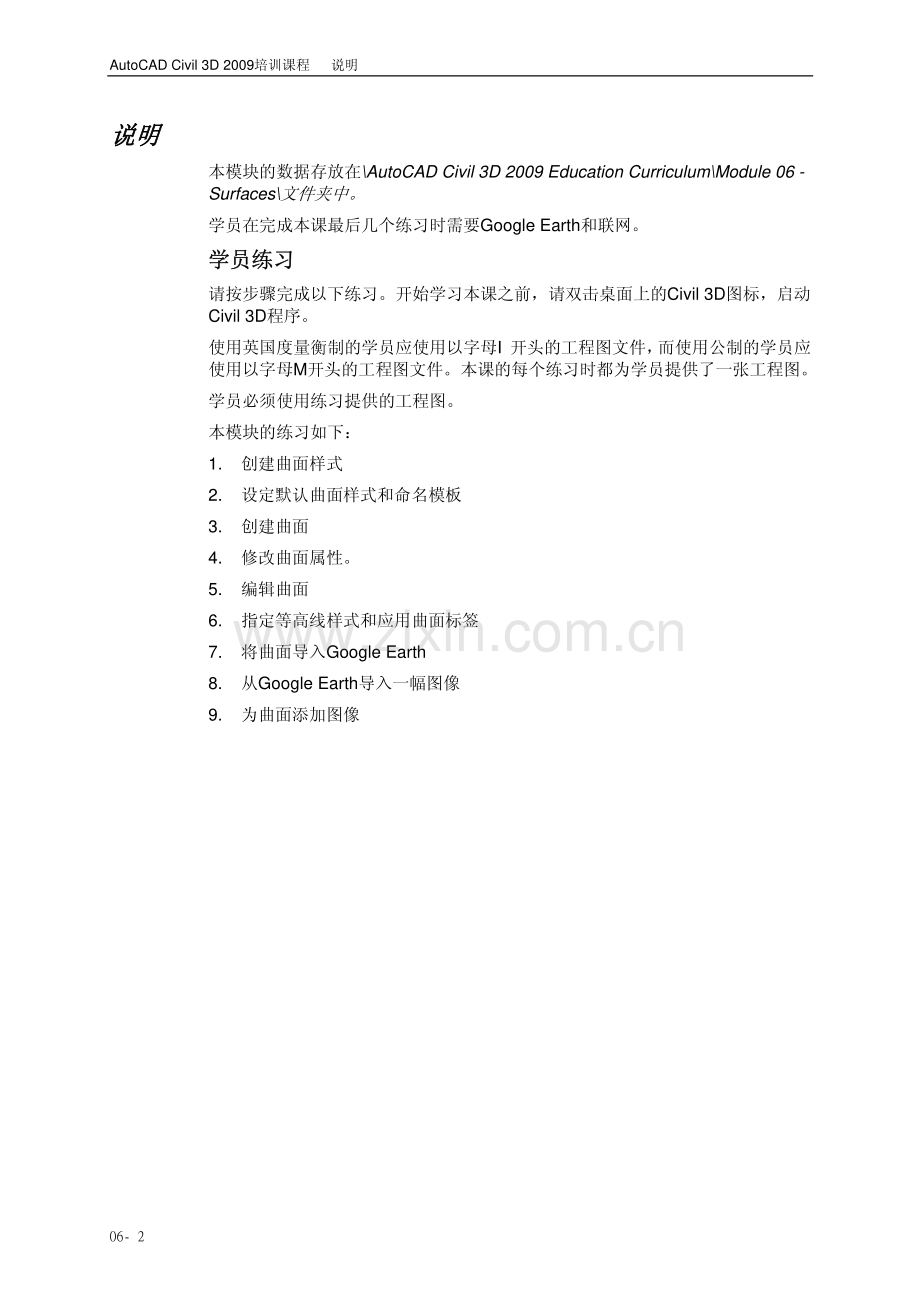

说明 模块模块06 曲面曲面 在这个模块，学员将学习如何使用AutoCAD Civil 3D处理曲面。曲面是一个三维对象，用于表示现有和建议的地形条件。曲面的显示受曲面样式的控制。曲面可以显示为不同的组件，包括等高线、三角形和点。此外，也可使用等高线高程、点高程和坡度做注释。工程师通常会在标注等高线的平面上表现现在的地形曲面。在设计流程中，工程师通常会处理现有的地形曲面。一般采用这些方式核查建议设计与现有地形之间的相互作用。另外，工程师也会在设计流程中创建表现建议条件的曲面。利用这些曲面可以实现设计的可视化，计算材料数量，并生成施工标桩需要的数据。目标目标 通过学习本模块，学员可以：描述如何在土方工程中使用曲面。通过创建曲面样式控制曲面的显示。设置默认样式，命名曲面模板。使用点和特征线创建曲面。修改曲面属性。编辑曲面。为曲面指定一个等高线样式，应用曲面标签。将曲面导入Google Earth。从Google Earth导入图像。在曲面上添加图像，使用对象查看器。AutoCAD Civil 3D 2009培训课程 说明 说明说明 本模块的数据存放在AutoCAD Civil 3D 2009 Education CurriculumModule 06-Surfaces文件夹中。学员在完成本课最后几个练习时需要Google Earth和联网。学员练习学员练习 请按步骤完成以下练习。开始学习本课之前，请双击桌面上的Civil 3D图标，启动Civil 3D程序。使用英国度量衡制的学员应使用以字母I 开头的工程图文件，而使用公制的学员应使用以字母M开头的工程图文件。本课的每个练习时都为学员提供了一张工程图。学员必须使用练习提供的工程图。本模块的练习如下：1.创建曲面样式 2.设定默认曲面样式和命名模板 3.创建曲面 4.修改曲面属性。5.编辑曲面 6.指定等高线样式和应用曲面标签 7.将曲面导入Google Earth 8.从Google Earth导入一幅图像 9.为曲面添加图像 06-2 模块06 曲面 说明 曲面曲面 曲面在土木工程和土方工程中发挥着重要作用。曲面被用于表现现有拓扑和建议设计的三维性质。CAD环境中表现曲面的方式很多。Civil 3D使用TIN（不规则三角网）表现曲面。TIN通常是使用点、特征线或等高线数据创建的。在本模块，你将学习使用点和特征线创建曲面的方法。将所有的点和线连接起来创建一个TIN曲面。以下插图显示的是一个TIN曲面模型。你所看到的线代表3D线，它们与点相连接。这些线连接成为一个曲面拓朴，正确地安排这些线的位置很重要。特征线表示地形中明显的断裂（distinctive break）。特征线的实例包括路拱（road crown）、堤顶（top of bank）、堤底（bottom of bank）、沟沿（ditch edge）、河沿（stream edge）排水沟线（gutter line）和挡土墙。使三角测量线沿特征线延伸很重要。以下插图显示的是一个错误的TIN模型，该模型之所以错误是因为没有定义特征线。对照上一幅插图，我们可以注意到，三角测量线没有继续延伸，而是穿过了人行道、人行道边沿和路拱。这就意味着该曲面不精确。在Civil 3D中定义了特征线等特性后，TIN显示如下：06-3 AutoCAD Civil 3D 2009培训课程 说明 你能看到，三角测量线现在直接穿越人行道和路拱等地形断裂（break）。这是一个精确的曲面模型。曲面样式可用于控制曲面的显示。曲面样式可用于显示三角形、等高线、栅格、点和边界等曲面。曲面创建完成后，你可以通过指定曲面样式改变曲面的显示。创建曲面时，工程师通常会使用显示为三角形的曲面样式；而在创建工程图时，则会使用显示为等高线的曲面样式。曲面创建完成后，你就可以为点高程、坡度和等高线制作标签了。此外，你还可以从Google Earth导入或导出数据。我们将在本模块的最后几个练习中讨论这个问题。主要术语主要术语 DTM 数字地形模型。数字地形模型是曲面的别称。TIN 不规则三角网。AutoCAD Civil 3D使用TIN表现曲面模型。连接相距最近的点可创建TIN。特征线特征线 特征线代表明显的地形断裂。特征线的实例包括路拱、排水沟、堤顶、堤底、沟沿、河沿和人行道边沿。创建曲面时必须定义特征线。三角测量线被迫使地形出现“断裂”，长度超过定义的特征线。三角测量线不能与特征线交叉。近似特征线近似特征线 近似特征线的定义源于二维多段线。近似特征线通过将多段线顶点迁移到最近的曲面数据点指定高程。使用顶点在节点（point node）创建的二维多段线不用重新定位。等高线等高线 等高线连接固定高程的各个点。通过连接拥有相同高程的三角测量线上的各个位置创建等高线。曲面样式曲面样式 曲面样式控制着曲面的显示。曲面样式用于显示三角形、点、等高线、边界或栅格等曲面。你还可以创建曲面样式控制曲面的显示。在处理较大的曲面时这种功能非常有用。命名模板命名模板 使用AutoCAD Civil 3D的命名模板可自动为新创建的对象命名。在创建大量土木工程数据时这一功能非常有用。有助于组织整理工程图中的数据。用户可覆盖使用命名模板自动指定的名称。无效的无效的DTM点点 用于创建曲面模型的点编组不包括无效的DTM点。这些点不能表示真正的06-4 模块06 曲面 说明 曲面高程。典型的例子是下水道底部（sewer invert）和消防栓顶部。Google Earth Google Earth是由Google开发的一款广受欢迎的地理空间应用。Google Earth允许你查看航拍照片及其它地球表面任何地方的数据。你可以访问下载Google Earth。06-5 AutoCAD Civil 3D 2009培训课程 说明 练习练习1：创建曲面样式：创建曲面样式 曲面是Civil 3D中一个独立的对象。使用曲面样式可控制曲面的显示。曲面样式可以显示点、三角形、边界、等高线和栅格等曲面。在本练习中，学员要创建两个曲面样式。请打开.Module 06-SurfacesI_Surfaces-EXl.dwg(M_Surfctces-EXl.dwg)，开始练习。1.点击“Toolspace”窗口的“设置”（Settings）选项卡。2.点击加号(+)放大“曲面”和“曲面样式”目录。有两种曲面样式可用。3.在“曲面样式”上点击鼠标右键，然后点击“新建”（New）。4.在“名称”一栏输入“三角形三角形”。点击“应用”（Apply）。5.点击“显示”（Display）选项卡。6.点击灯泡标志，关闭所有组件类型。7.打开“三角形”。8.将三角形的颜色改为蓝色（5种颜色）06-6 模块06 曲面 说明 9.点击“三角形”选项卡核对设置。注意：你可在“平面”（二维）、“模型”（三维）和“截面”视图中为曲面组件指定各自的显示属性。10.点击“确定”(OK)。因为尚未创建曲面，所以你还看不到三角形。现在创建一个曲面样式，来显示主等高线和次等高线。11.在“曲面样式”（Surface Styles）目录上点击右键。12.点击“新建”。13.输入“1 和5”（1 and 5 Existing）（公制：0.5米和米和2米米）。14.点击“应用”。15.点击“显示”（Display）选项卡。16.关闭所有项（除了“主等高线”和“次等高线”）。17.将主等高线的颜色改为绿色（三种颜色）。18.将次等高线的颜色改为灰色（8种颜色）。19.点击“等高线”选项卡。20.点击加号(+)放大“等高线间隔”（Contour Intervals）目录。21.将次等高线的间隔改为1（公制：0.5米米）。按ENTER键。22.将主等高线的间隔改为5（公制：2米米）。按ENTER键。06-7 AutoCAD Civil 3D 2009培训课程 说明 23.点击加号(+)放大“等高线平滑”（Contour Smoothing）。24.为“平滑等高线”选择“真”（True）。25.一直向右滑动对话框底部的滑动块增加平滑系数。26.点击“确定”(OK)。现在来核对“_No Display”和“等高线及三角形”曲面样式。27.在“_No Display”上单击右键选择“编辑”。28.点击“显示”（Display）选项卡。注意：所有组件都看不到。为曲面指定“_No Display”曲面样式控制显示。29.点击“取消”（Cancel）。30.在“等高线及三角形”上单击右键，选择“编辑”。31.点击“显示”（Display）选项卡。注意：“三角形”、“边界”、“主等高线”和“次等高线”等组件均看不到。该曲面样式在编辑曲面时使用。32.点击“取消”（Cancel）。33.关闭工程图，不保存修改。06-8 模块06 曲面 说明 练习练习2：设定默认曲面样式和命名模板：设定默认曲面样式和命名模板 AutoCAD Civil 3D工程图通常包含若干个可用的曲面样式。曲面样式的用途各个不同。在工程师创建曲面时，指定默认曲面样式非常有帮助。自动为曲面指定有意义的名称非常有用。通过本练习，学员可以掌握为曲面指定默认曲面样式，创建命名模板的方法。请打开Module 06-SurfacesI_Surfaces-EX2.dwg(M_Surfaces-EX2.dwg),开始练习。1.在“Toolspace”窗口点击“设置”选项卡。2.点击加号(+)放大“曲面”和“命令”目录。3.在“创建曲面”上单击右键，选择“编辑命令设置”（Edit Command Settings）。备注：备注：你也可以双击“创建曲面”。4.点击加号(+)放大“默认样式”（Default Styles）。5.在“曲面默认样式”（Surface Default Style）上单击右键。6.点击图标。7.从下拉列表中选择“三角形”。8.点击“确定”(OK)。06-9 AutoCAD Civil 3D 2009培训课程 说明 注意：默认曲面样式被设置为三角形。现在更改曲面的默认命名模板。9.点击加号(+)放大“默认命名格式”（Default Name Format）。10.在“曲面命名模板”（Surface Name Template）上单击右键。11.点击 图标。12.在“名称”一栏输入“EG”。13.点击“插入”（Insert）。14.在对话框的“递增数字格式”（Incremental Number Format）区域，将起始数字改为1。15.点击“确定”(OK)。16.再次点击“确定”，关闭“编辑命令设置”（Edit Command Settings）对话框。这样，新创建的曲面使用三角形曲面样式，以EGl、EG2（依此类推）等格式命名。17.关闭工程图，不保存修改。06-10 模块06 曲面 说明 练习练习3：创建曲面：创建曲面 通过本练习，学员可掌握使用点和特征线创建曲面的方法。用于曲面建模的点编组存在于工程图中。点编组中不包含不适合曲面建模的点，比如消防栓顶部和测量标石数据。使用近似特征线定义方式创建特征线。请打开.Module 06-SurfacesI_Surfaces-EX3.dwg(M_Surfaces-EX3.dwg)，开始练习。首先审核曲面建模点编组。1.在“Toolspace”窗口点击“Prospector”选项卡。2.点击“点编组”左边的加号(+)。3.在“EG曲面”（EG Surface）上单击右键，然后点击“属性”。4.点击“排除”（Exclude）选项卡。请注意不包括MON*、LP、FH*。带有原始描述与这些值匹配的点不能表示现有地形的高程，所以从曲面中排除。5.点击“取消”（Cancel）。现在来创建曲面。6.在“曲面”上点击鼠标右键，然后点击“创建曲面”。7.在“描述”行，输入“现有地面地形拓朴”（Existing Ground Topo）。按ENTER键。注意：曲面名称是EG，样式是三角形。这些默认值是在“命令设置”中设定的。8.点击“确定”(OK)。点击AutoCAD Civil 3D的“Prospector”选项卡，在“曲面”目录之下添加06-11 AutoCAD Civil 3D 2009培训课程 说明 EGl曲面。9.点击加号(+)放大“曲面”目录、EGl目录和“定义”目录。10.在“点编组”上单击右键，选择“添加”。11.点击“EG曲面”。12.点击“确定”(OK)。这样就利用Civil 3D创建了曲面，并采用“三角形”曲面样式显示它。13.放大，直至最南面的交点。请注意三角测量线和基准平面线条。基准平面上的所有多段线都表示地形断裂。但是三角测量线没有超越基准平面的多段线14.浏览工程图的其它区域进行观察。接下来，你可以定义特征线使三角测量线沿着地形断裂排列。15.在“定义”目录下的“特征线”上单击右键，然后点击“添加”。16.在“添加特征线”对话框“描述”一栏输入“近似特征线（Proximity Breaklines）”。17.在“样式”栏选择“近似”。06-12 模块06 曲面 说明 近似特征线是利用二维（平面视图）多段线定义的。在定义近似特征线时，要将每条多段线的顶点安排到最接近曲面数据点的地方，通过这种方式为多段线指定高程，并为顶点指定点高程。大多数顶点接近那些点，因此不用移动顶点就可以指定点高程。18.点击“确定”(OK)。19.通过窗口选择整个工程图，然后选择所有二维多段线。按ENTER键。EGl曲面自动更新。注意：三角测量线没有直接超越基准平面的多段线。这说明所有特征线已被定义。通过“全景”窗口的“事件查看器”你可收到警告和错误消息。20.在“事件查看器”中审核警告和错误消息。错误消息会列举交叉特征线的实例。这些错误指出两条特征线共用一个点的位置，这种错误将在下一个练习中解决。21.在“全景”窗口中点击“操作”（Action）“清除所有事件”（Clear All Events）。06-13 AutoCAD Civil 3D 2009培训课程 说明 22.关闭“全景”窗口。23.关闭工程图，不保存修改。06-14 模块06 曲面 说明 练习练习4：修改曲面属性：修改曲面属性 修改曲面属性需要做大量的工作。通过本练习，学员可掌握通过修改曲面属性改变曲面样式，管理交叉特征线，改变曲面定义参数和审核曲面统计数据的方式。请打开.Module 06 SurfacesI_Surfaces-EX4.dwg(M_Surfaces-EX4.dwg)，开始练习。开始更改曲面样式。1.在“Toolspace”窗口点击“Prospector”选项卡。2.点击加号(+)放大“曲面”目录。3.在“EG1”上单击右键，然后点击“曲面属性”。4.点击“信息”选项卡。5.将“曲面样式”更改为1 和5（公制：0.5米和2米）。6.点击“确定”(OK)。AutoCAD Civil 3D更新曲面的显示，显示等高线。7.在绘图区域点击任何等高线选择曲面。8.单击右键，然后点击“曲面属性”。9.点击“信息”选项卡。10.将曲面样式更改为 _No Display。11.点击“确定”(OK)。AutoCAD Civil 3D能控制曲面显示。12.12.在“Toolspace”窗口中右击EG1曲面，点击“曲面属性”。13.13.点击“信息”选项卡。14.将曲面样式改回为三角形。15.点击“应用”。16.点击“定义”选项卡。17.点击加号(+)放大“生成”（Build）目录。18.将“使用三角形最大长度”一栏的值更改为Yes。19.在“三角形最大长度”栏输入75（25米）。按ENTER键。06-15 AutoCAD Civil 3D 2009培训课程 说明 20.将“允许交叉特征线”（Allow Crossing Breaklines）一栏的值更改为Yes。21.在“要使用的高程”（Elevation to Use）栏选择“在交点使用特征线平均高程”（Use Average Breakline Elevation at Intersection）。这样可以及早消除处理交叉特征线的错误做法。22.点击“确定”23.在“曲面属性 重建曲面”（Surface Properties-Rebuild Surface）对话框点击“重建曲面”。移除所有长度不足75（25米）的三角形。在删除长度接近曲面周长的三角形时上述操作很有用。另外，交叉特征线警告问题也得到解决。显示TIN的统计数据。24.在“Toolspace”窗口中右击EG1曲面，点击“曲面属性”。25.点击“统计数据”选项卡。26.点击加号(+)放大“一般”（General）目录。注意曲面高程的统计数据。统计数据可能稍有差异。27.点击加号(+)放大“扩展和TIN”（Extended and TIN）目录，审核其它曲面统计数据。28.点击“取消”（Cancel）。29.关闭工程图，不保存修改。06-16 模块06 曲面 说明 练习练习 5:编辑曲面编辑曲面 完成曲面的创建后，常常需要对曲面进行进一步编辑，以确保三角测量线的正确性。在一个曲面上可以进行大量的编辑操作。通过本练习，学员可掌握添加线、删除线和翻转面的操作。请打开Module 06 Surfaces I_Surfaces-EX5.dwg(M_Surfaces-EX5.dwg)，开始练习。1.将工程图最大化。注意：在临近交点的地方，有些较长的三角形仍然横跨各个角。这些尺寸不精确的三角形将造成等高线显示错误。2.放大，直至最南面的交点，你可以在这里看到横跨多个角的三角测量线。3.点击工程图中的曲面。单击右键，然后点击“曲面属性”。4.点击“信息”选项卡。5.将曲面样式该为“等高线”和“三角形”。06-17 AutoCAD Civil 3D 2009培训课程 说明 6.点击“确定”(OK)。注意等高线和三角测量线的显示。你可能需要根据图形背景色修改“等高线”和“三角形”等曲面样式，设置与众不同的颜色。提示提示：要完成上述任务，请先点击曲面，然后单击右键，再点击“编辑曲面样式”。通过点击“显示”选项卡改变颜色。7.在“Toolspace”窗口点击“Prospector”选项卡。8.点击加号(+)放大“曲面”、EG1和“定义”目录。9.右击“编辑”，查看菜单选项。10.点击“删除线”。11.选择部分长度横跨交角的三角测量线删除。两次按下ENTER键。提示提示：你可以使用AutoCAD选择集中的任何选项（如交叉和轮廓栏）。注：如何自动更新等高线以反映曲面变更。12.再次在“编辑”上单击右键。13.点击“边缘交换”（Swap Edge）。14.选择一条有等高线穿过的三角测量线。按ENTER键确定。注：如何将边缘交换到相反的方向。如果有等高线，还要根据三角形的位置重新调整。15.再次在“编辑”上单击右键。16.点击“添加线”。通过添加线扩展曲面数据的范围。17.从工程图选择两条长度接近曲面周长的三角测量线的端点。选定后按ENTER键。06-18 模块06 曲面 说明 AutoCAD Civil 3D将添加一条线，必要时还会显示另一条等高线。18.点击EG1曲面的“编辑”目录。请查看以下“项目视图”（Item View）区域的编辑列表。19.在“项目视图”区域任何编辑项上单击右键。注：点击“删除”可移除任何不需要的编辑项。20.如时间充裕，你可使用这三个命令完成对EG1曲面的编辑。21.关闭工程图，不保存修改。06-19 AutoCAD Civil 3D 2009培训课程 说明 练习练习6：指定等高线样式和应用曲面标签：指定等高线样式和应用曲面标签 通过本练习，学员可掌握在曲面上加入等高线标签、点高程标签和坡度标签的方法。一旦曲面发生变化，曲面标签会自动更新。请打开.Module 06-SurfacesI_Surfaces-EX6.dwg(M_Surfaces-EX6.dwg)，开始练习。开始练习前请关闭点图层（points layer）。1.输入 LA（层次）。按ENTER键。2.在“图层属性管理器”（Layer Properties Manager）窗口关闭以下图层：V-NODE V-NODE-TXT 3.点击绘图区域的曲面。4.单击右键，然后点击“曲面属性”。5.点击“信息”选项卡。6.将曲面样式改为1 和5（公制：0.5米和2米）。7.点击“确定”(OK)。8.放大，直至最南边交点南边的区域。9.依次选择“曲面”“添加曲面标签”“添加曲面标签”。10.在“添加标签”对话框中的“标签类型”（Label Type）栏选择“Contour Multiple“。11.点击“添加”。06-20 模块06 曲面 说明 出现命令行，提示你指定第一个点或对象。程序是点击工程图中的两个点，将一条线拖过等高线。等高线标签放置在那条线与等高线交叉的地方。12.点击工程图中的两个位置，用一条线覆盖等高线。按ENTER键。13.使用“AutoCAD移动”命令或栅格移动等高线标签线。注意：要将标签移动到等高线标签线与等高线交叉的新位置。关闭等高线标签线。14.在绘图区域点击等高线标签线。15.单击右键，然后点击“属性”。“特性调配板”（Properties palette）将显示等高线标签线的属性。16.在“显示等高线标签线”栏中选择“假“（False），按ESC键。这样就可以隐藏等高线标签线。点击等高线高程标签又会显示标签线。现在为平面添加点高程和坡度标签。首先要修改样式。17.在“添加标签”对话框中将“标签类型”更改为“点高程”。18.将“点高程标签样式”更改为“仅高程”（Elevation Only）。06-21 AutoCAD Civil 3D 2009培训课程 说明 19.点击“添加”。20.点击曲面的任何位置。AutoCAD Civil 3D会添加一个点高程标签。21.点击“关闭”，关闭“添加标签”对话框。22.在绘图区域选择点高程标签。23.将鼠标指向菱形标签锚爪，并在其上方停留。24.点击并将点标签拖动到新位置。Civil 3D通过更新该标签高程，反映曲面在新位置的高程。25.依次选择“曲面”“添加曲面标签”“添加曲面标签”。26.将“标签类型”更改为“坡度”27.将“坡度标签样式”（Slope Label Style）改为“百分数”（Percent）。06-22 模块06 曲面 说明 28.点击“添加”。29.输入“T”代表两个点。按ENTER键。30.沿道路中心区域选两个点。按ENTER键。31.关闭“添加标签”对话框。32.点击创建的坡度标签线。33.点击锚爪，移动坡度标签线。AutoCAD Civil 3D将根据该条线的新位置更新它的坡度。34.关闭工程图，不保存修改。06-23 AutoCAD Civil 3D 2009培训课程 说明 练习练习7:将曲面导入将曲面导入GOOGLE EARTH 做本练习之前，学员必须打开练习提供的工程图。本练习要求计算机安装Google Earth并进行联网。如果电脑未安装Google Earth，学员可登录以下地址下载：http:/ 3D在指定的地球表面坐标区域工作。你在本课中一直使用的数据集位于加拿大不列颠哥伦比亚省温哥华市。通过本练习，学员可掌握将曲面和工程图数据导出为Google Earth KMZ(keyhole markup zipped)文件的方法。然后再使用Google Earth打开和浏览工程图数据。请打开Module 06-SurfacesM_Surfaces-EX7，开始练习。这是一张公制工程图，采用公制坐标系。通用坐标系允许用户将Civil 3D数据导入Google Earth。首先审核坐标区。1.在“Toolspace”窗口点击“设置”选项卡。2.右击工程图名称，点击“编辑工程图设置”。3.点击“单位”和“区域”选项卡。注意UTM坐标系的指定。Civil 3D工程图指定的坐标系必须与Google Earth测绘坐标系相同。06-24 模块06 曲面 说明 4.点击“取消”。5.依次点击“文件”“发布到Google Earth”（Publish to Google Earth）。打开“发布AutoCAD DWG到Google Earth向导”（Publish AutoCAD DWG to Google Earth Wizard）。工程图的默认名称为M_Surfaces-EX7。6.在“描述”栏输入“Ross Road”。7.输入http:/www.vancouver.ca作为超链接。最后两个输入项可选填，输入后会出现在Google Earth中的“位置”（Places）窗口。8.点击下一步（Next）。9.选择“全部模型空间实体”（All Model Space Entities）和“发布实体信息”（Publish Entity Information）。10.点击下一步。工程图有一个使用“工程图设置”命令指定的坐标系。这样就可以自动选择设置。11.点击下一步。12.选择“遮盖地面实体”（Drape Entities On Ground）。06-25 AutoCAD Civil 3D 2009培训课程 说明 13.点击下一步。14.确定文件名和位置：AutoCAD Civil 3D 2009 Education CurriculumModule 06-SurfacesM_Surfaces-EX7.kmz。15.点击“发布”（Publish）。AutoCAD Civil 3D为 Google Earth创建KMZ文件。16.点击“查看”（View）发布到Google Earth。Google Earth会直接检索温哥华市Ross Road所在的位置。17.这样就在“Google Earth位置窗口”中添加了一个新位置。18.使用Google Earth的导航工具可检查结果。19.关闭工程图，不保存修改。20.如打算完成下一个练习，则不用关闭Google Earth。如不打算做下一个练习，则请在出现提示信息时点击Yes，将KMZ文件保存到“我的位置”（My Places）文件夹。06-26 模块06 曲面 说明 练习练习8：从：从GOOGLE EARTH导入图像导入图像 做本练习之前，学员必须打开练习提供的工程图。通过本练习，学员可掌握从Google Earth导出图像，然后再导入AutoCAD Civil 3D的方法。请打开Module 06-SurfacesM_Surfaces-EX8，开始练习。这是一张公制工程图，采用公制坐标系。通用坐标系允许用户将Civil 3D数据导入Google Earth。首先要在Google Earth中重建视图。1.如果尚未启动Google Earth，请首先启动Google Earth。2.在Google Earth的位置出双击M_Surfaces-EX7 Ross Road。3.在Google Earth中调整大小，以便能看到Ross Road。4.在AutoCAD Civil 3D点击“文件”“导入”“导入Google Earth图像”。5.按ENTER键接受坐标系。6.在AutoCAD Civil 3D中显示Google Earth图像。7.关闭工程图，不保存修改。06-27 AutoCAD Civil 3D 2009培训课程 说明 练习练习9：为曲面添加：为曲面添加图像图像 做本练习之前，学员必须打开练习提供的工程图。通过本练习，学员可掌握为曲面添加图像的方法。工程师会经常向公众展示其平面图。对于鲜有机会查看工程图的普通公众而言，在曲面上添加图像是一种有效的传达设计理念和建议的方式。请打开Module 06-SurfacesM_Surfaces-EX9，开始练习。插入图像。1.点击“地区”“图像”“插入”。2.浏览.AutoCAD Civil 3D 2009 Education CurriculumModule 06-Surfaces 文件夹。3.将文件类型更改为“全部图像”（All Images）。点击Vancouver.tif。4.点击打开（Open）。5.在“图像关联”对话框中点击OK。将这幅图像插入工程图。6.点击图像边界。7.单击右键，然后点击“显示顺序”“发送返回”（Send to Back）。06-28 模块06 曲面 说明 8.点击“曲面”“公共设施”（Utilities）“添加图像”（Drape Image）。9.将图像更改为Vancouver_l。10.将曲面更改为EG1。11.在“添加图像”（Drape Image）对话框中点击“确定”（OK）。Civil 3D将图像添加到曲面。现在来隔离曲面。12.输入 LAYISO（图层隔离）。按ENTER键。13.点击曲面，然后按ENTER键。Civil 3D会关闭所有图层（CTOPO除外）。现在来恢复一个已保存的三维视图。14.输入VPORTS（视口）（视口）。按ENTER键。15.点击“指定视口”（Named Viewports）标签。16.选择三维并点击“确定”（OK）。06-29 AutoCAD Civil 3D 2009培训课程 说明 17.放大，靠近曲面。18.输入“渲染”（RENDER）。按ENTER键。19.点击“继续”（Continue）。Civil 3D启动一个渲染应用，使用插入的图像渲染曲面。06-30 模块06 曲面 说明 问题问题 1.首字母缩略词TIN代表什么？2.测量人员为何不使用曲面模型的某些点？请举出关于这类点的一些例子。3.请解释曲面建模为何需要特征线。4.工程师为何修改曲面的属性？5.请阐述工程师在什么情况下使用无显示、三角形和等高线等曲面样式。6.请列举最常用的曲面编辑类型。7.什么是Google Earth，其用途何在？8.工程师为何要为曲面添加图像？9.对象查看器有何用途？答案答案 1.TIN代表Triangulated Irregular Network（不规则三角网）。AutoCAD Civil 3D使用TIN表现曲面模型。2.测量人员不会使用曲面模型中那些无法反映真实地形的点。这些点被称为无效的DTM点。典型的例子是下水道底部、消防栓顶和地下阀门。3.特征线用于表现明显的地形断裂。特征线的实例包括路拱、排水沟、堤顶、堤底和河沿。为了确保曲面的精度，在创建曲面时务必定义特征线。三角测量线必须沿着特征线。4.通过修改曲面属性可以改变为曲面指定的样式，指定要使用的三角形的最大长度，支持交叉特征线，以及审核曲面的统计数据。5.不显示样式可用于隐藏曲面。在处理较大的曲面时，不显示样式可提高工程图的可管理性。三角形样式可用于编辑曲面。等高线曲面样式可用于最终工程图的显示。6.最常见的曲面编辑类型：删除线、添加线和替换边缘（swapping edge）。7.Google Earth是由Google开发的一款地理空间软件应用。Google Earth非常有用，因为 1)你可将Civil 3D数据导入Google Earth；2)你可将Google Earth图像和曲面数据导入Civil 3D。8.在曲面上添加图像有利于公众查看理解工程图。这是一种有效的传达建议的土木工程项目详细信息的方式。9.对象查看器是一种有用的工具，可使用其在三维环境中查看Civil 3D数据。对象查看器包含很多三维导航工具，也可用于渲染曲面模型。模块总结模块总结 在这个模块，学员将学习如何使用AutoCAD Civil 3D处理曲面。首先要创建几个曲06-31 AutoCAD Civil 3D 2009培训课程 说明 面样式。设置默认曲面样式，定义命名模板。之后，再使用点编组数据和特征线创建曲面。点编组不包括无效的DTM点，但使用近似特征线。然后，学员可使用删除线、添加线和交换边缘（Swap Edges）命令修改曲面属性，编辑曲面。完成曲面创建后，可使用等高线标签、点高程和坡度标签标注曲面。编制的课后练习旨在培养学员在AutoCAD Civil 3D数据和Google Earth之间开展信息交换的能力。最后一点，学员可为曲面添加图像，并使用对象查看器查看。06-32
