钢筋分类及表示符号.doc

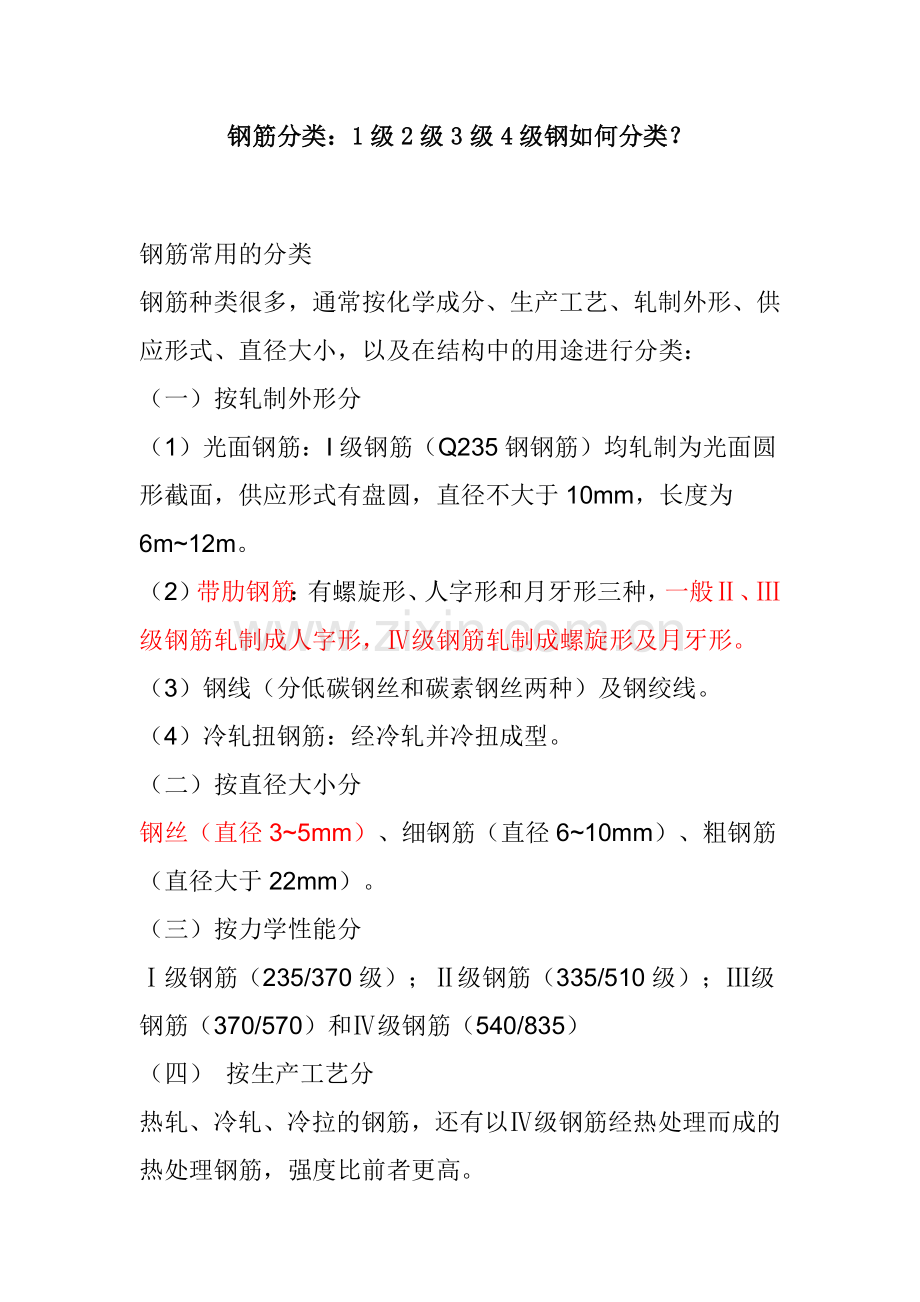

钢筋分类：1级2级3级4级钢如何分类？

钢筋常用的分类
钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：
（一）按轧制外形分
（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。
（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。
（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。
（4）冷轧扭钢筋：经冷轧并冷扭成型。
（二）按直径大小分
钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
（三）按力学性能分
Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）
（四） 按生产工艺分
热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等
配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:
1.受力筋——承受拉、压应力的钢筋。
2.箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
4.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
5.其它——因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、环等。

二级钢筋符号是什么
浏览次数：534次悬赏分：0 | 解决时间：2010-8-18 19:24 | 提问者：匿名
二级钢筋符号是什么

最佳答案
一个圈，中 间一个竖线，竖线下面一道横线，就是二级钢

广联达软件中用B代表

施工图钢筋表示法/钢筋混凝土结构
一、箍筋表示方法：
⑴ φ10@100/200(2)     表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)     表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)       表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)   表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20     表示上部钢筋为3Φ22,   下部钢筋为3Φ20。
⑵ 2φ12，3Φ18     表示上部钢筋为2φ12,   下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25     表示上部钢筋为4Φ25,   下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25     表示上部钢筋为3Φ25,   下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20           表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）   表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2         表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22   表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12         表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14         表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22         表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18         表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25           表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4       表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4     表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25   表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。
五、 标注示例：
KL7（3）300×700 Y500×250
        φ10@100/200(2) 2Φ25
        N4Φ18
        （-0.100）
4Φ25           6Φ25 4/2   6Φ25 4/2   6Φ25 4/2         4Φ25
□———————————□———————□———————————□
      4Φ25           2Φ25           4Φ25

                        300×700
                        N4φ10

KL7(3) 300×700   表示框架梁7，有三跨，断面宽300，高700。
Y500×250       表示梁下加腋，宽500，高250。
N4Φ18         表示梁腰两侧的抗扭钢筋，每侧两根Φ18。
φ10@100/200(2) 2Φ25 表示箍筋表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。和架立筋。
