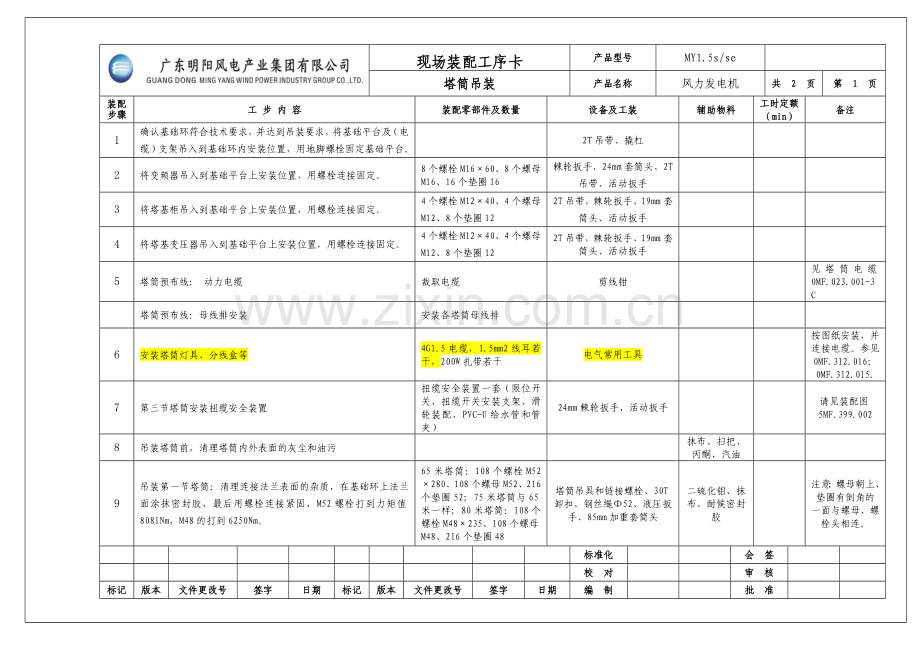

现场装配工序卡产品型号 MY1.5s/se 塔筒吊装产品名称风力发电机共 2 页第 1 页装配步骤工步内容装配零部件及数量设备及工装辅助物料工时定额（min）备注 1 确认基础环符合技术要求，并达到吊装要求，将基础平台及（电缆）支架吊入到基础环内安装位置，用地脚螺栓固定基础平台。 2T吊带、撬杠 2 将变频器吊入到基础平台上安装位置，用螺栓连接固定。 8个螺栓M16×60、8个螺母M16、16个垫圈16 棘轮扳手、24mm套筒头、2T吊带、活动扳手 3 将塔基柜吊入到基础平台上安装位置，用螺栓连接固定。 4个螺栓M12×40、4个螺母M12、8个垫圈12 2T吊带，棘轮扳手、19mm套筒头、活动扳手 4 将塔基变压器吊入到基础平台上安装位置，用螺栓连接固定。 4个螺栓M12×40、4个螺母M12、8个垫圈12 2T吊带，棘轮扳手、19mm套筒头、活动扳手 5 塔筒预布线：动力电缆裁取电缆剪线钳见塔筒电缆0MF.023.001-3C 塔筒预布线：母线排安装安装各塔筒母线排 6 安装塔筒灯具、分线盒等 4G1.5电缆，1.5mm2线耳若干，200W扎带若干电气常用工具按图纸安装，并连接电缆。参见0MF.312.016；0MF.312.015. 7 第三节塔筒安装扭缆安全装置扭缆安全装置一套（限位开关、扭缆开关安装支架、滑轮装配、PVC-U给水管和管夹） 24mm棘轮扳手、活动扳手请见装配图5MF.399.002 8 吊装塔筒前，清理塔筒内外表面的灰尘和油污抹布、扫把、丙酮、汽油 9 吊装第一节塔筒：清理连接法兰表面的杂质，在基础环上法兰面涂抹密封胶，最后用螺栓连接紧固，M52螺栓打到力矩值8081Nm，M48的打到6250Nm。 65米塔筒：108个螺栓M52×280、108个螺母M52、216个垫圈52；75米塔筒与65米一样；80米塔筒：108个螺栓M48×235、108个螺母M48、216个垫圈48 塔筒吊具和链接螺栓、30T卸扣、钢丝绳Ф52、液压扳手、85mm加重套筒头二硫化钼、抹布、耐候密封胶注意：螺母朝上、垫圈有倒角的一面与螺母、螺栓头相连。标准化会签校对审核标记版本文件更改号签字日期标记版本文件更改号签字日期编制批准现场装配工序卡产品型号 MY1.5s/se 塔筒吊装产品名称风力发电机共 2 页第 2 页装配步骤工步内容装配零部件及数量设备及工装辅助物料工时定额（min）备注 10 将塔筒外部平台与第一节塔筒连接，并将外部平台下部垫好。 4个螺栓M16×50、4个螺母M16、8个垫圈16 活动扳手、24mm开口扳手螺栓塔筒厂家自带 11 安装第一节塔筒基础平台 44个螺栓M16×50、44个锁紧螺母M16、88个垫圈16，93个螺栓M10×35、93个螺母M10、93个垫圈10 活动扳手、24mm开口扳手、19mm开口扳手螺栓塔筒厂家自带 12 吊装第二节塔筒，保证塔筒梯子对接整齐，没有干涉，最后用螺栓连接紧固，M48的打到力矩值6250Nm， M42的打到4175Nm。 65米塔筒：80个螺栓M48×270、80个螺母M48、160个垫圈48；75米塔筒：104个螺栓M48×270、104个螺母M48、208个垫圈48；80米塔筒：112个螺栓M42×230、112个螺母M42、224个垫圈42 塔筒吊具和链接螺栓、30T卸扣、钢丝绳Ф52、液压扳手、80mm加重套筒头二硫化钼、抹布、耐候密封胶注意：螺母朝上、垫圈有倒角的一面与螺母、螺栓头相连。 13 吊装第三节塔筒，保证塔筒梯子对接整齐，没有干涉，最后用螺栓连接紧固， M42打到力矩值4175Nm， M36打到力矩值2570Nm。 65米塔筒：80个螺栓M42×210、80个螺母M42、160个垫圈42；75米塔筒：100个螺栓M42×210、100个螺母M42、200个垫圈42；80米塔筒：100个螺栓M36×215、100个螺母M36、200个垫圈36；塔筒吊具和链接螺栓、30T卸扣、钢丝绳Ф52、液压扳手、65mm加重套筒头二硫化钼、抹布、耐候密封胶注意：螺母朝上、垫圈有倒角的一面与螺母、螺栓头相连。标准化会签校对审核标记版本文件更改号签字日期标记版本文件更改号签字日期编制批准现场装配工序卡产品型号 MY1.5s/se 2300-3A 主机吊装产品名称风力发电机共 1 页第 1 页装配步骤工步内容标准件及数量设备及工装辅助物料工时定额（min）备注 1 将机舱罩上部电机罩安装到机舱罩上，用螺栓连接紧固，打好密封胶。 8个螺栓M10×50、8个锁紧螺母M10、16个大垫圈10 17mm棘轮扳手、活动扳手、扁铲耐候密封胶 2 先将测风桅杆主体安装到机舱罩上，再安装测风桅杆支撑，最后安装测风仪安装架，都用螺栓连接紧固。在结合面打好密封胶 12个螺栓M16×60、12个锁紧螺母M16、24个大垫圈16，12个螺栓M12×50、12个锁紧螺母M12、24个垫圈12 19mm棘轮扳手、活动扳手、扁铲耐候密封胶 3 将航空灯安装到测风桅杆主体上的法兰面上，用螺栓连接紧固。 4个螺栓M12×50、4个锁紧螺母M12、8个垫圈12 19mm棘轮扳手、活动扳手 4 连接风向仪、风速仪电缆并将其安装到测风仪安装架上，将蝶形螺母拧紧。将电缆线整理绑扎在支架上（风速风向仪端电缆留约30-40mm余量） 200W扎带若干，电气常用工具，活动扳手耐候密封胶 5 安装机舱罩上部圆弧盖板，用螺栓连接紧固，在结合面外面涂抹密封胶。 33个螺栓M10×50、33个锁紧螺母M10、66个大垫圈10。 17mm棘轮扳手、活动扳手、扁铲耐候密封胶 6 清理机舱内部的杂质、灰尘和表面油污，清理偏航轴承内齿表面、涂抹润滑脂；将机舱梯子、底部运输孔盖板、塔架防雷装置、顶部吊装孔盖板放置到主机内，随主机一起吊装到塔筒上。气枪、扫把、毛刷、扁铲丙酮、汽油 7 安装整机吊座和整机吊环，起吊主机到塔筒上，用螺栓连接，打到力矩值1109Nm，卸下整机吊座和整机吊环。 12个螺栓M24×85、12个M24螺母、24个垫圈24，90个螺栓M27×430、90个垫圈27 25T卸扣、30T吊带 8 将机舱梯子上部安装到机座上固定位置，再将机舱梯子下部挂在机舱梯子上部上。 4个螺栓M16×40、4个垫圈16 24mm棘轮扳手 9 安装塔架防雷装置（2套） 8个内六角螺钉M8×16、8个平垫圈8、8个弹簧垫圈8，4个内六角螺钉M10×25、4个螺栓M10×20、4个弹簧垫圈10、8个平垫圈10 17mm棘轮扳手、活动扳手、6mm的内六角扳手 10 将底部运输孔盖板扣在运输孔上，对准孔位，用螺栓连接紧固。在结合面打好密封胶 8个螺栓M12×50、8个锁紧螺母M12、16个大垫圈12 19mm棘轮扳手、活动扳手耐候密封胶 11 安装顶部吊装孔盖板，打好密封胶。 62个螺栓M10×50、62个锁紧螺母M10、124个大垫圈10 17mm棘轮扳手、活动扳手、扁铲耐候密封胶标准化会签校对审核标记版本文件更改号签字日期标记版本文件更改号签字日期编制批准现场装配工序卡产品型号 MY1.5s/se 产品名称风力发电机共 1 页第 1 页叶轮吊装装配步骤工步内容装配零部件及数量设备及工装辅助物料工时定额（min）备注 1 清理轮毂系统和叶片里面的杂质灰尘。抹布、气枪 2 先清理变桨轴承齿面，再涂抹齿面润滑脂。齿面润滑脂3×1L 毛刷、扁铲抹布、丙酮、汽油 3 用吊机起吊叶片，保证叶片基本处于水平，用变桨操作箱控制变桨轴承内圈转动，使变桨轴承的零位对准叶片的零位，缓慢将叶片安装到位。 54个螺母M30、54个垫圈30 10T吊带、变桨操作箱二硫化钼 4 通过变桨操作箱控制，打紧所有叶片连接螺栓。力矩值为1098Nm 冲击扳手、46mm套筒头、液压扳手 5 依照上部方法依次安装剩余两支叶片。通过操作变桨操作箱使叶片到顺桨位，最后用叶片锁定装置锁定三只叶片，使其不能转动。 108个螺母M30、108个垫圈30 冲击扳手、46mm套筒头、液压扳手 6 将整流罩顶盖安装到位，用螺栓连接紧固。在结合面打好密封胶。 28个螺栓M10×55、28个锁紧螺母M10、56个大垫圈10、28个薄螺母M10 17mm开口扳手、活动扳手、扁铲耐候密封胶 7 吊装叶轮系统到主机高度，用定位销对准连接孔位，将双头螺栓套入到轮毂里，拧上螺母。打到力矩值4030Nm，卸掉吊机。 46个双头螺柱M42×190、46个螺母M42、46个垫圈42 管钳、液压扳手、65mm套筒头二硫化钼 8 通过拆除寒带型隔板上的有机玻璃，安装人员进入到轮毂里面，先将轮毂内叶片防雷线连接到叶片U型扣上，再将连接橡皮筋安装好，最后用扎带将叶片防雷线与橡皮筋扎紧。 9条1.5米长橡皮筋、9根CV-100W扎带 9 一般安装完后，不能马上接好电线进入调试。这时要求安装人用叶片锁定装置锁定叶片。最后安装好寒带型隔板上的有机玻璃开口扳手、活动扳手标准化会签校对审核标记版本文件更改号签字日期标记版本文件更改号签字日期编制批准现场装配工序卡产品型号 MY1.5s/se 2300-3A 产品名称风力发电机共 2 页第 1 页主机、塔筒电缆连接装配步骤工步内容装配零部件及数量设备及工装辅助物料工时定额（min）备注 1 连接变桨系统电缆 200W.300W扎带若干电气常用工具线耳 2 将机舱吊机电缆安装到位，塔筒照明电缆连接到机舱分线盒XT10， 100W扎带若干电气常用工具 1.5线耳 3 机舱温度、机舱外温度安装到位 200W扎带若干电气常用工具 4 安装解缆开关电缆 200W扎带若干电气常用工具 0.34mm2线耳 5 放下机舱柔性电缆及控制电缆（4根），布线过马鞍桥 20个卸扣，SG-125A电缆网兜1个，550W扎带若干 3X25,4G1.5光纤6X2X0.25 6 对接塔筒连接处电缆 240-16\95-16对接管各3X9个，热缩管剪线钳、电气常用工具、液压压线钳、热风枪 30、40热缩管将柔性电缆连接到接线箱 / 安装母线连接器 DT240-12线耳11个、DT95-12线耳线耳9个剪线钳、电气常用工具、液压压线钳、热风枪 30、40热缩管 7 安装塔筒内法兰跨接电缆 18个螺栓M16×20、18个垫圈φ16 活动扳手，电缆接头工厂已经做好 8 动力电缆（包括发电机接地）连接到变频器 DT240-12线耳10个、DT95-12线耳线耳9个剪线钳、电气常用工具、液压压线钳、热风枪 30、40热缩管连接母线排到变频器电缆（包括发电机接地） DT240-12线耳20个、DT95-12线耳线耳18个剪线钳、电气常用工具、液压压线钳、热风枪 30、40热缩管 9 控制电缆（供电、照明、编码器转速、光纤）布线 550W、300W 扎带若干 10 将供电、照明、光纤电缆连接到塔基柜 3X25.TLK25-12线耳6个； 4G1.5、1.5mm2线耳4个，光纤盒1个，光纤跳线2根。200W扎带若干电气常用工具 φ13热缩管 11 将发电机编码器转速电缆连接到变频器 0.34mm2线耳8个，200W扎带若干电气常用工具标准化会签校对审核标记版本文件更改号签字日期标记版本文件更改号签字日期编制批准现场装配工序卡产品型号 MY1.5s/se 2300-3A 塔基柜体间电缆及防雷接地产品名称风力发电机共 1 页第 1 页装配步骤工步内容装配零部件及数量设备及工装辅助物料工时定额（min）备注 1 连接塔基供电690V到塔基柜 10米3X25，25mm2线耳，200W扎带若干电气常用工具 φ20热缩管 2 变频柜通讯——塔基柜 10米4X0.25，CANBUS接头2个，200W扎带若干电气常用工具 3 变频器230V——塔基柜 10米4G6，6mm2线耳，200W扎带若干电气常用工具 φ13热缩管 4 塔基变压器690V,400V电缆——塔基柜 3X6,5G16各5米，6mm2线耳，E1612线耳，200W扎带若干电气常用工具，开孔器（塔基后方底部） φ13、φ20热缩管 5 将塔基温度安装到位 200W扎带若干电气常用工具 6 塔筒照明开关电缆连接（根据项目配置） 7 塔筒内部加热器及电缆安装 10米 5G4，6mm2线耳，200W扎带若干电气常用工具，开孔器（塔基后方底部） φ13热缩管 8 机架接地电缆连接 DT240-12线耳1个电气常用工具 9 变频器接地电缆 DT240-12线耳2个电气常用工具 10 塔基变压器、塔基柜接地电缆连接 1X35mm2;200W扎带若干电气常用工具,活动扳手 11 塔筒接地电缆连接 1X95mm2; 电气常用工具,活动扳手参见0MF.311.001 12 箱变温度信号及箱变其他信号 12G0.75，3X0.34，0.75、0.34线耳电气常用工具业主选装 13 箱变电流互感器 6X2.5 电气常用工具 14 变频器电源连接 12X1X240， DT240-12线耳9个电气常用工具,活动扳手业主安装 15 整机调试完，基础环安装活动扳手标准化会签校对审核标记版本文件更改号签字日期标记版本文件更改号签字日期编制批准
