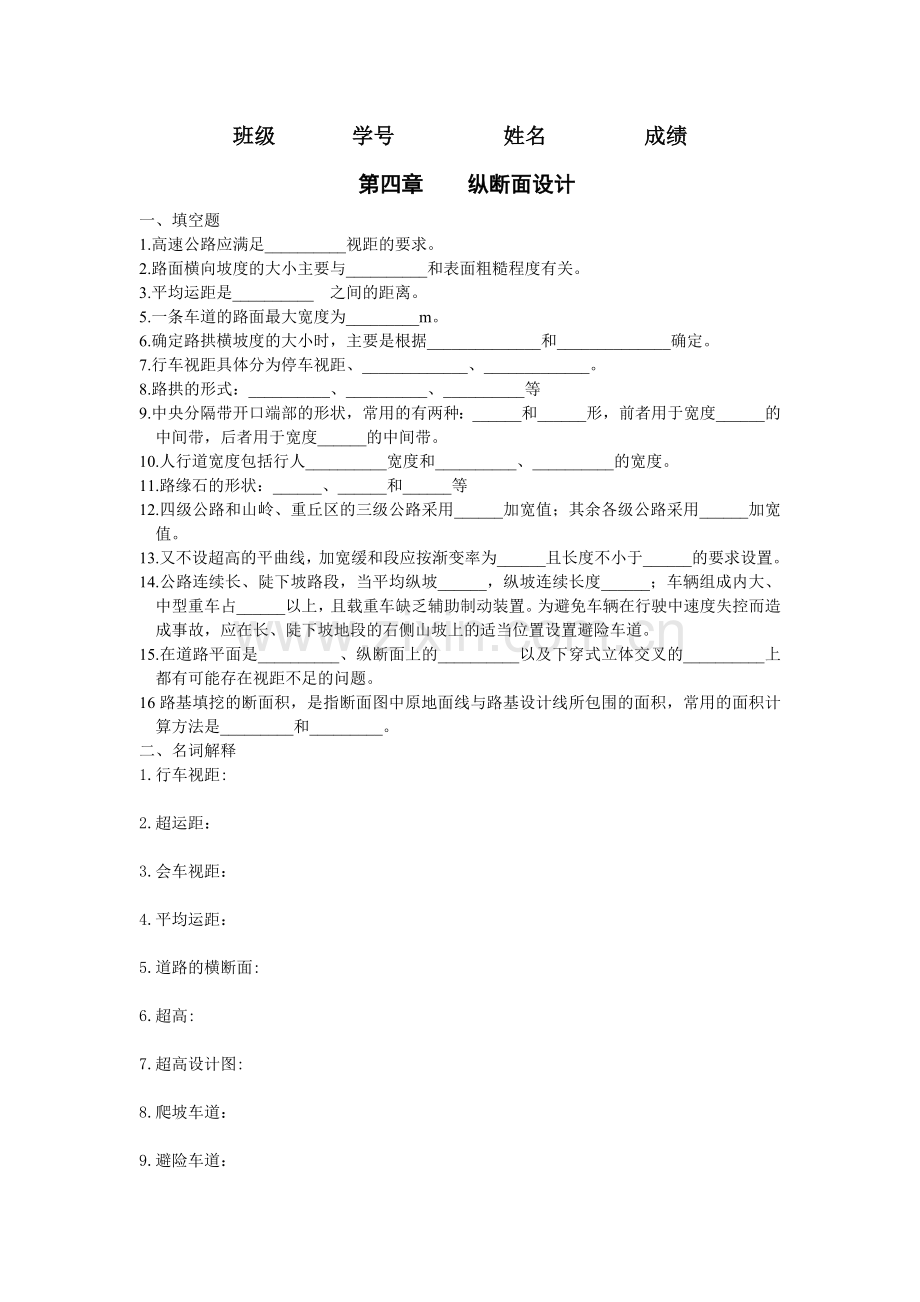

第五章作业.doc

班级 学号 姓名 成绩
第四章 纵断面设计
一、填空题
1.高速公路应满足__________视距的要求。
2.路面横向坡度的大小主要与__________和表面粗糙程度有关。
3.平均运距是__________ 之间的距离。
5.一条车道的路面最大宽度为_________m。
6.确定路拱横坡度的大小时，主要是根据______________和______________确定。
7.行车视距具体分为停车视距、_____________、_____________。
8.路拱的形式：__________、__________、__________等
9.中央分隔带开口端部的形状，常用的有两种：______和______形，前者用于宽度______的中间带，后者用于宽度______的中间带。
10.人行道宽度包括行人__________宽度和__________、__________的宽度。
11.路缘石的形状：______、______和______等
12.四级公路和山岭、重丘区的三级公路采用______加宽值；其余各级公路采用______加宽值。
13.又不设超高的平曲线，加宽缓和段应按渐变率为______且长度不小于______的要求设置。
14.公路连续长、陡下坡路段，当平均纵坡______，纵坡连续长度______；车辆组成内大、中型重车占______以上，且载重车缺乏辅助制动装置。为避免车辆在行驶中速度失控而造成事故，应在长、陡下坡地段的右侧山坡上的适当位置设置避险车道。
15.在道路平面是__________、纵断面上的__________以及下穿式立体交叉的__________上都有可能存在视距不足的问题。
16路基填挖的断面积，是指断面图中原地面线与路基设计线所包围的面积，常用的面积计算方法是_________和_________。
二、名词解释
1.行车视距:

2.超运距：

3.会车视距：

4.平均运距：

5.道路的横断面:

6.超高:

7.超高设计图:

8.爬坡车道：

9.避险车道：

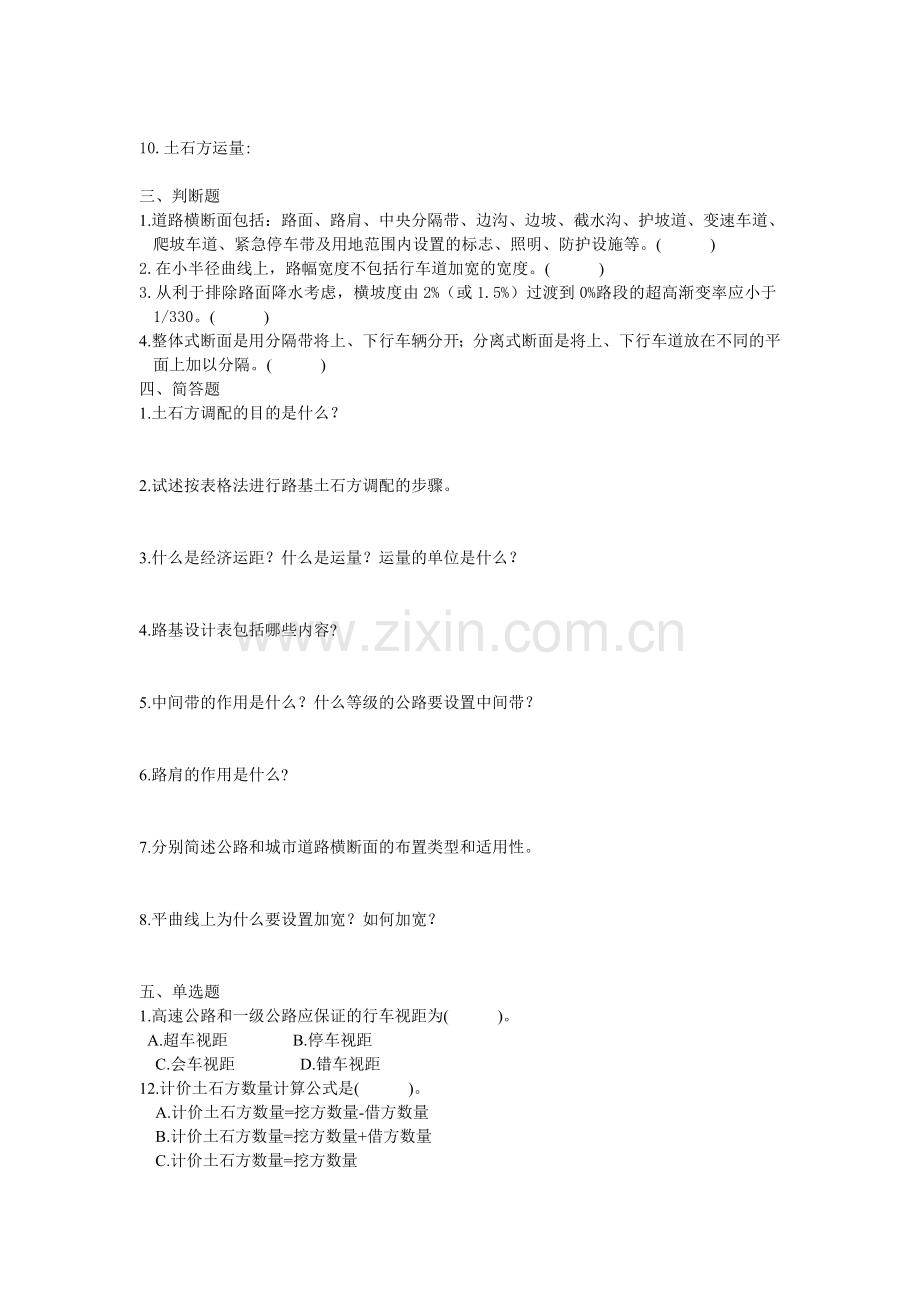

10.土石方运量:

三、判断题
1.道路横断面包括：路面、路肩、中央分隔带、边沟、边坡、截水沟、护坡道、变速车道、爬坡车道、紧急停车带及用地范围内设置的标志、照明、防护设施等。( )
2.在小半径曲线上，路幅宽度不包括行车道加宽的宽度。( )
3.从利于排除路面降水考虑，横坡度由2%（或1.5%）过渡到0%路段的超高渐变率应小于1/330。( )
4. 整体式断面是用分隔带将上、下行车辆分开；分离式断面是将上、下行车道放在不同的平面上加以分隔。( )
四、简答题
1.土石方调配的目的是什么？

2.试述按表格法进行路基土石方调配的步骤。

3.什么是经济运距？什么是运量？运量的单位是什么？

4.路基设计表包括哪些内容?

5.中间带的作用是什么？什么等级的公路要设置中间带？

6.路肩的作用是什么?

7.分别简述公路和城市道路横断面的布置类型和适用性。

8.平曲线上为什么要设置加宽？如何加宽？

五、单选题
1.高速公路和一级公路应保证的行车视距为( )。
A.超车视距 B.停车视距
C.会车视距 D.错车视距
12.计价土石方数量计算公式是( )。
A.计价土石方数量=挖方数量-借方数量
B.计价土石方数量=挖方数量+借方数量
C.计价土石方数量=挖方数量
D.计价土石方数量=借方数量
3.关于直线路段的路肩横坡i，正确的是( )
A.i一般较行车道横坡大1～2%
B.i一般较行车道横坡大3～4%
C.i一般较行车道横坡大2.5～3%
D.i一般较行车道横坡大2.5～3.5%
4.设相邻两桩号的横断面面积分别为A1和A2，该两桩号间距为L，则用于计算土石方体积V的平均断面法公式为( )
A.V=(A1+A2)L B.V=2(A1+A2)L
C.V=(A1-A2)L D.V=(A1+A2)L
15.各级公路都必须保证的视距是( )
A.超车视距 B.停车视距 C.错车视距 D.会车视距
17.设视高为h1，物高为h2，凸形竖曲线半径和长度分别为R和L，视距为S。以上参数的单位均为m，当S≤L时，下列关系式正确的是( )
A.S2= B.S=
C.S= D.R=
6.已知桩号K1+00挖方断面积为60m2，K1+017挖方断面积为82m2，则两桩号之间的挖方体积为( )
A.2414m3 B.2400m3 C.1500m3 D.1207m3
7.高速公路和一级公路应在路肩宽度内设置右侧路缘带，其宽度一般为(　　　)。
A.0.5m B.1.0m
C.1.5m D.2.0m
8.土石方运量为(　　　)。
A.平均运距与土石方调配数量之和 B.平均运距与土石方调配数量之差
C.平均运距与土石方调配数量之积 D.平均运距与土石方调配数量之比
9.会车视距约等于( )。
A.停车视距 B.停车视距的一半
C.停车视距的4倍 D.停车视距的2倍
10.关于二、三、四级公路超车视距的规定，正确的是( )。
A.只需要在路线起点有一定长度保证超车视距的要求
B.只需要在路线中部有一定长度保证超车视距的要求
C.只需要在路线终点有一定长度保证超车视距的要求
D.全线应有一定比例的路段保证超车视距的要求
11.在土石方调配中，采用人力挑运土方，一“级”为10m。设L和L免分别为平均运距和免费运距，单位均为m，则平均运距单位n为( )。
A.n= (级) B.n=(L+L免) 10(级)
C.n= (级) D.n=( L-L免)10(级)
12.在土石方计算表中，计价土石方，包括（　　　　）。
A.挖方 B.填方
C.借方 D.弃方
13.路基土石方调配时，免费运距与________有关。（ ）
A.平均运距 B.经济运距
C.施工方法及运输方式 D.借方运距
14.高速公路和一、二级公路应采用第_________类加宽的标准。( )
A.1 B.2
C.3 D.4
15.当路基横断面地面较为规则时，适合用_________方法计算填挖方面积。( )
A.积距法 B.几何图形法
C.平均断面法 D.中间断面法
六、多选题
1.关于土石方调配的复核检查公式，正确的有（ ）。
A.横向调运方+纵向调运方+借方=挖方
B.横向调运方+纵向调运方+借方=填方
C.横向调运方+纵向调运方+填方=借方
D.挖方+借方=填方+弃方
E.挖方+填方=借方+弃方
2.关于平均运距和运量，正确的有( )
A.平均运距是指从挖方体积的重心到填方体积的重心之间的距离
B.在工作中为简化计算起见，平均运距可用挖方断面间距中心至填方断面间距中心的距离计算
C.在纵向调配时，当其平均运距超过定额规定的免费运距时，应按免费运距计算土石方运量
D.在纵向调配时，当其平均运距超过定额规定的免费运距时，应按其超运运距计算土石方运量
E.在纵向调配时，当其平均运距超过定额规定的免费运距时，应按其平均运距计算土石方运量
3.关于经济运距，正确的有(　　　　　)。
A.设B为借土单价（元／m3），T为远运运费单价（元／m3·km），L免为免费运距（km），则经济运距L经＝－L免（km）
B.设B为借土单价（元／m3），T为远运运费单价（元／m3·km），L免为免费运距（km），则经济运距L经＝＋L免（km）
C.当调运距离小于经济运距时，采用纵向调运是经济的
D.当调运距离小于经济运距时，采用就近借土是经济的
E.经济运距用来计算土石方运量，即当经济运距L经超过免费运距L免时，应按其超运运距（L经－L免）计算土石方运量
5.应设中央分隔带的公路等级有( )。
A.三级公路 B.高速公路 C.二级公路
D.一级公路 E.四级公路
6.关于行车视距的规定，正确的有( )。
A.一级公路应有一定比例的路段保证会车视距
B.高级公路、一级公路的视距采用超车视距
C.二、三、四级公路的视距应不小于超车视距
D.二、三、四级公路的视距应不小于停车视距的2倍
E.各级公路都应保证停车视距
7.全超车视距的组成部分有( )。
A.当超车汽车经判断认为有超车的可能时，于是加速行驶移向对向车道，在进入该车道之前的行驶距离
B.超车汽车从开始加速到超车完成，对向汽车的行驶距离
C.超车完了时，超车汽车与对向汽车之间的安全距离
D.超车汽车在对向车道上行驶的距离
E.超车汽车从开始加速到超车完成，被超汽车的行驶距离
8.关于超车视距的规定和要求有（　　　　　）
A.高速和一级公路要全线满足
B.二级以下的公路要全线满足
C.双向双车道公路宜在3min行驶时间内提供一次满足超车视距要求的超车路段
D.超车路段的设置比例不小于路线总长度的10％～30％
E.超车路段的设置比例不小于路线总长度的30％～50％
9.对停车视距描述正确的是( )
A.包括司机反应时间所行驶的距离 B.包括加速行驶距离
C.包括汽车的制动距离 D.包括安全距离
E.是会车视距的两倍
10.关于超高设计正确的理解和做法是（ ）
A.所有等级的公路超高设计的方法都是一样的
B.超高设计与加宽设计是同时存在的
C.绕内边缘旋转时的超高渐变率大于绕中线旋转时的超高渐变率
D.超高设计改变了所在位置的路线设计标高
E.新建的公路工程通常采用绕内边缘旋转的超高过渡方式
11.公路横断面的类型（ ）
    A．单幅双车道  B.四幅路 C.三幅路 D．双幅多车道 E.单车道
12.平曲线加宽的过渡的方式有：
A．比例过渡B．回旋线过渡C.逐渐过渡D. 直线与圆弧相切过渡E.高次抛物线过渡
13．无中间带道路当超高坡度大于路拱坡度时，可分别采用的过渡方式是（ ）
A.绕内边缘线旋转 B.绕各自行车道中线旋转
    C.绕路中线旋转 D.绕路肩内边缘旋转 E.绕外边缘线旋转
14.平曲线视距检查方法（ ）

    A.视距包络曲线法 B.实测法 C. 拆除法 D.横断面加宽法  E.最大横净距法
15.

七、计算题
1. 某三级公路，计算行车速度V=30km／h，路面B=7m，路拱iG=2％。路肩b1=0．75m，iJ=3％。一弯道a=34°50'08″，R=150m，LS=40m，交点桩号为K7+086．42。试求下列桩号的路基路面宽度和横断面上5个特征的高程与设计高之高差：1）K7＋030；2）K7＋080；3）K7＋140；4）K7+160（圆曲线上的全加宽与超高值按《规范》办理）。
2.某双车道公路，计算行车速度V=60km/h，路基宽度8.5m，路面宽度7.0m。弯道R=125m，LS=50rn，a=51°32'48″。弯道内侧中心附近的障碍物距路基边缘3m。试检查该弯道能否保证停车视距和超车视距？若不能保证，清除的最大宽度是多少？
3.(1)已知桩号K1+020处横断面的填、挖方面积分别为0.2m2和0.3m2，相邻桩号K1+040处
横断面的填、挖方面积分别为0.25m2和0.35m2，试按平均断面法计算该相邻两桩号间的填、挖方体积。
(2)在土石方调配中，采用人力挑运土方，免费运距为11m，一“级”为10m。设平均运距为31m，调配的土方数量为4m3，则运量为多少?
4.在路基土石方数量计算时，在桩号K5＋240，横断面挖方面积为45.2m2,其中石方占
60％（按Ⅴ类计），土方占40％（按Ⅲ类计），下一个桩号为K5＋300，挖方面积为21.3m2,其中石方占40％，土方占60％（土石类别与前一桩号相同），试计算这段路基土、石挖方量？
