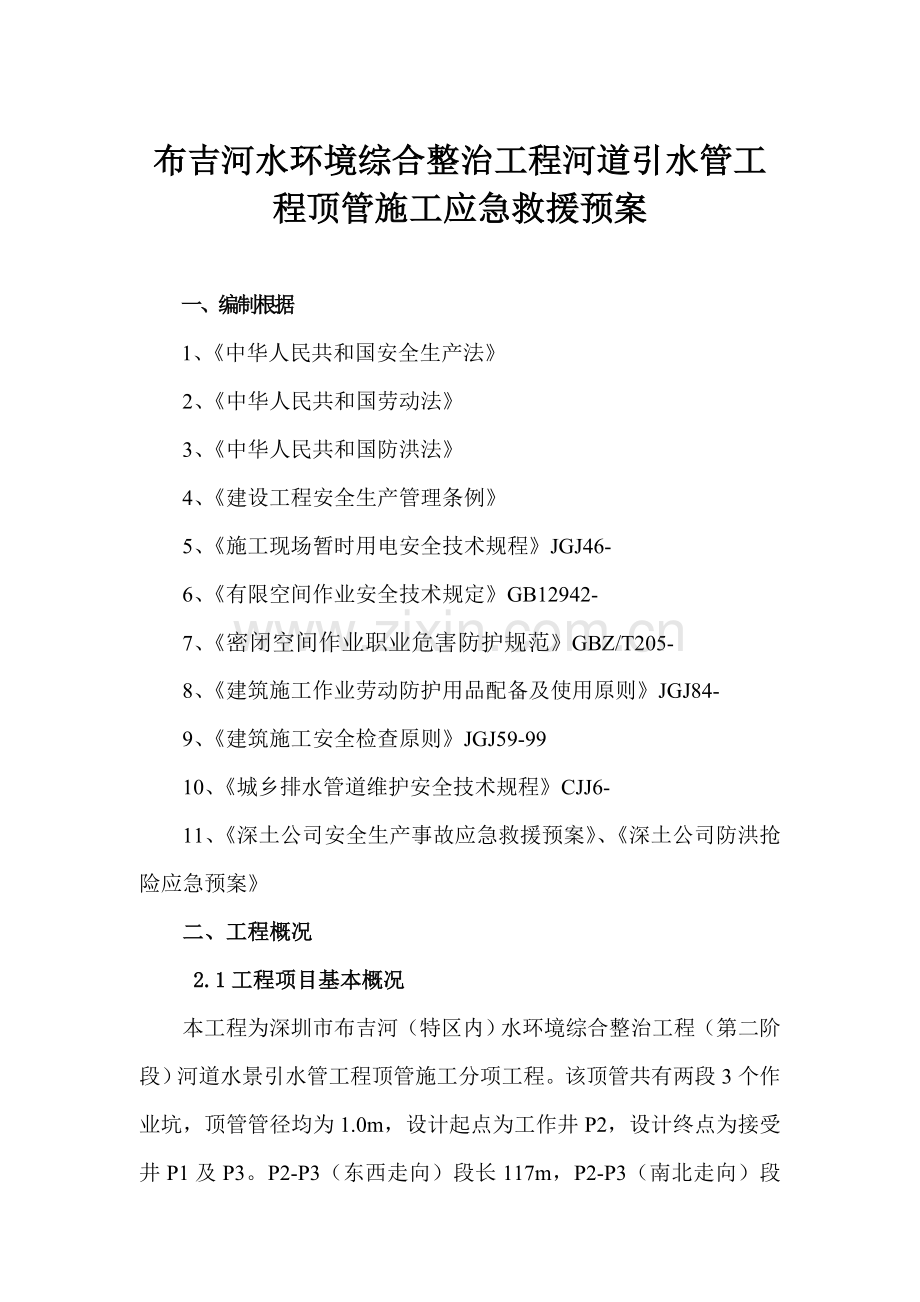

布吉河水环境综合整治工程河道引水管工程顶管施工应急救援预案

一、编制根据
1、《中华人民共和国安全生产法》
2、《中华人民共和国劳动法》
3、《中华人民共和国防洪法》
4、《建设工程安全生产管理条例》
5、《施工现场暂时用电安全技术规程》JGJ46-
6、《有限空间作业安全技术规定》GB12942-
7、《密闭空间作业职业危害防护规范》GBZ/T205-
8、《建筑施工作业劳动防护用品配备及使用原则》JGJ84-
9、《建筑施工安全检查原则》JGJ59-99
10、《城乡排水管道维护安全技术规程》CJJ6-
11、《深土公司安全生产事故应急救援预案》、《深土公司防洪抢险应急预案》
二、工程概况
2.1工程项目基本概况
本工程为深圳市布吉河（特区内）水环境综合整治工程（第二阶段）河道水景引水管工程顶管施工分项工程。该顶管共有两段3个作业坑，顶管管径均为1.0m，设计起点为工作井P2，设计终点为接受井P1及P3。P2-P3（东西走向）段长117m，P2-P3（南北走向）段长125m，全段顶管总长约242m，工作井P2为双向共用工作井。顶管工作井地点位于笋岗路与人民公园路交界处三角地带，P2-P1段顶管沿顶进方向下穿笋岗路，P2-P3段顶管沿顶进方向下穿人民公园路。

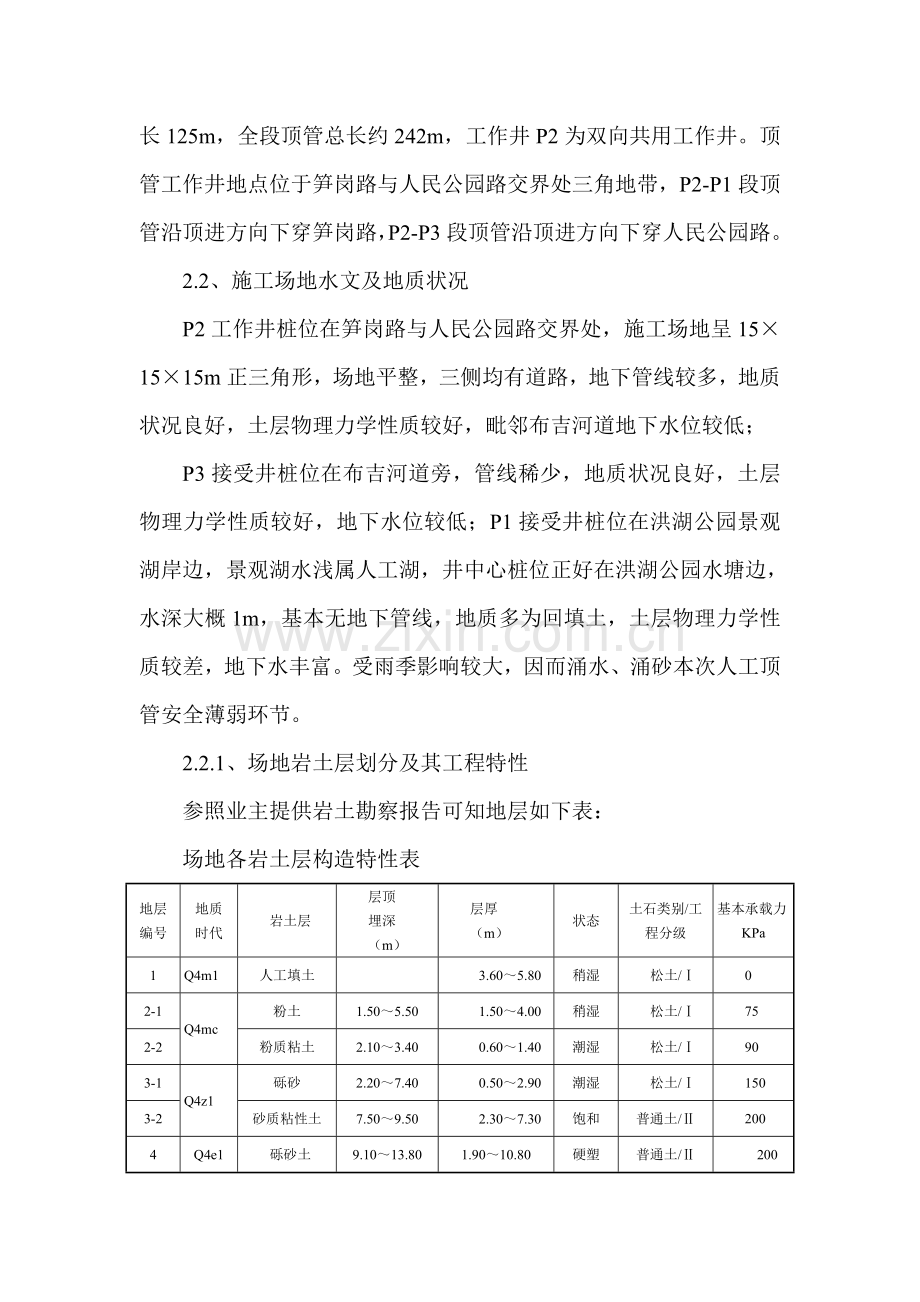

2.2、施工场地水文及地质状况
P2工作井桩位在笋岗路与人民公园路交界处，施工场地呈15×15×15m正三角形，场地平整，三侧均有道路，地下管线较多，地质状况良好，土层物理力学性质较好，毗邻布吉河道地下水位较低；
P3接受井桩位在布吉河道旁，管线稀少，地质状况良好，土层物理力学性质较好，地下水位较低；P1接受井桩位在洪湖公园景观湖岸边，景观湖水浅属人工湖，井中心桩位正好在洪湖公园水塘边，水深大概1m，基本无地下管线，地质多为回填土，土层物理力学性质较差，地下水丰富。受雨季影响较大，因而涌水、涌砂本次人工顶管安全薄弱环节。
2.2.1、场地岩土层划分及其工程特性
参照业主提供岩土勘察报告可知地层如下表：
场地各岩土层构造特性表
地层
编号
地质
时代
岩土层
层顶
埋深
（m）
层厚
（m）
状态
土石类别/工程分级
基本承载力KPa
1
Q4m1
人工填土

3.60～5.80
稍湿
松土/Ⅰ
0
2-1
Q4mc
粉土
1.50～5.50
1.50～4.00
稍湿
松土/Ⅰ
75
2-2
粉质粘土
2.10～3.40
0.60～1.40
潮湿
松土/Ⅰ
90
3-1
Q4z1
砾砂
2.20～7.40
0.50～2.90
潮湿
松土/Ⅰ
150
3-2
砂质粘性土
7.50～9.50
2.30～7.30
饱和
普通土/Ⅱ
200
4
Q4e1
砾砂土
9.10～13.80
1.90～10.80
硬塑
普通土/Ⅱ
200
5

花岗片麻岩
15.80～20.50
3.10～4.70
全风化
次坚石/Ⅵ
250
2.2.2、水文地质条件
场区内地处珠江水系入海口附近，为珠江三角洲平原前缘，地表水系发育，河网密布，塘池众多，水位因季节而变化。地下水位变化普通不大，重要受降水及河潮水补给。区内存在第四系孔隙水含水层和基岩风化裂隙水含水层两个含水层，两者均有一定承压性。场地地下水稳定水位埋深普通为0.1～5.8m，水位高程0.66～2.24m，水位变幅0.5～2.0m。地下水总径流方向为由北向南，地下水与布吉河水存在互补。
2.2.3、气象状况
本区位于北回归线以南，属南亚热带季风海洋性气候，日照充分，雨量充沛，温差振幅小，季风明显，温湿多雨。年平均气温21.8～22摄氏度，1月平均气温12.7℃，7月均温28.0℃，极端最高气温为38.2℃，极端最低气温为-0.5℃。冬季最冷为1月份，夏季最热为7月份。年均降雨量1687mm，最大降雨量可达mm。雨季普通在3月份开始，结束期在10月份。其中5～8月雨量最多，占全年降水量80%左右。由于暴雨集中，对新开挖地表，最容易导致水毁等病害。
三、指引思想
坚持“安全第一、防止为主”方针，本着“以人为本”原则。贯彻安全生产责任制，完善安全生产各项制度，让每个员工熟知生产过程中存在危险因素以及应对办法，保证职工在施工过程中身体健康和生命安全，保证在发生紧急突发事件或伤亡事故时，可以及时有序开展应急救援工作，最大限度减少生产安全事故给公司和职工导致损失。
四、应急救援组织机构及成员
4.1项目部安全事故应急救援组织机构
组 长：叶稳新
副组长：潘鹏旭
成员：易惠江、陈连辉、王子浩、朱沛江等技术员和施工员、现场作业人员构成。
4.2、应急救援组织机构职责
事故应急小组组长职责：
a、负责事故现场组织协调和指挥和善后解决工作；
b、明确人员分工和责任贯彻，组织救援；
d、协调好医疗、交通管制、抢险救灾等各公共救援部门联系工作；
e、及时向公司报告应急救援状况，向业主等上级单位请示启动上级部门应急预案等；
事故应急小组副组长职责：
a、在组长指引下负责事故现场指挥和协调；
b、开展事故救援，指引人员撤离；
c、启动应急救援预案，排除一切干扰防止事故扩大；
d、记录人员伤亡及财产损失状况，制定防范办法。
项目部其她管理人员职责：
a、负责“预案”编制、修订；
b、建立应急救援队伍，并开展专业培训和演习；
c、保证应急救援物资及时供应；
d、检查、监督、贯彻事故防止办法和应急救援修订准备工作；
e、发生事故依照事故发生状况按照应急救援预案组织现场应急救援；
f、组织关于力量，全力增援现场急救，组织疏散人群，控制和减少人员伤亡及财产损失。
义务救援人员（施工作业人员）职责：
a、听从救援小组指挥，积极参加救援工作，不违章蛮干；
b、在救援过程中配备好个人防护用品，保证自身人身安全；
c、负责抢险物质搬运和交通疏导工作。
五、危险源分析和应急响应流程
5.1顶管施工危险源分析
依照本工程施工特点及复杂地质状况，前期通过超前地质钻探发现涵管所通过位置有片石，考虑到沿洪湖侧会浮现涌水、涌砂突发状况，因而工作井P2-P1前段15米采用人工顶进办法，背面某些采用泥水平衡顶进施工，P2-P3所有采用人工顶管施工办法。充分考虑到施工技术难度和困难、不利条件等，经多方讨论和分析，拟定本项目危险源如下：
a、顶管施工期间必要要用到用电设备，涉及顶进设备、抽水机、鼓风机、空压机等，如若设备外壳没有可靠接地在工作井内潮湿环境下很也许发生触电事故，暂时用电是顶管施工期间重大危险源；
b、人工开挖顶进工作面P2-P1长 15米、P2-P3长125，在开挖过程中也许出既有毒气体或者缺氧状况，因而中毒窒息是顶管施工期间重大危险源；
c、顶管施工期间工作井和接受井井周边没有设立防护栏杆、防护栏杆不牢或者在上下井攀爬楼梯失稳会导致高处坠落事故，可危及人生命安全；
d、轨道安装、顶进设备安装及涵管吊装也许会导致吊物失稳、钢丝绳断裂导致物体打击事故；
e、汛期即将来临，顶管接受井所处位置在洪湖与布吉河岸边，在洪湖侧涵管标高低于湖底，因而在开挖过程中也许会导致涌水涌砂事故危及人身安全。
从以上危险源也许导致风险状况来看，如果在施工前或者施工过程中不采用相应有效防止办法，将直接危及施工人员生命安全。
5.2应急响应流程
依照本工程特点及施工工艺实际状况，认真组织了对危险源和环境因素辨认和评价，特制定本项目发生紧急状况或事故应急办法，通过开展应急知识教诲和应急演习，提高作业人员自防自救能力，减少突发事件导致损害。其应急准备和响应工作程序见下图：

危险源及环境因素辩识、评价
编制应急预案
成立抢险领导小组
组建抢险队、救护车
配备应急物资、设备
应急知识教诲培训
定期评审
实行应急预案
进行评审、修订
未发生
发生

图1 应急准备和响应工作程序图
5.3危险源防治办法
5.3.1、防触电安全办法
（1）严格按照暂时用电规范规定进行线路敷设，漏电保护器漏电动作时间不得不不大于0.1s；
（2）现场电缆必要进行架空保护，井内照明必要使用12V安全电压，导线要完好无损，下班后由电工拉闸切断电源；
（3）现场配备一名持证上岗专职电工，电工必要加强日惯用电巡逻工作，作业时对的使用好个人防护用品；
（4）各种用电设备和金属外壳必要按规定采用可靠接零保护，同步设立漏电保护装置，实行三级配电、逐级漏电保护严格执行一机、一闸、一箱、一漏原则，一种开关不能同步控制两台或两台以上设备，动力和照明分开；
（5）电工每天在用电设备使用前对接地电阻及漏电保护器进行检查，发现电阻过小或漏电保护器不动作必要及时更换；
（6）非专业电工禁止接用电设备电源线，电工发现违章用电、私拉电线及时制止；
（7）配电箱要安放在干燥、通风场地，周边不堆放妨碍操作、维修物品；
（8）配电箱应标明其名称、用途、并做出分路标志，门应配锁，现场停止作业1小时以上时，应将开关箱断电上锁；

（9）一旦发生触电事故，必要及时切断电源，在来不及切断电源状况下，采用有效办法：如用绝缘物品将人、电拨离分开；及时采用有效办法急救伤员，轻者直接搭车送往附近医院，重者及时送往医院同步做人工呼吸或挤压配合人工呼吸急救。
5.3.2、防高处坠落及物体打击安全办法
（1）顶管工作井和接受井必要有专用楼梯供作业人员上下，楼梯必要采用钢筋焊接稳固，禁止使用竹爬梯或乘土斗上下，对的使用好个人防护用品；
（2）吊土斗、材料或其她工具时，孔上指挥人员用哨鸣响，以提示孔下人注意。装土不适当过满，孔口上不得堆放零散杂物，防止杂物落下伤人。工具要装在工具袋内或其她防止坠落器具内用安全绳顺下，禁止向顶管坑内投掷任何物料；
（3）顶管现场设立围挡和安全标志、警示灯，禁止非施工人员禁止入内，顶坑四周设不低于1.2米护栏。大门口24小时设专人看护，防止外人坠入；
（4）吊机操作者班前检查提高工具、绳索、等其她安全防护装置与否存在安全隐患，确认安全后方可进行施工；
（5）吊机操作者必要持证上岗，作业时听从指挥，禁止酒后作业；
（6）一旦浮现物体打击事故，施工现场负责人要积极组织人员进行急救，拨打120急救车急救伤员，及时将伤者送往就近医院进行急救。
5.3.3、防中毒窒息安全办法
（1）施工现场配备气体检测仪，施工过程中将气体检测仪挂与工作面，保证检测仪全程检测管内空气状况；
（2）加强新进场作业人员安全教诲和班前安全交底，保证作业人员熟知管内存在风险，以及应急解决能力；
（3）每次下井前要用鼓风机向工作面送入新鲜空气，送风30分钟并经检测合格方可进入管内施工。当管内遇到具有害气体时，要加强检测，直至检测合格后方可继续施工；
（4）孔内轮换作业每人不得超过两小时；管外必要有专人经常与管内人员联系，发现管内有异常状况，及时停止作业及时协助管内人员撤离，并及时向关于部门报告发现状况；
（5）当有限空间作业也许存在可燃性气体或爆炸性粉尘时，严格按上述规定进行“检测”和“通风”，并制定防止、控制和消除危害办法。在开挖过程中遇到气体检测仪报警时必要及时停止施工，所有人员撤离到井顶待采用相应办法后方可施工；
（6）作业人员必要严格遵守劳动纪律，对的使用好个人防护用品，禁止在管内吸烟；
（7）在现场准备好隔离式或过滤式防毒面具，以便紧急状况时能投入使用，所有作业人员熟知防毒面具用法；
（8）一旦发气愤体中毒事故，施工现场负责人积极组织关于人员指挥急救：用鼓风机向井底送入新鲜空气稀释有毒气体；救援人员佩戴防毒面具进入管内救援。轻者直接搭车送往附近医院，重者及时做人工呼吸、吸氧，并送往附近医院。
5.3.4、防塌方、涌水、涌砂安全办法
（1）依照地质勘查报告，管涵处在粉砂当中容易发生塌方，因而每次开挖长度不得不不大于30mm，边挖边顶禁止超挖；
（2）在正常顶管地段，管顶部位最大超挖量宜控制在1.5cm左右，管底部位1350范畴内不得超挖；
（3）人工挖土顶管时，管前设立工具管，管前挖土人员应在管内操作，禁止挖土人员在工具管外进行作业；
（4）人工挖土前，应先将工具管刃口部位切入周边土体中。挖土应依照地层条件，辅助以必要降水或注浆加固等办法；
（5）当顶管开挖面及管顶部位遇有涌水或粉细砂、砂砾石土层时，注浆加固土层，防止顶进过程管前产生坍塌。加固范畴，管线为全线加固。加固方式为在管道内采用钻孔办法φ15cm形成梅花状，钻孔高度距顶管上管壁15cm为宜，然后采用φ10cm花管伸入孔内，便可注液加固土壤。
(6) 土层加固采用灌注水玻璃浆液办法。加固应符合下列规定：对注浆原料进行检查，并测试凝结时间、渗入半径、酸碱度等指标。浆液配制搅拌时，混合顺序应按照：硫酸溶液稀释、降温后，方可进入搅拌装置内—水玻璃溶液稀释—碳酸氢钠溶液进行混合。水玻璃、碳酸氢钠溶液应按混合液凝结时间需要掺入。每次配制浆液，需与现场注浆速度及所需量相适当。
（7）在开挖过程中发现塌方、涌水、涌砂等状况时作业人员必要及时停止施工，撤离到井上后报告项目负责人，拟定前方土体及涌水涌砂状况，安排专业队伍对前方和管涵周边土体进行注浆加固后方可进行下一步开挖，发现前方土层变化较大或土质很差时可考虑超前钻探和超前注浆加固办法，保证使用安全；
（8）由于管径小，塌方、涌砂突发状况发生时人员无法及时撤离导致人员被埋，管口监护人员必要及时报告给项目负责人，项目负责人及时启动应急预案组织人员进入管涵内进行人员急救工作，救援人员只能通过人工挖掘办法进行救援；
（9）急救时如果测得深度离受伤者较近，就必要人工用手进行挖掘，以保证受伤者最小损伤。
（10）在受伤者未挖出前，及时与医院联系，派出救护车速来现场，并有专人配合，当受伤者救出后及时送往医院。
（11）人员在救出后，无论任何状态，都应及时送往就近医院，以最大限度急救受伤者，需要做人工呼吸做人工呼吸，不需要及时将伤员送往医院急救。
六、应急救援小构成员名单
事故应急救援小构成员名单

序号
姓名
职务
部门
职责
电话
1
刘波
项目经理
项目部
全面领导救援工作，与上级部门协调沟通

2
叶稳新
项目副经理
项目部
现场协调、指引工作

3
潘鹏旭
项目总工
项目部
监督检查

4
王子浩
安全主管
项目部
现场施工安全、保卫配合有关单位事故调查

5
吕锦涛
分项技术主管
项目部
详细进行抢险工作

6
朱沛江
分项技术主管
项目部
详细进行抢险工作

7
易惠江
领工员
项目部
详细进行抢险工作

8
陈连辉
领工员
项目部
详细进行抢险工作

9
刘成军
施工员
项目部
详细进行抢险工作

10
杨备洲
施工员
项目部
详细进行抢险工作

七、生产安全事故报告程序流程图
事故现场第一发现人
施工现场（项目部）
现场施工员
项目安全事故应急救援组织

公司安质部
公司主管领导、应急救援领导小组
集团
安监室
罗湖区派出所
集团
主管领导
施工现场
兼职应急救援人员
项目部重要负责人

监理、设计院、业主

八、事故应急响应流程图
生产安全事故
施工现场应急救援组织及兼职应急救援人员
控制事态
保护现场
组织急救
疏导人员
现场救急
车辆保证
罗湖区人民医院
理解事故及伤亡状况
报告事故状况
公司应急救援
领导小组
公司事故调查组
公司善后工作组
集团安监室

九、应急救援物资储备
重要应急物资、机械设备储备表
序号
材料、设备名称
单位
数量
重要工作
性能指标
当前何处
备注
1
注浆机
台
2

现场

2
空压机
台
2
5 m3
现场

3
抽水泵
台
4
150-250l/min
现场

4
东风车
辆
4

现场

5
液压汽车吊
辆
1
25T
现场

6
千斤顶
台
4
120T
现场

7
电焊机
台
2

现场

8
对讲机
台
4

现场

9
救生圈
个
6

现场

10
发电机
台
1
200KVA
现场

11
鼓风机
台
3
3KW
现场

12
砂 袋
个
120

现场

13
编织袋
个
1000

仓库

14
气体检测仪
台
2

现场

15
铁锹
把
10

现场

16
麻绳
米
100

现场

17
土箕
担
10

现场

18
碘钨灯
盏
5

现场

十、应急救援通讯联系电话
（1）公安报警电话：110
东门派出所电话：
（2）医疗急救报警电话：120
深圳市人民医院：
深圳市中医院第一门诊部：
（3）交通事故报警电话：122
深圳市公安局交警支队罗湖大队：
（4）项目部应急救援领导小组办公室电话：
