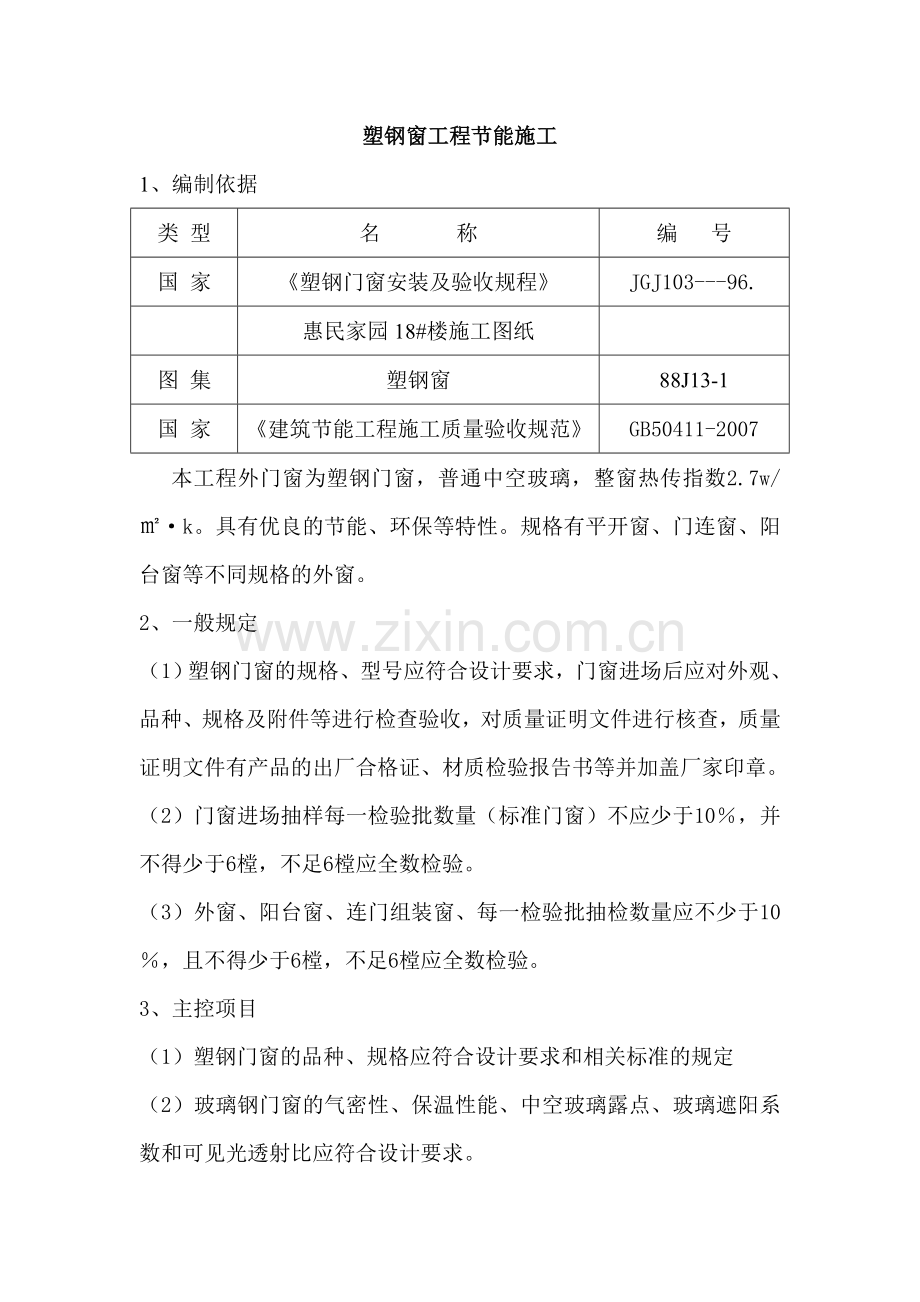

塑钢窗工程节能施工
1、编制依据
类 型
名 称
编 号
国 家
《塑钢门窗安装及验收规程》
JGJ103---96.

惠民家园18#楼施工图纸

图 集
塑钢窗
88J13-1
国 家
《建筑节能工程施工质量验收规范》
GB50411-2007
本工程外门窗为塑钢门窗，普通中空玻璃，整窗热传指数2.7w/㎡·k。具有优良的节能、环保等特性。规格有平开窗、门连窗、阳台窗等不同规格的外窗。
2、一般规定
（1）塑钢门窗的规格、型号应符合设计要求，门窗进场后应对外观、品种、规格及附件等进行检查验收，对质量证明文件进行核查，质量证明文件有产品的出厂合格证、材质检验报告书等并加盖厂家印章。
（2）门窗进场抽样每一检验批数量（标准门窗）不应少于10％，并不得少于6樘，不足6樘应全数检验。
（3）外窗、阳台窗、连门组装窗、每一检验批抽检数量应不少于10％，且不得少于6樘，不足6樘应全数检验。
3、主控项目
（1）塑钢门窗的品种、规格应符合设计要求和相关标准的规定
（2）玻璃钢门窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。
（3）本地区为夏热冬冷地区，外门窗进场应进行复检，复检项目为气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点等项目。
（4）外门窗采用的玻璃品种应符合设计要求，中空玻璃应采用双道密封。
（5）金属附框的隔热断桥措施应与门窗框的隔热断桥措施相当。
（6）应对门窗的气密性做现场实体检验，检验结果应满足设计要求。
（7）附框与洞口之间的间隙应采取弹性密孔材料填充饱满，并使用密封胶密封；外门窗与附框之间的间隙应使用密封胶密封。
（8）外窗遮阳设施的性能、尺寸应符合设计和产品标准的要求；遮阳设施的安装位置正确、牢固，满足安全和使用功能的要求。
4、一般项目
（1）门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。
（2）中空玻璃的均压管应密封处理。
（3）外门窗遮阳设施调节应灵活，能调节到位。
5、门窗施工的主要机具及作业条件
（1）主要机具铝合金切割机、手电钻、冲击钻、小型电焊机、射钉枪、钢卷尺、墨斗等。
（2）主体结构经有关质量部门验收合格。工程之间已办好交接手续。
（3）按图纸要求尺寸弹好门窗中线，并弹好室内+0.5m水平线,外窗安装前应沿建筑物全高弹窗口边线。
（4）检查门窗洞口尺寸及标高是否符合设计要求。
（5）塑钢门窗表面粘贴保护膜，安装前检查保护膜，如有破损，应补粘后再行安装。
6、门窗工程施工工艺
（1）沿建筑物全高用大线坠引测门窗，在每层门窗处划线标记。并逐层抄测门窗洞口距门窗边线实际距离，需要进行处理的应记录和标识。
（2）门窗的水平位置应以楼层室内+0.5m的水平线为准向上反量出窗下皮标高，弹线找直。每层必须保持窗下皮标高一致。
（3）墙厚方向的安装位置应按设计要求和窗台板的宽度确定。
（4）门窗洞口偏位、不垂直、不方正的要进行剔凿或抹灰处理。
（5）安装塑钢门窗时，采用安装的的金属零件要符合要求。
（6）根据划好的门窗定位线，安装塑钢附框，然后用木楔临时固定。
（7）塑钢门窗附框与墙体的固定用固定片连接，固定片为1.5mm厚的镀锌板，长度根据现场需要进行加工。
（8）塑钢门窗附框与墙体洞口的连接要牢固、可靠，固定点的间距应不大于600mm，距框角的距离不应大于180mm。
（9）塑钢门窗附框安装固定后，先清净缝隙中的杂物，然后进行隐蔽工程验收，合格后及时用聚氨酯发泡剂填充门窗框与墙体之间的的缝隙。
（10）推拉门窗在门窗框安装固定后，将配好玻璃的门窗扇整体按入框内滑槽，调整好与扇的缝隙。
(11)五金配件与门窗连接用镀锌螺钉，安装的五金配件应结实牢固，使用灵活。
7、门窗工程的质量要求
(1)塑钢门窗的品种、类型、规格、性能、开启方向、安装位置、连接方式及型材的壁厚应符合设计要求。塑钢门窗的嵌缝及密封处理应符合设计要求。
(2)塑钢门窗必须安装牢固，并应开关灵活、关闭严密，无倒翘现象。推拉门窗扇有防脱落措施。
(3)塑钢门窗配件的型号、规格、数量应符合要求，安装应牢固，位置应正确，功能应满足使用要求。
(4)塑钢门窗表面应洁净、平整、光滑、色泽一致，无锈蚀，
大面积无划痕、碰伤。漆膜或保护层应连续。
(5)塑钢门窗附框与墙体之间的缝隙用聚氨酯发泡剂填嵌饱满，表面应光滑。
(6)塑钢门窗推拉门窗扇开关力应不小于100N。
(7)塑钢门窗扇的橡胶密封条应安装完好，不得脱槽。
(8)塑钢门窗排水孔应畅通，位置和数量应符合要求。
(9)塑钢门窗安装的允许偏差和检验方法见下表。
项次
项 目
允许偏差（mm）
检验方法
1
门窗槽口宽度、高度
≤2000
1.5
钢尺检查
＞2000
2.0
2
门窗槽口对角线长度差
≤2000
≤2.0
钢尺检查
＞2000
≤3.0
3
窗框槽口对角线尺寸之差
≤2000
≤2.0
钢尺检查
＞2000
≤3.0
3
窗框与窗扇搭接
1
钢尺检查
4
门窗横框的水平度
2
用1m水平尺和塞尺检查
5
门窗横框标高
5
钢尺检查
6
门窗竖向偏离中心
5
钢尺检查
7
双层门窗内外框间距
4
钢尺检查
8
推拉门窗与框搭接量
1.5
钢直尺检查
8、门窗工程的成品保护
(1)塑钢门窗装洞临时固定后，检查四周边框和中间框架并用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门窗框与附框之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥砂浆、灰水、喷涂材料等污染损坏玻璃钢门窗表面。在室内外湿作业未完成前，不能破坏门窗表面的保护材料。
(2)应采取措施，防止焊接作业时电焊火花损坏周围的塑钢门窗型材、玻璃等材料。
(3)严禁在安装好的塑钢门窗上安放脚手架或悬挂重物。经常出入的门洞口，应及时保护好门框。严禁施工人员踩踏塑钢门窗，严禁施工人员碰擦塑钢门窗。
(4)交工前撕掉保护胶纸时，要轻轻剥离，不得划破、剥落塑钢表面金属皮。
9)门窗工程中应注意的质量问题
(1)门窗框不正
安装前弹线找正，照线立框；正式固定前，应检验门窗框是否垂直。
(2)塑钢门窗面层污染
塑钢门窗施工时要贴保护膜进行保护，施工中应注意不得损坏保护膜。
(3)塑钢门窗渗水
塑钢门窗与附框连接处要用合格的丙酮胶封闭严密；推拉塑钢门窗应设置排水孔；外窗台抹灰层应低于内窗台，避免倒坡。
(4)外表面颜色不一
塑钢门窗进场要严格验收，避免色差过大；施工时注意保护面层，防止损坏，如有损坏应使用与门窗生产厂家一致的染色液体进行修补。
