过滤器参数.doc

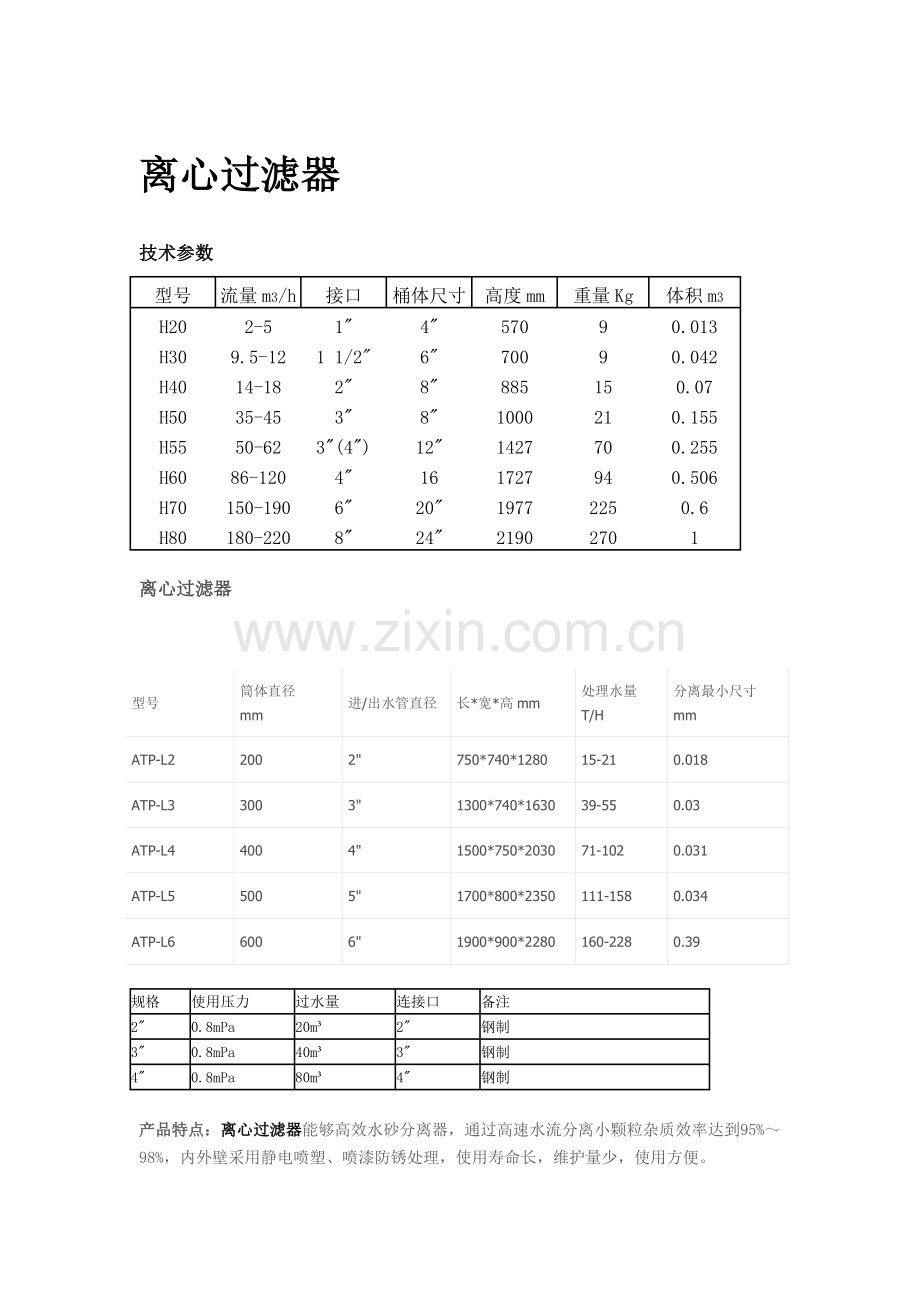

离心过滤器
技术参数
型号
流量m3/h
接口
桶体尺寸
高度mm
重量Kg
体积m3
H20
2-5
1"
4"
570
9
0.013
H30
9.5-12
1 1/2"
6"
700
9
0.042
H40
14-18
2"
8"
885
15
0.07
H50
35-45
3"
8"
1000
21
0.155
H55
50-62
3"(4")
12"
1427
70
0.255
H60
86-120
4"
16
1727
94
0.506
H70
150-190
6"
20"
1977
225
0.6
H80
180-220
8"
24"
2190
270
1

离心过滤器

型号
筒体直径
mm
进/出水管直径
长*宽*高mm
处理水量T/H
分离最小尺寸mm
ATP-L2
200
2"
750*740*1280
15-21
0.018
ATP-L3
300
3"
1300*740*1630
39-55
0.03
ATP-L4
400
4"
1500*750*2030
71-102
0.031
ATP-L5
500
5"
1700*800*2350
111-158
0.034
ATP-L6
600
6"
1900*900*2280
160-228
0.39

规格
使用压力
过水量
连接口
备注
2"
0.8mPa
20m³
2"
钢制
3"
0.8mPa
40m³
3"
钢制
4"
0.8mPa
80m³
4"
钢制
产品特点：离心过滤器能够高效水砂分离器，通过高速水流分离小颗粒杂质效率达到95%～98%，内外壁采用静电喷塑、喷漆防锈处理，使用寿命长，维护量少，使用方便。

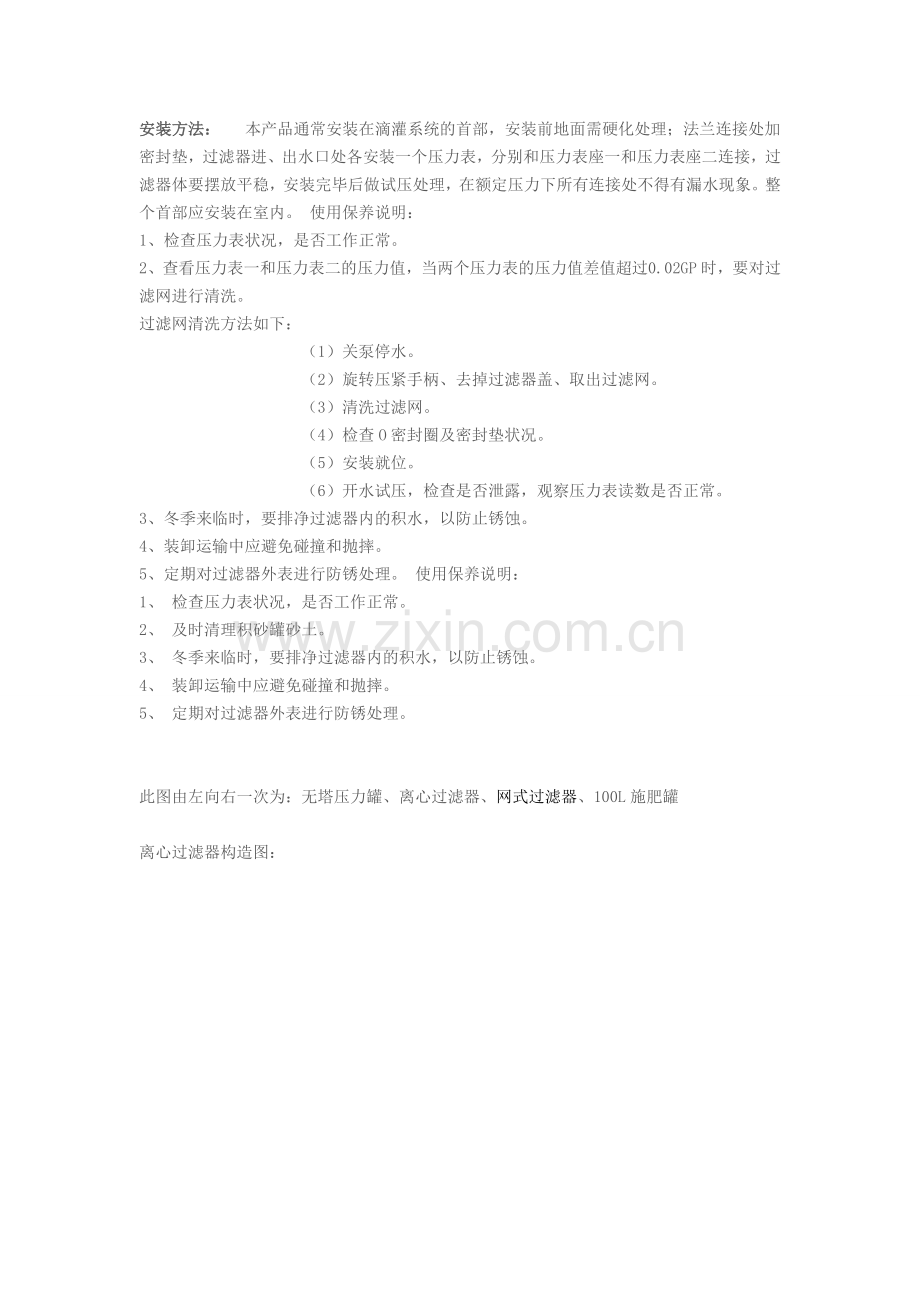

安装方法： 本产品通常安装在滴灌系统的首部，安装前地面需硬化处理；法兰连接处加密封垫，过滤器进、出水口处各安装一个压力表，分别和压力表座一和压力表座二连接，过滤器体要摆放平稳，安装完毕后做试压处理，在额定压力下所有连接处不得有漏水现象。整个首部应安装在室内。 使用保养说明：
1、检查压力表状况，是否工作正常。
2、查看压力表一和压力表二的压力值，当两个压力表的压力值差值超过0.02GP时，要对过滤网进行清洗。 （石家庄迪龙塑胶有限公司）
过滤网清洗方法如下：
（1）关泵停水。
（2）旋转压紧手柄、去掉过滤器盖、取出过滤网。
（3）清洗过滤网。
（4）检查O密封圈及密封垫状况。
（5）安装就位。
（6）开水试压，检查是否泄露，观察压力表读数是否正常。
3、冬季来临时，要排净过滤器内的积水，以防止锈蚀。
4、装卸运输中应避免碰撞和抛摔。
5、定期对过滤器外表进行防锈处理。 使用保养说明：
1、 检查压力表状况，是否工作正常。
2、 及时清理积砂罐砂土。
3、 冬季来临时，要排净过滤器内的积水，以防止锈蚀。
4、 装卸运输中应避免碰撞和抛摔。
5、 定期对过滤器外表进行防锈处理。

此图由左向右一次为：无塔压力罐、离心过滤器、网式过滤器、100L施肥罐

离心过滤器构造图：

网式过滤器

其中“直径DN50mm”表示网式过滤器主进出水管直径50mm，“单网”表示使用一个网式过滤器。

特点：
1、 具有多种规格、型号的系列产品。
2、 单台水处理能力为10—1300m³/h，过滤精度可达40目—240目。
3、 工作压力≤1.0MPa
4、 适应温室、大田及不同流量要求。
5、 实现了灌溉、施肥、施药一体化。

使用范围：
适用于农业节水灌溉系统、工业废水处理系统及自来水净化处理系统。

产品规格：
3寸、4寸、5寸
可根据用于需求定制

安装说明：
1、离心网式过滤器通常安装在滴灌系统的首部，安装前地面需硬化处理；
2、法兰连接处需要加密封垫。
3、过滤器进、出水口处各安装一个压力表。
4、过滤器体要摆放平稳，安装完毕后做试压处理，在额定压力下所有连接处不得有漏水现象。
5、整个过滤器需安装在室内。

使用保养说明：
1、检查压力表状况，是否工作正常。
2、查看压力表一和压力表二的压力值，当两个压力表的压力值差值超过0.02GP时，要对过
滤网进行清洗。

过滤网清洗方法如下：
（1）关泵停水。
（2）旋转压紧手柄、去掉过滤器盖、取出过滤网。
（3）清洗过滤网。
（4）检查O密封圈及密封垫状况。
（5）安装就位。
（6）开水试压，检查是否泄露，观察压力表读数是否正常。
3、冬季来临时，要排净过滤器内的积水，以防止锈蚀。
4、装卸运输中应避免碰撞和抛摔。
5、定期对过滤器外表进行防锈处理。 使用保养说明：
1、 检查压力表状况，是否工作正常。
2、 及时清理积砂罐砂土。
3、 冬季来临时，要排净过滤器内的积水，以防止锈蚀。
4、 装卸运输中应避免碰撞和抛摔。
5、 定期对过滤器外表进行防锈处理。

施肥罐
品名
类型
尺寸（cm）
施肥罐150L
卧式
80*50*80
施肥罐200L
立式

产品介绍：铁质施肥罐是与施肥阀搭配使用的一种施肥设备，可以根据客户需求进行定制。

铁质施肥罐使用说明：
施肥阀与施肥罐是共同使用的，施肥罐上的两根软管分别于施肥阀上的两个铜阀门连接，安装时需要先拧开施肥罐顶端的盖子，观察两根软管插入罐体内的深度，插入较深的一根软管连接施肥阀上进水一端的铜阀门，插入较短的一根连接出水端阀门。
砂石过滤器
名称：砂石过滤器
颜色：红色
产品规格图解：

其中“直径DN50mm”表示砂石过滤器主进出水管直径50mm，“流量22m³/h”表示砂石过滤器额定流量25m³h。

产品介绍：
砂石过滤器是一种在灌溉上使用较为普遍的初级过滤器。主要应用于灌溉用地表水源（水库、塘坝、沟渠、河湖及其它开放水源）的初级过滤，可分离水中的水藻、漂浮物、有机杂质。
内砂石过滤器选用石英砂作为过滤介质，过滤精度和过滤效果由内部的过滤精度决定。目前内砂石过滤器过滤精度可达到80目左右（石英砂大小选用6-8mm），同时介质越细过滤精度越高，但水头损失会随之增大。
砂石过滤器可根据用水量及过滤精度要求，可单独使用（不能进行反冲洗），也可多个组合或与其他过滤器组合使用。
工作原理：
砂石过滤器是通过介质进行过滤的，过滤精度视介质精度而定。灌溉用水源从罐体上部的进水口进入，通过在介质层空隙中的运动向下渗透，杂质被隔离在介质层上部。净水通过介质及过滤元件进入出水口，即完成灌溉水的过滤。
