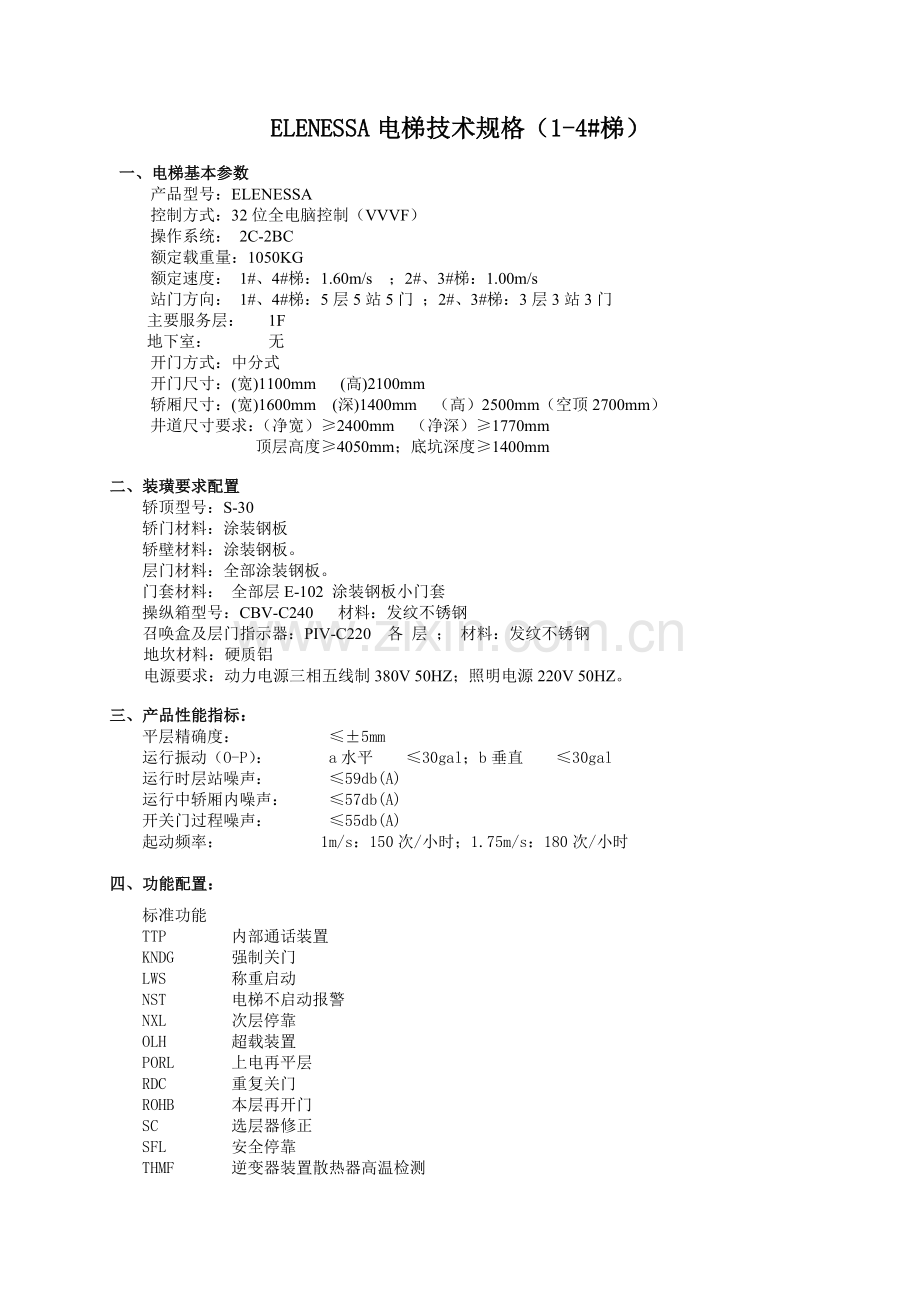

ELENESSA电梯技术规格（1-4#梯）

一、电梯基本参数
产品型号：ELENESSA
控制方式：32位全电脑控制（VVVF）
操作系统： 2C-2BC
额定载重量：1050KG
额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s
站门方向： 1#、4#梯：5层5站5门 ；2#、3#梯：3层3站3门
主要服务层： 1F
地下室： 无
开门方式：中分式
开门尺寸：(宽)1100mm (高)2100mm
轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）
井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm
顶层高度≥4050mm；底坑深度≥1400mm

二、装璜要求配置
轿顶型号：S-30
轿门材料：涂装钢板
轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料： 全部层E-102 涂装钢板小门套
操纵箱型号：CBV-C240 材料：发纹不锈钢
召唤盒及层门指示器：PIV-C220 各 层 ； 材料：发纹不锈钢
地坎材料：硬质铝
电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：
平层精确度： ≤±5mm
运行振动（O-P）： a水平 ≤30gal；b垂直 ≤30gal
运行时层站噪声： ≤59db(A)
运行中轿厢内噪声： ≤57db(A)
开关门过程噪声： ≤55db(A)
起动频率： 1m/s：150次/小时；1.75m/s：180次/小时

四、功能配置：
标准功能
TTP 内部通话装置
KNDG 强制关门
LWS 称重启动
NST 电梯不启动报警
NXL 次层停靠
OLH 超载装置
PORL 上电再平层
RDC 重复关门
ROHB 本层再开门
SC 选层器修正
SFL 安全停靠
THMF 逆变器装置散热器高温检测

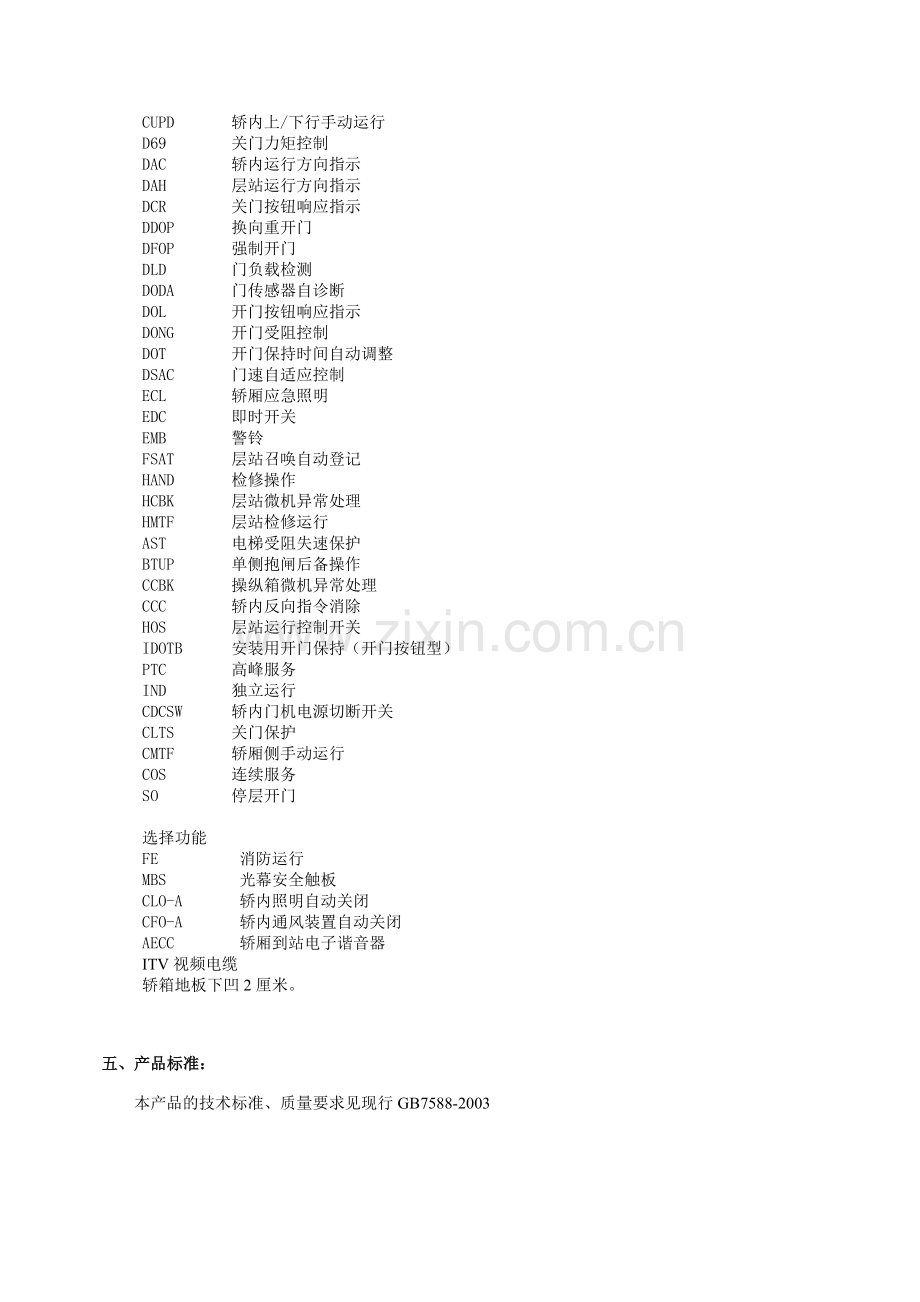

CUPD 轿内上/下行手动运行
D69 关门力矩控制
DAC 轿内运行方向指示
DAH 层站运行方向指示
DCR 关门按钮响应指示
DDOP 换向重开门
DFOP 强制开门
DLD 门负载检测
DODA 门传感器自诊断
DOL 开门按钮响应指示
DONG 开门受阻控制
DOT 开门保持时间自动调整
DSAC 门速自适应控制
ECL 轿厢应急照明
EDC 即时开关
EMB 警铃
FSAT 层站召唤自动登记
HAND 检修操作
HCBK 层站微机异常处理
HMTF 层站检修运行
AST 电梯受阻失速保护
BTUP 单侧抱闸后备操作
CCBK 操纵箱微机异常处理
CCC 轿内反向指令消除
HOS 层站运行控制开关
IDOTB 安装用开门保持（开门按钮型）
PTC 高峰服务
IND 独立运行
CDCSW 轿内门机电源切断开关
CLTS 关门保护
CMTF 轿厢侧手动运行
COS 连续服务
SO 停层开门

选择功能
FE 消防运行
MBS 光幕安全触板
CLO-A 轿内照明自动关闭
CFO-A 轿内通风装置自动关闭
AECC 轿厢到站电子谐音器
ITV视频电缆
轿箱地板下凹2厘米。

五、产品标准：

本产品的技术标准、质量要求见现行GB7588-2003

ELENESSA电梯技术规格（5-8#）

一、电梯基本参数
产品型号：ELENESSA
控制方式：32位全电脑控制（VVVF）
操作系统： 2C-2BC
额定载重量：1275KG
额定速度： 1.60m/s
站门方向： 5#、6#梯：5层5站5门 ；7#、8#梯：4层4站4门
主要服务层： 1F
地下室： 无
开门方式：中分式
开门尺寸：(宽)1110mm (高)2100mm
轿厢尺寸：(宽)2000mm (深)1400mm （高）2500mm（空顶2700mm）
井道尺寸要求：（净宽）≥2510mm （净深）≥1975mm
顶层高度≥4250mm；底坑深度≥1650mm

二、装璜要求配置
轿顶型号：S-30
轿门材料：涂装钢板
轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料： 全部层E-102 涂装钢板小门套
操纵箱型号：CBV-C240 材料：发纹不锈钢
召唤盒及层门指示器：PIV-C220 各 层 ； 材料：发纹不锈钢
地坎材料：硬质铝
电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：
平层精确度： ≤±5mm
运行振动（O-P）： a水平 ≤30gal；b垂直 ≤30gal
运行时层站噪声： ≤59db(A)
运行中轿厢内噪声： ≤57db(A)
开关门过程噪声： ≤55db(A)
起动频率： 1m/s：150次/小时；1.75m/s：180次/小时

四、功能配置：
标准功能
TTP 内部通话装置
KNDG 强制关门
LWS 称重启动
NST 电梯不启动报警
NXL 次层停靠
OLH 超载装置
PORL 上电再平层
RDC 重复关门
ROHB 本层再开门
SC 选层器修正
SFL 安全停靠
THMF 逆变器装置散热器高温检测
CUPD 轿内上/下行手动运行
D69 关门力矩控制
DAC 轿内运行方向指示
DAH 层站运行方向指示
DCR 关门按钮响应指示
DDOP 换向重开门
DFOP 强制开门
DLD 门负载检测
DODA 门传感器自诊断
DOL 开门按钮响应指示
DONG 开门受阻控制
DOT 开门保持时间自动调整
DSAC 门速自适应控制
ECL 轿厢应急照明
EDC 即时开关
EMB 警铃
FSAT 层站召唤自动登记
HAND 检修操作
HCBK 层站微机异常处理
HMTF 层站检修运行
AST 电梯受阻失速保护
BTUP 单侧抱闸后备操作
CCBK 操纵箱微机异常处理
CCC 轿内反向指令消除
HOS 层站运行控制开关
IDOTB 安装用开门保持（开门按钮型）
PTC 高峰服务
IND 独立运行
CDCSW 轿内门机电源切断开关
CLTS 关门保护
CMTF 轿厢侧手动运行
COS 连续服务
SO 停层开门

选择功能
FE 消防运行
MBS 光幕安全触板
CLO-A 轿内照明自动关闭
CFO-A 轿内通风装置自动关闭
AECC 轿厢到站电子谐音器
ITV视频电缆
其他要求配置：
轿箱地板下凹2厘米，并预留装修重量

五、产品标准：

本产品的技术标准、质量要求见现行GB7588-2003

电梯技术规格（9-12#梯）
一、 基本规格
产品型号： 日本三菱商标MAXIEZ-CZ小机房型
控制系统： 全电脑数据网络控制交流变频变压调速
操作系统： 4C-∑AI-2200（4台群控）；
传动系统： PM（永磁）同步电机驱动方式
额定载重量： 1350kg
额定速度： 2.50m/s
层 站： 9#、12#：26层26站；10-11#：25层25站
基 站： 首层（1/F）
开门尺寸： 宽1100mm×高2100mm
机房位置： 井道上面楼层
电 源： 动力：380V，50HZ； 照明：220V，50HZ
二、 轿厢内部设计：
吊顶型号： CD-0
操纵箱： CBV-C530（发纹不锈钢面板，圆形不锈钢凸板按钮，排版预留空,袖壁一体式）+副操纵箱CBV-C560。
其中12#电梯增加残疾人操纵箱CBV-F5100
前壁： 喷漆钢板
轿壁： 喷漆钢板
轿门： 喷漆钢板
出入口上板： 喷漆钢板
扶手： 后侧不锈钢扁扶手
地板： 拼花地板（TMB1）
轿厢内部尺寸： （宽）2000mm×（深）1500mm×（高）2600mm（空顶高度2800mm）
三、 梯厅入口设计：
厅门材料： 各层喷漆钢板。
门 套： 各层为喷漆钢板E-102小门套。
门机系统： 电脑控制驱动方式为变频变压无连杆门机系统
地 坎： 硬质银白色铝。
四、 讯号板：
讯号面板： 面板材料：发纹不锈钢；
按钮材料：圆形不锈钢凸板按钮
显示：数字式LED点阵式
厅外召唤型号： 各层HBV-C610+HLV-A21（层站预报灯）
五、 本机主要功能：
标准功能
MBS2 光幕装置（2D）
FER 火灾应急返回
FSAT 层站召唤自动登记
HAND 检修操作
HCBK 层站微机异常处理
ABP 满员自动通过
AS 司机服务
AST 电梯受阻失速保护
CCBK 操纵箱微机异常处理
CCC 轿内反向指令消除
CFO-A 轿内通风装置自动关闭
CLO-A 轿内照明自动关闭
CLTS 关门保护
D69 关门力矩控制
RSRL 钢丝绳拉伸再平层
HOS 层站运行控制开关
CHAC 高加速度运行
SOHS 动态分散待机
DOT 开门保持时间自动调整
DAC 轿内运行方向指示
DDOP 换向重开门
DLD 门负载检测
FCC-A 轿内误指令自动消除
DODA 门传感器自诊断
DONG 开门受阻控制
DSAC 门速自适应控制
EDC 即时关门
FCC-P 轿内误指令人工消除（轿内按钮型）
SO 停层开门
IND 独立运行
ITP 内部通话装置
LWS 称重启动
AAN-B 注意语音提示
FHL 层站到站指示
COS 连续服务
MFP 主层站待机
NDG 响铃强制关门
NST 电梯不启动报警
NXL 次层停靠
OLH 超载报警
PROL 上电再平层
RDC 重复关门
ROHB 本层再开门
SFL 安全停靠
GCBK 群控后备运行
HBM 层站召唤微动按钮
AECH 层站到站电子谐音器
ECL 轿厢应急照明、
MELD 停电应急停靠。
选择功能
ITV ITV电缆
FE 消防服务
轿箱地板下凹2厘米，并预留装修重量

六、 基本土建要求：
1、 井道结构： 待定
2、顶层高度： ≥5100mm
3、底坑深度： ≥2200mm
4、提升高度（行程）：
5、井道总高及大小： （宽）2440mm×（深）2140mm （高度待定）
6、机房净高度及大小： （宽）2440mm×（深）2140mm （净高度≥2600）
七、产品标准：
本产品的技术标准、质量要求见现行GB7588-2003

电梯技术规格（13#梯）
一、 基本规格
产品型号： 上海三菱商标LEHY-II小机房型
控制系统： 全电脑数据网络控制交流变频变压调速
操作系统： 1C-2BC（单控）；
传动系统： PM（永磁）同步电机驱动方式
额定载重量： 1350kg
额定速度： 2.50m/s
层 站： 26层26站；
基 站： 首层（1/F）
开门尺寸： 宽1100mm×高2100mm
机房位置： 井道上面楼层
电 源： 动力：380V，50HZ； 照明：220V，50HZ

二、 轿厢内部设计：
吊顶型号： DD-JV-2
操纵箱： ZCBE-C110（发纹不锈钢面板，圆形不锈钢按钮）
前壁： 发纹不锈钢
轿壁： 发纹不锈钢
轿门： 发纹不锈钢
出入口上板： 发纹不锈钢
扶手： 后侧不锈钢扁扶手
地板： 拼花地板（TMB1）
轿厢内部尺寸： （宽）2000mm×（深）1500mm×（高）2300mm

三、 梯厅入口设计：
厅门材料： 各层为发纹不锈钢。
门 套： 各层为发纹不锈钢E-102小门套。
门机系统： 电脑控制驱动方式为变频变压无连杆门机系统
地 坎： 硬质银白色铝。

四、 讯号板：
讯号面板： 面板材料：发纹不锈钢；
按钮材料：圆形不锈钢按钮
显示：数字式LED点阵式
厅外召唤型号： 各层ZPIE-C110

五、 本机主要功能：
功能配置
标准功能（样本上的标准功能都有）
ARL 自动再平层
AST 电梯受阻失速保护
CCC 轿内反向指令消除
COS 连续服务
DAC 轿内运行方向指示
DAH 层站运行方向指示
DCR 关门按钮响应指示
DDOP 换向重开门
DKO-TB 开门延长按钮
DLD 门负载检测
DOL 开门按钮响应指示
DONG 开门受阻控制
DOT 开门保持时间自动调整
ECL 轿厢应急照明
EDC 即时关门
EMB 警铃
HAND 检修操作
HOS 层站运行控制开关
IND 独立运行
ITP 内部通话装置
KNDG 强制关门
LWS 称重启动
MBS 光幕安全触板
MFP 主层站待机
NXL 次层停靠
OHS 分散待机
OLH 超载报警
OLHL 轿内超载指示
PIC 带召唤按钮层站位置显示
PORL 上电再平层
RDC 重复关门
ROHB 本层再开门
SFL 安全停靠
SO 停层开门

选择功能
FE 消防运行
MBS 光幕安全触板
CLO-A 轿内照明自动关闭
CFO-A 轿内通风装置自动关闭

六、 基本土建要求：
1、井道结构： 待定
2、顶层高度： ≥4850mm
3、底坑深度： ≥1900mm
4、提升高度（行程）：
5、井道总高及大小： （宽）2500mm×（深）2090mm （高度待定）
6、机房净高度及大小： （宽）2500mm×（深）2090mm （净高度≥2600）

七、产品标准：
本产品的技术标准、质量要求见现行GB7588-2003
