联合动力风机故障处理手册.doc

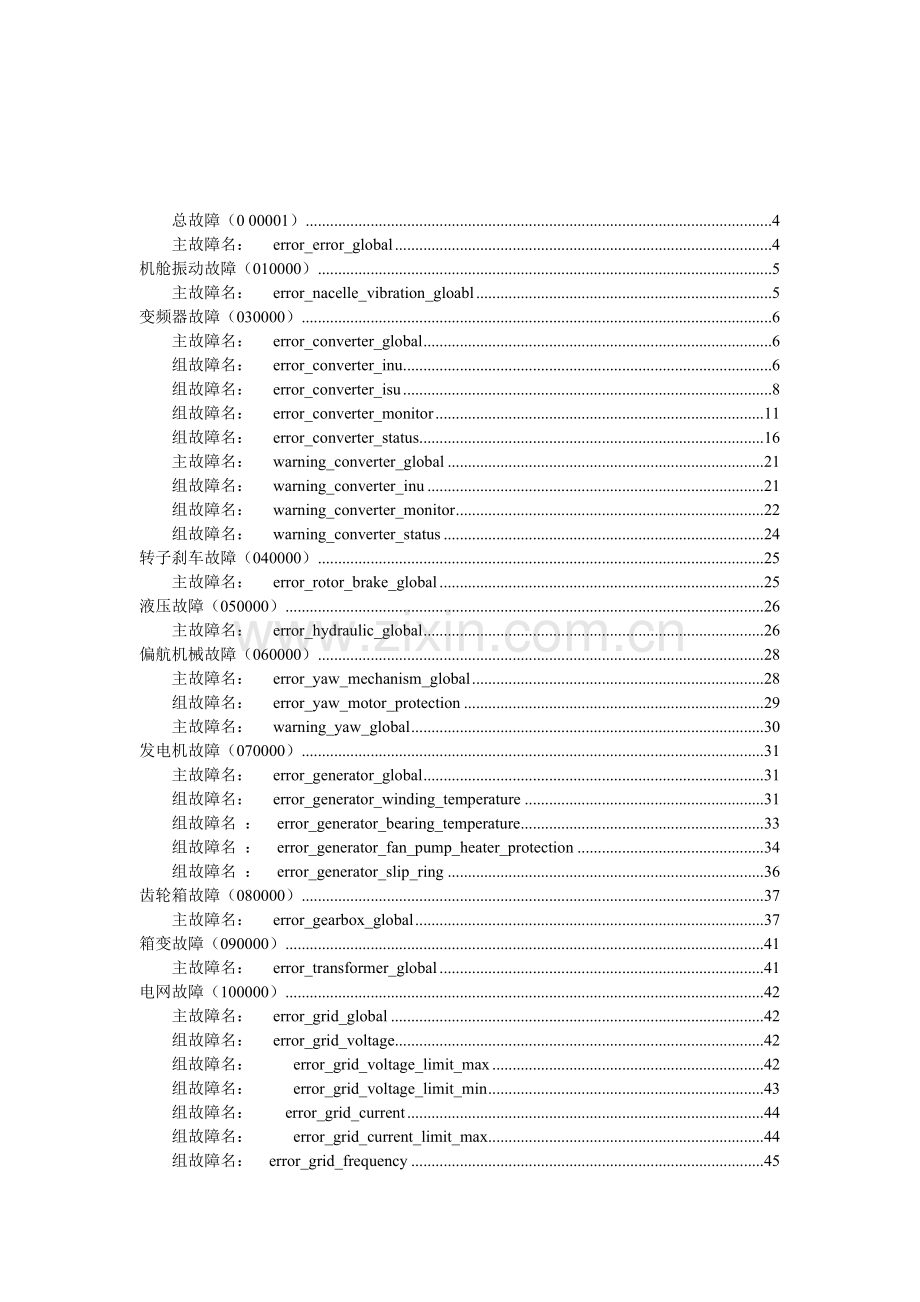

总故障（0 00001） 4
主故障名： error_error_global 4
机舱振动故障（010000） 5
主故障名： error_nacelle_vibration_gloabl 5
变频器故障（030000） 6
主故障名： error_converter_global 6
组故障名： error_converter_inu 6
组故障名： error_converter_isu 8
组故障名： error_converter_monitor 11
组故障名： error_converter_status 16
主故障名： warning_converter_global 21
组故障名： warning_converter_inu 21
组故障名： warning_converter_monitor 22
组故障名： warning_converter_status 24
转子刹车故障（040000） 25
主故障名： error_rotor_brake_global 25
液压故障（050000） 26
主故障名： error_hydraulic_global 26
偏航机械故障（060000） 28
主故障名： error_yaw_mechanism_global 28
组故障名： error_yaw_motor_protection 29
主故障名： warning_yaw_global 30
发电机故障（070000） 31
主故障名： error_generator_global 31
组故障名： error_generator_winding_temperature 31
组故障名 ： error_generator_bearing_temperature 33
组故障名 ： error_generator_fan_pump_heater_protection 34
组故障名 ： error_generator_slip_ring 36
齿轮箱故障（080000） 37
主故障名： error_gearbox_global 37
箱变故障（090000） 41
主故障名： error_transformer_global 41
电网故障（100000） 42
主故障名： error_grid_global 42
组故障名： error_grid_voltage 42
组故障名： error_grid_voltage_limit_max 42
组故障名： error_grid_voltage_limit_min 43
组故障名： error_grid_current 44
组故障名： error_grid_current_limit_max 44

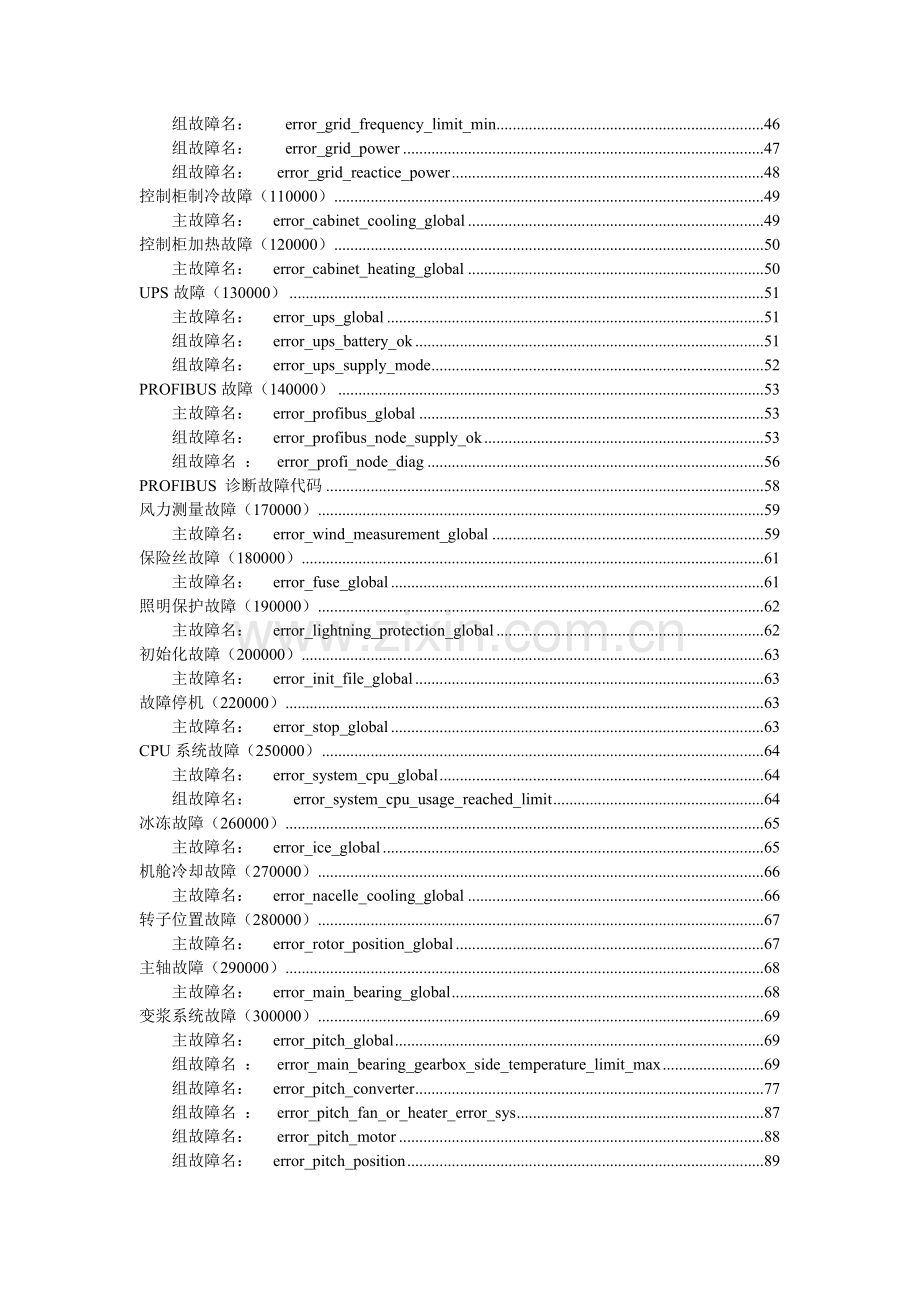

组故障名： error_grid_frequency 45
组故障名： error_grid_frequency_limit_min 46
组故障名： error_grid_power 47
组故障名： error_grid_reactice_power 48
控制柜制冷故障（110000） 49
主故障名： error_cabinet_cooling_global 49
控制柜加热故障（120000） 50
主故障名： error_cabinet_heating_global 50
UPS故障（130000） 51
主故障名： error_ups_global 51
组故障名： error_ups_battery_ok 51
组故障名： error_ups_supply_mode 52
PROFIBUS故障（140000） 53
主故障名： error_profibus_global 53
组故障名： error_profibus_node_supply_ok 53
组故障名 ： error_profi_node_diag 56
PROFIBUS 诊断故障代码 58
风力测量故障（170000） 59
主故障名： error_wind_measurement_global 59
保险丝故障（180000） 61
主故障名： error_fuse_global 61
照明保护故障（190000） 62
主故障名： error_lightning_protection_global 62
初始化故障（200000） 63
主故障名： error_init_file_global 63
故障停机（220000） 63
主故障名： error_stop_global 63
CPU系统故障（250000） 64
主故障名： error_system_cpu_global 64
组故障名： error_system_cpu_usage_reached_limit 64
冰冻故障（260000） 65
主故障名： error_ice_global 65
机舱冷却故障（270000） 66
主故障名： error_nacelle_cooling_global 66
转子位置故障（280000） 67
主故障名： error_rotor_position_global 67
主轴故障（290000） 68
主故障名： error_main_bearing_global 68
变浆系统故障（300000） 69
主故障名： error_pitch_global 69
组故障名 ： error_main_bearing_gearbox_side_temperature_limit_max 69
组故障名： error_pitch_converter 77
组故障名 ： error_pitch_fan_or_heater_error_sys 87
组故障名： error_pitch_motor 88
组故障名： error_pitch_position 89
组故障名： error_pitch_status 95
组故障名： error_pitch_supply 95
变桨、变频器故障代码（400000） 98
SSB变桨故障（600000） 99
主故障名： error_pitch_ssb_global 99
组故障名： error_pitch_ssb_com 99
组故障名： error_pitch_ssb_mode 100
组故障名： error_pitch_ssb_position 102
组故障名： error_pitch_ssb_motor 105
组故障名： error_pitch_ssb_battery 109
组故障名： error_pitch_ssb_converter 111
航灯故障（650000） 112
主故障名： error_navigation_lights_global 112
转子速度故障（700000） 113
主故障名： error_rotor_speed_global 113
安全系统故障（800000） 114
主故障名： error_safety_system_global 114

总故障（000001）
主故障名： error_error_global
故障代码： 000001
故障原因： 风机出现至少1个停机故障
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

机舱振动故障（010000）
主故障名： error_nacelle_vibration_gloabl
故障代码： 010000
故障原因： 至少发生1个机舱振动相关的故障
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

故障名： error_nacelle_vibration_limit
故障代码： 010001
故障原因： 机舱振动超限
延时时间： 0秒
停机方式： 正常停机
复位方式： 无需复位、自动启动

故障名： error_nacelle_vibration_offset
故障代码： 010002
故障原因：
延时时间： 20秒
停机方式： 正常停机
复位方式： 手动复位、不能自动启动

变频器故障（030000）
主故障名： error_converter_global
故障代码： 030000
故障原因： 至少发生一个变频器故障
延时时间： 0秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

组故障名： error_converter_inu
故障代码： 030100
故障原因： 转子侧变频器故障
延时时间： 0秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

故障名： error_converter_error_inu_flag
故障代码： 030101
故障原因： 转子侧故障，09.10 CCU FAULT WORD 第0位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_error_inu_voltage
故障代码： 030102
故障原因： 转子侧电压故障，09.10 CCU FAULT WORD第1位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_error_inu_current
故障代码： 030103
故障原因： 转子侧电流故障，09.10 CCU FAULT WORD第2位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_error_inu_temperature
故障代码： 030104
故障原因： 变频器转子侧温度故障，转子侧电流故障，09.10 CCU FAULT WORD第3位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_error_inu_other
故障代码： 030105
故障原因： 变频器转子侧其他故障，转子侧电流故障，09.10 CCU FAULT WORD第4位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_inu_overtemp
故障代码： 030106
故障原因： 变频器转子侧温度过高故障, 09.21 FAULT WORD SET1第9位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_inu_earth_fault
故障代码： 030107
故障原因： 变频器转子侧接地故障，09.21 FAULT WORD SET1第13位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_inu_start_fault
故障代码： 030108
故障原因： 变频器转自测启动故障，09.22 FAULT WORD SET2第7位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_inu_other_fault
故障代码： 030109
故障原因： 转子侧其他故障，09.22 FAULT WORD SET2第13位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

组故障名： error_converter_isu
故障代码： 030200
故障原因： 变频器网侧故障
延时时间： 0秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

故障名： error_converter_error_isu_flag
故障代码： 030201
故障原因： 网侧故障，09.10 CCU FAULT WORD第8位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_error_isu_voltage
故障代码： 030202
故障原因： 网测电压故障，09.10 CCU FAULT WORD第9位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_error_isu_current ，09.10 CCU FAULT WORD第10位置1
故障代码： 030203
故障原因： 网测电流故障
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_error_isu_temperature
故障代码： 030204
故障原因： 网测温度故障，09.10 CCU FAULT WORD第11位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_error_isu_other
故障代码： 030205
故障原因： 变频器网侧其他故障，09.10 CCU FAULT WORD第12位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_isu_overcurr
故障代码： 030206
故障原因： 网侧过流故障，09.21 FAULT WORD SET1第8位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_isu_overtemp
故障代码： 030207
故障原因： 变频器网侧温度过高故障，09.21 FAULT WORD SET1第10位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_isu_earth_fault
故障代码： 030208
故障原因： 变频器接地故障，09.21 FAULT WORD SET1第14位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_isu_start_fault
故障代码： 030209
故障原因： 变频器网侧启动故障，09.22 FAULT WORD SET2第8位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_isu_charging_fault
故障代码： 030210
故障原因： 变频器网侧充电故障，09.22 FAULT WORD SET2第9位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_isu_other_fault，
故障代码： 030211
故障原因： 变频器网侧其他故障，09.22 FAULT WORD SET2第14位置1

延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

组故障名： error_converter_monitor
故障代码： 030300
故障原因： 变频器监视器故障
延时时间： 0秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

故障名： error_converter_fault_overline_volt，09.21 FAULT WORD SET1第0位置1
故障代码： 030301
故障原因： 电网电压过高故障，
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_underline_volt，09.21 FAULT WORD SET1第1位置1
故障代码： 030302
故障原因： 电网电压过低故障
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_overline_freq
故障代码： 030303
故障原因： 电网频率过高故障，09.21 FAULT WORD SET1第2位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_underline_freq
故障代码： 030304
故障原因： 电网频率过低故障，09.21 FAULT WORD SET1第3位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_dc_bus_overvolt
故障代码： 030311
故障原因： 直流母线电压过高故障，09.21 FAULT WORD SET1第4位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_dc_bus_undervolt
故障代码： 030312
故障原因： 直流母线电压过低故障，09.21 FAULT WORD SET1第5位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_stator_overcurr
故障代码： 030321
故障原因： 定子电流故障，09.21 FAULT WORD SET1第6位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_rotor_overcurr
故障代码： 030322
故障原因： 转子电流过高故障，09.21 FAULT WORD SET1第7位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_overspeed
故障代码： 030331
故障原因： 变频器超速故障，09.21 FAULT WORD SET1第11位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_underspeed
故障代码： 030332
故障原因： 变频器低俗故障，09.21 FAULT WORD SET1第12位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_wcu_fault
故障代码： 030341
故障原因： 水冷故障，09.21 FAULT WORD SET1第15位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_lcl_temp_fault
故障代码： 030351
故障原因： 变频器滤波器温度故障，09.22 FAULT WORD SET2第10位置1

延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_mcb_ready_fault
故障代码： 030361
故障原因： 主线路切断准备故障，09.22 FAULT WORD SET2第11位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_mcb_ack_fault
故障代码： 030362
故障原因： 主线路切断应答故障，09.22 FAULT WORD SET2第12位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_crowbar_trigged
故障代码： 030371
故障原因： 变流器crowbar故障，09.22 FAULT WORD SET2第15位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_ch0_comm_loss
故障代码： 030381
故障原因： 变频器ch0通道通讯丢失故障，09.22 FAULT WORD SET2第0位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_ch1_link_fault
故障代码： 030382
故障原因： 变频器ch1通道连接故障，09.22 FAULT WORD SET2第1位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_comm_isu_inu
故障代码： 030383
故障原因： 变频器网侧、转子侧通讯故障，09.22 FAULT WORD SET2第2位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_encoder_error
故障代码： 030384
故障原因： 变频器编码器故障，09.22 FAULT WORD SET2第3位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_nuim_board_error
故障代码： 030385
故障原因： 变流器电压电流测量板故障，09.22 FAULT WORD SET2第4位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_rotor_gate_driver
故障代码： 030386
故障原因： 09.22 FAULT WORD SET2第5位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_system_fault
故障代码： 030387
故障原因： 变频器系统故障，09.22 FAULT WORD SET2第6位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

组故障名： error_converter_status
故障代码： 030400
故障原因： 变频器故障
延时时间： 0秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

故障名： error_converter_rdyon
故障代码： 030401
故障原因： 变频器准备启动故障，08.10 CCU STATUS WORD第0位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_rdyrun
故障代码： 030402
故障原因： 变频器准备运行故障，08.10 CCU STATUS WORD第1位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_rdyref
故障代码： 030403
故障原因： 变流器可以运行故障，08.10 CCU STATUS WORD第2位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_tripped
故障代码： 030405
故障原因： 变流器跳闸，08.10 CCU STATUS WORD第3位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_crowbar_triggered
故障代码： 030410
故障原因： 变流器crowbar触发故障，08.10 CCU STATUS WORD第6位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_mcb_on
故障代码： 030415
故障原因：
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_mcb_tripped
故障代码： 030416
故障原因： 变频器主线路切断故障，08.10 CCU STATUS WORD第12位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_off_2_n_sta
故障代码： 030420
故障原因：
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_isu_rdyref
故障代码： 030425
故障原因： 网侧变频器准备开启故障，08.10 CCU STATUS WORD第13位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_toggle_bit
故障代码： 030440
故障原因： 网侧变频器准备开启故障，08.10 CCU STATUS WORD第14位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_ddcs_communication_fault
故障代码： 030445
故障原因： DDCS通讯故障，网侧变频器准备开启故障，08.10 CCU STATUS WORD第15位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_alarm
故障代码： 030450
故障原因： 变频器报警故障，网侧变频器准备开启故障，08.10 CCU STATUS WORD第7位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_remote
故障代码： 030499
故障原因： 变流器远程控制故障，网侧变频器准备开启故障，08.10 CCU STATUS WORD第9位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_crowbar_trigged
故障代码： 030371
故障原因： 变流器低电压保护其故障，网侧变频器准备开启故障，08.10 CCU STATUS WORD第6位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_ch0_comm_loss
故障代码： 030381
故障原因： CH0通讯故障，09.22 FAULT WORD SET2第0位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_ch1_link_fault
故障代码： 030382
故障原因： CH1连接故障，09.22 FAULT WORD SET2第1位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_comm_isu_inu
故障代码： 030383
故障原因： 变频器网侧、转子侧通讯故障，09.22 FAULT WORD SET2第2位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

故障名： error_converter_fault_encoder_error
故障代码： 030384
故障原因： 变频器编码器故障，09.22 FAULT WORD SET2第3位置1
延时时间： 0毫秒
停机方式： 快速停机
复位方式： 不能自动启动

主故障名： warning_converter_global
故障代码： 030900
故障原因： 变频器报警
延时时间： 0秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

组故障名： warning_converter_inu
故障代码： 030910
故障原因： 变频器转自测报警
延时时间： 0秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

故障名： warning_converter_inu_overtemp
故障代码： 030911
故障原因： 变频器转子侧温度过高故障，09.23 ALARM WORD SET1第2位置1
延时时间： 0毫秒
停机方式： 不能停机
复位方式： 自动

故障名： warning_converter_isu
故障代码： 030920
故障原因： 变频器网侧报警
延时时间： 0毫秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

故障名： warning_converter_isu_overtemp
故障代码： 030921
故障原因： 变频器网侧温度过高故障，09.23 ALARM WORD SET1第1位置1
延时时间： 0毫秒
停机方式： 不能停机
复位方式： 自动

故障名： warning_converter_isu_local_control
故障代码： 030922
故障原因： 变频器网侧本地控制报警，09.23 ALARM WORD SET1第8位置1
延时时间： 0毫秒
停机方式： 不能停机
复位方式： 自动

故障名： warning_converter_isu_start_disabled
故障代码： 030923
故障原因： 变频器网侧启动屏蔽报警，09.23 ALARM WORD SET1第9位置1
延时时间： 0毫秒
停机方式： 不能停机
复位方式： 自动

组故障名： warning_converter_monitor
故障代码： 030930
故障原因： 变频器监视器报警
延时时间： 0毫秒
停机方式： 取决于具体发生的故障
复位方式： 取决于具体发生的故障

故障名： warning_converter_eme_stop
故障代码： 030931
故障原因： 变频器金鸡亭及报警，09.23 ALARM WORD SET1第0位置1
延时时间： 0毫秒
停机方式： 不能停机
复位方式： 自动

故障名： warning_converter_rotor_speed
故障代码： 030932
故障原因： 变频器转自速度报警，09.23 ALARM WORD SET1第3位置1
延时时间： 0毫秒
停机方式： 不能停机
复位方式： 自动

故障名： warning_converter_foldback_on
故障代码： 030933
故障原因： 变频器返送开报警，09.23 ALARM WORD SET1第4位置1
延时时间： 0毫秒
停机方式： 不能停机
复位方式： 自动

故障名： warning_converter_heating_on
故障代码： 03093
