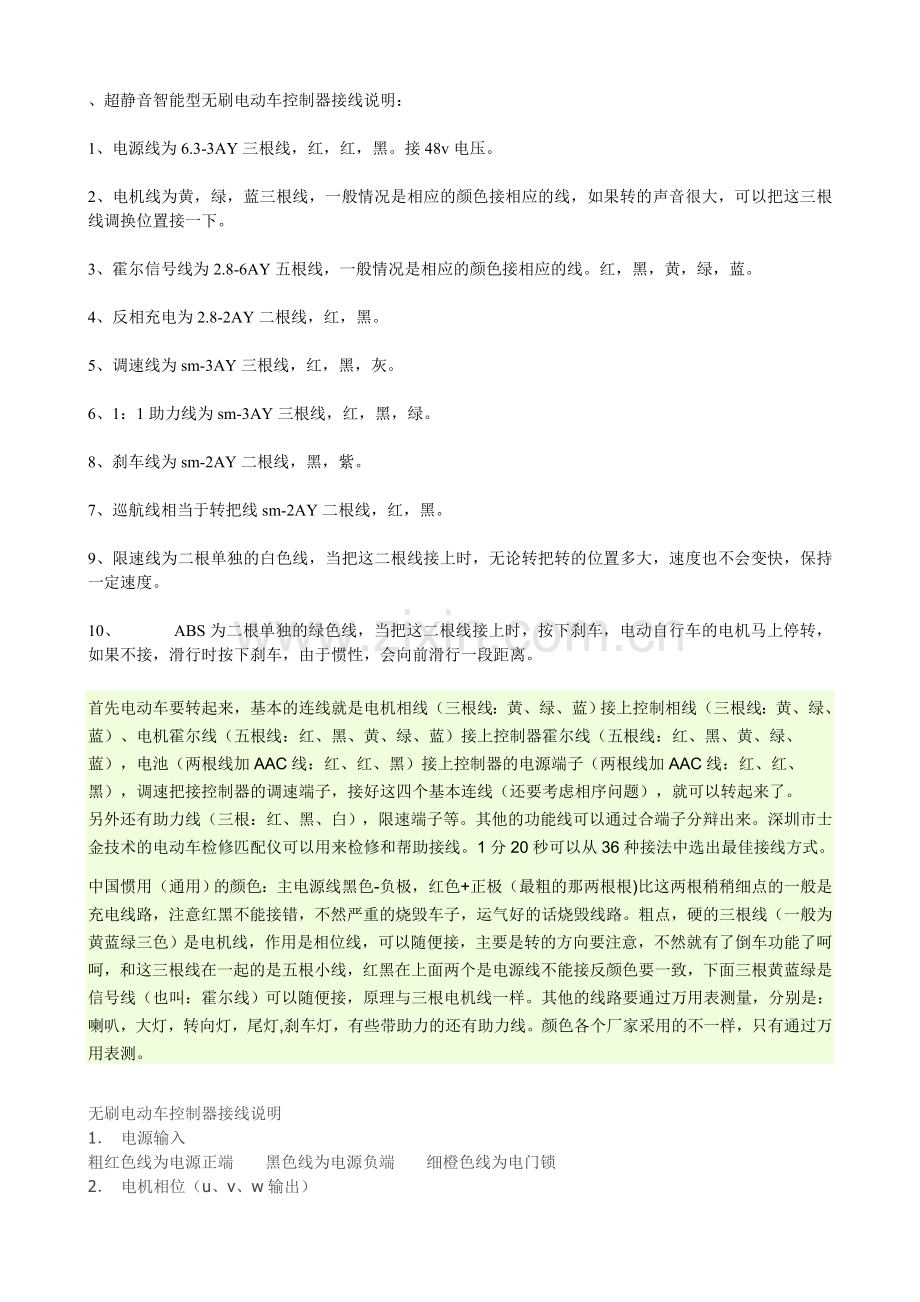

、超静音智能型无刷电动车控制器接线说明：

1、电源线为6.3-3AY三根线，红，红，黑。接48v电压。

2、电机线为黄，绿，蓝三根线，一般情况是相应的颜色接相应的线，如果转的声音很大，可以把这三根线调换位置接一下。

3、霍尔信号线为2.8-6AY五根线，一般情况是相应的颜色接相应的线。红，黑，黄，绿，蓝。

4、反相充电为2.8-2AY二根线，红，黑。

5、调速线为sm-3AY三根线，红，黑，灰。

6、1：1助力线为sm-3AY三根线，红，黑，绿。

8、刹车线为sm-2AY二根线，黑，紫。

7、巡航线相当于转把线sm-2AY二根线，红，黑。

9、限速线为二根单独的白色线，当把这二根线接上时，无论转把转的位置多大，速度也不会变快，保持一定速度。

10、            ABS为二根单独的绿色线，当把这二根线接上时，按下刹车，电动自行车的电机马上停转，如果不接，滑行时按下刹车，由于惯性，会向前滑行一段距离。

首先电动车要转起来，基本的连线就是电机相线（三根线：黄、绿、蓝）接上控制相线（三根线：黄、绿、蓝）、电机霍尔线（五根线：红、黑、黄、绿、蓝）接上控制器霍尔线（五根线：红、黑、黄、绿、蓝），电池（两根线加AAC线：红、红、黑）接上控制器的电源端子（两根线加AAC线：红、红、黑），调速把接控制器的调速端子，接好这四个基本连线（还要考虑相序问题），就可以转起来了。
另外还有助力线（三根：红、黑、白），限速端子等。其他的功能线可以通过合端子分辩出来。深圳市士金技术的电动车检修匹配仪可以用来检修和帮助接线。1分20秒可以从36种接法中选出最佳接线方式。
中国惯用（通用）的颜色：主电源线黑色-负极，红色+正极（最粗的那两根根)比这两根稍稍细点的一般是充电线路，注意红黑不能接错，不然严重的烧毁车子，运气好的话烧毁线路。粗点，硬的三根线（一般为黄蓝绿三色）是电机线，作用是相位线，可以随便接，主要是转的方向要注意，不然就有了倒车功能了呵呵，和这三根线在一起的是五根小线，红黑在上面两个是电源线不能接反颜色要一致，下面三根黄蓝绿是信号线（也叫：霍尔线）可以随便接，原理与三根电机线一样。其他的线路要通过万用表测量，分别是：喇叭，大灯，转向灯，尾灯,刹车灯，有些带助力的还有助力线。颜色各个厂家采用的不一样，只有通过万用表测。

无刷电动车控制器接线说明
1． 电源输入
粗红色线为电源正端     黑色线为电源负端     细橙色线为电门锁

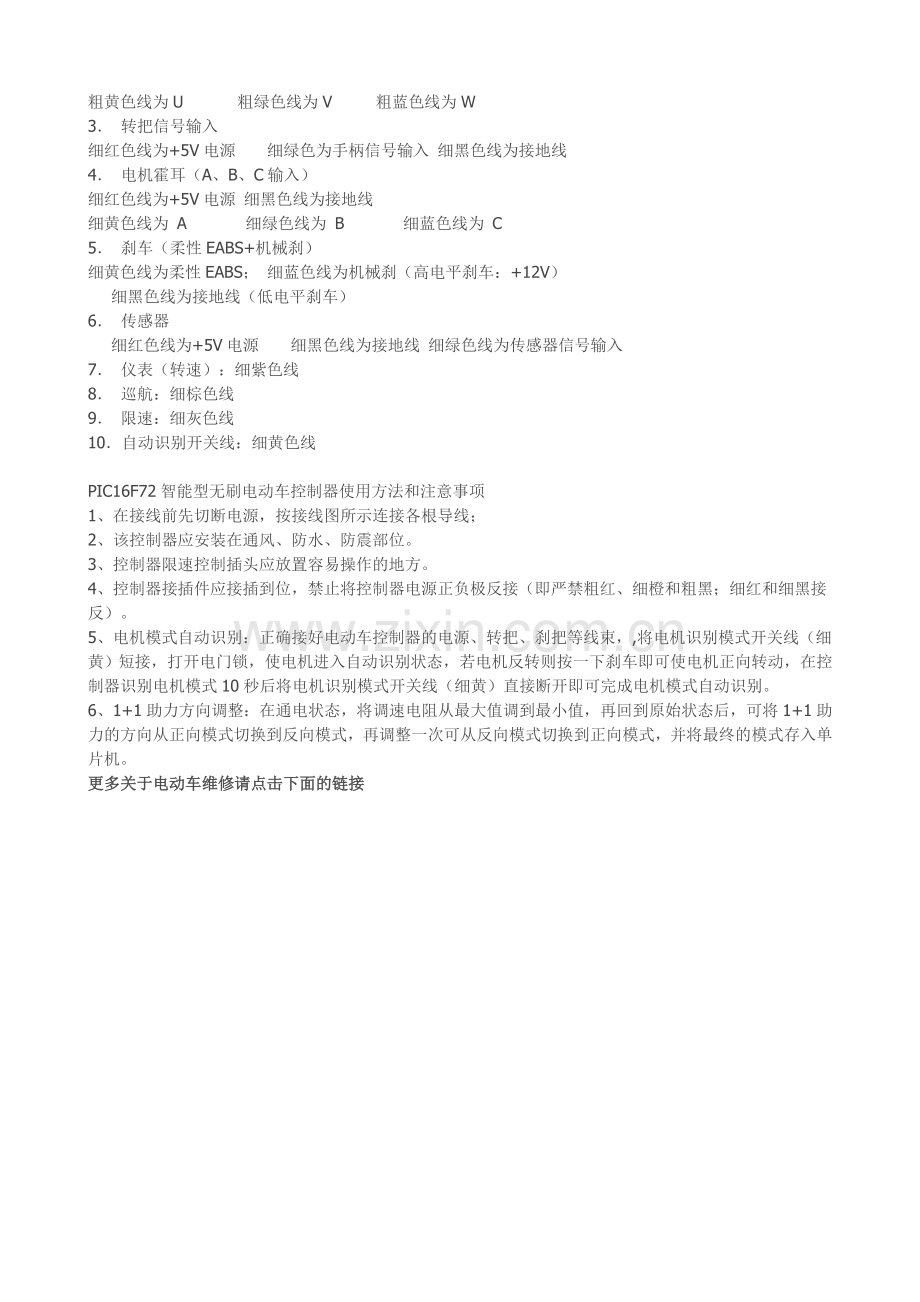

2． 电机相位（u、v、w输出）
粗黄色线为U          粗绿色线为V        粗蓝色线为W
3． 转把信号输入
细红色线为+5V电源     细绿色为手柄信号输入 细黑色线为接地线
4． 电机霍耳（A、B、C输入）
细红色线为+5V电源 细黑色线为接地线
细黄色线为 A           细绿色线为 B           细蓝色线为 C
5． 刹车（柔性EABS+机械刹）
细黄色线为柔性EABS； 细蓝色线为机械刹（高电平刹车：+12V）
    细黑色线为接地线（低电平刹车）
6． 传感器
    细红色线为+5V电源     细黑色线为接地线 细绿色线为传感器信号输入
7． 仪表（转速）：细紫色线
8． 巡航：细棕色线
9． 限速：细灰色线
10．自动识别开关线：细黄色线

PIC16F72智能型无刷电动车控制器使用方法和注意事项
1、在接线前先切断电源，按接线图所示连接各根导线；
2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
