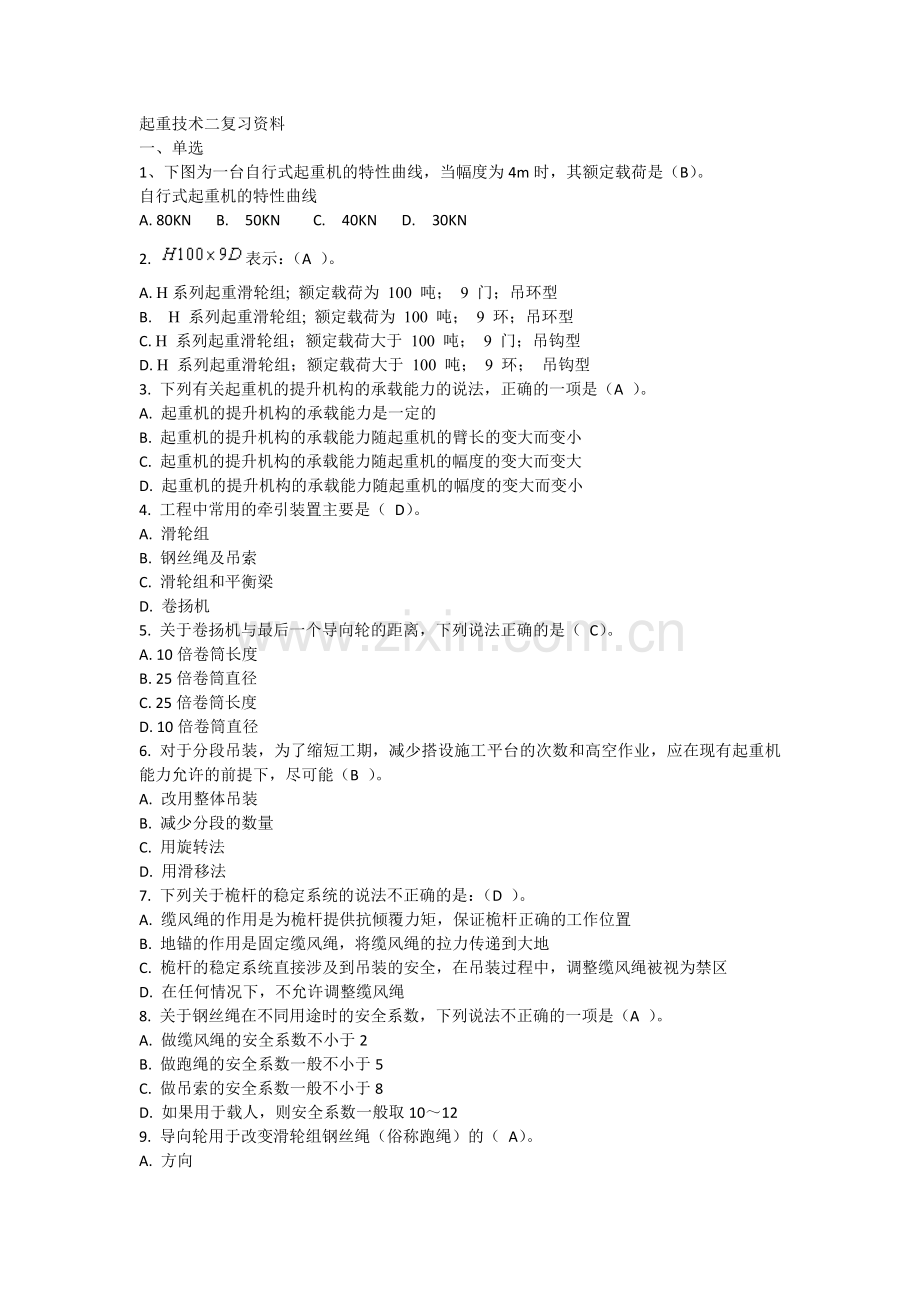

起重技术二复习资料
一、单选
1、下图为一台自行式起重机的特性曲线，当幅度为4m时，其额定载荷是（B）。
自行式起重机的特性曲线
A. 80KN B. 50KN C. 40KN D. 30KN
2. 表示：（A ）。
A. H系列起重滑轮组; 额定载荷为 100 吨； 9 门；吊环型
B. H 系列起重滑轮组; 额定载荷为 100 吨； 9 环；吊环型
C. H 系列起重滑轮组；额定载荷大于 100 吨； 9 门；吊钩型
D. H 系列起重滑轮组；额定载荷大于 100 吨； 9 环； 吊钩型
3. 下列有关起重机的提升机构的承载能力的说法，正确的一项是（A ）。
A. 起重机的提升机构的承载能力是一定的
B. 起重机的提升机构的承载能力随起重机的臂长的变大而变小
C. 起重机的提升机构的承载能力随起重机的幅度的变大而变大
D. 起重机的提升机构的承载能力随起重机的幅度的变大而变小
4. 工程中常用的牵引装置主要是（ D）。
A. 滑轮组
B. 钢丝绳及吊索
C. 滑轮组和平衡梁
D. 卷扬机
5. 关于卷扬机与最后一个导向轮的距离，下列说法正确的是（ C）。
A. 10倍卷筒长度
B. 25倍卷筒直径
C. 25倍卷筒长度
D. 10倍卷筒直径
6. 对于分段吊装，为了缩短工期，减少搭设施工平台的次数和高空作业，应在现有起重机能力允许的前提下，尽可能（B ）。
A. 改用整体吊装
B. 减少分段的数量
C. 用旋转法
D. 用滑移法
7. 下列关于桅杆的稳定系统的说法不正确的是：（D ）。
A. 缆风绳的作用是为桅杆提供抗倾覆力矩，保证桅杆正确的工作位置
B. 地锚的作用是固定缆风绳，将缆风绳的拉力传递到大地
C. 桅杆的稳定系统直接涉及到吊装的安全，在吊装过程中，调整缆风绳被视为禁区
D. 在任何情况下，不允许调整缆风绳
8. 关于钢丝绳在不同用途时的安全系数，下列说法不正确的一项是（A ）。
A. 做缆风绳的安全系数不小于2
B. 做跑绳的安全系数一般不小于5
C. 做吊索的安全系数一般不小于8
D. 如果用于载人，则安全系数一般取10～12
9. 导向轮用于改变滑轮组钢丝绳（俗称跑绳）的（ A）。
A. 方向
B. 大小
C. 力的作用点
D. 大小和方向

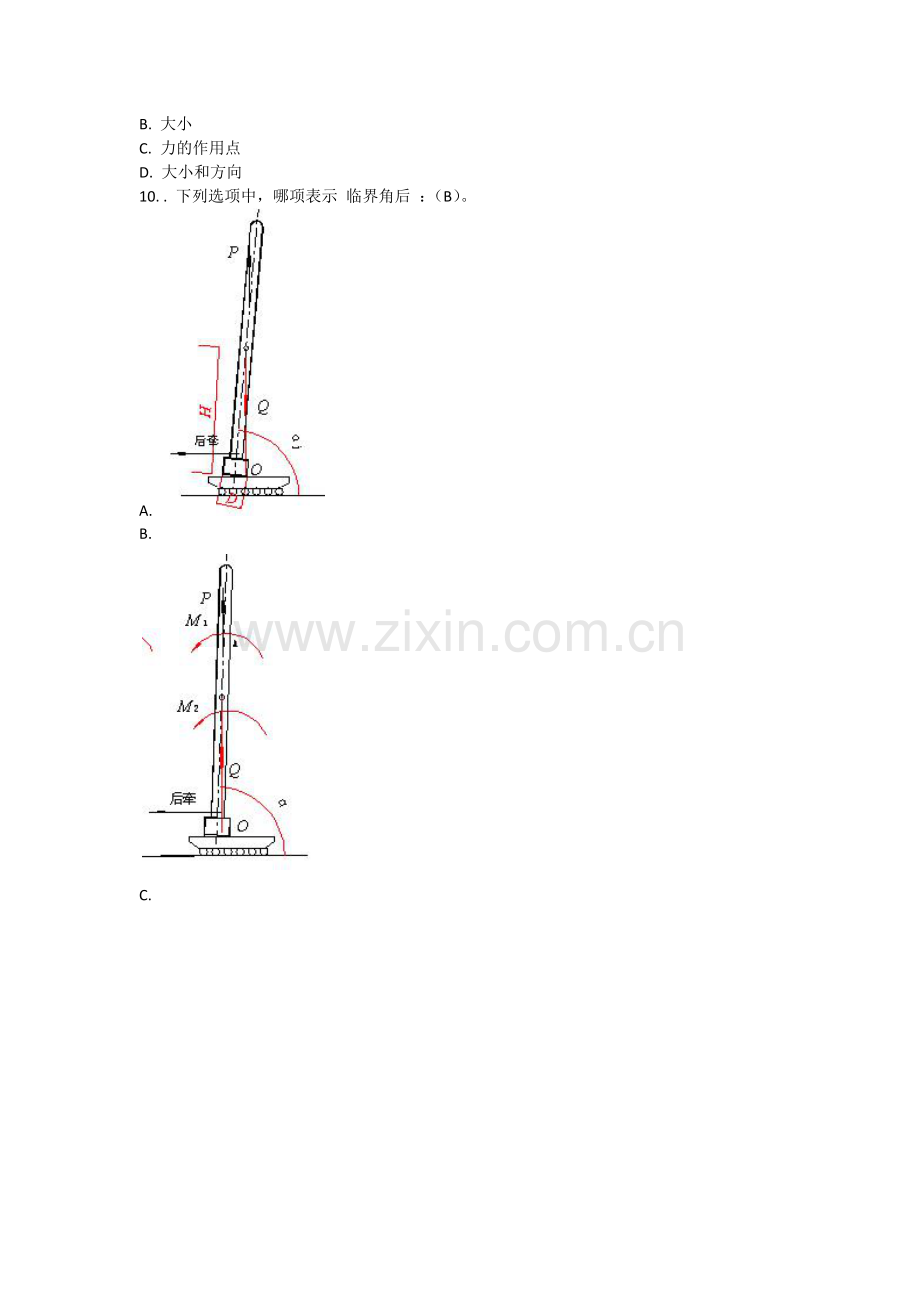

10. . 下列选项中，哪项表示 临界角后 ：（B）。
A.
B.

C.

11.在起重工程中,钢丝绳做吊索的安全系数 K 一般不小于( C)。
A、5 B、3.5 C、8 D、6
12. 下列哪项不是自行式起重机的技术使用包括的内容（C）。
A. 如何正确地选择起重机B. 如何计算起重机的稳定性是否符合要求C. 如何对起重机驾驶员的操作进行数字监控D. 如何对起重机进行安全管理
13. 一般,汽车式和轮胎式起重机采用（A）承重结构。
A、支腿 B、履带 C、箱型臂 D、格构式臂
二、多选
1.如果设备或构件上的吊点如选择得太高,可能导致哪些情况发生?（AB）
A. 要求的起升高度增大B. 起重机额定载荷的要求增高C. 施工成本降低D. 选择起重机更容易
2.下列关于整体吊装说法正确的是:(ABCD)。 A. 速度快 B. 高空作业少 C. 工程安全和质量能得到有效保证,但对起重机的要求较高 D. 常常出现一台不大的设备,需要较大额定起重量的起重机
3.下列哪些措施可以避免“超前”的发生:(ABC)。 A. 严禁主起重机进行“紧急刹车” B. 如果设备尾部采用的是拖排,加装后牵装置 C. 控制“强烈冲击”的产生 D如果尾部采用的是拖排，加前牵装置
4. 一般情况下，选择起重机的具体的步骤为（请排序）：（ABCDE ）。
A. 确定起重机的站车位置，幅度
B. 确定起重机能够吊装的载荷
C. 校核通过性能
D. 判断起重机选择是否合格
E. 确定需要的起重机的臂长
5. 利用直立单桅杆整体吊装桥式起重机，在选择吊装区域时，必须考虑的问题是：（ABC ）。
A. 进、退场路线和组装场地
B. 地面、空中的障碍
C. 地基承载能力
D. 周围环境是否安全
6. 吊装方案的编制依据包括以下内容：（ABCDE ）。
A. 工人技术状况和施工习惯
B. 技术要求
C. 进度要求
D. 被吊装设备（构件）的设计图纸及有关参数、技术要求
E. 施工现场条件
7. 利用直立单桅杆整体吊装桥式起重机，工艺布置包括：（ ABCD）。
A. 吊装区域的选择
B. 桅杆站立位置的设计
C. 被吊装桥式起重机的初始摆放
D. 小车在大梁上的固定位置确定
8. 钢管截面的截面特性包括：（ ABC）。
A. 截面面积F
B. 最小惯性半径i
C. 长细比λ
D. 稳定系数
9. 下列关于滑移法说法正确的是：（ABCD ）。
A. 设备水平卧于地面的枕木上
B. 设备吊耳应尽可能与基础中心重合
C. 设备尾部布置一台辅助起重机
D. 辅助起重机将设备尾部吊离地面
10. 下列关于吊索与吊耳的的情况，说法正确的是：（ ABCD）。
A. 采用旋转法，设备都会绕吊点旋转
B. 采用滑移法，设备都会绕吊点旋转
C. 吊索与吊耳之间捆绑太死，可能导致拉断吊索
D. 在吊索与设备吊耳之间加装滑动垫块
三、简答
1. 什么是自行式起重机的性能特征曲线？
反映起重机的最大起升高度随臂长、幅度的变化的规律的曲线称为工作范围曲线
2. 塔式起重机的使用特点
塔式起重机的使用特点（1）、使用前需安装，使用后需拆除。不适合单件物体的吊装。（2）起重机位置固定或仅能在一定范围内移动。（轨道铺设范围）（3）起升高度高，如加上附着杆，则更高。（4）、幅度利用率高，可吊装体积较大的物体。（5）、起重量小，一般只有几吨。
3. 简述科学地选择吊装方法应遵循哪些步骤
技术可行性论证安全性论证进度分析成本分析做完上述工作后，根据具体情况做综合选择
4. 自行式起重机的使用特点是什么？
自行式起重机分上下两大部分：上部为起重作业部分，称为上车；下部为支承底盘，称为下车。动力装置采用内燃机，传动方式有机械、 液力-机械、电力和液压等几种。自行式起重机具有起升、 变幅、 回转和行走等主要机构，有的还有臂架伸缩机构。臂架有桁架式和箱形两种。
四、计算
1. 如图，某工地拟采用一角钢型格构式桅杆吊装设备，桅杆高度为50m，设地面粗糙度为B类，桅杆挡风系数为0.4，工作状态的基本风压为250N，求该桅杆承受的风载荷。

2. 某现场需吊装一台设备至一高基础上，如图所示，已知基础高20m，设备重25KN(包括索吊具),设备的就位中心距基础外沿为12m，设备外形几何尺寸为：长×宽×高=6×2.5×3 m，吊装时，设备方位如图3—10所示。由于现场情况限制，只能在图示方向吊装，环境条件规定起重机的幅度不得小于35m。请选择起重机。
1、起重机幅度的确定
按现场条件要求，初步确定起重机的幅度为：R=35m
2、确定起重机必须具有的吊装高度
（1）确定吊索高度
设计吊索栓接方式如图3-10（c）所示。由图知，吊索高度H4为1.5m。则：吊装高度为：

栓接方法设计图
即：起重机所具有的吊装高度不得小于24.8m
3、起重机的选择
（1）、查附录中的自行式起重机特性曲线，能达到35m以上幅度、24.8m起升高度的起重机，至少为P&H790型汽车式起重机，当R为35m时，采用42.67m臂长，最大起升高度为29.5m，b=1.27m，h=2.11m，c=1.0m查其起重量特性曲线，在幅度为35m，臂长为42.67m时的额定载荷为：40KN,大于设备自重25KN。合格。
4、基础通过性的校核：
由题知，本题中起重机臂由可能与设备和基础两处发生碰撞，必须计算基础的通过性和设备的通过性。（本例只讲基础通过性计算，设备通过性计算请参照基础通过性计算自己进行计算）。由于计算基础的通过性，通过高度取基础高度
按公式如考虑滑轮组的最短极限距离为1.5m，则起重机臂头高度为：
取为设备就位中心至基础边缘的距离=12m，所以：

大于300mm，满足要求。
5、结论：
选P&H790型汽车式起重机，幅度R为35m，采用42.67m臂长，最大起升高度为29.5m，大于要求的24.8m，额定载荷为：40KN，大于设备重量25KN，通过性满足要求，所选起重机满足要求。
五、分析
1. 分析体长卧式构件在吊装时产生平面外弯曲变形的机理及解决措施。

习题图1 体长卧式构件吊装分析示意图
分析要点：
（1）、体长卧式构件的结构特点是平面外的“抗弯刚度”很小；
（2）、一般的吊装方法如图1示；
（3）、按照此方法进行吊装，吊索会产生轴向分力，使构件承受压力；
（4）、吊装过程中，构件不可避免地会受到横向干扰力（如风载荷、振动、惯性力等）的作用；
（5）、在轴向分力、横向干扰力的综合作用之下，构件产生横向弯曲，由于构件的平面外的“抗弯刚度”很小，弯曲挠度较大，严重的导致构件破坏。
（6）、根据上述破坏机理，解决的措施的主要要求有：
避免使构件在吊装过程中受到轴向分力的作用；平衡横向干扰力；工艺措施简便、易行，有较高的生产率，便于批量吊装。（7）、目前，满足上述要求的常用工艺措施是采用平衡梁，其工艺布置如图2所示。
习题图2 体长卧式构件吊装工艺布置示意图
平衡梁与构件之间的连接，应如图2所示，在构件的轴线方向，栓接吊索不应有倾角，以免在构件中产生轴向分力；
在平衡梁的宽度方向，捆绑吊索应有一定倾角，且应对称。产生的宽度方向上的分力，互相平衡，以平衡横向干扰力。
2. 倾斜桅杆的长度计算图中，各字母的含义是什么？
