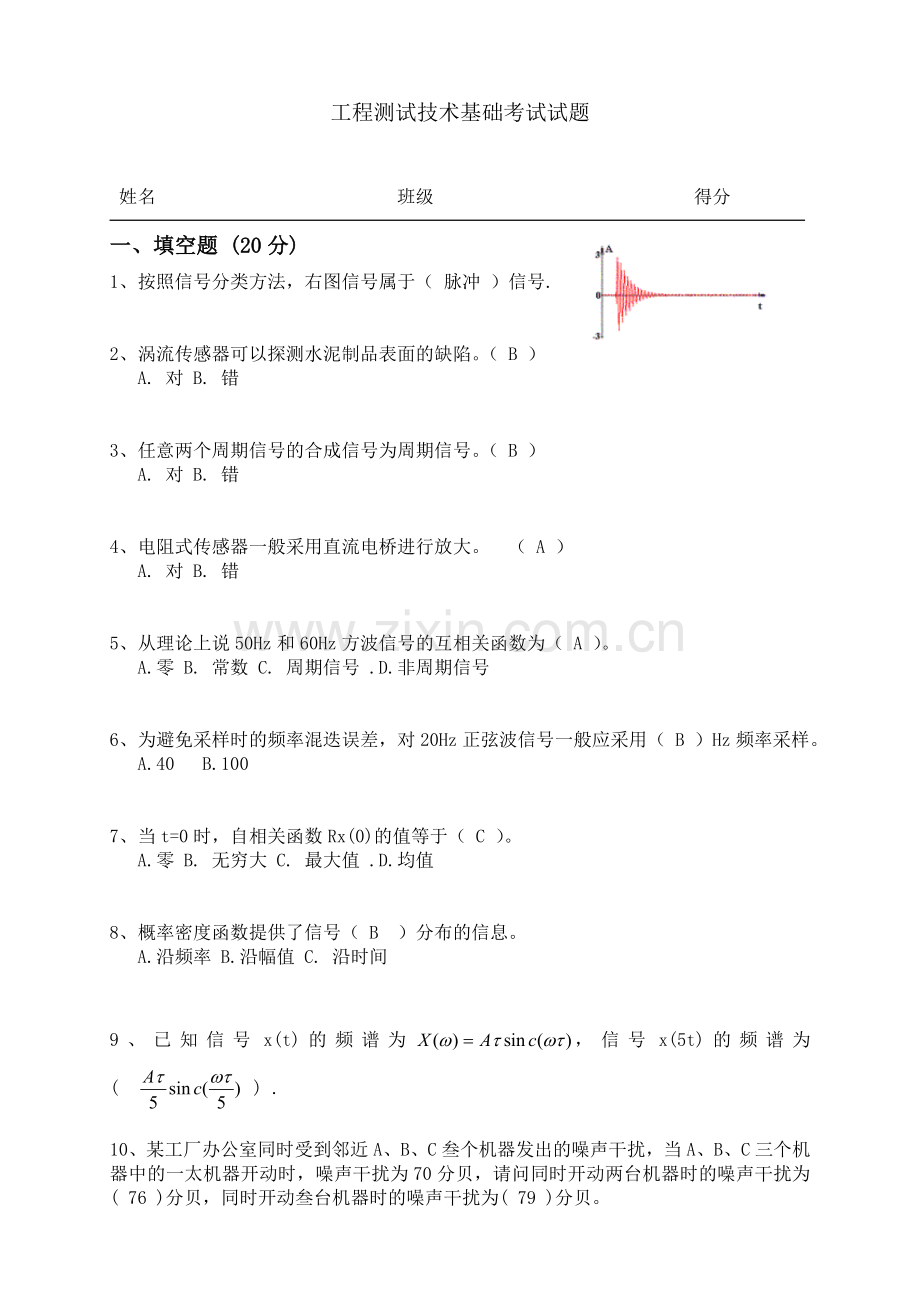

工程测试技术基础考试试题

姓名 班级 得分
一、填空题 (20分)
1、按照信号分类方法，右图信号属于（ 脉冲 ）信号.

2、涡流传感器可以探测水泥制品表面的缺陷。（ B ）
A. 对 B. 错

3、任意两个周期信号的合成信号为周期信号。（ B ）
A. 对 B. 错

4、电阻式传感器一般采用直流电桥进行放大。 （ A ）
A. 对 B. 错

5、从理论上说50Hz和60Hz方波信号的互相关函数为（ A ）。
A.零 B. 常数 C. 周期信号 .D.非周期信号

6、为避免采样时的频率混迭误差，对20Hz正弦波信号一般应采用（ B ）Hz频率采样。
A.40 B.100

7、当t=0时，自相关函数Rx(0)的值等于（ C ）。
A.零 B. 无穷大 C. 最大值 .D.均值

8、概率密度函数提供了信号（ B ）分布的信息。
A.沿频率 B.沿幅值 C. 沿时间

9、已知信号x(t)的频谱为，信号x(5t)的频谱为 ( ) .

10、某工厂办公室同时受到邻近A、B、C叁个机器发出的噪声干扰，当A、B、C三个机器中的一太机器开动时，噪声干扰为70分贝，请问同时开动两台机器时的噪声干扰为( 76 )分贝，同时开动叁台机器时的噪声干扰为( 79 )分贝。

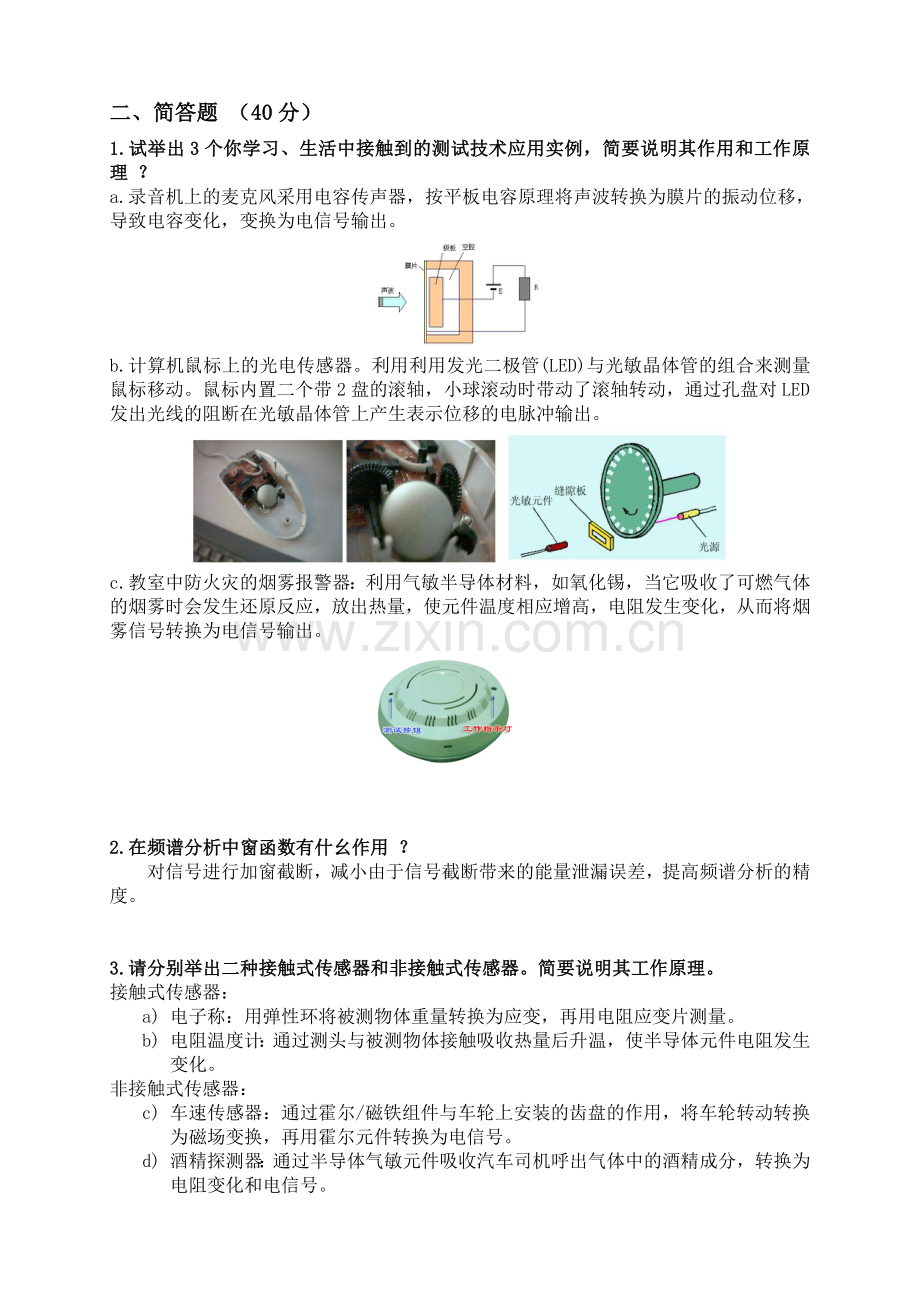

二、简答题 （40分）
1.试举出3个你学习、生活中接触到的测试技术应用实例，简要说明其作用和工作原理 ？
a.录音机上的麦克风采用电容传声器，按平板电容原理将声波转换为膜片的振动位移，导致电容变化，变换为电信号输出。

b.计算机鼠标上的光电传感器。利用利用发光二极管(LED)与光敏晶体管的组合来测量鼠标移动。鼠标内置二个带2盘的滚轴，小球滚动时带动了滚轴转动，通过孔盘对LED发出光线的阻断在光敏晶体管上产生表示位移的电脉冲输出。

c.教室中防火灾的烟雾报警器：利用气敏半导体材料，如氧化锡，当它吸收了可燃气体的烟雾时会发生还原反应，放出热量，使元件温度相应增高，电阻发生变化，从而将烟雾信号转换为电信号输出。

2.在频谱分析中窗函数有什幺作用 ？
对信号进行加窗截断，减小由于信号截断带来的能量泄漏误差，提高频谱分析的精度。

3.请分别举出二种接触式传感器和非接触式传感器。简要说明其工作原理。
接触式传感器：
a) 电子称：用弹性环将被测物体重量转换为应变，再用电阻应变片测量。
b) 电阻温度计：通过测头与被测物体接触吸收热量后升温，使半导体元件电阻发生变化。
非接触式传感器：
c) 车速传感器：通过霍尔/磁铁组件与车轮上安装的齿盘的作用，将车轮转动转换为磁场变换，再用霍尔元件转换为电信号。
d) 酒精探测器：通过半导体气敏元件吸收汽车司机呼出气体中的酒精成分，转换为电阻变化和电信号。
三、分析计算题 （30分）
1、 下图是一个实测的汽车发动机噪声信号波形，当用325Hz频率采样时，其在一个整周期内的采样点数据为：X1=-4.619,X2=-0.5672,X3=1.051,X4=0, X5=1.296,X6=5.592,X7=-1.051。试通过信号波形图和数字计算，近似计算出信号的周期，峰值，双峰值，均值和有效值。

周期=（1/325）*7 = 0.02153

正峰值=5.592

负峰值=-4.619

双峰值=5.592+4.619=10.211

均值=（-4.619-0.5672+1.051+0+1.296+5.592-1.051）/7=0.2432

有效值=sqrt[(4.619^2+0.5672^2+1.051^2+0^2+1.296^2+5.592^2+1.051^2)/7]=4.65

2、下面是大型空气压缩机传动装置简图和在减速箱上测得的振动信号波形和频谱，请从频谱上读出信号的特征参数，并判断那一根传动轴是主要的振动源，说明判断依据 ？

信号包含的频率成分：
19.5Hz 20伏
25.7Hz 30伏
30Hz 10伏
60Hz 10伏
从信号频谱上看，19.5Hz的振幅最大，固3轴是主要的振动源。

四、问答题（10分）
请谈谈通过本门课程学习后你对工程测试技术的认识，以及你对课程内容、教学手段和教学方法的意见和建议。

自由回答。
