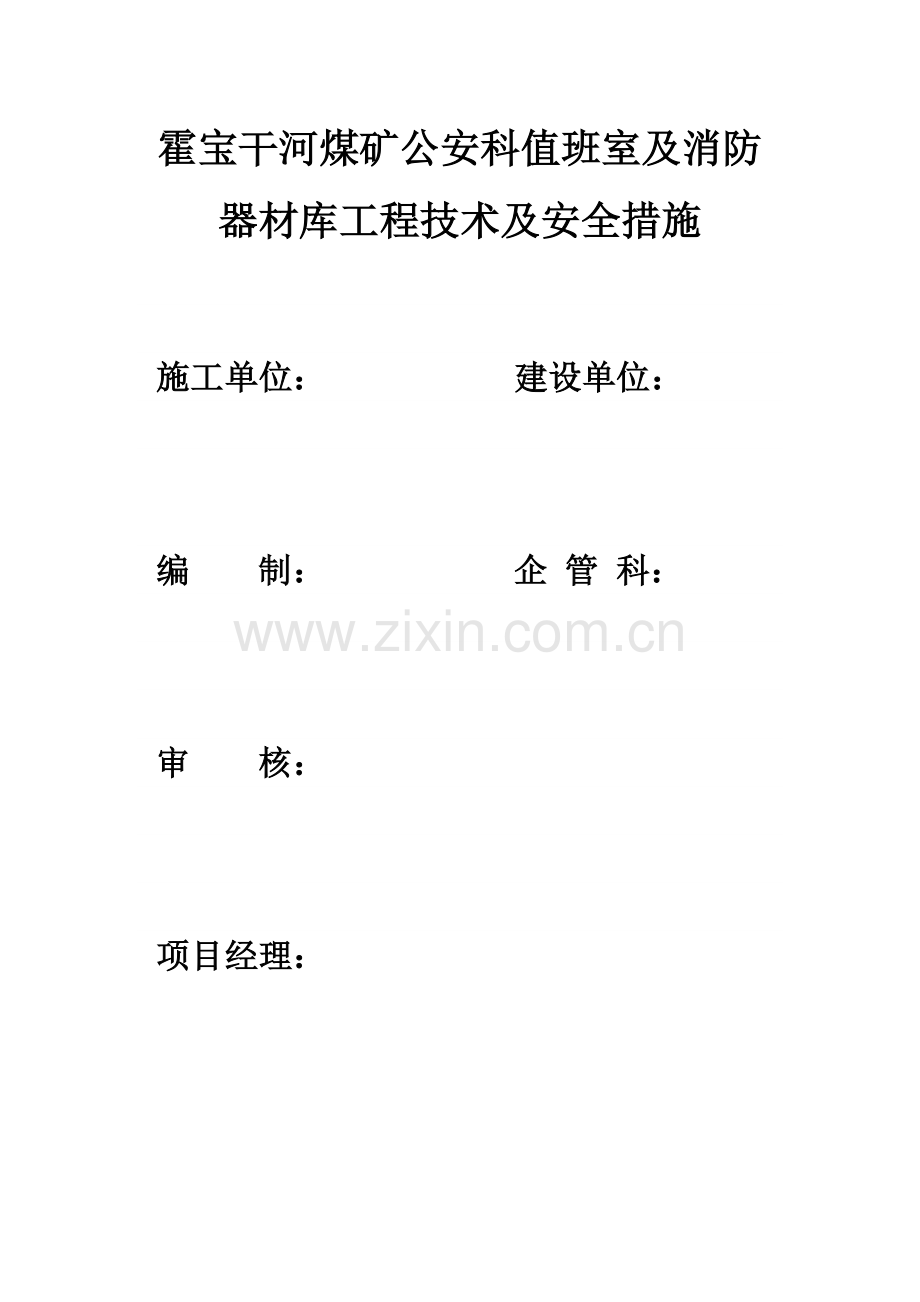

霍宝干河煤矿公安科值班室及消防器材库工程技术及安全措施

施工单位： 建设单位：

编 制： 企 管 科：

审 核：

项目经理：

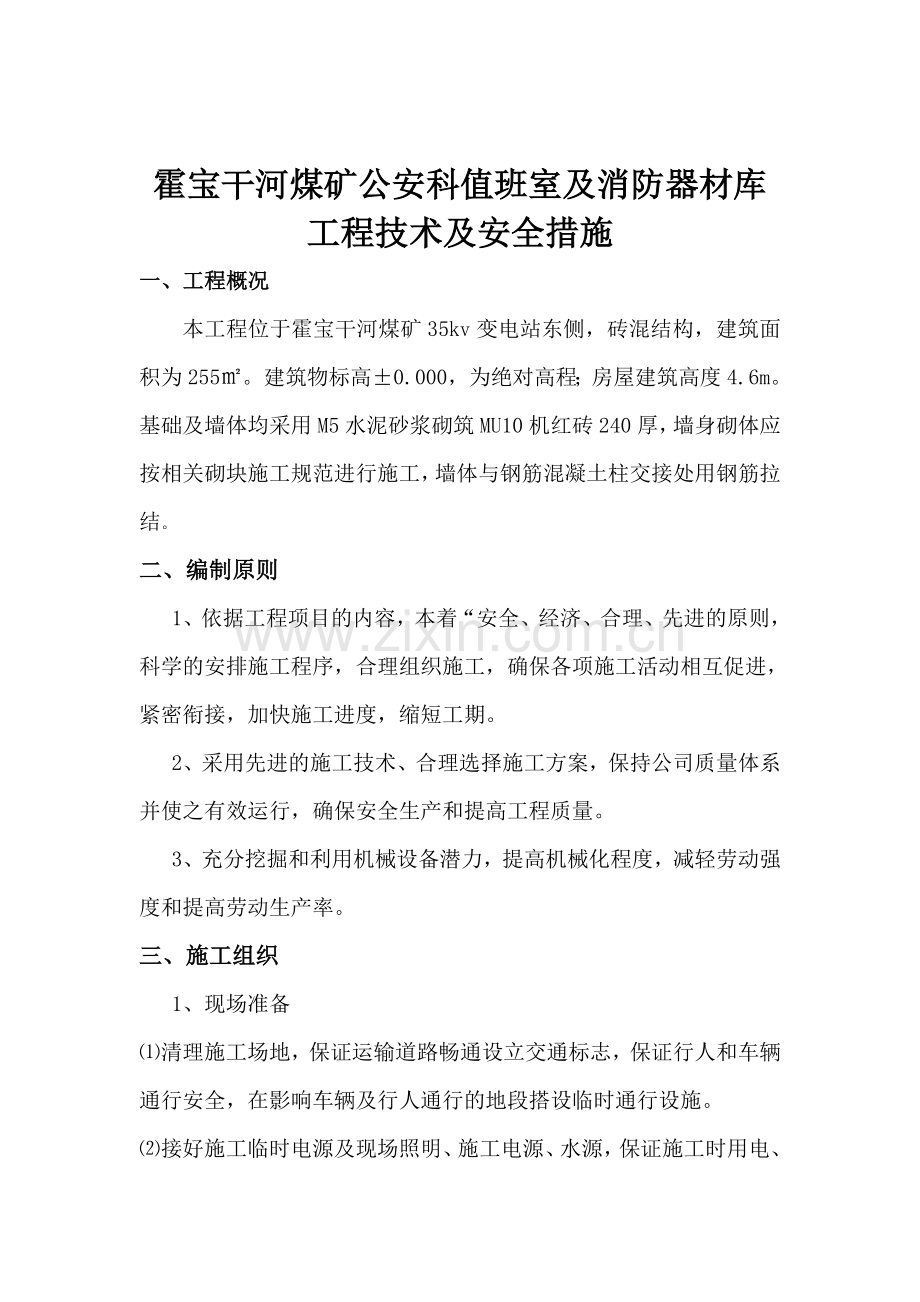

霍宝干河煤矿公安科值班室及消防器材库工程技术及安全措施
一、工程概况
本工程位于霍宝干河煤矿35kv变电站东侧，砖混结构，建筑面积为255㎡。建筑物标高±0.000，为绝对高程；房屋建筑高度4.6m。 基础及墙体均采用M5水泥砂浆砌筑MU10机红砖240厚，墙身砌体应按相关砌块施工规范进行施工，墙体与钢筋混凝土柱交接处用钢筋拉结。
二、编制原则
1、依据工程项目的内容，本着“安全、经济、合理、先进的原则，科学的安排施工程序，合理组织施工，确保各项施工活动相互促进，紧密衔接，加快施工进度，缩短工期。
2、采用先进的施工技术、合理选择施工方案，保持公司质量体系并使之有效运行，确保安全生产和提高工程质量。
3、充分挖掘和利用机械设备潜力，提高机械化程度，减轻劳动强度和提高劳动生产率。
三、施工组织
1、现场准备
⑴清理施工场地，保证运输道路畅通设立交通标志，保证行人和车辆通行安全，在影响车辆及行人通行的地段搭设临时通行设施。
⑵接好施工临时电源及现场照明、施工电源、水源，保证施工时用电、水畅通。
2、技术准备
⑴严格执行国家现行的技术标准和公司有关规定。
⑵由项目部组织各专业施工作业队的技术交底，合理安排各专业施工顺序。
⑶制定技术措施，组织技术交底，使各级人员熟悉工程情况，了解施工意图，掌握规范及技术要求和施工方法，在施工中做到心中有数，确保工程质量，全面完成任务。
⑷及时统计材料、构配件，提出加工定货数量，规格及需用日期计划。
3、物资准备
⑴凡是进场验收的材料品种、规格、质量、数量、价格都要认真检查，准确无误；
⑵凡进入施工现场的材料，都即将投入使用，要及时验收，并及时填写计量检测原始记录，及时办理验收手续，待全部验完之后核实无误才能发放，切忌边验边发。
⑶抓紧做好各种工作材料的供货工作，并随工程计划进度供应，减少运转环节和损耗，尽量避免二次及多次转运，降低工程成本。
4、人员准备
⑴安全管理机构图

项目经理：李峰

现场施工负责人 高 玉 顺
安全员
郭帅
技
术
员
张
盼

⑵项目经理部机构成员职责框图
职别
职责内容
项目经理
全面负责工程项目施工管理、生产经营活动
技术员
负责工程技术管理工作，协调各专业技术施工的交叉作业。
现场施工
负责人
按图纸、规范、施工措施，保证工期和质量、安全、管理各专业工长和现场劳动力的使用。
安全员
落实各项安全生产措施，工程安全生产监督、检查
四、施工部署
工程施工分为：基础工程；砖混结构主体；屋面工程；墙体工程；门窗工程；地面、粉刷等装修工程；水电安装；室外及其它工程等部分。
A、工程总体施工顺序

┌─→室内装修 ─────┐
│ │
┌──→墙体工程─→地面工程──┤
│ ↓
基础工程─→主体结构─→屋面工程─→外装修─→附属工程
│ ↑
└────────水电安装──────────┘
1、基础工程：测量放线→土方开挖→验槽→基础垫层→基础砌筑→圈梁、构造柱钢筋绑扎→圈梁模板→混凝土浇筑→拆模养护→基础土方回填。
2、砌体工程
砌体工程在地圈梁砼浇捣完后，经技术负责人批准拆模后，即可插入进行，紧跟地圈梁由下而上逐层施工。
墙体构造柱在主体施工预留插筋，墙体砌筑后进行构造柱浇筑。
3、屋面防水
屋面防水工程待屋面层结构达设计强度拆模模板后方可进行，屋面防水工程分找平层、保温层、防水层等工序。
4、.室内外装修
内粉及内装修在主体结构完后由下向上进行，内外墙装修待主体封顶、屋面工程完后由上而下进行。
5、水电安装
水电预埋与土建主体同时进行，水电安装在室内进行装修时即可开始穿插进行水电安装工程。
B、主要施工方案及施工工艺
1、土方开挖：采用250挖机开挖，由东向西开挖。
2、模板工程
地梁、构造柱都采用双面覆膜竹胶板和方木组成定型木模，各部位模板拆除时间要严格遵守施工规范的规定，保证不损伤砼表面及棱角，同时还应考虑结构的完整性，木模拆除后要及时清理干净整修好，刷隔离剂，堆放整齐备周转使用。
3、钢筋工程
a、所有钢筋均在钢筋加工间内机械加工制作，人工绑扎的施工方法，加强对成型钢筋的管理作好标识，防止在运输和堆放过程中混号，确保安装中对号入座。
b、钢筋接头，钢筋可采用人工绑扎接头，绑扎接头均需符合国家验收规范规定。
c、钢筋原材料用汽车运至钢筋加工间。
4、砼工程
a、砼浇灌除执行正常的浇灌申请制度外，还应由指挥部组织专业会签，砼浇灌前应与气象部门联系，掌握天气情况，确保顺利浇灌。
b、砼采用集中搅拌，砼搅拌车运输，泵车浇灌的方法。
c、砼塌落度为180+30mm。
d、砼浇灌应分层布料和振捣，布料时砼接槎时间严格控制在规范规定的时间内。
e、砼振捣应全面，不能只注意模板表面的振捣，忽视内部的振捣，振捣过程中产生的泌水要及时排除，砼上表面用抹子压实抹光。
5、土方回填
1）、基础施工结束后，进行回填。
2）、回填土质必须符合规范要求。
3）、土方回填应分层夯实，每层填土不大于300mm，夯实机械采用蛙式打夯机或平板式打夯机。
4）、每层回填土夯实后，经实验达到密度要求时，方可进行上层土回填。
5）、对于超挖部分填土，必须分层夯实，每层厚度不大于300，夯实后土的压实系数≥0.93。
五、质量保证措施
1、在施工过程中加强进货检验和工序检查，以确保质量目标的实现，对施工中出现的不合格，严格规定退货、返工，并做好标识及记录，不得将就或进入下道工序。
2、建立质量奖罚制度，并用经济手段管理质量，保证施工质量和质量目标的实现。
3、严格执行施工技术规范，同甲方紧密配合，加强内部自检、验收和基础管理工作，共同搞好工程质量。
4、施工中严把质量关，尽最大努力争取工程质量达到优良，避免返工，加快施工进度；合理布置施工现场，减少二次搬运。
六、安全注意事项
1、进入现场的人员必须戴好安全帽，裤脚袖口应扎紧，并配带手套。
2、施工过程中要有专人经常进行作业检查，要求工人注意别把散料工具等随手乱放，防止散料等掉下伤人。
3、施工中要有专人负责观看周围施工环境，注意空中吊物及各工种之间的不安全因素，及时发现不安全因素，防止发生安全事故。在施工作业上
4、严禁打闹、嘻戏，严禁破坏其他工种所完成的成品。
5、钢筋加工时取料、放料由两人配合作业，其中一人指挥，轻拿工放，动作协调一致，严禁抛掷。
7、绑扎墙体钢筋时，钢筋支撑架要放置稳定，施工中要随时检查脚手板是否与支撑架用铁丝绑扎牢固可靠，并检查脚手板不能有弯折等不安全因素，发现问题及时解决。
8、施工作业前必须进行班前安全讲话，提高作业人员的安全保护意识。
9、施工区域的动力、照明线路分路敷设，执行三相五线制、本级配电、二级保护、一机一闸一箱一保护用电制度，采用TN-S接零保护系统，现场均安装标准金属配电箱。

云厦公司后勤项目部
2012年6月7日

干河煤矿煤厂围墙改造工程 脚手架专项施工措施

一、工程概况
本工程位于霍宝干河矿区，剪力围墙总长171 m，墙高4.0 m，施工现场“三通一平”工作就绪，外地面已做硬底话。
二、设计依据及搭设要求
1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》。
2、施工中不同允许超过设计荷载。
3、结合本工程现场情况，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排钢管脚手架。此架为一架两用，既用墙体施工，同时兼作安全防护。
4、搭设要求：采用Φ48×3.5mm双排钢管脚手架搭设，搭设高度为 5.0 米，立杆横距1.05米，立杆纵距1.20米，内排架距离墙长度为0.30米。脚手架步距1.8米，脚手板从地面1.2米开始每1.8米设一道（满铺）脚手架与建筑主体机构连接点的位置，其竖向间距为3.6米，水平间距为3.6米。根据规定，均布荷载3.0KN/㎡。
三、搭设技术措施
1、立杆:全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。
2、大横杆：大横杆至于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步，同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
3、小横杆:每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。
小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。
4、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。
5、剪力撑：本脚手架采用剪力撑与横向斜撑相结合的方式，随立柱纵横向水平杆同步搭设，用通长剪力撑沿架高连续布置。
剪力撑每6步4跨设置一道，斜杆与地面的夹角在45-60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪力撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2-4个扣接点。所有固定点距主节点距离不打于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。
剪刀撑的杆件连接采用搭接，其搭接长度不小于100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离不小于10cm.
6、脚手板：脚手板采用松木，厚5cm，宽35-45cm，长度不小于3.5m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设置安全网及防护栏杆。
脚手板设置在3根横向水平杆上，并在两端用铁丝固定。
脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不打鱼15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现头和空挡现象。
7、连墙件：连墙件采用刚性连接，垂直间距为3.6,水平间距为4.5m，连墙杆用ф48×3.5的钢管，它与脚手架和建筑物的连接采用直角扣件。
连墙件横竖向顺序排列，均匀布置，与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近暗柱的小横杆可直接作连墙杆用。
8、防护设施：脚手架要满挂全封闭式的密目安全网采用1.8×6.0米的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下部架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。
四、地基处理
1、地基处理：搭设场地必须平整。基础上底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。
2、场地平整不积水。
五、脚手架及拆除施工工艺
1、落地式钢管脚手架搭设施工工艺
落地式脚手架搭设的工艺流程为：场地平整、夯实→材料配备→定位设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→挡脚手板→扎防护栏杆→扎安全网
定距定位：根据构造要求在建筑物四周用尺量出由外立杆离墙的距离，并做好标记。垫板、底座应准确地放在定位线上，垫板必须铺设平稳，不得悬空。
在搭设脚手架的过程中，沿暗柱格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙杆可靠连接后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。
双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。
2、脚手架的拆除施工工艺
拆架程序应遵守由上到下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为：安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆）
不准分立面拆除或在上下两步同时进行拆架。做到一步一清，一杆一清。拆立杆时，要先抱住立杆后拆最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件垫层或数层拆除后再拆脚手架，分段拆除高差部应大于2步，如高差大于2步，应增设连墙件加固。
拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形。
六、安全施工技术措施
1、脚手架搭设的安全技术措施
①脚手架的基础必须经过硬化处理满足承载力要求。做到不积水、不沉陷。
②搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一个人有关的扣件时必须告诉对方，并得到允许，以防坠落伤人。
③开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
④脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工之前一定要确保架子稳定。
⑤脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。
⑥在搭设过程中应由安全员、架子班长等进行检查、验收和签证。
2、脚手架上施工作业的安全技术措施
①结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人未经同意不得任意拆除脚手架部件。
②严格控制施工荷载，脚手板不得集中堆料施荷。
③定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
3、脚手架拆除的安全技术措施
①拆架时必须察看施工现场环境，划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
②拆除时要统一指挥，上下呼应，动作协调，当解开与另一个人有关的结扣时，应先通知对方，以防坠落。
③每天拆架下班时，不留下隐患部位。
④拆架时严禁碰撞脚手架附近电源线，以防触电事故。
⑤所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
⑥所有的脚手板应自外向里竖立搬运，以防脚手板和垃圾物从高出坠落伤人。
七、文明施工
1、进入施工现场的人员必须戴好安全帽，穿好防滑鞋等，现场严禁吸烟。
2、严禁酗酒人员上架作业，施工操作时要精力集中，禁止开玩笑和打闹。
3、脚手架搭设人员必须是经过考试合格的专业架子工，上岗人员定期体检，体检合格后方可发上岗证。
4、脚手板、密目安全网等影响作业，班组支模时，如需拆改时应由架子工完成，其他人员不得拆改。
5、不准利用脚手架调运重物，作业人员不准攀登架子上下作业面。
6、脚手架使用时间较长，因此在使用过程中要进行检查，发现问题要及时解决。
7、施工人员严禁凌空投掷杆件、物料、扣件及其他物品不得乱扔。
8、脚手架堆放场地要做到整洁、摆设合理、专人保管，并建立严格领退料手续。
9、运至地面的材料应按指定地点随拆随运、分类堆放、当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种分规格堆放整齐，妥善保管。
10、雨季要经常检查脚手板、斜道板和跳板上积水等杂物。若有，则应随时清扫，并要采取防滑措施。
