关于高层建筑管道分层分区试压与系统试压的理解

最近我们工地上的管道在试压，关于分层分区试压与系统试压的压力到底需要多少，产生了一些分歧。规范普遍要求系统试压，但是该工程是高层的酒店，高度高，房间多，如果一次性系统试压试压失败，排查问题困难。监理操作是房间抽查试压，分层试压或者分区试压。不知道各房间支管试压，分层试压、分区试压的压力是否和系统试压的压力一样？我查找了一些资料，发表个人的一些见解，希望大家指点讨论。
一、        暖通管道试压
根据《通风与空调工程施工与质量验收规范GB50243-2002》，试压条文如下：
9.1.1 本章适用于空调工程水系统安装子分部工程，包括冷(热)水、冷却水、凝结水系统的设备(不包括末端设备)、管道及附件施工质量的检验及验收。
9.2.3 管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。当设计无规定时，应符合下列规定:
1 冷热水、冷却水系统的试验压力，当工作压力小于等于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。
2 对于大型或高层建筑垂直位差较大的冷(热)媒水、冷却水管道系统宜采用分区、分层试压和系统试压相结合的方法。一般建筑可采用系统试压方法。

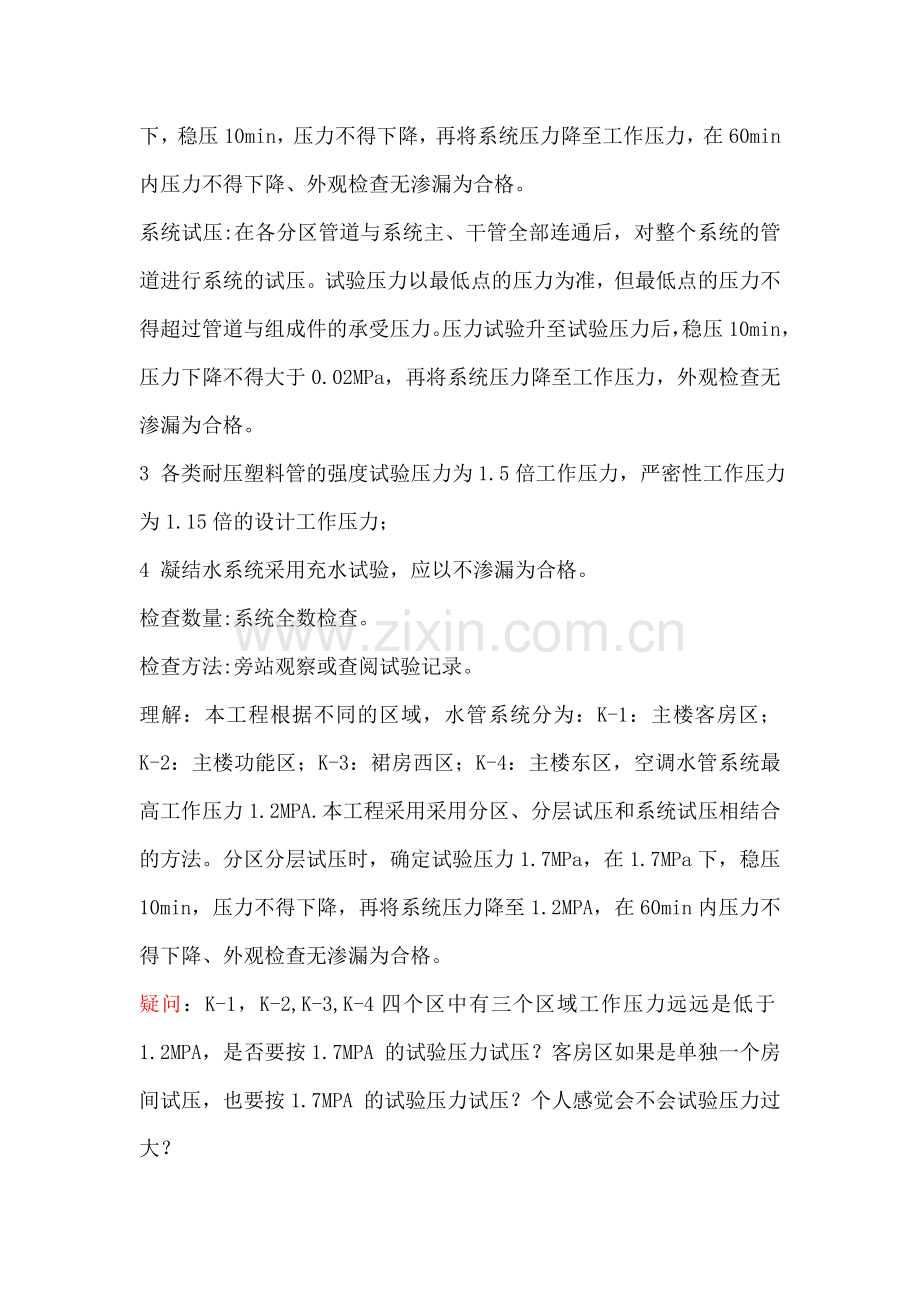

分区、分层试压:对相对独立的局部区域的管道进行试压。在试验压力下，稳压10min，压力不得下降，再将系统压力降至工作压力，在60min内压力不得下降、外观检查无渗漏为合格。
系统试压:在各分区管道与系统主、干管全部连通后，对整个系统的管道进行系统的试压。试验压力以最低点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。压力试验升至试验压力后，稳压10min，压力下降不得大于0.02MPa，再将系统压力降至工作压力，外观检查无渗漏为合格。
3 各类耐压塑料管的强度试验压力为1.5倍工作压力，严密性工作压力为1.15倍的设计工作压力；
4 凝结水系统采用充水试验，应以不渗漏为合格。
检查数量:系统全数检查。
检查方法:旁站观察或查阅试验记录。
理解：本工程根据不同的区域，水管系统分为：K-1：主楼客房区；K-2：主楼功能区；K-3：裙房西区；K-4：主楼东区，空调水管系统最高工作压力1.2MPA.本工程采用采用分区、分层试压和系统试压相结合的方法。分区分层试压时，确定试验压力1.7MPa，在1.7MPa下，稳压10min，压力不得下降，再将系统压力降至1.2MPA，在60min内压力不得下降、外观检查无渗漏为合格。
疑问：K-1，K-2,K-3,K-4四个区中有三个区域工作压力远远是低于1.2MPA，是否要按1.7MPA 的试验压力试压？客房区如果是单独一个房间试压，也要按1.7MPA 的试验压力试压？个人感觉会不会试验压力过大？
二、        给水管道试压
以下摘自《建筑给水排水及采暖工程施工质量验收规范GB 50242-2002》。
室内给水系统安装：
4.1. 1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.
4．2．1 室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。
     检验方法：金属及复合管给水管道系统 在试验压力下观测10min，压力降不应0.02Mpa . 然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2H，压力降不得超过0.03Mpa,同时检查各连接处不得渗漏。
疑问： 工作压力大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收参照什么规范？如果需要分层分区试压或单个房间试压怎么办？

三、        喷淋管道试压
以下摘自《自动喷水灭火系统施工及质量验收规范GB 50261-2005》。
6．1．1 管网安装完毕后，应对其进行强度试验、严密性试验和冲洗。
强度试验实际是对系统管网的整体结构、所有接口、承载管架等进行的一种超负荷考验。而严密性试验则是对系统管网渗漏程度的测试。实践表明，这两种试验都是必不可少的，也是评定其工程质量和系统功能的重要依据。管网冲洗，是防止系统投入使用后发生堵塞的重要技术措施之一。
6．2．1 当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。
检查数量：全数检查。
检查方法：观察检查。
6．2．2 水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压；达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不应大于0.05MPa。
检查数量：全数检查。
检查方法：观察检查。
6．2．3 水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h应无泄漏。
检查数量：全数检查。
检查方法：观察检查。
疑问：如果需要分层分区试压或单个房间试压怎么办？

PS:感谢秋风友情的分析。本工程给排水设计说明是这么说的“室内生活给水管高区水泵出口至立管高度30m以下部分都采用不锈钢管，此段管材、配件以及阀门要求承压1.60MPa，其余采用钢塑复合管。”“管道需经过施工验收规范要求进行试压，合格后方可投入使用。其中生活给水管和热水管的试验压力为1.7MPa，室内消火栓系统的试验压力为1.8MPa，自动喷水灭火系统的试验压力为1.9MPa。”我的理解是中区和低区不管主立管还是支管管材和阀门配件承压可以小于1.6MPa,如果系统或者单个房间都以1.7MPa试压，会不会超过管件和阀门的压力，因为人为试压不当对阀门和管件造成损害失效。所以我理解的分区试压只能按照这个区的工作压力来试压。对不对？房间的试压只是检测管道有没有漏水，不作为一个系统，没有必要以系统压力来试压吧？（2011-3-12）

2011-4-22
想问一下各位有没有系统工作压力的简便算法。
原理我懂：给水系统所需压力即水泵扬程=系统高程+沿程水头损失+局部水头损失+最不利点流出水头。
系统高程和最不利点流出水头显然很好算，沿程和局部损失有没有简便的算法，这样方便我计算。
另外，空调水系统原理是一样的，有没有简便计算方法。
