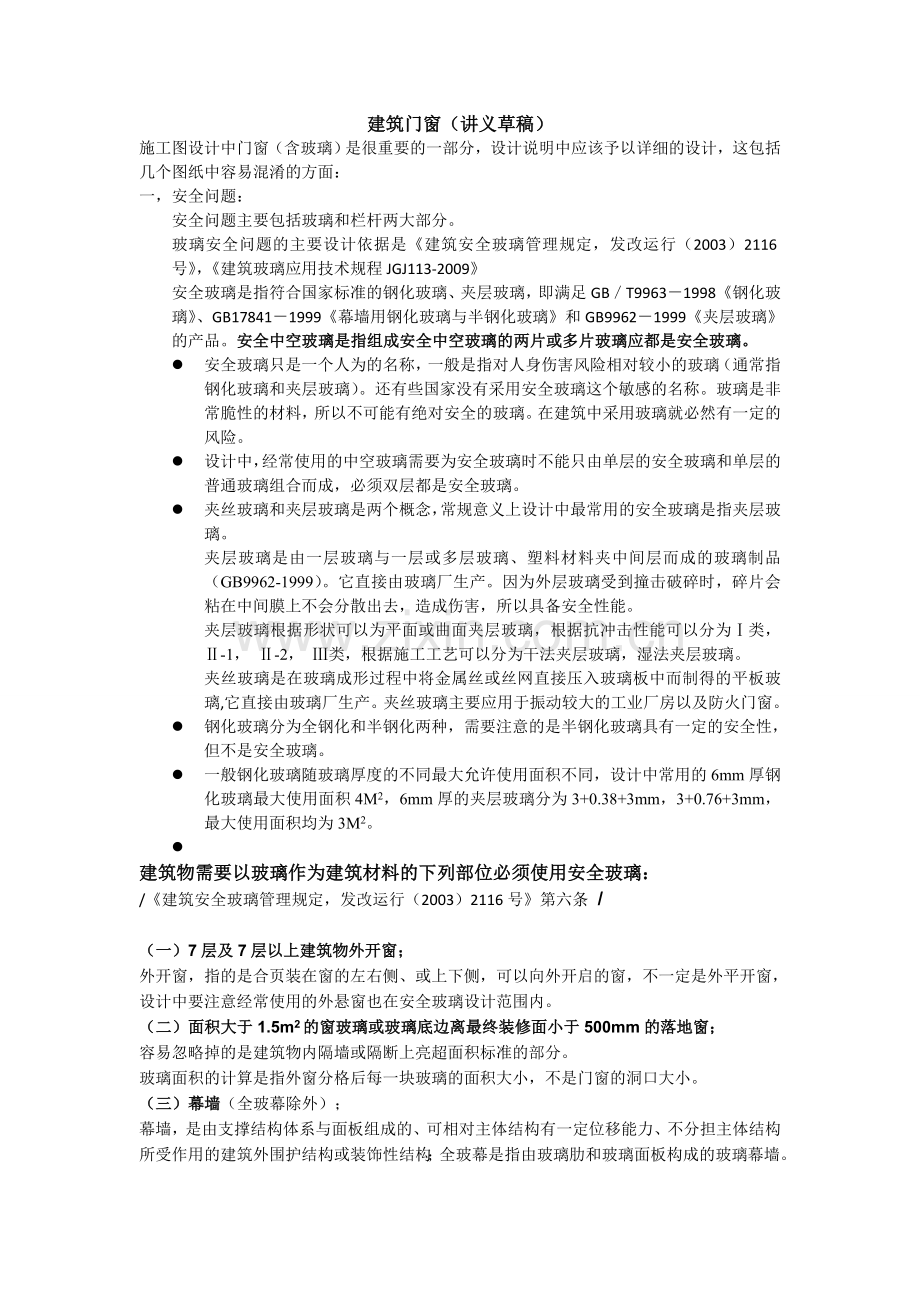

建筑门窗（讲义草稿）
施工图设计中门窗（含玻璃）是很重要的一部分，设计说明中应该予以详细的设计，这包括几个图纸中容易混淆的方面：
一， 安全问题：
安全问题主要包括玻璃和栏杆两大部分。
玻璃安全问题的主要设计依据是《建筑安全玻璃管理规定，发改运行（2003）2116号》，《建筑玻璃应用技术规程JGJ113-2009》
安全玻璃是指符合国家标准的钢化玻璃、夹层玻璃，即满足GB／T9963－1998《钢化玻璃》、GB17841－1999《幕墙用钢化玻璃与半钢化玻璃》和GB9962－1999《夹层玻璃》的产品。安全中空玻璃是指组成安全中空玻璃的两片或多片玻璃应都是安全玻璃。
l 安全玻璃只是一个人为的名称，一般是指对人身伤害风险相对较小的玻璃（通常指钢化玻璃和夹层玻璃）。还有些国家没有采用安全玻璃这个敏感的名称。玻璃是非常脆性的材料，所以不可能有绝对安全的玻璃。在建筑中采用玻璃就必然有一定的风险。
l 设计中，经常使用的中空玻璃需要为安全玻璃时不能只由单层的安全玻璃和单层的普通玻璃组合而成，必须双层都是安全玻璃。
l 夹丝玻璃和夹层玻璃是两个概念，常规意义上设计中最常用的安全玻璃是指夹层玻璃。
夹层玻璃是由一层玻璃与一层或多层玻璃、塑料材料夹中间层而成的玻璃制品（GB9962-1999）。它直接由玻璃厂生产。因为外层玻璃受到撞击破碎时，碎片会粘在中间膜上不会分散出去，造成伤害，所以具备安全性能。
夹层玻璃根据形状可以为平面或曲面夹层玻璃，根据抗冲击性能可以分为Ⅰ类，　　Ⅱ-1， Ⅱ-2， Ⅲ类，根据施工工艺可以分为干法夹层玻璃，湿法夹层玻璃。
夹丝玻璃是在玻璃成形过程中将金属丝或丝网直接压入玻璃板中而制得的平板玻璃,它直接由玻璃厂生产。夹丝玻璃主要应用于振动较大的工业厂房以及防火门窗。
l 钢化玻璃分为全钢化和半钢化两种，需要注意的是半钢化玻璃具有一定的安全性，但不是安全玻璃。
l 一般钢化玻璃随玻璃厚度的不同最大允许使用面积不同，设计中常用的6mm厚钢化玻璃最大使用面积4M2，6mm厚的夹层玻璃分为3+0.38+3mm，3+0.76+3mm，最大使用面积均为3M2。
l
建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃：
/《建筑安全玻璃管理规定，发改运行（2003）2116号》第六条 /

（一）7层及7层以上建筑物外开窗；
外开窗，指的是合页装在窗的左右侧、或上下侧，可以向外开启的窗，不一定是外平开窗，设计中要注意经常使用的外悬窗也在安全玻璃设计范围内。
（二）面积大于1.5m2的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗；
容易忽略掉的是建筑物内隔墙或隔断上亮超面积标准的部分。
玻璃面积的计算是指外窗分格后每一块玻璃的面积大小，不是门窗的洞口大小。
（三）幕墙（全玻幕除外）；
幕墙，是由支撑结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构；全玻幕是指由玻璃肋和玻璃面板构成的玻璃幕墙。

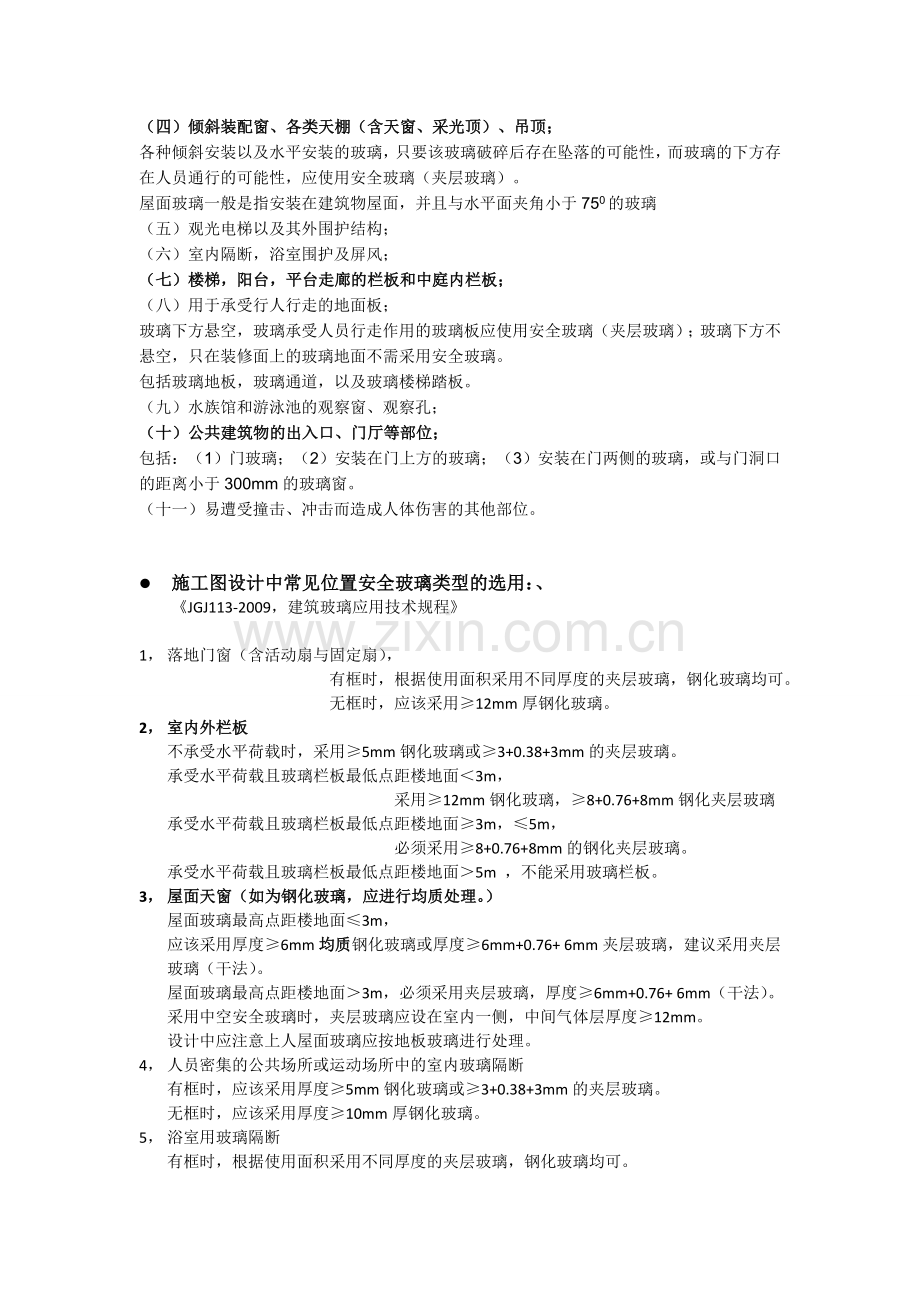

（四）倾斜装配窗、各类天棚（含天窗、采光顶）、吊顶；
各种倾斜安装以及水平安装的玻璃，只要该玻璃破碎后存在坠落的可能性，而玻璃的下方存在人员通行的可能性，应使用安全玻璃（夹层玻璃）。
屋面玻璃一般是指安装在建筑物屋面，并且与水平面夹角小于750的玻璃
（五）观光电梯以及其外围护结构；
（六）室内隔断，浴室围护及屏风；
（七）楼梯，阳台，平台走廊的栏板和中庭内栏板；
（八）用于承受行人行走的地面板；
玻璃下方悬空，玻璃承受人员行走作用的玻璃板应使用安全玻璃（夹层玻璃）；玻璃下方不悬空，只在装修面上的玻璃地面不需采用安全玻璃。
包括玻璃地板，玻璃通道，以及玻璃楼梯踏板。
（九）水族馆和游泳池的观察窗、观察孔；
（十）公共建筑物的出入口、门厅等部位；
包括：（1）门玻璃；（2）安装在门上方的玻璃；（3）安装在门两侧的玻璃，或与门洞口的距离小于300mm的玻璃窗。
（十一）易遭受撞击、冲击而造成人体伤害的其他部位。

l 施工图设计中常见位置安全玻璃类型的选用：、
《JGJ113-2009，建筑玻璃应用技术规程》

1， 落地门窗（含活动扇与固定扇），
有框时，根据使用面积采用不同厚度的夹层玻璃，钢化玻璃均可。
无框时，应该采用≥12mm厚钢化玻璃。
2， 室内外栏板
不承受水平荷载时，采用≥5mm钢化玻璃或≥3+0.38+3mm的夹层玻璃。
承受水平荷载且玻璃栏板最低点距楼地面＜3m，
采用≥12mm钢化玻璃，≥8+0.76+8mm钢化夹层玻璃
承受水平荷载且玻璃栏板最低点距楼地面≥3m，≤5m，
必须采用≥8+0.76+8mm的钢化夹层玻璃。
承受水平荷载且玻璃栏板最低点距楼地面＞5m ，不能采用玻璃栏板。
3， 屋面天窗（如为钢化玻璃，应进行均质处理。）
屋面玻璃最高点距楼地面≤3m，
应该采用厚度≥6mm均质钢化玻璃或厚度≥6mm+0.76+ 6mm夹层玻璃，建议采用夹层玻璃（干法）。
屋面玻璃最高点距楼地面＞3m，必须采用夹层玻璃，厚度≥6mm+0.76+ 6mm（干法）。
采用中空安全玻璃时，夹层玻璃应设在室内一侧，中间气体层厚度≥12mm。
设计中应注意上人屋面玻璃应按地板玻璃进行处理。
4， 人员密集的公共场所或运动场所中的室内玻璃隔断
有框时，应该采用厚度≥5mm钢化玻璃或≥3+0.38+3mm的夹层玻璃。
无框时，应该采用厚度≥10mm厚钢化玻璃。
5， 浴室用玻璃隔断
有框时，根据使用面积采用不同厚度的夹层玻璃，钢化玻璃均可。
无框时，应该采用厚度≥5mm厚钢化玻璃
6， 地板玻璃（必须使用夹层玻璃，如为钢化夹层玻璃，应进行均质处理。）
有框时，必须采用夹层厚度≥0.76的夹层玻璃。
无框时，必须采用≥10+0.76+10mm的均质钢化夹层玻璃。
7， 玻璃幕墙
玻璃幕墙是指面板为玻璃的幕墙，包括框支撑玻璃幕墙（明框，隐框，半隐框），点支撑玻璃幕墙，以及全玻璃幕（由玻璃肋和玻璃面板构成的纯玻璃幕墙结构）。
采用中空安全玻璃时，中间气体层厚度≥9mm。
框支撑玻璃幕墙采用夹层玻璃时，厚度应大于6mm+0.76+6mm，采用均质钢化玻璃时厚度应大于6mm；
点支撑玻璃幕墙应采用均质钢化玻璃，厚度应大于10mm，点支撑的全玻璃幕墙应采用均质钢化夹层玻璃，厚度应大于10mm+0.76+10mm
全玻璃幕墙采用夹层玻璃时，厚度应大于8mm+0.76+8mm，采用均质钢化玻璃时厚度应大于10mm；

l 钢化玻璃与夹层玻璃的区别
安全玻璃在价格上比较，夹层玻璃比钢化玻璃贵，一般5毫米厚的夹层玻璃价格在每平方米120元左右；而厚度为5毫米的钢化玻璃其价格在50元每平方米左右。
因此甲方和施工单位有时会要求设计院将安全玻璃的品种由夹层玻璃修改为钢化玻璃。

一般民用钢化玻璃是将普通玻璃通过热处理后急速冷却，使其强度提高3~5倍。可承受一定能量的外来撞击或温差变化而不破碎，即使破碎，也是整块玻璃碎成类似蜂窝状钝角小颗粒，不易伤人，从而具有一定的安全性。尽管如此，一旦破裂，此种玻璃并不能阻止玻璃撞击物的穿透而掉落到地上，如果碎片从高处落下，对下方的人和财物仍然会造成损害。
钢化玻璃的缺点是不能切割，需要在钢化前切好尺寸，且有“自爆”特性。钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆。自爆是钢化玻璃的特性，无可避免。为了降低自爆率，只能是优选玻璃原片和进行二次热处理。即使如此，也有一定的自爆率，一般在千分之三到千分之五。
所以在人流密集的公共建筑中，玻璃幕墙采用单片钢化玻璃时，一定要慎重对待，采取必要的安全措施，设计中建议内层采用夹层玻璃。
1.钢化玻璃要进行二次热处理。
2.幕墙下面设隔离带，不安排吸引行人和观众停留的设施。室内靠墙不设展位、餐饮、售货位置。室外停车位要离开墙根，墙根布置绿化或水池。
3.出入口设雨棚。
4.人流上空布置金属安全网。
5.贴防爆膜。
钢化玻璃不宜单独在天棚、天窗结构中使用，一旦玻璃破裂产生的“玻璃雨”可能会对下面的人群造成伤害，在这种情况下一般采用夹层玻璃。
钢化玻璃在生产过程会产生变形，影响光学性能，这在追求映像效果的幕墙方面应用时应注意。
可以理解钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。

钢化玻璃根据冷却介质可分为物理钢化和化学钢化；根据生产方法可分为垂直吊挂、水 平钢化和气垫钢化；根据品种可分为平面钢化、曲面钢化和区域钢化。平面钢化玻璃主要用于建筑门窗玻璃、隔墙等。弯钢化玻璃主要用于汽车车窗玻璃。半钢化玻璃主要用于暖房、温室、隔墙等的玻璃窗。区域钢化玻璃主要用于汽车风挡以及要求有安全性、耐热性的特殊场所。

半钢化玻璃是介于普通平板玻璃和钢化玻璃之间的玻璃品种，表面应力在24~69Mpa之间。它兼有钢化玻璃的部分优点，如强度高于普通玻璃，同时又回避了钢化玻璃平整度差，易自爆， 一旦破坏即整体粉碎等不如人意之弱点。半钢化玻璃破坏时，沿裂纹源呈放射状径向开裂，一般无切向裂纹扩展，所以破坏后仍能保持整体不塌落。半钢化玻璃可用于幕墙和外窗，可以制成钢化镀膜玻璃，其影像畸变优于钢化玻璃。但要注意，半钢化玻璃不属于安全玻璃范围。半钢化玻璃的生产过程与钢化玻璃相同，仅在淬冷工位的风压有区别，冷却能小于钢化玻璃。

夹层玻璃在碎裂的情况下将牢固的粘附在透明的粘结材料上而不飞溅或落下。
安全性：在受到外来撞击时，由于弹性中间层有吸收冲击的作用，可阻止冲击物穿透，即使玻璃破损，也只产生类似蜘蛛网状的细碎裂纹，其碎片牢固地粘附在中间层上，不会脱落四散伤人，并可继续使用直到更换。
防盗性：夹层玻璃非常坚韧，即使盗贼将玻璃敲裂，由于中间层同玻璃牢牢地粘附在一起，仍保持整体性，使盗贼无法进入室内。
隔音性：由于PVB中间膜具有对声波的阻尼功能，夹层玻璃能有效地抑制噪音的传播，特别是位于机场、车站、闹市及道路两侧的建筑物在安装夹层玻璃后，其隔音效果十分明显。
防紫外线性能：PVB中间膜能吸收掉99％以上的紫外线，从而保护了室内家具、塑料制品、纺织品、地毯、艺术品、古代文物或商品免受紫外线辐射而发生的褪色和老化。

钢化夹层玻璃是两片钢化安全玻璃通过夹层形成的钢化夹层安全玻璃。

夹层玻璃可以：
根据形状分类：平面夹层玻璃和曲面夹层玻璃。
根据用途不同分类：建筑用夹层玻璃和交通工具用夹层玻璃。
根据选用中间膜不同分类：普通无色透明夹层玻璃、彩色装饰夹层玻璃和功能夹层玻璃。
夹层玻璃适用于各类建筑，具体如下：
建筑法规要求使用安全玻璃的场所。如玻璃幕墙、采光顶、地板和楼梯及其扶手。
车站、机场等对隔音有特殊要求的场所。
银行、博物馆和展示厅等需要高防范等级场所。

二，外门窗的物理性能问题：
施工图建筑设计说明中门窗部分应该表述的内容包括：外门窗的主要物理性能（抗风压性能，水密性能，气密性能，保温性能，隔声性能，采光性能），所采用的门窗玻璃以及框料的材料，颜色，开启方式，安装方式（中装，外装，是否有附框），是否安装纱扇（住宅）等。
《建筑外门窗的气密性，水密性，抗风压性能分级及检测办法》已经有原来的GB/T7106，7107，7108合并成统一的GB/T7106-2008，抗风压性能指标，水密性能指标未变，气密性能指标由原来的5级修改细化为现行的8级，设计说明注意查核修改。

1， 气密性能：
气密性能是外门窗建筑节能重要的物理参数，也是节能设计标准的强制性条文要求。
北京市地方标准《公共建筑节能设计标准》DB11/687-2009，3.2.4条：外窗的气密性能不应低于现行国家标准《建筑外门窗气密，水密，抗风压性能分级及检测办法》GB/T7106-2008中规定的6级。（单位缝长分级指标值1.5 m3/m.h ≥q1＞1.0 m3/m.h，单位面积分级指标值4.5 m3/m2.h ≥q2＞3.0 m3/m2.h，基本相当于原标准的4级）
透明幕墙的气密性能不应低于现行国家标准《建筑幕墙》GB/T21086-2007中规定的2级。
北京市地方标准《居住建筑节能设计标准》DBJ11-602-2006，5.3.4条：应采用气密性级别高的外窗，其气密性等级不应低于原2002标准的4级，也就是现行2009标准的6级。与《公共建筑节能设计标准》DB11/687-2009是一致的。

设计中应根据项目所在地区的气候条件而定。
《公共建筑节能设计标准（GB 50189-2005）》4.2.10 外窗的气密性不应低于《建筑外窗气密性能分级及其检测方法》GB 7107规定的4级。
《铝合金节能窗（DBJT08-108-2008）》居住建筑1~6层的外窗及阳台门的气密性等级，不应低于现行国家标准《建筑外窗空气渗透性能分级及其检测方法》GB 7107 规定的3级；公共建筑外窗、7层及7层以上的居住建筑外窗和阳台门的气密性等级，不应低于该标准规定的4级。
《夏热冬冷地区居住建筑节能设计标准（JGJ 134-2001）》4.0.7 建筑物1～6层的外窗及阳台门的气密性等级，不应低于现行国家标准《建筑外窗空气渗透性能分级及其检测方法》GB 7107 规定的Ⅲ级；7层及7层以上的外窗及阳台门的气密性等级，不应低于该标准规定的Ⅱ级。
《夏热冬暖地区居住建筑节能设计标准（JGJ 75-2003）》4.0.11 居住建筑1～9层的外窗的气密性等级不低于3级，10层及10层以上的外窗的气密性等级不低于4级。
施工图设计中，在冬季室外平均风速≥3m/s的地区，设计中多层居住建筑的外窗气密性等级不应低于原3级，现4级（2.5≥q1＞1.5，7.5≥q2＞4.5），高层居住建筑以及公共建筑不应低于原4级，现6级（1.5≥q1＞0.5，4.5≥q2＞1.5）。

气密性能是指外窗在关闭状态下，阻止空气渗透的能力。衡量气密性能的指标是以标准状态下，窗内外压力差为10Pa时单位缝长空气渗透量q1和单位面积空气渗透量q2来作为评价指标。气密性能的好坏主要与框扇之间的密封程度有关。气密性能不但影响外窗的密封性能，而且还严重影响其水密性能、隔热保温性能、隔声性能。
常规意义上讲，塑钢窗的气密性能要高于铝合金窗；平开窗气密性能要高于推拉窗。

2， 水密性能：（新旧标准未变更分级指标）
建筑外窗水密性能的影响因素主要有：型材、窗扇开启方向、排水系统和气压平衡系统、窗体制作安装质量、密封件和附件质量、五金件质量等。
水密性分级指标是在稳定或波动加压状态下测试得到的严重渗水的压力差值指标。
北京市住宅一般要求不低于GB/T7106-2008中规定的3级，250Pa≤△P＜350Pa。
设计中如遇沿海地区或大风多雨地区时，应注意当地设计细则要求，如深圳，珠海。深圳要求建筑外窗，雨水渗漏性能不能低于250Pa，和北京市的要求是一样的。

3， 抗风压性能：（新旧标准未变更分级指标）
建筑物外门窗抗风压性能的设计依据是当地基本风压（50年一遇），
北京市多层住宅要求抗风压性能不低于4级（2.5KPa≤P3≤3.0KPa），中高层不低于5级（3.0KPa≤P3≤3.5KPa）。
抗风压性能是涉及建筑物安全问题的性能。
《建筑外窗抗风压性能分级及检测方法》对工程检验规定，主要受力构件的弯曲变形为其长度的1/300时风压数值为P1，其风压数值的2.5倍P3为该窗户承受的安全检测压力允许值，P3应大于或等于工程的风载荷标准值Wx。
对于沿海等风力大的地区以及高层建筑物应该特别注意。
部分地方有地方标准，如：上海市要求在工程招投标过程中，由建筑设计单位提出风荷载数值，门窗厂出具计算说明书。基本风压荷载值注意按GB50009-2001《建筑结构荷载规范》选用。
深圳市要求建筑物外门窗最低抗风压指标不得低于2500Pa，和北京市标准是一致的。

4， 空气声隔声性能
门窗的隔声性能采用的标准是《建筑门窗空气声隔声性能分级及监测办法》GB/T8485-2008。
设计中，一般要求是：
在现有以及规划快速路和主干路道路红线两侧50米范围内，新建，改扩建住宅，学校、医院等建筑物临路一侧的建筑外窗隔声量不低于GB/T8485-2008标准的3级标准（30~35db）；
在现有以及规划次干路和支路道路红线两侧50米范围内，新建，改扩建住宅，学校、医院等建筑物临路一侧的建筑外窗隔声量不低于GB/T8485-2008标准的2级标准（25~30db）；
其他建筑类型参照设计，设计说明中一般会注明建筑物外门窗的隔声性能不小于30db，常用的中空玻璃，夹层玻璃均能满足要求。

5， 保温性能与隔热性能
保温性能：
建筑物外门窗传热系数根据《建筑外门窗气密，水密，抗风压性能分级及检测办法》GB/T7106-2008共分为10级。
由于各地方住宅，公共建筑节能设计标准均不同，设计中需要根据当地标准以及建筑的体形系数，各向窗墙比执行，一般不需要标明分级指标，但必须要写清楚传热系数值。
最常见的门窗传热系数限值为3.0 w/m2.k，2.7/2.8 w/m2.k，2.4/2.3 w/m2.k。
关于整窗的传热系数值没有统一标准可以选用，设计中可以参考几个常见的铝合金门窗厂家的指标选用：
以断桥隔热铝合金型材双层中空玻璃为例：中空玻璃厚度为6+12A+6，K值能满足2.8 w/m2.k的要求，但当k值要求在2.3，2.4时，则只能采用LOW-E玻璃了。

关于LOW-E玻璃：
1， LOW-E玻璃属于镀膜玻璃的一种，镀膜玻璃最常见的有低辐射膜和热反射膜，低辐射镀膜玻璃就是LOW-E玻璃，所镀的膜层一般是以银为主的导电薄膜，表面辐射率低，膜层反射能力高，是一种节能玻璃。
LOW-E玻璃的生产方法有离线和在线两种，离线LOW-E玻璃可以做成双功能膜层组合，如双银LOW-E玻璃，但不能进行二次加工，不能单片使用。在线LOW-E玻璃可以二次加工，以满足不同建筑设计要求，可以单片使用。
2， 设计中要注意LOW-E玻璃低辐射膜的位置。
在线LOW-E玻璃单片使用时，在线LOW-E玻璃的膜面应放置于室内的一侧。
在以保温为主要节能目标的寒冷，严寒地区，中空玻璃外窗的在线LOW-E玻璃膜面应位于内层玻璃的外侧位置；
在以隔热为主要节能目标的地区，在线LOW-E玻璃膜面应位于外层玻璃的内侧位置。

隔热性能：
中国建筑气候区划为7个区，其中Ⅰ为严寒地区，Ⅱ为寒冷地区，Ⅲ为夏热冬冷地区，Ⅳ为夏热冬暖地区，Ⅴ为温和地区，Ⅵ，Ⅶ根据二级区划分为严寒和寒冷地区。
一般严寒与寒冷地区外窗应采用遮阳系数＞0.6的玻璃，在选择LOW-E玻璃时要兼顾这一点，常见的中空玻璃一般都能满足要求。

三， 外窗护栏问题：设计依据：《通则》6.6.3，6.10.3，《住规》5.1.5，5.2.2，3.7，3.9。
l 住宅：临空的窗台高度小于900时，需考虑安全防护措施。
公建：临空的窗台高度小于800时，需考虑安全防护措施。
l 防护措施有两种做法：
栏杆。（住宅栏杆注意采用垂直杆件，且垂直杆件净距不应大于110mm。）
窗下部设置相当于栏杆高度的固定窗。（注意作为防护措施的固定窗应该为厚度不小于3+0.38+3mm的夹层玻璃。）
l 防护措施的设置起算高度：
当窗台高度大于0.45时，护栏或固定窗扇的设计高度自本层楼地面起算。
当窗台高度不大于0.45时，护栏或固定窗扇的设计高度自窗台面起算。（可磴踏面指高度小于0.45，同时宽度大于0.22的凸出部位）
落地窗的护栏或固定窗扇的设计高度自本层楼地面起算。
l 凸窗（飘窗，宽窗台）：
住宅小区中，一般凡宽度大于0.22的窗台均视做可供人攀爬站立的窗台，护栏或固定扇的防护高度均应从窗台面起算，且护栏应贴窗设计。
民用建筑构成可踏面的条件，必须是同时满足“底部可踏部位≥0.22m,并且高度≤0.45m”。由于住宅必须考虑儿童长期使用的特殊要求，台面、横栏杆等即使宽度不满足大于或等于0.22m的要求，也会构成无意识攀爬的构造特性，会导致产生危险，因此住宅要更严格一些。
1， 凸窗防护从窗台面起计算，目的是“防止过低的宽窗台面使人容易爬上去而从窗户坠地”。要防范的主要对象是儿童，要注意杆件净距不应大于0.11m。
2， 护栏应贴窗设计。
3， 栏杆还有一点要特别注意的是：设计中住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆要防攀爬，垂直杆件净距不应大于0.11m；文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所也应该一样，这是经常忽略的。
一般，外飘窗（窗台低于500时）需要安全玻璃 + 贴窗栏杆
（扩展：凸窗的面积计算，以及利用凸窗常见面积计算隐藏的节点。）
关于凸窗的面积计算，目前北京尚无具体规定，一般凸窗高度小于2.2米不计入面积。住宅设计中，开发商要求利用凸窗“偷”面积是很常见的，常见做法有：
1， 把凸窗外墙无限度的外延，取得空间的延伸。
2， 落地凸窗，凸窗上部要求设有储存柜等构件使空间低于2.2米，使用时可拆。
3， 可局部拆卸的假凸窗，结构楼板外挑，上砌轻砌块的假凸窗窗台，使空间低于2.2米，使用时可拆。
注意《北京市居住建筑节能设计标准》，住宅北向不应采用凸窗。
l 阳台：
1，关于阳台，《住宅设计规范》3.7.3要求“低多层住宅栏杆净高不应低于1.05米，中高层、高层住宅的栏杆净高不应低于1.1米”，比窗台护栏高度要求0.9米高。规范编制的初衷是因为阳台往往三面临空，对栏杆的防护要求应该高些。对于封闭阳台，要注意封闭阳台栏杆也应该满足阳台栏杆净高要求，必要的安全防护措施不能降低标准，封闭阳台栏杆不能采用低窗台栏杆高度900的要求，而应该是相应的1050或1100mm。
2，另外，阳台如果采用落地玻璃的情况，原则上不能等同于低窗台只采用设置相当于栏杆高度的固定窗，应该设置栏杆。
常规意义上讲，住宅阳台的低窗台需要安全玻璃 + 栏杆。
l 另外还有常遇到的问题就是玻璃幕墙的栏杆问题
根据《玻璃幕墙工程技术规范》4.4.5，当与玻璃幕墙相邻的楼面外缘无实体墙时，应设置防撞措施。
根据《建筑玻璃应用技术规程》7.3.2，碰撞后可能发生高出人体或玻璃坠落的，应采用可靠护栏。
设计中，落地玻璃幕墙或玻璃幕墙外缘实体墙高度不符合规范时，应采用安全玻璃 + 栏杆。

四， 施工图设计常见问题：
1， 疏散门的开启方向
开向疏散走道以及楼梯间的门，注意门扇开启后不能影响走道，楼梯休息平台的实际有效疏散宽度。
疏散门的开启不能跨越变形缝。防火门应设置在楼层较多的一侧。
2， 卷帘门的卷帘盒高度以及实际有效高度值
参照09BJ13-4《钢制防火门窗防火卷帘》，要注意几个安装尺寸。
卷帘盒的安装高度一般需要500~700，钢制卷帘或是无机纤维复合卷帘，中装或是侧装，单轨还是双轨，这是常规的安装尺寸，除非与甲方定的厂家协商，一般应该满足。
中装与侧装的实际有效通行宽度是不一样的。中装需要考虑每侧150~200宽的导轨尺寸使得实际通行有效宽度比洞口尺寸小300~400。
在卷帘盒合理安装高度满足500~700的前提下，卷帘的帘头一般会下垂150左右，注意洞口实际高度，尤其是层高不富裕的地下车库。
3， 外窗的开启方向
北京市大于7层的住宅不能使用外平开窗。
中小学校需要注意使用内平开窗，方便学生擦窗劳动，但不能影响室内空间。

总工办
黄瑾瑜
2011，3
