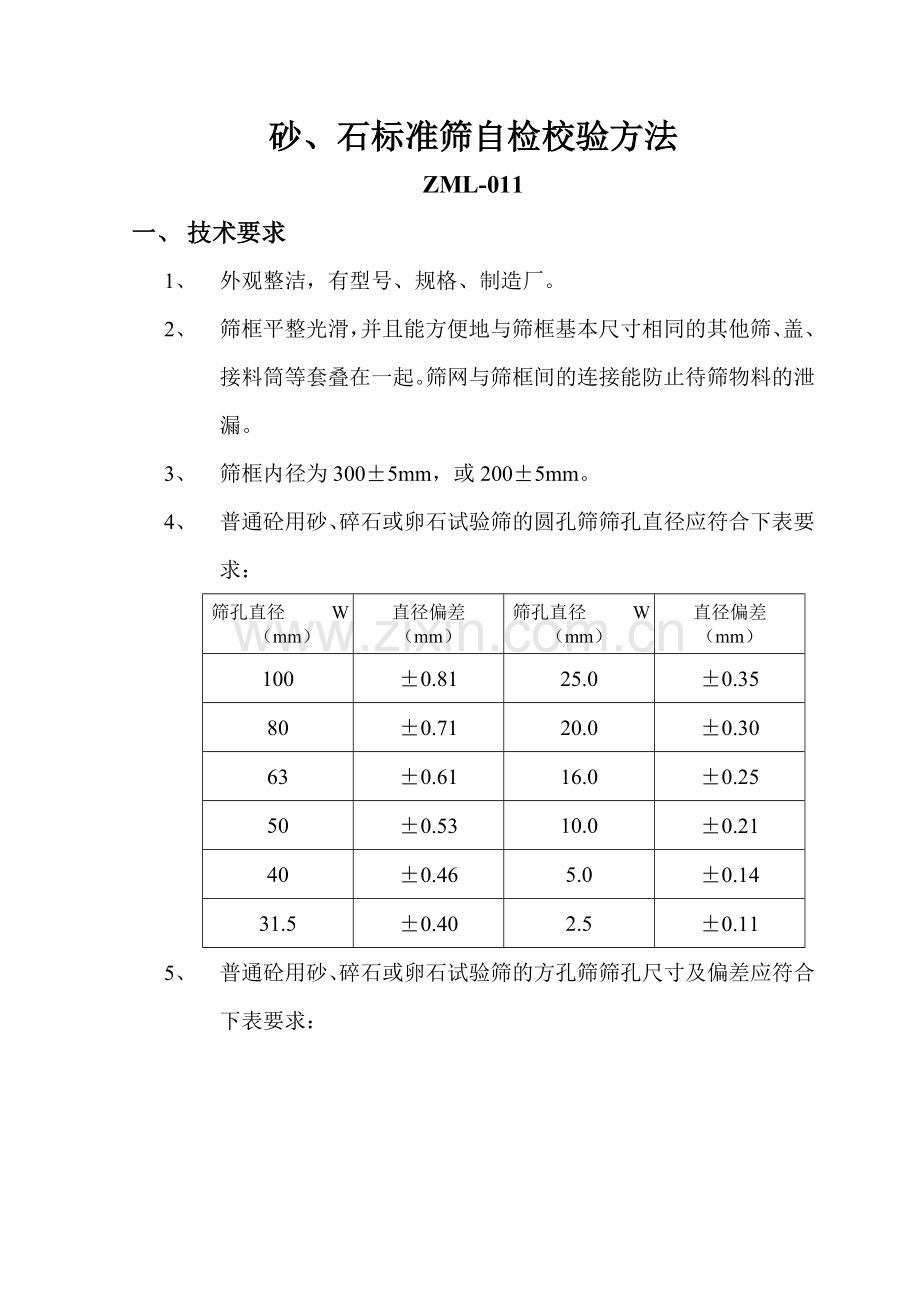

砂、石标准筛自检校验方法
ZML-011
一、 技术要求
1、 外观整洁，有型号、规格、制造厂。
2、 筛框平整光滑，并且能方便地与筛框基本尺寸相同的其他筛、盖、接料筒等套叠在一起。筛网与筛框间的连接能防止待筛物料的泄漏。
3、 筛框内径为300±5mm，或200±5mm。
4、 普通砼用砂、碎石或卵石试验筛的圆孔筛筛孔直径应符合下表要求：
筛孔直径 W（mm）
直径偏差 （mm）
筛孔直径 W（mm）
直径偏差 （mm）
100
±0.81
25.0
±0.35
80
±0.71
20.0
±0.30
63
±0.61
16.0
±0.25
50
±0.53
10.0
±0.21
40
±0.46
5.0
±0.14
31.5
±0.40
2.5
±0.11

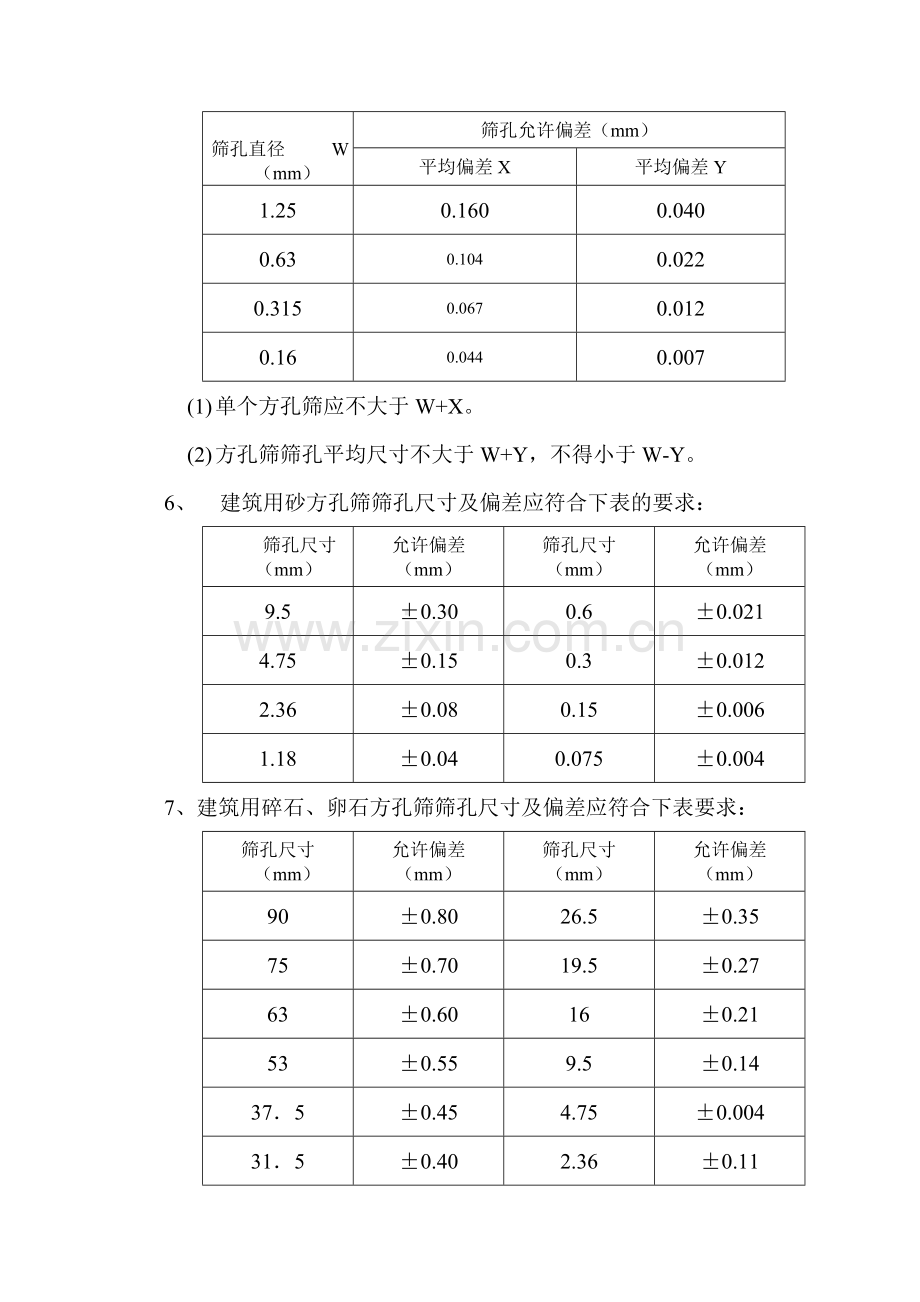

5、 普通砼用砂、碎石或卵石试验筛的方孔筛筛孔尺寸及偏差应符合下表要求：

筛孔直径 W（mm）
筛孔允许偏差（mm）
平均偏差X
平均偏差Y
1.25
0.160
0.040
0.63
0.104
0.022
0.315
0.067
0.012
0.16
0.044
0.007
(1) 单个方孔筛应不大于W+X。
(2) 方孔筛筛孔平均尺寸不大于W+Y，不得小于W-Y。
6、 建筑用砂方孔筛筛孔尺寸及偏差应符合下表的要求：
筛孔尺寸 （mm）
允许偏差 （mm）
筛孔尺寸 （mm）
允许偏差 （mm）
9.5
±0.30
0.6
±0.021
4.75
±0.15
0.3
±0.012
2.36
±0.08
0.15
±0.006
1.18
±0.04
0.075
±0.004
7、建筑用碎石、卵石方孔筛筛孔尺寸及偏差应符合下表要求：
筛孔尺寸 （mm）
允许偏差 （mm）
筛孔尺寸 （mm）
允许偏差 （mm）
90
±0.80
26.5
±0.35
75
±0.70
19.5
±0.27
63
±0.60
16
±0.21
53
±0.55
9.5
±0.14
37．5
±0.45
4.75
±0.004
31．5
±0.40
2.36
±0.11
二、 校验项目及条件
1、 校验项目
（1） 外观
（2） 筛框内径
（3） 筛孔尺寸
2、 验用器具
（1） 刻度放大镜：放大倍数40倍，测量精度0.01。
（2） 游标卡尺：量程300mm，分度值0.02mm。
（3） 钢直尺：量程300mm，分度值1.0mm。
（4） 水：20±5℃
三、 校验方法
1、 按技术要求对标准筛进行外观和资料检查。
2、 用游标卡尺测量筛框内径。
3、 普通砼用砂、碎石或卵石试验筛5mm以上筛孔用游标卡尺测量筛孔尺寸，测孔数应不少于总数的20%，5mm及以下筛孔用刻度放大镜检测，测孔数应不少40个。圆孔筛以单个测值与筛孔直径之差求直径偏差值，方筛孔以单个测值与筛孔尺寸的最大值为最大偏差，以40个测值的平均值与筛孔尺寸的偏差为平均偏差。
4、 建筑用砂、碎石或卵石试验筛4.75mm以上筛孔用游标卡尺测量筛孔尺寸，测孔数应不少于总数的20%，4.75mm及以下筛孔用刻度放大镜检测，测孔数应不少40个。以各种孔径中的最大值与最小值表示相应孔径的偏差范围。
四、 校验结果处理
全部校验项目均符合技术要求为合格。
五、 校验周期、记录与证书
校验周期应根据试验需要确定，最长不得超过24个月，校验记录格式见下表，校验证书格式见附录Ⅰ。

砂、石标准筛校验记录 ZML-011

送检单位 仪器偏号 校验号
项 目
校 验 数 据
结 果
外 观

1、 表面光洁、铭牌、合格证
2、 筛框与筛网连接
3、筛框内径 mm

筛孔尺寸
直径（mm）
偏差值（mm）
边长（mm）
偏差值（mm）

100
80
63
50
40
31.5
25.0
20.0
16.0
10.0
5.0
2.5

1.25
0.63
0.315
0.16

校验结论：

校验员 核验员

校验日期： 年 月 日
