声学要求.pdf

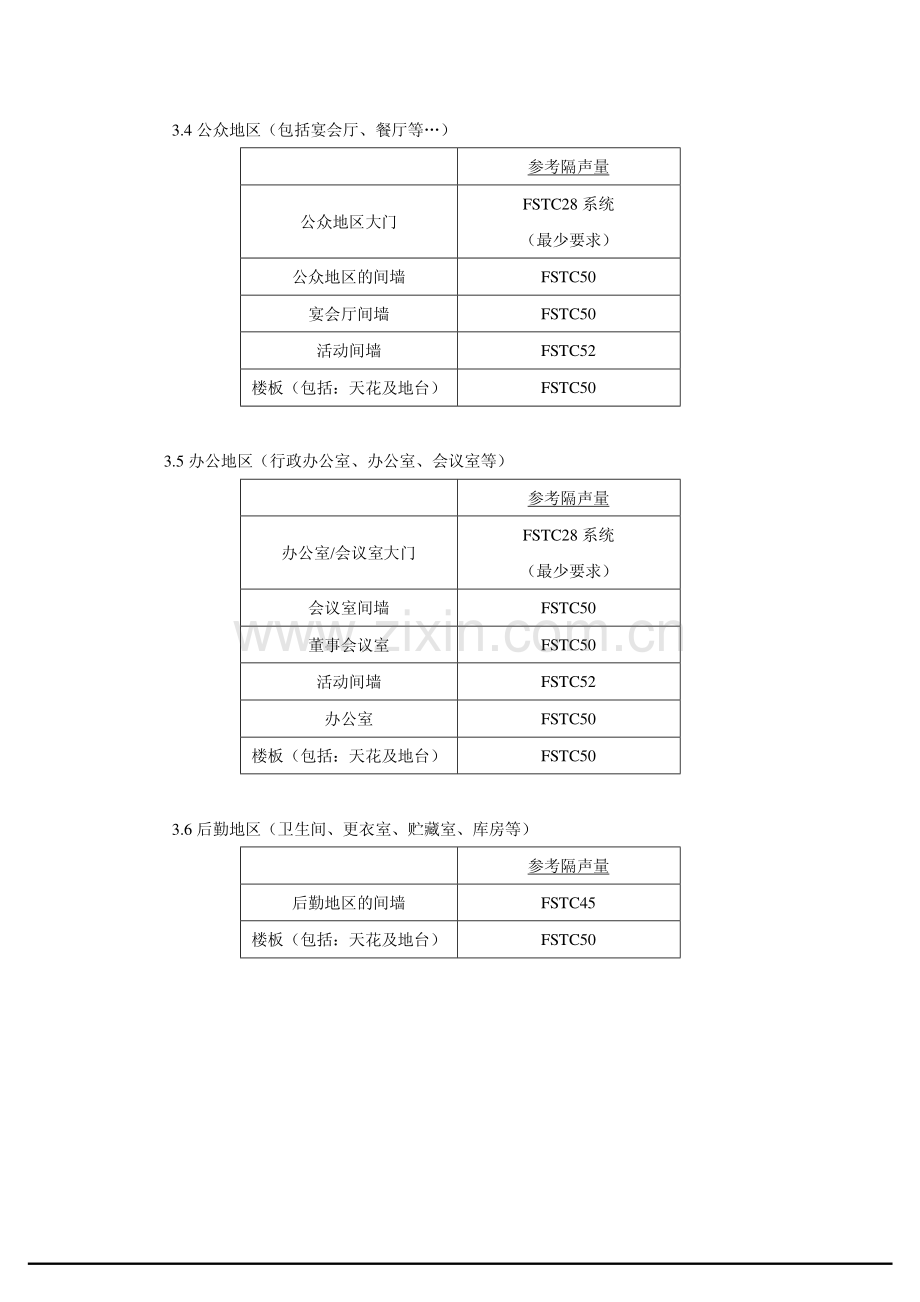

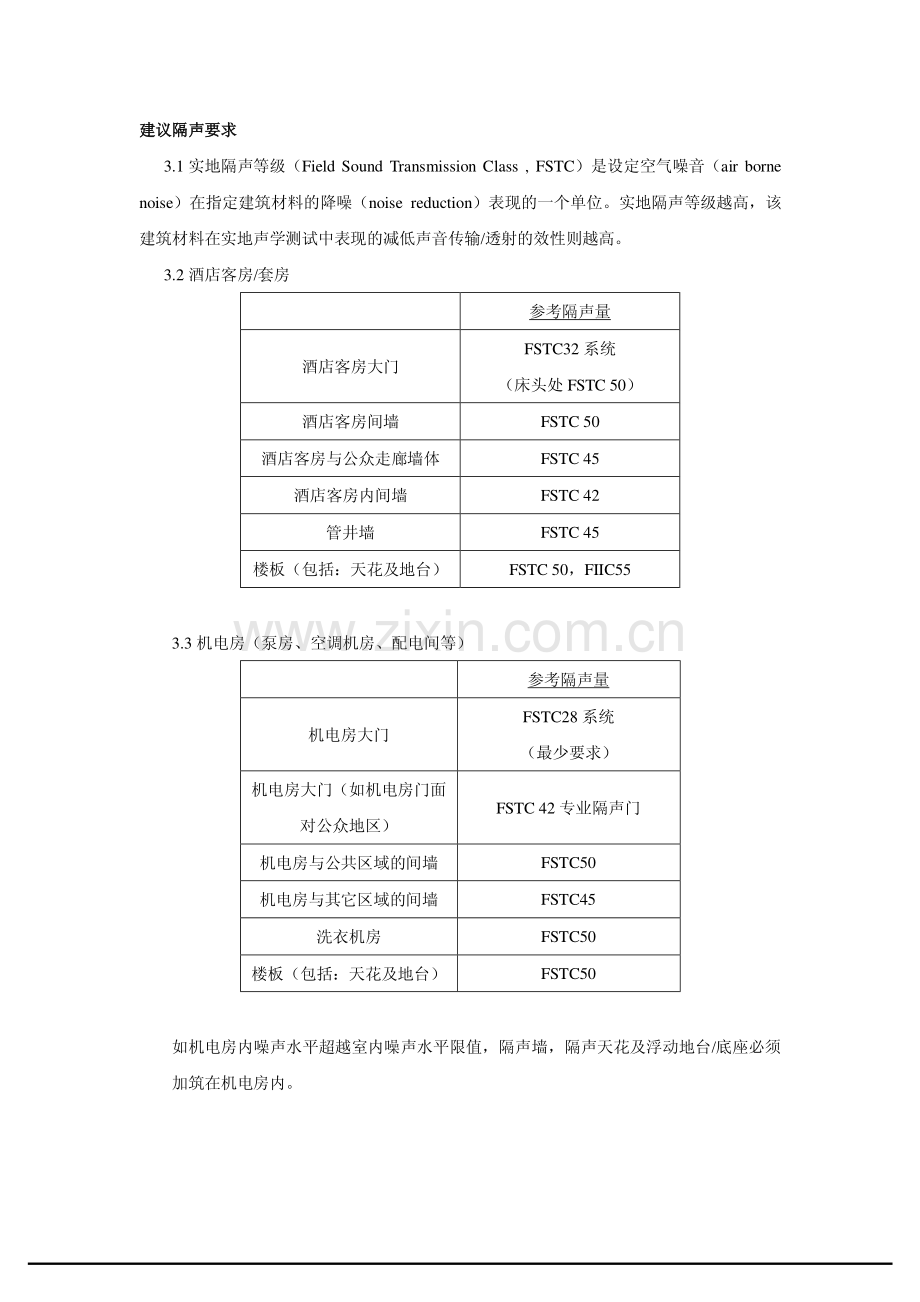

建议隔声要求建议隔声要求 3.1 实地隔声等级（Field Sound Transmission Class,FSTC）是设定空气噪音（air borne noise）在指定建筑材料的降噪（noise reduction）表现的一个单位。实地隔声等级越高，该建筑材料在实地声学测试中表现的减低声音传输/透射的效性则越高。3.2 酒店客房/套房 参考隔声量 酒店客房大门 FSTC32 系统（床头处 FSTC 50）酒店客房间墙 FSTC 50 酒店客房与公众走廊墙体 FSTC 45 酒店客房内间墙 FSTC 42 管井墙 FSTC 45 楼板（包括：天花及地台）FSTC 50，FIIC55 3.3 机电房（泵房、空调机房、配电间等）参考隔声量 机电房大门 FSTC28 系统（最少要求）机电房大门（如机电房门面对公众地区）FSTC 42 专业隔声门 机电房与公共区域的间墙 FSTC50 机电房与其它区域的间墙 FSTC45 洗衣机房 FSTC50 楼板（包括：天花及地台）FSTC50 如机电房内噪声水平超越室内噪声水平限值，隔声墙，隔声天花及浮动地台/底座必须加筑在机电房内。3.4 公众地区（包括宴会厅、餐厅等）参考隔声量 公众地区大门 FSTC28 系统（最少要求）公众地区的间墙 FSTC50 宴会厅间墙 FSTC50 活动间墙 FSTC52 楼板（包括：天花及地台）FSTC50 3.5 办公地区（行政办公室、办公室、会议室等）参考隔声量 办公室/会议室大门 FSTC28 系统（最少要求）会议室间墙 FSTC50 董事会议室 FSTC50 活动间墙 FSTC52 办公室 FSTC50 楼板（包括：天花及地台）FSTC50 3.6 后勤地区（卫生间、更衣室、贮藏室、库房等）参考隔声量 后勤地区的间墙 FSTC45 楼板（包括：天花及地台）FSTC50 3.7 适用建筑材料（门墙体地台）及隔声要求 隔声要求 建议采用建筑材料（门墙体地台）FSTC 50 墙体 236mm 加气混凝土砌块墙体 FSTC 45 墙体 220mm 双面石材角铁混凝土砌体墙体 200mm 混凝土砌体墙体 140mm 混凝土砌体墙体 FSTC 42 墙体 150mm 单面石材混凝土砌体墙体 FSTC 28 门系统 50mm毫米厚实心木门+专业声学门封条 FSTC 42 门系统 专业隔声门 双重门连隔声空间（共 FSTC 48）250 毫米厚实心木门+声学门封条（两扇门之间距离最少 1000 毫米）FSTC 50 楼板 最少 150 毫米厚混凝土层（混凝土密度：2400kg/m3）FIIC 55 楼板 最少 150 毫米厚混凝土层（密度：2400kg/cum）+专业隔振层 如采用地毯覆盖可达到 FIIC 53-55 的要求 如采用石材地面或木地面须加筑专业隔振层做法：5-10 毫米专业隔振层+精装修找平层+石材或实木地面材料 宴会厅活动隔墙（FSTC 52）宴会厅活动隔墙须提供权威机构检测报告并满足防火等相应要求；须预先考虑活动隔墙对结构荷载的要求；间墙结构系统规格间墙结构系统规格 1.引言 所有应应用的墙体系统须满足酒店声学标准，其细节技术要求如下：a)安装在砖墙内的导线管及插座须以水泥沙浆作填补；b)所有墙体须以地台的完成面至结构天花板方式承筑到顶；c)对于内装隔墙和高架地板上的电源插座、开关、电话及网通端子口等，须要采用弹性声学防火封堵密封胶保护；d)尽量避免风管/水管/导线管穿越墙体系统；2.墙体声学结构 墙体按照实地隔声量不同主要分为四种类型：隔声要求 墙体声学结构 墙体编号 FSTC 50 9mm+9mm 厚纸面石膏板+50mm宽钢龙骨+100mm 厚加气混凝土砌块+50mm宽钢龙骨+9mm+9mm厚纸面石膏板 W1 FSTC 45 20mm 石材+40mm 镀锌角铁+100mm 厚加气混凝土砌块+40mm镀锌角铁+20mm 石材 10mm 厚水泥砂浆+180mm 厚加气混凝土砌块+10mm 厚水泥砂浆 100mm厚加气混凝土砌块+20mm厚水泥砂浆+20mm 石材 W2 FSTC 42 20mm 石材+20mm厚水泥砂浆+100mm 厚加气混凝土砌块+10mm 厚水泥沙浆 W3 请注意 1.灰泥（密度：2000kg/m3）2.加气混凝土砌块墙（密度：700-800kg/m3）3.石膏板：（密度:700-800kg/m3）4.岩棉或玻璃棉（密度:48-60kg/m3）5.弹性声学防火封堵密封胶（密度:1500kg/m3）防火封堵贴片（密度:1480kg/m3）3.墙体实地声学表现 现场负责施工单位须确保墙体的实地声学表现，具体如下：间墙声学表现 墙体编号 实验室测试值 STC(1)(ASTM E900)实验室测试值 FSTC(2)(ASTM E336)W1 54 50 W2 49 45 W3 46 42 备注：（1）Sound Transmission Class （2）Field Sound Transmission Class （3）ASTM E90 标注：实验室测量建筑物隔墙和构件的空气声音传输损失的试验方法 样本房间墙安装完成后，业主/承包商须邀请项目声学顾问进行现场考察及实地声学测试（请注意：有关测试须依 ASTM E336 进行及计算）。其后，项目声学顾问提交实地声学测试报告，供业主参考。如果由于施工质量问题引致测试结果未能达标，有关承包商须依照报告中建议进行整改，并其后邀请项目声学顾问再次进行实地测试。所产生的工程费用须由承包商负责。SCALE 1:75
