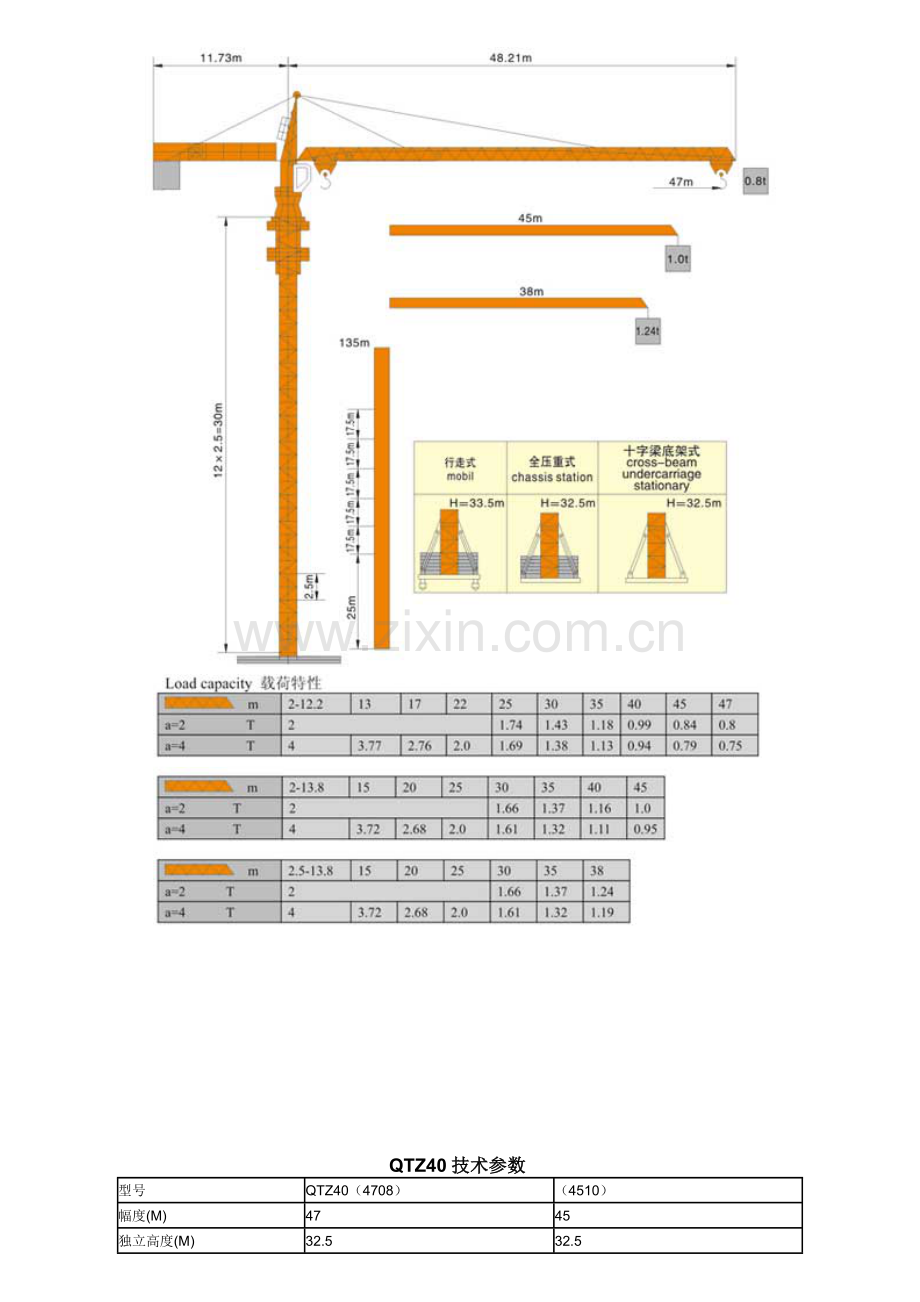

塔吊曲线图.doc

底架固定式
起重性能表:
 47米臂长 :
工作幅度
3 ~12.2
13
15
17
20
22.8
25
27
30
33
35
37
40
起重量
a=4
4
3.77
3.19
2.76
2.28
1.95
1.69
1.58
1.38
1.22
1.13
1.05
0.94
a=2
2
1.74
1.63
1.43
1.27
1.18
1.1
0.99
工作幅度
43
45
47

起重量
a=4
0.85
0.79
0.75

a=2
0.9
0.84
0.8

41米臂长 :
工作幅度
3 ~14.5
16
18
20
23
25
27
30
33
35
38
41
起重量
a=4
4
3.6
3.14
2.78
2.35
2.13
1.95
1.76
1.57
1.46
1.27
1.15
a=2
2
1.71
1.52
1.41
1.32
1.2

QTZ40技术参数
型号
QTZ40（4708）
（4510）
幅度(M)
47
45
独立高度(M)
32.5
32.5
最高高度(M)
135
135
最大起重量(T)
4
4
附墙架(道)
6
6
主肢材料
160×160×12 （角钢）
160×160×12 （角钢）
标准节截面尺寸
1.5×1.5 ×2.5
1.5×1.5 ×2.5
起升速度(a=2)m/min
70/35/10
70/35/10
回转速度r/min
0.6
0.6
变幅速度m/min
40/20
4020
底座形式
1.十字梁斜撑杆有压重式
2. 十字梁无压重式
3. 支腿式
1.十字梁斜撑杆有压重式
2. 十字梁无压重式
3. 支腿式

技术性能表 :
