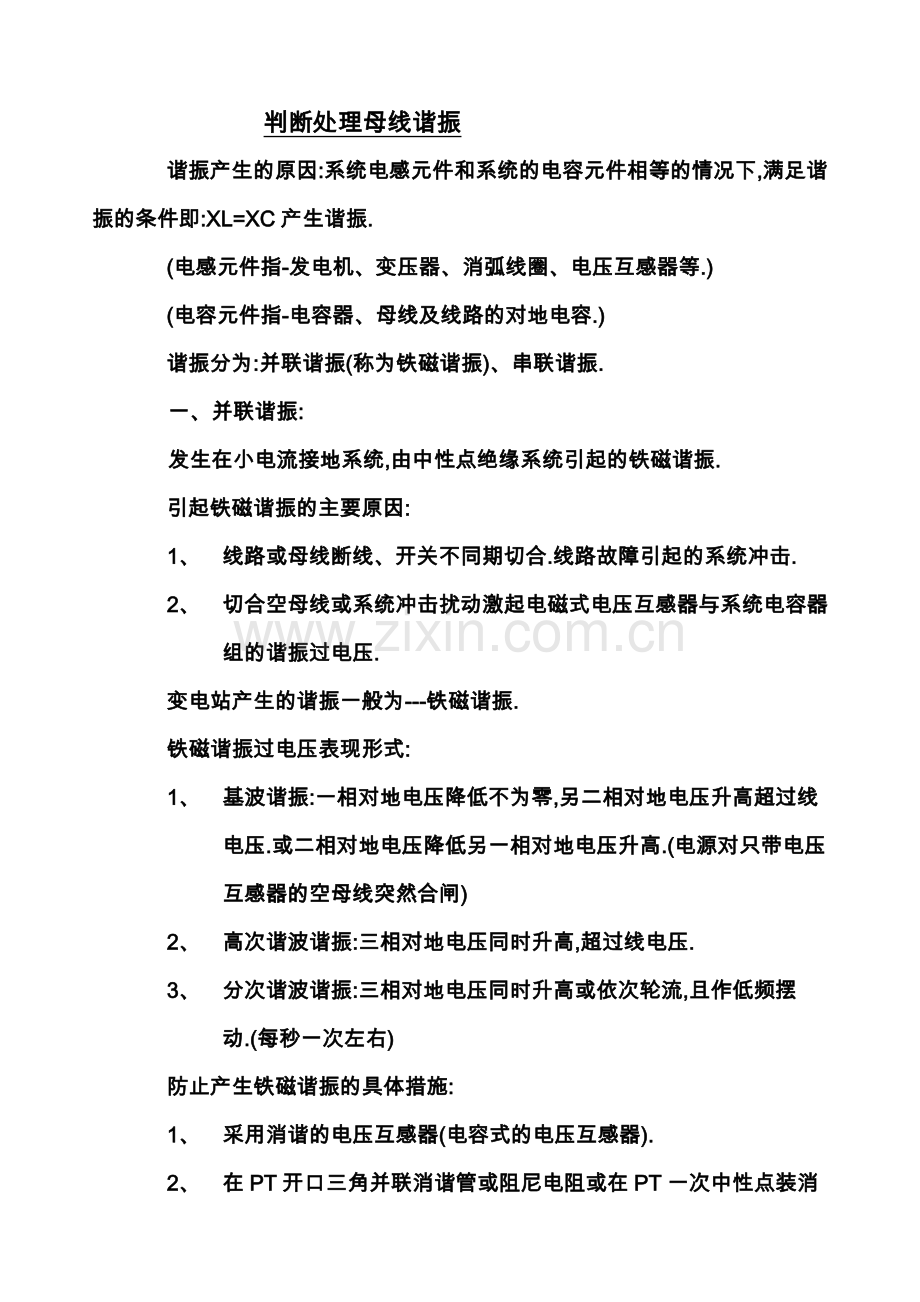

判断处理母线谐振
谐振产生的原因:系统电感元件和系统的电容元件相等的情况下,满足谐振的条件即:XL=XC产生谐振.
(电感元件指-发电机、变压器、消弧线圈、电压互感器等.)
(电容元件指-电容器、母线及线路的对地电容.)
谐振分为:并联谐振(称为铁磁谐振)、串联谐振.
一、并联谐振:
发生在小电流接地系统,由中性点绝缘系统引起的铁磁谐振.
引起铁磁谐振的主要原因:
1、 线路或母线断线、开关不同期切合.线路故障引起的系统冲击.
2、 切合空母线或系统冲击扰动激起电磁式电压互感器与系统电容器组的谐振过电压.
变电站产生的谐振一般为---铁磁谐振.
铁磁谐振过电压表现形式:
1、 基波谐振:一相对地电压降低不为零,另二相对地电压升高超过线电压.或二相对地电压降低另一相对地电压升高.(电源对只带电压互感器的空母线突然合闸)
2、 高次谐波谐振:三相对地电压同时升高,超过线电压.
3、 分次谐波谐振:三相对地电压同时升高或依次轮流,且作低频摆动.(每秒一次左右)
防止产生铁磁谐振的具体措施:
1、 采用消谐的电压互感器(电容式的电压互感器).

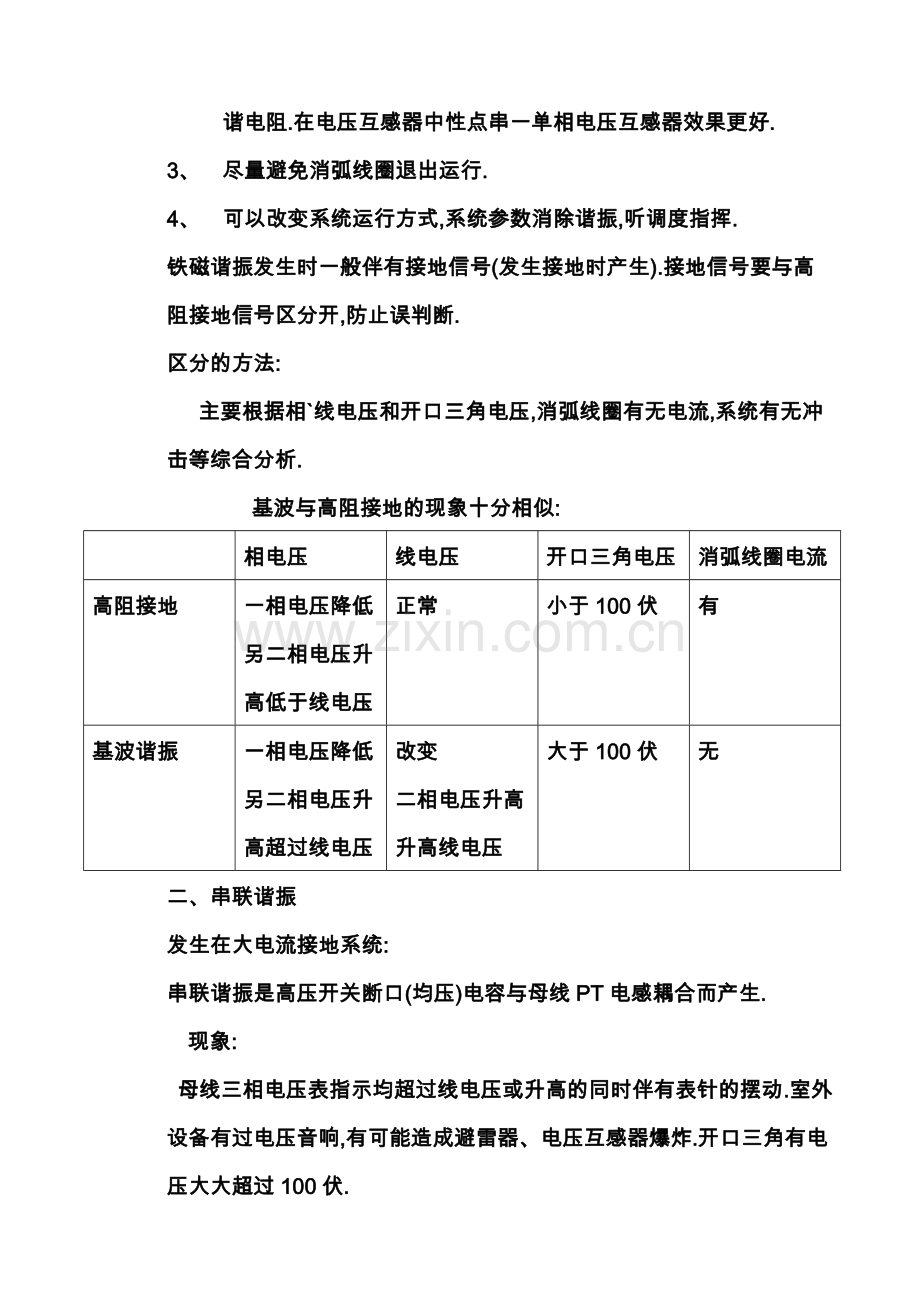

2、 在PT开口三角并联消谐管或阻尼电阻或在PT一次中性点装消谐电阻.在电压互感器中性点串一单相电压互感器效果更好.
3、 尽量避免消弧线圈退出运行.
4、 可以改变系统运行方式,系统参数消除谐振,听调度指挥.
铁磁谐振发生时一般伴有接地信号(发生接地时产生).接地信号要与高阻接地信号区分开,防止误判断.
区分的方法:
主要根据相`线电压和开口三角电压,消弧线圈有无电流,系统有无冲击等综合分析.
基波与高阻接地的现象十分相似:

相电压
线电压
开口三角电压
消弧线圈电流
高阻接地
一相电压降低另二相电压升高低于线电压
正常
小于100伏
有
基波谐振
一相电压降低另二相电压升高超过线电压
改变
二相电压升高升高线电压
大于100伏
无
二、串联谐振
发生在大电流接地系统:
串联谐振是高压开关断口(均压)电容与母线PT电感耦合而产生.
现象:
母线三相电压表指示均超过线电压或升高的同时伴有表针的摆动.室外设备有过电压音响,有可能造成避雷器、电压互感器爆炸.开口三角有电压大大超过100伏.
原因:
操作程序不对.在操作时只用开关的断口电容与空母线连接.
防止:合理倒闸操作可以避免.
即:倒母线、空充母线前,先将PT断开或先带出一部分负荷.
消除:合上带断口电容连接的开关,或送出负荷线路.

处理母线电压消失
母线电压消失是指母线本身无故障而失去的电源.
是由于电源线路跳闸母线失电,或出线故障该线断路器拒跳,引起的越级跳闸,造成母线失电.
