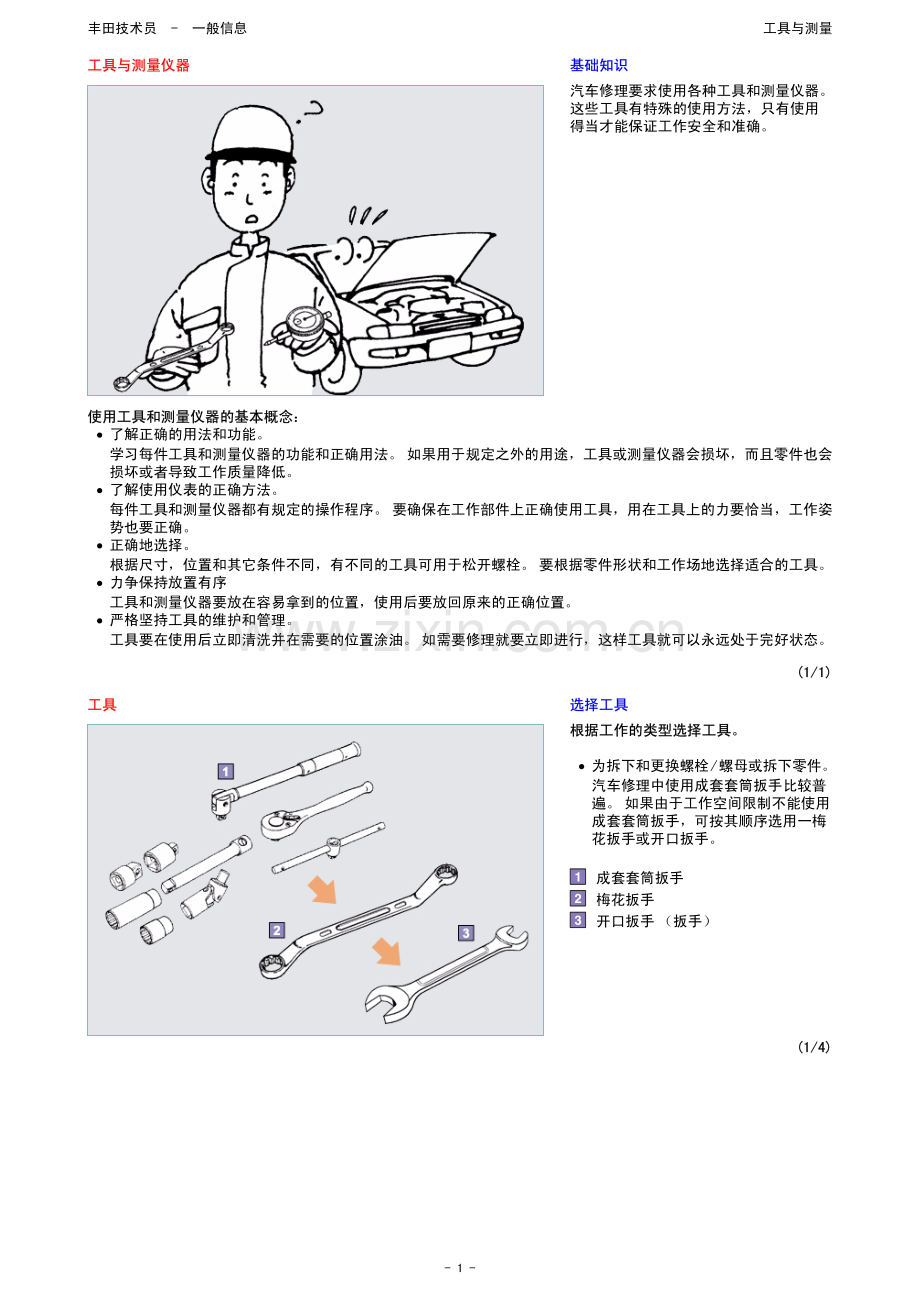

-1-丰田技术员-一般信息工具与测量工具与测量仪器工具与测量仪器基础知识基础知识汽车修理要求使用各种工具和测量仪器。这些工具有特殊的使用方法，只有使用得当才能保证工作安全和准确。使用工具和测量仪器的基本概念：使用工具和测量仪器的基本概念：了解正确的用法和功能。学习每件工具和测量仪器的功能和正确用法。如果用于规定之外的用途，工具或测量仪器会损坏，而且零件也会损坏或者导致工作质量降低。了解使用仪表的正确方法。每件工具和测量仪器都有规定的操作程序。要确保在工作部件上正确使用工具，用在工具上的力要恰当，工作姿势也要正确。正确地选择。根据尺寸，位置和其它条件不同，有不同的工具可用于松开螺栓。要根据零件形状和工作场地选择适合的工具。力争保持放置有序工具和测量仪器要放在容易拿到的位置，使用后要放回原来的正确位置。严格坚持工具的维护和管理。工具要在使用后立即清洗并在需要的位置涂油。如需要修理就要立即进行，这样工具就可以永远处于完好状态。(1/1)(1/1)工具工具选择工具选择工具根据工作的类型选择工具。根据工作的类型选择工具。为拆下和更换螺栓/螺母或拆下零件。汽车修理中使用成套套筒扳手比较普遍。如果由于工作空间限制不能使用成套套筒扳手，可按其顺序选用一梅花扳手或开口扳手。成套套筒扳手梅花扳手开口扳手（扳手）(1/4)(1/4)123-2-丰田技术员-一般信息工具与测量根据工作进行的速度选择工具。根据工作进行的速度选择工具。套筒扳手的用处在于它能旋转螺栓/螺母而不需要重新调整。这就可以迅速转动螺栓/螺母。套筒扳手可以根据所装的手柄以各种方式工作。注意：注意：1.棘轮手柄棘轮手柄适合在狭窄空间中使用。然而，由于棘轮的结构，它不可能获得很高的扭矩。2.滑动手柄滑动手柄要求极大的工作空间，但它能提供最快的工作速度。3.旋转手柄旋转手柄在调整好手柄后可以迅速工作。但此手柄很长，很难在狭窄空间使用。(2/4)根据旋转扭矩的大小选用工具。(2/4)根据旋转扭矩的大小选用工具。如果最后拧紧或开始拧松螺栓/螺母需要大扭矩，那么使用允许施加大力的扳手。注意：注意：可以施加的力的大小取决于扳手柄的长度。手柄越长，用较小的力得到的扭矩越大。如果使用了超长手柄，就有扭矩过大的危险，螺栓有可能折断。(3/4)(3/4)操作时的注意事项1.工具的大小和应用 确保工具的直径与螺栓/螺母的头部大小合适。使工具与螺栓/螺母完全配合。-3-丰田技术员-一般信息工具与测量2.用力强度 1 始终转动工具，以便拉动它。如果由于空间限制无法拉动工具，用手掌推它。3.用力强度 2已经拧的很紧的螺栓/螺母可以通过施加冲击力轻松松开。但是不能使用锤子和管子（用来加长轴）来增加扭矩。4.使用扭力扳手最后的拧紧始终用扭力扳手来完成，以便将其拧紧到标准值。(4/4)(4/4)-4-丰田技术员-一般信息工具与测量套筒（成套套筒扳手）套筒（成套套筒扳手）成套套筒扳手成套套筒扳手这种工具根据工作条件装上不同手柄和套筒后可以很轻松地拆下并更换螺栓/螺母。应用应用这种工具利用一套套筒扳手夹持住螺栓/螺母，将其拆下或更换。1.套筒尺寸1.套筒尺寸有大和小两种尺寸。大的一种可以获得比小的一种更大的扭矩。2.套筒深度2.套筒深度有两种类型标准的和深的，后者比标准的深 2 至 3 倍。较深的套筒可用于螺栓突出的螺帽，而不适于用标准型套筒。3.钳口 3.钳口 有两种类型双六角形和六角形的。六角部分与螺栓/螺母的表面有很大的接触面，这样就不容易损坏螺栓/螺母的表面。(1/1)(1/1)套筒接合器(成套套筒扳手)套筒接合器(成套套筒扳手)应用应用用作一个改变套筒方形套头尺寸的连接器。注意：注意：超大力矩会将负载施加在套筒本身或小螺栓上。力矩要根据规定的拧紧极限施加。套筒接合器（大小）套筒接合器（小大）小尺寸套筒大尺寸套筒(1/1)(1/1)万向节(成套套筒扳手)万向节(成套套筒扳手)应用应用套筒的方形套头部分可以前后或左右移动，手柄和套筒扳手之间的角度可以自由变化，使其成为在有限空间内工作的有用工具。注意：注意：1.不要使手柄倾斜较大角度来施加扭矩。2.勿用于风动工具。球节由于不能吸收旋转摆动而脱开，并造成工具、零件或车辆损坏。(1/1)(1/1)1234-5-丰田技术员-一般信息工具与测量加长杆(成套套筒扳手)加长杆(成套套筒扳手)应用 应用 1.可用于拆下和更换装得太深不易接触的螺栓/螺母。2.加长杆也用于将工具抬离平面一定高度，便于使用。(1/1)(1/1)旋转手柄(全套套筒扳手)旋转手柄(全套套筒扳手)应用应用此手柄用于拆下和更换要求用大力矩的螺栓/螺母。套筒扳手头部可作铰式移动，这样可以调整手柄的角度使与套筒扳手相配合。手柄滑动，允许改变手柄长度。注意：注意：滑移手柄直到其碰到使用前的锁紧位置。如果不在锁紧位置上，手柄在工作时可以滑进滑出。这样会改变技师的工作姿势并造成人身伤害。(1/1)(1/1)滑动手柄(成套套筒板手)滑动手柄(成套套筒板手)应用应用通过滑动套筒的套头部分，手柄可以有两种使用用法。1.L-形1.L-形:改进扭矩2.T-形2.T-形:增加速度(1/1)(1/1)-6-丰田技术员-一般信息工具与测量滑动手柄(成套套筒扳手)滑动手柄(成套套筒扳手)施加施加1.将锁紧手柄往右转可以拧紧螺栓/螺母，往右转可以松开它们。2.螺栓/螺帽可以不需要使用套筒扳手而单方向转动。3.套筒扳手可以以小的回转角锁住，可以在有限的空间中工作。注意：注意：不要施加过大扭矩。这可能损坏棘爪的结构。拧松拧紧(1/1)(1/1)梅花扳手梅花扳手应用应用用在补充拧紧和类似操作中，因其可以对螺栓/螺母施加大扭矩。1.因为扳手钳口是双六角形的，可以容易地装配螺栓/螺母。这可以在一个有限空间内重新安装。2.由于螺栓/螺母的六角形表面被包住，因此没有损坏螺栓角的危险，并可施加大扭矩。3.由于轴是有角度的，因此可用于在凹进空间里或在平面上旋转螺栓/螺母。(1/1)(1/1)开口扳手(扳手)开口扳手(扳手)应用应用用在不能用成套套筒扳手或梅花扳手拆除或更换螺栓/螺母的位置。1.扳手钳口以一定角度与手柄相连。这意味着通过转动开口扳手（扳手），可在有限空间中进一步旋转。2.为防止相对的零件也转动，如在拧松一根燃油管时，用两个开口扳手去拧松一个螺母。3.扳手不能提供较大扭矩，由此不能用于最终拧紧*。注意：注意：不能在扳手手柄上接套管。这会造成超大扭矩，损坏螺栓或开口扳手（扳手）。*最终拧紧：最终拧紧螺栓/螺母。(1/1)(1/1)12-7-丰田技术员-一般信息工具与测量可调扳手可调扳手应用应用适用于尺寸不规则的螺栓/螺母或压紧SST（专用维修工具）。旋转调节螺丝改变孔径。一个可调扳手可用来代替多个开口扳手（扳手）。不适于施加大扭矩。操作指导操作指导转动调节螺杆，使孔径与螺栓/螺母头部配合完好。注意：注意：使调节钳口在旋转方向上来转动扳手。如果不用这种方法转动扳手，压力将作用在调节螺杆上，使其损坏。(1/1)(1/1)火花塞扳手火花塞扳手应用应用此工具专用于拆卸及更换火花塞。有大小两种尺寸，要配合火花塞尺寸。扳手内装有一块磁铁，用以保持住火花塞。注意：注意：1.磁性可保护火花塞，但仍要小心不要使其坠落。2.为确保火花塞正确地插入，首先要用手仔细地旋转它。（参考：规定扭矩 180200 kgcm)(1/1)(1/1)螺丝刀螺丝刀应用应用用于拆卸和更换螺钉。分正负型号，取决于尖部的形状。指导 指导 1.使用尺寸合适的螺丝刀，与螺钉的槽大小合适。2.保持螺丝刀与螺钉尾端成直线，边用力边转动。注意：注意：切勿用锂鱼钳或其它工具过度施加扭矩。这可能刮削螺钉的凹槽或损坏螺丝刀尖头。(1/1)(1/1)-8-丰田技术员-一般信息工具与测量参考：按照用途选择螺丝刀。参考：按照用途选择螺丝刀。虽然普通螺丝刀使用最为频繁，但以下型号的螺丝刀也在不同用途下得以使用：穿透螺丝刀穿透螺丝刀用于上紧固定螺钉。短柄螺丝刀短柄螺丝刀可用在有限的空间内拆卸并更换螺钉。方柄螺丝刀方柄螺丝刀可用在需要大扭矩的地方。精密镙丝刀精密镙丝刀可用以拆卸并更换小零件。尾端全部穿透手柄。尾端是方的。(1/1)(1/1)尖嘴钳尖嘴钳应用应用用在密封的空间里操作或夹紧小零件。钳子是长而细的，使其适于在密封空间里使用。包括一个朝向颈部的刀片，可以切割细导线或从电线上去掉绝缘层。注意：注意：切勿对钳子头部施加过大的压力。它们可以成 U 字形打开，使其不能用以做精密工作。变形变形前(1/1)(1/1)鲤鱼钳鲤鱼钳应用应用用以夹东西。改变支点上的孔的位置使钳口打开的程度可以调节。可用钳口夹紧或拉动。可在颈部切断细导线。注意：注意：在用钳子夹紧前，须用防护布或其它防护罩遮盖易损坏件。(1/1)(1/1)ABCD1212-9-丰田技术员-一般信息工具与测量剪钳(钳子)剪钳(钳子)应用应用用于切割细导线。由于刀片尖部为圆形，它可用以切割细线，或者只要选择所需的线从线束中切下。注意：注意：不能用以切割硬的或粗的线。这样做会损坏刀片。(1/1)(1/1)锤子锤子应用应用可通过敲击来拆卸和更换零件，并且根据声音来测试螺栓的松紧度。有以下类型可供使用，它取决于应用或材料。球头销锤子球头销锤子有铸铁头部。塑料锤塑料锤有塑料头部，用于必须避免撞坏物件的地方。检修用锤检修用锤用带有细长柄的小锤子，根据敲击时的声音和振动来测试螺栓/螺母的松紧度。指导指导通过直接敲击打进去。例)用以拆卸和更换销子。通过直接敲击拆卸。例为)用以分开盖和壳体。通过间接敲击拆卸。轻轻地敲击螺栓。例）用以检查螺栓的松紧度。（学习区别敲击声。）(1/1)(1/1)123123-10-丰田技术员-一般信息工具与测量黄铜棒黄铜棒应用应用防止锤子损坏的支撑工具。用黄铜制成，所以不会损坏零件(因为零件变形前它将会变形)注意：注意：如果尖头变形，用磨床研磨。(1/1)(1/1)垫片刮刀垫片刮刀应用应用用于拆卸气缸盖垫片，液态密封剂，胶粘物以及表面上的其它东西。指导指导1.刮的效果取决于刀片方向:(1)由于刀刃切入垫片，刮的效果会更好些。但是，容易刮到表面。(2)刀刃未很好地切入垫片，意味着难以获得整齐的效果。但是，被刮的表面未被损坏。2.当使用在易于破损的表面上时，刮刀应包裹塑料带（除刀片外）。注意：注意：切勿把手放在刀片前。刀片可能会伤害你。切勿在磨床上把刀片磨得太快。经常在油石上磨刀片。(1/1)(1/1)中心冲头中心冲头应用应用用以给零件作标记。刀刃淬火硬化。注意：注意：1.作标记时切勿用力太重。2.刀刃用油石来保养。(1/1)(1/1)-11-丰田技术员-一般信息工具与测量销冲头销冲头应用应用用于拆卸和更换销子并调节销子。冲头尖端已淬火硬化。冲头尖端的两个尺寸与所有销配合。装一个橡胶缓冲垫，确保在敲击时零件不会损坏。指导 指导 对销子垂直用力。也可以将橡胶缓冲垫覆盖在冲头和销上，并且边用力边固定销。(1/1)(1/1)风动工具风动工具风动工具风动工具风动工具使用压缩空气，并用于拆卸和更换螺栓/螺母。它们能使工作很快完成。操作警告 操作警告 1.永远在正确的气压下是使用。（正确值：686kPa(7kg/cm2)2.定期检查风动工具并用风动工具油润滑和防锈。3.如果用风动工具从螺丝上完全取下螺母，则旋转力可使螺母飞出。4.往往先用手将螺母对准螺钉。如果一开始就打开风动工具，则螺纹会被损坏。注意不要拧得过紧。使用较小的力拧紧。5.最后，使用扭矩扳手检查紧固扭矩。(1/1)(1/1)专用套筒销O 形圈冲击式风动扳手冲击式风动扳手应用应用用于要求较大扭矩的螺栓/螺母。1.扭矩可调到 4-6 级。2.旋转方向可以改变。3.与专用的套筒扳手结合使用。专用的套筒扳手经过专门加工，其特点是能防止零件从传动装置上飞出。切勿使用专用套筒扳手以外的其它套筒扳手。注意：注意：在操作时必须用两只手握住工具。因为按按钮释放大的扭矩，可能引起振动。提示：提示：扭矩调整按钮和旋转方向按钮的位置和形状因制造厂的不同而不同。(1/1)(1/1)123-12-丰田技术员-一般信息工具与测量棘轮式风动扳手棘轮式风动扳手应用应用用于不需要大扭矩的螺栓/螺母的快速拆卸和更换。1.可改变旋转方向2.可与套筒、加长杆等结合使用。3.在没有压缩空气的情况下使用时，其使用方法与棘轮扳手相同。注意：注意：确保排风口不会对着螺栓、螺母、小零件、机油或废物。提示：提示：不能调整扭矩。(1/1)(1/1)测量仪器测量仪器取得精确的测量值取得精确的测量值用测量仪器诊断车辆状态，其方法是检查零件尺寸和调整状态是否和标准值符合，并且检查车辆或发动机零件是否正常发挥作用。测量前检查要点：1.清洁被测部件和测量仪器测量前检查要点：1.清洁被测部件和测量仪器废物或机油可能导致测量值的误差。测量前应清洁表面。2.选择适合的测量仪器2.选择适合的测量仪器按照要求的精度水平选择测量仪器。反面示例：用游标卡尺测量活塞外径。测量精度：0.05mm要求精度：0.01mm3.零校准3.零校准检查零刻度是否对准其正确的位置。零校准是正确测量的基础。4.测量仪器的维修 4.测量仪器的维修 定期地进行维修和校准。如果坏了切勿使用。(1/3)(1/3)12-13-丰田技术员-一般信息工具与测量取得精确的实测值取得精确的实测值在测量时注意的要点 1.测量仪器与被测零件呈直角。在测量时注意的要点 1.测量仪器与被测零件呈直角。朝向被测零件移动测量仪器的同时，压紧测量仪器与零件成直角。2.使用适当的量程。2.使用适当的量程。当测量电压或电流时，从高量程开始再往下调。从量程合适的表盘上读出测量值。3.读取测量值时 3.读取测量值时 确保你的眼睛视线与表盘和指针成直角。(2/3)(2/3)注意：注意：1.切勿坠落或敲击仪器，换句话说就是撞击。这些工具是精密仪器，可能要损坏结构内部零件。2.避免使用或存放在高温下或高湿度下。测量值误差可能在高温、高湿度下发生。如果受到高温影响，工具本身会变形。3.工具使用后要清洁，并按原状放置。工具只有在清除油污和废物后才可存放。所有使用的工具必须按其原状归位，任何带有专用箱的仪器必须放回其箱内。测量工具必须放在规定的地方。如果要长时间存放工具，则需在必要的地方涂刷防锈油，并且取下电池。(3/3)(3/3)-14-丰田技术员-一般信息工具与测量扭矩扳手扭矩扳手应用应用用以拧紧螺栓/螺母达到规定的转矩。1.预置型1.预置型通过旋转套筒可预设所要求的扭矩。当螺栓在这些条件下拧紧时，会听到咔嗒声它表明已达到规定扭矩。2.板簧式(1)标准式2.板簧式(1)标准式转矩扳手通过弯曲梁板，借助作用到旋转手柄上的力进行操作，此梁由钢板弹簧制成。作用力可通过指针和刻度读出，以便取得规定的扭矩。(2)小扭矩(2)小扭矩最大值约 0.98Nm。用于测量预负荷。指导指导用其它扳手在扭矩扳手拧紧前预先拧紧，这样工作效率好。如果从一开始就用扭矩扳手拧紧，则工作效率较差。*预先拧紧：在最终拧紧前，暂时拧紧螺栓/螺母。(1/2)(1/2)注意：注意：1.如果拧紧几个螺栓，在每个螺栓上均匀施加扭力，重复 2 或 3 次。2.如果专用维修工具与转矩扳手一起使用，则要按照修理手册中的说明计算扭矩。3.钢板弹簧型的注意事项：(1)使用到扭矩扳手上刻度的 50%70%量程，以便施加均匀的力。(2)不要用力太大使手柄接触到杆。如果压力不是作用在销上，则不能获得精确的扭矩测量值。(2/2)(2/2)-15-丰田技术员-一般信息工具与测量T=带有加长工具的扭矩扳手读数。Nm kgfcmT=规定的拧紧扭矩 Nm kgfcmL1=加长工具的长度 cmL2=扭矩扳手的长度 cm参考：扭矩计算参考：扭矩计算带有加长工具的扭矩扳手的拧紧扭矩：1.接上加长工具可以增加扭矩扳手的有效长度。如果使用这种组合来拧紧螺栓/螺母，直到在扭矩扳手上读出规定扭矩，那么实际扭矩会超过规定的拧紧扭矩。2.除了规定的拧紧扭矩外，修理手册列出典型的扭矩扳手的 T 读数。如果没有同类型的扭矩扳手，通过计算公式可取得扭矩扳手的读数。3.举例说明修理手册中一些值。标准值：T=80Nm 816kgfcm(规定拧紧扭矩)T=65Nm 663kgfcm（带有加长工具的扭矩扳手 1300F 读数。）4.公式：T=Tx L2/(L1+L2)(1/1)(1/1)游标卡尺游标卡尺应用应用游标卡尺可测量长度，外径，内径和深度。量程量程0 150，200，300mm测量精度测量精度0.05mm测量爪内径测量爪外径止动螺钉游标尺刻度主要刻度深度测量深度尺(1/3)指导(1/3)指导1.在测量前完全合上量爪，并检查卡尺间是否有足够的间隙可看到光。2.在测量时，轻轻地移动卡尺，使零件刚好放在量爪间。3.一旦零件刚好放在量爪之间，用止动螺钉固定游标尺，以便更方便地读取测量值。止动螺钉游标卡尺(2/3)(2/3)123456712-16-丰田技术员-一般信息工具与测量参考：使用范例参考：使用范例1.长度测量2.内径测量3.外径测量4.深度测量(1/1)读取测量值(1/1)读取测量值1.读取达到 1.0mm 的值读取主测量刻度的数值，其位于游标“零”的左边。例如 45（mm）2.读取低于 1.0mm 高于 0.05mm 的数值读取游标上的刻度与主测量刻度相对齐的点。例如 0.25（mm）3.如何计算测量值+例如)45+0.25=45.25(mm)(3/3)(3/3)测微计测微计应用应用通过计算手柄方向上轴的均衡旋转来测量零件的外径/厚度。量程量程025mm2550mm5075mm75100mm测量精度：0.01mm测砧轴锁销螺钉套筒棘轮定位器(1/4)(1/4)ABAB123456-17-丰田技术员-一般信息工具与测量50mm 标准校正器 支架 棘轮定位器轴 锁销 套管套筒 调节扳手指导1.零校准指导1.零校准使用测微计前，检查并确保零刻度已对准。检查检查如果是图中所示的 5075mm 的测微计，在开口内放置一个标准的 50mm 校正器，并让棘轮定位器自由转动 2-3 圈。然后，检套管上的基准线与套筒的零刻度线是否对齐。调整调整 如果误差低于 0.02mm如果误差低于 0.02mm使锁销啮合以便固定轴。然后，使用图中表示的调整扳手，以便移动和调整套管。如果误差大于 0.02mm如果误差大于 0.02mm使锁销啮合以便固定轴。用调整扳手按图中箭头方向松开棘轮定位器。然后，将套筒的零刻度线与套管的基准线对齐。(2/4)2.测量(2/4)2.测量(1)将测砧抵住被测物，旋转套筒直到轴轻轻接触被测物。(2)一旦轴轻轻接触被测物，转动棘轮定位器几次并读出测量值。(3)棘轮止动器使轴施加的压力均匀，当此压力超过规定值时，它便空转。注意：注意：1.在测量小零件时，应把测微计固定在支架上。2.通过移动测微计，寻找可测得正确直径的位置。(3/4)(3/4)12345678ABC-18-丰田技术员-一般信息工具与测量3.读出测量值3.读出测量值(1)读出至 0.5mm 的值读出在套管刻度上可以看见的最大值。例如)55.5(mm)(2)读取 0.5mm 以下 0.01mm 以上的值读取套筒上的刻度与套管上的刻度对齐点的数值。例如)0.45(mm)(3)如何计算测量值+例如)55.5+0.45=55.95(mm)套管套筒1mm 递增套管上的基线0.5mm 递增(4/4)(4/4)百分表百分表应用应用悬挂式测量头的上下移动被转变为长短指针的转动。用于测量轴的偏差或弯曲以及法兰的表面振动等。悬挂式测量头的类型长型悬挂式测量头的类型长型：适合在有限空间中使用辊子类型辊子类型：用于轮胎的凸面/凹面图案。杠杆类型杠杆类型：用于测量摆不能直接接触的部件（配套法兰的垂直偏离）平板类型平板类型：用于测量活塞突出部分等。测量精度：0.01mm长指针（0.01mm/刻度递增）短指针（1mm/刻度递增）表盘（旋转，使指示到零）轴悬挂式测量头(1/2)(1/2)ABAB12345ABCD12345-19-丰田技术员-一般信息工具与测量指导1.测量指导1.测量(1)将其固定在磁性支架上使用。调整百分表位置和被测物体，并设置指针，使其位于移动量程的中心位置。(2)转动被测物并读出指针偏离值。2.读取测量值2.读取测量值表盘显示指针在表盘 7 个刻度内左、右移动。偏差范围：0.07mm止动螺钉臂磁性支架量程中心(2/2)(2/2)卡规卡规应用应用一种用来测量内径的百分表。如使用左图所示的型号，当移动吊耳移动 2mm 时，则长指针转动一圈。测量精度：0.01mm（表读数：20 刻度=0.2mm）可移动吊耳固定吊耳移动钮(打开、关闭可移动吊耳)表盘(旋转指到零)内径(1/3)(1/3)123412345-20-丰田技术员-一般信息工具与测量测微计轴锁销支架支轴关闭方向打开方向指导1.调零指导1.调零(1)把测微计设定到标准值，并且用夹具固定该轴。(2)使用固定的吊耳作为支轴，旋转表。(3)在最闭合的点上把表调到零（表指针移动过来指着移动吊耳的数值最小的那一点）。2.测量2.测量(1)使用移动钮关闭可移动吊耳，并将此吊耳插入待测零件。(2)上下左右移动吊耳，并且读出表盘上的如下测量值。左右：在最大距离的位置上下：在最小距离的位置3.如何计算测量值测量值=标准测量值 表读数例)标准测量，表读数及测量值12.00mm+0.2mm=12.20mm12.00：标准测量值0.2：表读数(打开方向)12.20：测量值(2/3)3.如何计算测量值测量值=标准测量值 表读数例)标准测量，表读数及测量值12.00mm+0.2mm=12.20mm12.00：标准测量值0.2：表读数(打开方向)12.20：测量值(2/3)注意：注意：1.使用固定吊耳作为支轴，左右移动表，并找出最远距离的那一点。2.在那一点上，上下移动表并在距离最短的那一点取读数。(3/3)(3/3)1234567-21-丰田技术员-一般信息工具与测量量缸表量缸表应用应用用于测量缸径。测量精度：0.01mm特性：特性：探头的伸长或收缩可用表盘指示器读出数值。测微计也用于测量缸径的尺寸。替换杆件替换杆件紧固螺钉探头测微计(1/5)(1/5)游标卡尺气缸更换杆调整螺钉更换杆杆尺寸调整垫圈轴调整螺钉量缸表量缸表指导1.量缸表设定指导1.量缸表设定(1)使用游标卡尺，测量缸径然后获得标准尺寸。(2)设定一个更换杆和一个调整垫圈，使量规比缸径大 0.51.0mm。（在更换杆上标有其尺寸，以 5mm 递增），使用这些长度作为选择合适杆件的参考。然后，用调整垫圈进行微调。(3)当百分表安装到量缸表的规体上时，轴约有 1mm 的移动量。(2/5)2.气缸内径量表的零校准(2/5)2.气缸内径量表的零校准(1)将千分表设置到由游标卡尺取得的标准尺寸。用夹具固定住千分表轴。(2)通过将更换杆作为杠杆的支点移动量规。(3)将气缸内径量表设定到零点（在这一点度盘指示器指针在探头的收缩侧回转）测微计轴夹支架(3/5)(3/5)1234123456781234-22-丰田技术员-一般信息工具与测量3.缸径测量3.缸径测量(1)慢慢地推导向板并仔细地把量规插入缸径。(2)移动量规寻找最短距离的位置。(3)读出最短距离位置上的刻度。导板探头延长侧收缩侧(4/5)(4/5)延长侧收缩侧推力方向曲轴方向4.读取测量值4.读取测量值(1)读取延长侧的值x+y(2)读取收缩侧的值x-zx：标准尺寸（测微计的值）y：量规读数（侧）z：量规读数（侧）例：87.00(x)0.05(z)=86.95mm提示：提示：(1)在测量位置方面须遵照修理手册中的说明。(2)根据缸径的直径计算椭圆和锥形值。椭圆：A B(AB)：a b(ab)锥形：A a(Aa)：B b(Bb)*缸径是一个精确的圆。但是，活塞止推面受到来自气缸顶面的压力，而且活塞均曝露在高温高压下。为此，缸径就可能变成椭圆或部分锥形。(5/5)(5/5)123412341256-23-丰田技术员-一般信息工具与测量塑料间隙规转矩扳手塑料间隙规的最宽部分曲轴连杆轴承连杆盖连杆油隙塑料间隙规塑料间隙规应用应用用于测量用盖子紧固的部位的油隙，例如曲轴轴颈和曲轴连杆轴颈。塑料间隙规由软塑料制成，分三种颜色，每一种表示不同的厚度间隙测量范围：绿色：0.025 0.076mm红色：0.051 0.152mm兰色：0.102 0.229mm指导指导(1)清洁曲轴连杆轴颈和轴承。(2)截取相应长度的间隙规，以便和轴承宽度匹配。(3)如图所示将塑料间隙规放在曲轴连杆轴颈上。(4)把轴承盖放在曲轴连杆轴颈上并以规定的扭矩将其紧固。切勿转动曲轴。(5)拆下轴承盖并使用塑料间隙规封套上的刻度来确定平直的塑料间隙规的宽度。测量塑料间隙规最宽部位的宽度。(1/1)(1/1)火花塞间隙量规火花塞间隙量规应用应用用于测量和调节火花塞间隙。测量范围：0.8 1.1mm 有不同厚度的线规可用于测量火花塞间隙。把接地电极放在量规槽里进行弯曲，以便调整间隙。指导指导(1)清洁火花塞。(2)测量间隙最小处的值。(3)使用滑动时有轻微阻力但没有松动的量规，并读出其厚度。量规调整板火花塞间隙(1/3)(1/3)12345678123-24-丰田技术员-一般信息工具与测量调整调整将调整板的缺口部分放在火花塞的接地电极上，然后弯曲电极以调整。不要碰触到绝缘体和中心电极。接地电极中心电极绝缘体调整板(2/3)(2/3)注意：注意：铂金、铱金火花塞在定期检查期间无需间隙调整。在目前条件下，如果发动机运转正常，除铂、铱以外的一般火花塞不必进行检查。铂金火花塞铱金火花塞深蓝线铂金黄绿线铱金调整板(3/3)(3/3)厚度规厚度规应用应用用于测量气门或活塞环槽等的间隙。(1/3)(1/3)1234AB12345-25-丰田技术员-一般信息工具与测量指导指导(1)用于测量气门或活塞环槽等的间隙。(2)如果用一个量规不能测量间隙，则用2 或 3 个量规的组合测量。将叶片折叠起来，以便尽可能使用最少量的叶片。(2/3)(2/3)注意：注意：(1)为了避免量规顶部弯曲或损坏，切勿强行将其推入待测部位。(2)在把叶片放起来前，要清洁其表面并涂油防止它们生锈。(3/3)(3/3)丰田万用表丰田万用表应用应用用以测量电压、电流、电阻和频率，并用于电的导通性和二极管测试。1.功能选择开关1.功能选择开关根据想要使用的用途切换范围。当此开关设定在正确位置时，测量范围将根据输入信号值自动更换。-26-丰田技术员-一般信息工具与测量2.高低档变换开关2.高低档变换开关在 AUTO 范围，小数点的位置和单位根据输入信号值自动变化。如果信号值已知，范围可设为MAN(手动)。这样可使测量工作比在自动范围时进行得更顺利，因为小数点位置和单位不必改变。3.显示板3.显示板除了数字显示外还显示一个柱形图。此特性可用于识读信号的时间方面的相关变化，这是很难用数字识读的。4.试验导线端子4.试验导线端子按照测量需要插入测试导线。-27-丰田技术员-一般信息工具与测量5.试验导线5.试验导线可提供任选的 400A 探头(用于大电流测量)有着各种用途的测试导线适配器。400A 探头用于测量电流的线束夹头。夹头精细端子上的夹头。弹簧夹头端子夹头。不需要握着进行测量。销子用于测量具体的端子，如 ECU 上的端子。基线用于连接各种适配器的导线。(1/4)指导1.直流电电压测量(1/4)指导1.直流电电压测量(1)将黑色(-)测试导线连接到 COMCOM，将红色(+)测试导线连接到 V V。(2)将功能选择开关设定在 DCDC 电压()。(3)将范围选择开关设定在适应于测量电压的范围上。电压(V)范围选择开关功能选择开关2.直流电电流测量2.直流电电流测量 测量 20A 以下的电流(1)将黑色(-)测试导线连接到 COMCOM，将红色(+)测试导线连接到 20A或 mA。(2)将功能选择开关设在 20A 或 400MA的范围，并用 DC/AC 开关转换为直流电进行测量。DC()电流(A)DC/AC 开关功能选择开关123451231234-28-丰田技术员-一般信息工具与测量 测量 20A 以上的电流(1)将 400A 探头的黑色(-)测试导线连接到 COMCOM，将红色(+)测试导线连接到 EXTEXT。(2)将功能选择开关设定到 EXTEXT 将 DCDC/ACAC 开关设定到 DCDC(),并进行测量。(3)将探头上的功率/范围选择开关切换在 400A。用零位调节刻度盘将读数调整到 0.000，并将探头顺电流方向夹在要测量的配线上。注意：注意：在测量 20A 或 400MA 范围内的电流时，注意切勿超过规定的电流400A 探头零位调节刻度盘电流方向功率/范围选择开关DC()电流(A)DC/AC 开关功能选择开关(2/4)3.测量电阻(2/4)3.测量电阻(1)将黑色(-)测试导线连接到 COMCOM 将红色(+)测试导线连接到（）。(2)将功能选择开关设定到（/）将DCDC/ACAC 开关设定到电阻（）。(3)按照待测电阻，用范围选择开关来选择范围。4.电气导通性测试4.电气导通性测试(1)将黑色(-)测试导线连接到 COMCOM 将红色(+)测试导线连接到。(2)将功能选择开关设定到/，将DCDC/ACAC 开关设定到。进行测量。(3)如果进行电气导通性测试的零件电阻小于 40，则蜂鸣器会发出响声。功能选择开关电阻（）DC/AC 开关范围选择开关导通性(3/4)(3/4)1234567812345-29-丰田技术员-一般信息工具与测量注意：注意：1.电池更换如果没有显示或显示出“BAT”，则需更换测试仪里的电池。如果 LED 不亮，则要更换 400A 探头中的电池。2.避免设备存放在高温下。3.不要输入任何超过最大允许范围的信号：4.当使用功能选择开关时，从待测电路中拔去测试导线。5.在使用后，确保测试仪上的功能选择开关，探头上的电源开关和范围选择开关都调到 OFF。(4/4)(4/4)其它其它汽车举升器汽车举升器 将车辆抬高以便技师能在车下以舒适的姿势工作。有三种类型的举升器，具有不同的升降功能，支承柱和支承方法。板条型摆臂型4-柱提升型(1/4)(1/4)123-30-丰田技术员-一般信息工具与测量指导1.设置指导1.设置(1)把车辆置于举升器中心。(2)把板和臂固定到修理手册所标示的位置上。起吊中心重心(2/4)(2/4)注意：注意：摆臂型摆臂型调整支架直到车辆保持水平为止。始终要锁住臂。4-柱提升型4-柱提升型使用车轮挡块和安全机构。板条型板条型如修理手册所指出的使用板提升附件。注意：注意：将板提升附件位置对准车辆被支撑部位。切勿让板提升附件伸出板外。支架臂锁锁车轮挡块板提升附件(3/4)(3/4)12ABC12345-31-丰田技术员-一般信息工具与测量2.上下升降2.上下升降在抬升和降下举升器前要先进行安全检查，并向其他人发出举升器即将起动的信号。一旦轮胎稍离地，即要检查车辆支撑是否合适。注意：注意：将所有的行李从车上搬出并提升空车。检查一下除支承部件外，没有其它部件在现场。切勿提升超过举升器提升极限的车辆。带有空气悬架的车辆因其结构关系需要特别处理。请参考维修手册说明。在提升车辆时切勿移动车辆。在拆除和更换大部件时要小心，因为汽车重心可能改变。切勿将车门打开提升车辆。如果在一段时间内未完成作业，则要把车放低一些。(4/4)(4/4)释放把手把手臂盘滚子小脚轮提升钮(气动型)空气软管(气动型)销子定位孔千斤顶千斤顶千斤顶千斤顶使用液压提升车辆的一端。操作手柄会增加油压并使臂提升。某些型号的千斤顶使用空气压力来增加油压。有各种型号的千斤顶，其提升力不尽相同（以吨计）。马凳马凳用千斤顶举升车辆。通过改变销的位置来调整高度。(1/5)(1/5)12345678910AB-32-丰田技术员-一般信息工具与测量指导1.准备指导1.准备(1)在顶升前，要检查修理手册中说明的车辆举升点和马凳的支架支承点。(2)确保马凳调到相同高度。将其放在车辆附近。(3)将车轮挡块放在左前轮胎和右前轮胎的前面（如果车辆从后面顶升的话）(2/5)2.举升(2/5)2.举升(1)将释放把手拧紧。(2)把修车千斤顶放在规定位置再提升车辆，注意它所面对的方向。注意：注意：通常从尾部顶起车辆。但是，顶起顺序会因车型而异。千斤顶适配器用于带有偏置差动齿轮的 4WD 车辆。切勿将千斤顶放在扭矩梁车桥上顶升。注意：注意：须一直在平整的地面上修车，车辆中的所有行李须取出。在顶升时一定要使用支承架。装好马凳后才可进入车下。一次切勿使用多个修车千斤顶。切勿顶升超过千斤顶最大允许荷载的任何车辆。带有空气悬架的车辆因其结构关系需要特别处理。请参考维修手册说明。(3/5)3.带有马凳的支架(3/5)3.带有马凳的支架(1)支架按说明放置，并将马凳上的橡胶槽对准车体。(2)重新检查架子高度，使车辆处于水平位置。(3)慢慢地松开释放把手，当荷载放在马凳上时，用锤子慢慢地敲击支架，以检查它们是否都接触地。(4)在检查后拆除千斤顶。注意：注意：在顶升或拆除马凳时切勿进入车下。(4/5)(4/5)-33-丰田技术员-一般信息工具与测量释放把手臂把手4.用千斤顶降下4.用千斤顶降下(1)把修车千斤顶放在规定位置，举升车辆，注意其方向。(2)拆下马凳。(3)缓慢松开释放把手并轻轻地放下手柄。(4)当轮胎已完全落地时，使用车轮挡块。注意：注意：通常从车辆前部用千斤顶降下车辆。但是，降下顺序会因车型而异。注意：注意：在升降车辆前须进行安全检查，并告知其他人即将开始作业。在降下车辆前须检查车下应该没有东西。慢慢地放松释放把手并轻轻地放下手柄。当不使用修车千斤顶时，须降下臂并升起柄。(5/5)(5/5)123-34-丰田技术员-一般信息工具与测量问题-1问题-1请标出以下每个语句正确或错误：请标出以下每个语句正确或错误：问题-2问题-2卡规有一条长臂，每次探头移动 2mm 时，长臂旋转一圈。下列各项测量值中哪一项代表测径规长臂指向“20”时的正确值？卡规有一条长臂，每次探头移动 2mm 时，长臂旋转一圈。下列各项测量值中哪一项代表测径规长臂指向“20”时的正确值？0.02mm 0.2mm 2mm 20mm号码号码问题问题正确或错误正确或错误正确答案正确答案1根据不同零件使用不同工具拆下或装上螺栓，螺帽。按下列优先级顺序选择工具（1）成套套筒板手（2）梅花扳手（3）开口扳手正确 错误2使用马凳时，在车门槛板的前后端支承住汽车。正确 错误3在最后拧紧螺栓螺帽时，用转矩扳手按修理手册的要求用规定的力矩拧紧。正确 错误4有一种同时使用两个千斤顶顶起汽车的方法。正确 错误5测量零件尺寸时要使用测量精度适合零件要求精度的测量仪器。正确 错误-35-丰田技术员-一般信息工具与测量问题-3问题-3下列各测量仪器中哪一件最适合于测量活塞外径？下列各测量仪器中哪一件最适合于测量活塞外径？1 2 3 4 问题-4问题-4把下面所示工具和词组中相应的名称匹配起来。把下面所示工具和词组中相应的名称匹配起来。要求精度:0.01mm1.游标卡尺测量精度：0.05mm2.测微计测量精度：0.01mm3.量缸表测量精度：0.01mm4.卡规测量精度：0.01mm(1)()扳手(2)()扳手(3)()扳手(4)()扳手a)开口 b)可调的 c)空气冲击 d)空气棘轮 e)力矩 f)火花塞 g)套筒h)梅花答案：1.2.3.4.
