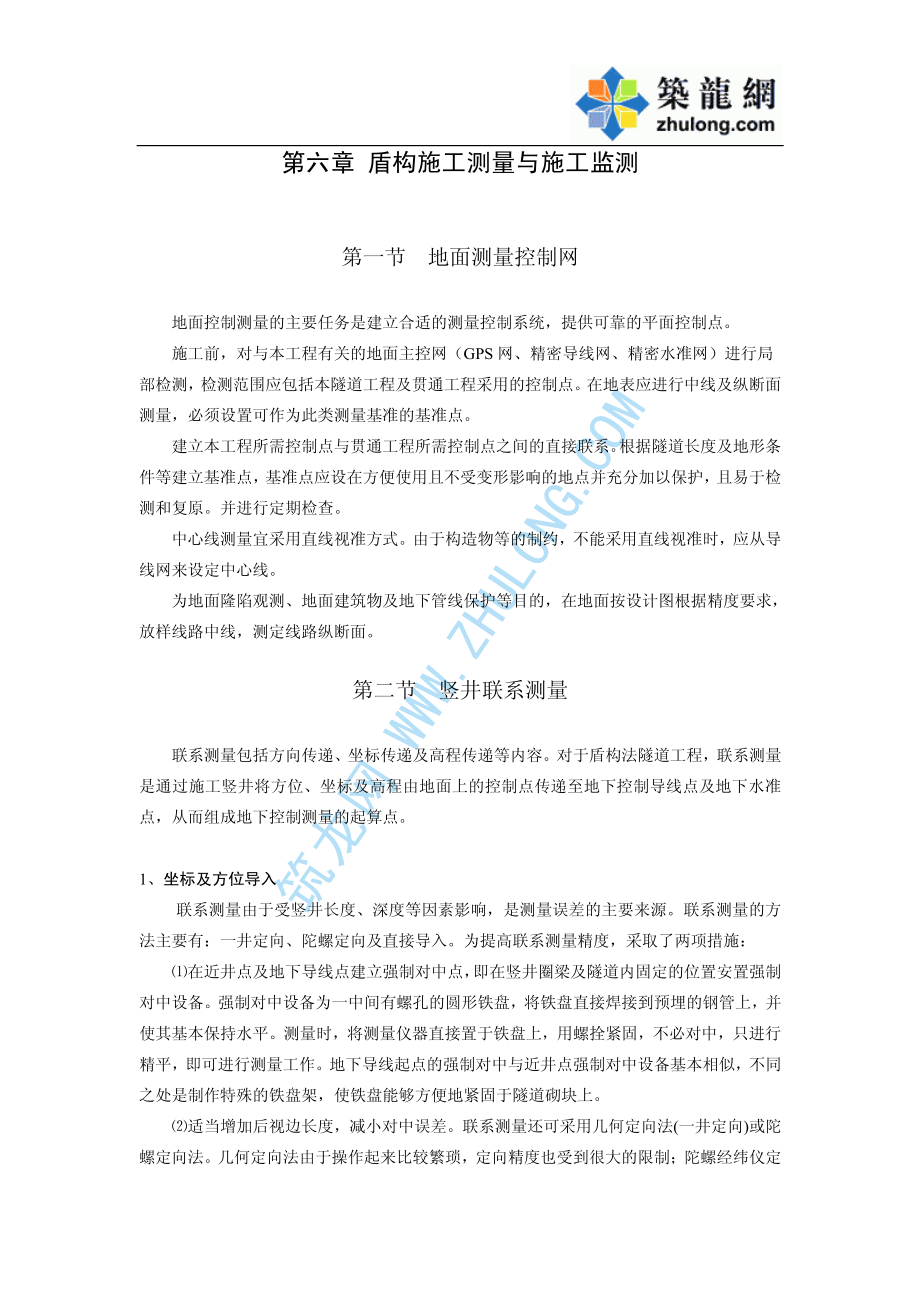

第六章、测量.pdf_第1页
第1页 / 共16页
第六章、测量.pdf_第2页
第2页 / 共16页


点击查看更多>>
资源描述
筑龙网 WWW.ZHULONG.COM 第六章 盾构施工测量与施工监测 第一节 地面测量控制网 地面控制测量的主要任务是建立合适的测量控制系统,提供可靠的平面控制点。施工前,对与本工程有关的地面主控网(GPS 网、精密导线网、精密水准网)进行局部检测,检测范围应包括本隧道工程及贯通工程采用的控制点。在地表应进行中线及纵断面测量,必须设置可作为此类测量基准的基准点。建立本工程所需控制点与贯通工程所需控制点之间的直接联系。根据隧道长度及地形条件等建立基准点,基准点应设在方便使用且不受变形影响的地点并充分加以保护,且易于检测和复原。并进行定期检查。中心线测量宜采用直线视准方式。由于构造物等的制约,不能采用直线视准时,应从导线网来设定中心线。为地面隆陷观测、地面建筑物及地下管线保护等目的,在地面按设计图根据精度要求,放样线路中线,测定线路纵断面。第二节 竖井联系测量 联系测量包括方向传递、坐标传递及高程传递等内容。对于盾构法隧道工程,联系测量是通过施工竖井将方位、坐标及高程由地面上的控制点传递至地下控制导线点及地下水准点,从而组成地下控制测量的起算点。1、坐标及方位导入 联系测量由于受竖井长度、深度等因素影响,是测量误差的主要来源。联系测量的方法主要有:一井定向、陀螺定向及直接导入。为提高联系测量精度,采取了两项措施:在近井点及地下导线点建立强制对中点,即在竖井圈梁及隧道内固定的位置安置强制对中设备。强制对中设备为一中间有螺孔的圆形铁盘,将铁盘直接焊接到预埋的钢管上,并使其基本保持水平。测量时,将测量仪器直接置于铁盘上,用螺拴紧固,不必对中,只进行精平,即可进行测量工作。地下导线起点的强制对中与近井点强制对中设备基本相似,不同之处是制作特殊的铁盘架,使铁盘能够方便地紧固于隧道砌块上。适当增加后视边长度,减小对中误差。联系测量还可采用几何定向法(一井定向)或陀螺定向法。几何定向法由于操作起来比较繁琐,定向精度也受到很大的限制;陀螺经纬仪定筑龙网 WWW.ZHULONG.COM 向技术虽然是一种可靠且又有发展前途的定向测量手段,但在使用陀螺经纬仪定向测量时,盾构法隧道施工环境可能会由于电磁等因素对陀螺定向精度产生影响。故在联系测量时,如具备直接导入坐标的条件,则宜采用直接导入坐标。注:每次定向测量至少应观测两次以上独立成果并结合实际情况综合分析与处理,减少测站和目标的偏心误差;每条隧道的贯通,应在盾构始发前、初始掘进 50100m 途中及距贯通面约 100m 时各进行一次定向测量;采用几何定向手段传递方位,可将地面控制点的坐标联测到地面测点上,然后用方向传递的观测成果计算井下控制点坐标。2、高程传递 高程传递一胶采用悬挂卷尺法,即将铜卷尺悬挂于竖并内,配备标准拉力,地面、地下两台水准仪同时观测(如图 6-2-1)。导入时,改变仪器高或适当错动钢卷尺,独立观测 2 至 3次,并对观测成果进行尺长改正和温度改正。图 6-2-1 高程传递方法 注:在盾构始发前、初始 50100m 途中及距贯通面约 100m 时各传递一次高程。第三节 地下导线测量 1、井下导线测量 地下导线测量的目的是以必要的精度按照与地面控制测量统一的坐标系统,建立地下的 控制系统。根据地下导线的坐标,即可放样出隧道轴线,指导盾构掘进方向,确保盾构沿理论轴线跟踪。地下导线的起始点通常设在隧道衬砌的上弦位置,这些点的坐标是由地面控制测量测定 的(图 6-3-2)。隧道施工过程中所进行的地下导线测量与一般地面上的导线测量相比较,具有以下一些图 6-3-2 导线测量 筑龙网 WWW.ZHULONG.COM 特点:地下导线系随着盾构掘进而向前延伸,因此,只能敷设支导线,而不是将整条导线一次测定完毕。根据支导线敷设规定只能支两至三个支点,否则,支导线终点的自由度太大,点位误差大,为此,支导线只能用重复观测的方法进行检核。此外,导线是在隧道施工过程中进行,测量工作时断时续,所隔时间的长短,取决于盾构掘进速度。地下导线系在隧道内敷设,其形状直伸或曲折完全取决于隧道的形状,没有选择的余地。隧道内光线暗淡,通视困难,加上气流和旁折光等因素影响,对测角和量边精度影响甚大。当我们采用直伸等边导线测角时,照准目标不调焦,通过减少调焦来提高测角精度;地下导线是先敷设精度较低的施工导线,然后再敷设精度较高的基本导线。布设地下导线时,为确保盾构在土层中掘进姿态的正确性,导线点应满足必要的精度与一定的密度,为了减少两者在敷设时的矛盾,通常采用分级布设的方法,即施工导线、基本导线和主要导线。施工导线 盾构出洞后向前掘进时,用以进行放样而指引盾构掘进的导线测量。施工导线边长为2550m。基本导线 当掘进 100200m 时,为了检查隧道轴线与设计轴线是否相符合,必须选择部分施工导线点敷设边长较长(50100m)、精度要求较高的基本导线。当隧道长度大于 1km 时,基本导线将不能保证应有贯通精度,这时就要选择一部分基本导线点来敷设主要导线。主要导线的边长为 150350m。最后一个导线点离开贯通工作面的距离不应过大,一般为 6080m,导线点的编号应按照有关技术规范,尽量做到号码简单又能按次序排列,使用方便,利于寻找,便于分析。因为地下导线是布设成支导线的形式,而且每测一个新点(放样一个观测台)中间要隔一段时间,这样就需要在每次测定新点时,将以前的点子进行检核测量,不论是直线或曲线,都必须对角度、边长进行检核测量,根据检核测量的结果,证明标志(观测台)没有发生变动,就将各次观测的结果取平均值,如果证明标志(观测台)有变动,则应根据最后一次观测的结果进行计算。2、地下水准测量 地下水准测量的目的是为了在地下建立一个与地面统一的高程系统,以作为隧道施工放样的依据,保证隧道在竖向的正确贯通。地下水准测量应以竖井地面水准点的高程作为起始依据,通过竖井将高程传递到井下,筑龙网 WWW.ZHULONG.COM 然后测定隧道内各水准点的高程,作为测定盾构在土层中的高程姿态依据。根据隧道施工的情况,地下水准测量具有以下特点:水准路线一般与地下导线测量的线路相同,在隧道贯通之前,地下水准路线均为支水准路线,因而需要用往返观测及多次观测进行检核。通常利用地下导线点作为水准点,也可将水准点设定在上弦右侧螺丝孔位上。隧道施工中,地下水准线路是随盾构掘进的进展而增长的。为满足施工放样要求,一般先测设精度较低的临时水准点,然后,再测设较高精度的永久水准点。永久水准点间距一般以200350m 为宜。地下水准测量作业方法常采用中间法进行测定。由于隧道内光线暗淡,通视条件差,仪器到水准尺的距离不宜选大,并用目估法使其相等(前距等于后距),每个测站应在水准尺黑红面上进行读数,若使用单面水准尺,则应用两个仪器高进行观测。由水准尺两个面或两个仪器高所求得的高差的差值不应超过3mm。由于隧道内受施工影响,地下水准路线可采用空中水准路线法进行,即用挂钩将水准尺吊在上弦右侧上自成垂直,不需要测量人员扶尺,图 6-3-3 地下水准测量 零点在空中(图 6-3-3)。为检查地下水准点标志稳定性,应定期地根据地面水准点进行重复的水准测量,将所测得的高差成果进行分析比较。根据分析的结果,若水准标志无变,则取所有高差的平均值作 为高差成果,若出现水准标志变动,则应取最近一次测量成果。第四节 盾构姿态测量 隧道施工过程中,测量人员的主要任务是随时确定盾构掘进方向。确定盾构掘进方向时,一般常用的有中线法和串线法。中线法确定盾构掘进方向,其方法是首先用经纬仪根据导线点设置中线点。如图所示,图中 P3、P4为导线点,A 为隧道中线点,已知 P3、P4的实测坐标及 A 的设计坐标和隧道中线的设计方位角。根据上述已知数据,即可推算出放样中线点 A 所需的有关数据 4,L 与A(图 6-4-4)。图 6-4-4 盾构姿态测量 筑龙网 WWW.ZHULONG.COM 444arctanPAPAApxxyy=(6-1)3444PPAP=(6-2)4APADA=(6-3)APPAAPPAxxxyL4444cossin=(如果 4或 A0,则+=+=36036044AA)(6-4)求得有关数据后,即可将经纬仪置于导线点 P4,后视 P3点,拨角度 4,并在视线方向上丈量距离 L,即得中线点 A。在 A 点安置仪器对中盘,再实测 A 点坐标,无误后,即旋紧对中盘固定螺丝。将仪器安置于 A 点,后视导线点 P4,拨角度 A,即得中线方向指使盾构掘进开挖。随着开挖面向前推进(盾构推进),A 点距离开挖面(盾构)越来越远,这时,仪器置于 D 点,后视 A 点,用正倒镜或转 180的方法继续标定出中线方向,指使盾构掘进开挖,AD 之间距离在隧道直线段不宜超过 100m,在曲线段不宜超过 50m。串线法指导开挖方向,此法是利用悬挂的两个临时中线点上的垂球线,直接用肉眼来标定方向。串线法误差较大,一般用在短距离顶管工程,俗称“土办法”,一般不采用。随着测量技术的发展,测量仪器设备的更新,全站仪在测量中的应用越来越得到测量技 术人员的青睐。下面介绍采用全站仪的盾构施工掘进测量。盾构在掘进过程中的施工测量包括两部分:按照盾构切口中心和盾尾中心的偏值(与设计轴线比较)完成盾构姿态报表;依照管片前沿中心的偏值(与设计轴线比较)完成管片姿态报表。盾构姿态测定包括以下两个方面:平面偏离测定(图 6-4-5)图 6-4-5 平面偏离测量 将测量仪器安置在隧道上弦位置的控制台上,采用强制对中盘(以消除对中误差对测角的影响),整置后按测量步骤来测定盾构上前后两标(盾构仪)的坐标,必须进行两步归算:第一步,将前标 I1归算至盾构轴线上。第二步,根据轴线上的前后坐标归算至盾构轴线的切口坐标和盾尾坐标,与相应设计的筑龙网 WWW.ZHULONG.COM 切口坐标和盾尾坐标进行比较,得出切口平面偏离和盾尾平面偏离,最后将切口平面偏离和盾尾平面偏离加上盾构转角(横坡)改正后,即为盾构实际的平面姿态,以报表表示。盾构转角平面改正:sinII=2LLI21+=(6-5)式中:一盾构转角(横坡)右转I为“”,左转I为“”归算精度取决于测定盾构姿态的精度,作者认为盾构姿态必须如下测定才能有较高精度(小于 5mm),测定盾构姿态时,应当注意如下两点:准确丈量 D0,D1,D2值,并满足 D0+D1+D2=L(盾构总长)。准确丈量前标到中心的归算值 L1,后标到中心的归算值 L2。由于受通视影响,前后标志不能安置在同一轴线上(一般安装在盾构的轴线上),这样必须再增加一步前后标志同一轴线归算。高程偏离测定(图 6-4-6)在控制观测台上,测定后标高程,加上盾构转角改正后的标高归算后标处盾构中心高程,按盾构实际坡度 i(纵坡)归算切口中心标高及盾尾中心标高,再与设计的切口里程标高、盾尾里程标高进行比较,得出切口中心高程偏离、盾尾中心高程偏离,即为盾构实际的高程姿态,以报表报出。图 6-4-6 高程偏离测量 盾构转角高程改正h:)cos1(Lh2=(6-6)式中:一盾构转角(横坡)无论盾构右转还是左转,改正数均为正值“+”。以上盾构姿态测定内业处理均可由微型计算器程序技术完成,不必担心出错。第五节 盾构贯通测量 盾构施工工程,当盾构掘进距接收井还有 5080m 时,须进行盾构贯通测量工作。它筑龙网 WWW.ZHULONG.COM 是确保盾构正确进入接收井门洞的一项重要的测量工作。贯通测量工作包括地面控制网连测(平面和高程),接收井门洞中心位置测定(平面与高程),竖井联系测量和井下导线测量等四项测量工作。1、地面控制网复测 通过地面控制网复测,视所有控制点坐标、高程有无发生变动,若无变动,就将多次观测的结果取平均值。如果证明标志有变动,则应根据最后一次观测的结果进行控制计算。复测时所用的仪器、方法及规范要求均与建立地面控制网测定时的仪器、方法及规范要求一致。2、接收井门洞中心位置测定 接收井门洞中心位置测定的精度将直接影响贯通精度。它对贯通精度的影响是系统误差,只要认真测定其误差可消除。竖井洞中心的测定可分下列三种方法。2.1、常规求竖井门洞中心法(简称八点法)(图 6-5-7)常规求竖井门洞中心法一般可这样来进行,测量人员借助于测量工具(钢卷尺),通过 0180,45225,90270,135315对径位置的四条直线交,点而定。2.1.1、当门洞无误差 当门洞加下安装误差不计时,则丈量洞圈的最大尺寸(为直径)必定是通过圆心的直径。只要丈量精确,该四条直径必交于圆心点(第四条直径丈量为多余观测),即为所求之门洞中心。2.1.2、门洞存在误差 由于门洞圈在制作加工过程中存在误差及安装钢圈存在误差,必然使门洞圈存在误差,此时,丈量这四条直径就交不成一点,而是交汇成一个区域。当丈量采用精确方法,其丈量误差控制在lmm。如该区域越大则门洞误差也越大,此时门洞中心就越难求定。一般可作这样处理,取必要观测的三条直径位置视所交汇的区域(呈三角状),该三角形通常称误差三角形,一般很小(越小越精确),再作三角形中心,即为门洞中心。常规求门洞中心法,虽经测量人员长期使用,操作方便投入极少,但该法存在以下缺点:测量人员较多,操作麻烦,排场大,费时间,成果误差较大;直径汇交之区域,实地标定有一定闲难。鉴于上述缺点可以看出常规丈量求门洞中心给测量人员带来繁重的劳动,为此,介 绍另一种求门洞中心的测定方法。图 6-5-7 八点法 筑龙网 WWW.ZHULONG.COM 2.2、坐标法测定门洞中心(图 6-5-8)竖井门洞中心可采用坐标法来测定。该法借助于经纬仪实地测量竖井左右洞圈切线之切点标志坐标,取中数求得中心之坐标来实现,求定、测定一步到位。具体操作可这样来进行:在门洞正前方坐标点 M 安置全站仪,整置后照准已知坐标点 N,观测洞圈左、右两切点,即可求得切左yx ,切右yx。则门洞中心坐标+=+=22愗塃愗嵍愗塃愗嵍yyyxxx 图 6-5-8 坐标法 不论用常规法还是用坐标法来测定竖井门洞中心,其工作量都相当繁琐,虽然采用坐标法精度可相应提高,但由于工作场地限制,量边精度往往不可能很高,最终求得门中心坐标误差也相应增大。若采用全站仪测定时直接得到门洞中心坐标,精度可靠性较高些。2.3、弦长取中法(图 6-5-9)弦长取中法原理仍以几何学为理论,将几何原理和测量理论两者有机结合起来,从图形结构上看具有一定准确度,从计算关系上看也比较严密。该法实施中一直深受隧道测量技术人员的欢迎,弦长取中法也称量弦取中挂垂法。具体操作如图所示:竖井内位于门洞前安置水平仪对洞圈下部两侧在 易丈量处进行抄平标记,并沿抄平标记精确丈量洞圈弦长AB,丈量时往返三组,往返差小于或等于 2mm。组与组之较差小于或等于 2mm,认为合格。最后取平均值为AB弦长,并取AB/2 处挂垂图 6-5-9 弦长取中法 筑龙网 WWW.ZHULONG.COM 球,待垂球自然静止状态后,球尖标记红漆(红三角),即为门洞中心位置。由此可见,此法操作十分简单,容易掌握,大大减轻测量人员的劳动强度,尤其对较大隧道工程的竖井门洞中心测定,其优越性更能体现。由于此法通过经典测量手段与几何学两者有机结合能逼真地描绘门洞几何尺寸,达到结构稳定,计算严密,精度可靠等要求,大大提高了测定竖井门洞中心位置的速度。量弦取中挂锤法精度分析:如图所示:AD=BD=AB/2 A,B,D 经水准仪抄平呈水平位置。令 AD=l (直接丈量值)AO=R (已知洞门直径取半,即设计值)则:OD=h=22lR 对上式全微分:dehldRhRdh2222+=化成中误差形式:222222222222)mlRl()mlRR()mhl()mhR(MlRlRh+=+=(6-7)结论:门中位置误差与门洞半径及丈量弦长误差有关;当 R 没有误差(制作误差忽略不计时),右式第二项为主要误差;)mlRl(l22中,ml为系统误差,若为定值时,则门洞中心位置测定精度取决于 l值。当 l 愈小,则)lRl(22随之减少,而 Mh精度就越高。鉴于上述误差分析,进一步得知,当求门洞中心位置时,取弦长短(弦越远离圆心时),则求定精度越高。目前,较大的竖井门洞中心测定均按弦长取中法进行,并得到推广。3、竖并联系测量和井下导线测量 前面已叙述,这里不再赘述。贯通测量的四项测量工作,所完成的时间差不得超过三天到一周,只有贯通测量在同一 时间段完成才能体现其正确性、可靠性,为全线贯通提供有效保证手段。第六节 隧道沉降测量 1、地表沉降测量 地表监控采用地表和深层观测相结合的方法。掘进前,施工时必须详细了解施工影响筑龙网 WWW.ZHULONG.COM 范围内的地面建、构筑物、地下构筑物、地下管线的情况及保护要求。一般情况下,盾构掘进过程中隧道中心线的地面沉降和隆起量应控制在+1030mm 以内。有特殊保护要求的区段应根据实际情况予以严格控制。测点布置:沿隧道中心轴线在地面的投影位置,对沿线进行踏勘,在此基础上,实地布置监测点。出洞区 30m 范围内海米设一观测点。正常推进段,每 5 米设一观测点,每隔 50 米设一沉降观测面,30 米出洞区增加二条断面,每断面布设七个观测点。在线路两侧重要建筑物上,每侧各设若干个沉降观测标志。重点保护建筑物上除设置沉降观测点外,还设置位移和倾角观测点,采用测斜仪、倾角观测仪等进行监控。地面沉降点在路面用道钉埋设。地下管线监测点充分利用地面道路标志作为直接监测点。建筑物为直接监控点,将导钉直接钉在墙角或承力墙上。特殊要求的构筑物用红三角标记。测点频率:每天二次测量盾构机刀盘前 20m、盾尾后 30m 地面监测点的沉降量,经计算分析后,作为设定盾构推进参数的依据。每月将已施工路线监测点联测一遍。测量内容:定期对隧道中心轴线监测点作垂直位移监测,以了解中心轴线沉降及其规律。对隧道道路、地表土体、地下管线监测点作垂直位移监测;对产生裂缝的建筑物、地表、道路进行裂缝监测。测量工作:参照工 I 级水准测量的精度和技术要求,按二个闭合环对工作点高程进行联测。施工过程中,经常检查修正工作点的高程。在盾构推进前提交监测点高程初始值监测点观测采用单尺中视法,以工作点为后视依次测量完成。根据盾构推进进度,重点进行跟踪监测,观测范围是沿地铁隧道纵方向掘进施工段前、后 30m,横方向左右 14m 范围内。每天联系掘进进度及盾构所在位置,按掘进推进环数对监测点进行有计划变更、以保证掘进段范围内充分发挥监测点的作用。在隧道出入口地区、监测点位监测频率应配合盾构推进正确选择参数。2、隧道沉降测量 测点布置:要求在盾构施工全工程中设立一定数量的隧道沉降观测标志,旁通道和曲线每 l0m 设一个点,直线段每 20m 设一个点,设在拱底块的两肩上。筑龙网 WWW.ZHULONG.COM 测试频率:距推进面 20m 范围内 1 次/天;距推进面 20m50m 范围时,1 次/2 天;距推进面大于 50m 范围,1 次/周;隧道贯通后一个月一次,直至终验。若有较大的隧道沉降或隧道直径变形时可增加测点。如果变形值接近极限值,应及时处理。3、测量资料管理 有关测量规范、规程、标准等技术文件齐全、运用正确。测量原始记录应使用专用记录表格,字迹清楚,数据完整,不得随意涂改。应有准确日期有记录者、计算者、校核者签名。测量记录应统一归档,并有专门资料员保管。测量资料及计算资料应由两人对算、校核无误后方可提出,每份资料不少于 2 份,以供提交及存档用。隧道贯通后应提供控制测量资料,施工状态测量资料、竣工测量资料及各阶段施工详细测量计划和测量方案、监理批复文件等各种完整资料。第七节 施工监测 1、监测目的 通过对隧道施工的不同阶段、不同地区、不同对象的监测,获取施工对周围环境的影响信息(隧道表部变形、土体深部位移、邻近建(构)筑物、地下管线、地下水位及工作井支撑轴力等),以指导施工,将地面允许隆陷值控制在+10、-30mm 之内,确保施工期邻近已有建(构)筑物、地下管线的安全使用和隧道体系自身的稳定,为信息化设计、施工、监理提供依据。2、技术要求:监测工作的程序和进度应符合隧道施工的总体程序和总进度计划,并及时反馈各施工环节的监测数据,配合建设单位、设计单位、施工和监理单位进行数据分析以评价隧道施工的效果。确保仪器安装埋设的质量,保证监测工作的正常进行和监测数据的完整。确保取得准确的初始状态和施工过程、施工完成后较长时间内的观测资料,3、项目内容:依据国家工程测量规范GB50026-93,国家建设变形测量规程JGJ/T897 的规定,对以下方面进行监测:沿线周边道路地面沉降及路面跟踪监测;筑龙网 WWW.ZHULONG.COM 沿线地下管线的水平、垂直位移监测;沿线地面建筑物的沉降及倾斜观测。4、监测重点 以上提出了隧道施工中拟安排进行的监测内容,但是不同的区域(地段)、不同的围护方法,其变形的规律和环境受影响的程度是不一样的。有针对性地抓住重点、抓住关键,区别对待,在整个过程中往往起着十分突出的作用。对所涉及到的地下管线和建筑物应为监测的重点内容。5、监测方案 在盾构机推进前60天提交其关于监测施工的详细方案,以便得到监理工程师批准。监测方案包括但不限于:在1:500的线路平面图上清晰标出监测点位置并说明监测项目;测量方法、精度要求、仪器型号及性能、监测频率;给出各种管线、建筑物的监测预警值。应在离始发井约50米范围为盾构机设立典型仪器配置的监测试验段。监测结果应及时分析并反馈,据以调整施工参数。6、监测点的布设 6.1、布置原则 遵循的技术规范 a.中华人民共和国国家标准工程测量规范GB5002693。b.中华人民共和国国家标准建设变形测量规程JGJ/T897。必须考虑到监测对象的特定情况(重要性、距离远近、结构和基础 形式等)。6.2、测点的设置 6.2.1、沿线周边道路地面沉降监测点的布设及路面跟踪监测 为了解和掌握工程施工对道路的影响和程度,设计在紧邻隧道施工 中线的道路上,采用轴线纵向布置路面地表变形(沉降)监测点,沿隧道中线方向的布点间距按下表:地面沉降监测断面的间距 表6-7-1 埋置深度 H 间距(m)H2B 2050 BH2B 1020 HB 10 注:B 代表隧道的宽度 为了解不同距离路面变形程度的差异,布点时宜布设成监测横断面。横断面方向测点筑龙网 WWW.ZHULONG.COM 间隔:一般为 810m,在一个监测断面内应设 37 个测点。地表测点铁钉的顶部应突出地面 5mm 以内。地面沉降测量拟在盾构开挖面附近(开挖面前 10 米和开挖面后 25 米)。每天进行 1-2次及每周进行 12 次后期观测直到沉降稳定。当观测变化较大时可增加观测频率。在进出洞或环境保护要求较高地段,应加密测量断面。为利于工程施工过程中或完毕后分清路面破损形成的过程和责任,必须在隧道盾构顶进施工结束三个月后再对路面现状进行详细调查。并对道路的现状(材质、平整度、表面特征、破损及开裂)情况进行拍照。描述存档,以便于今后对比分析。并定期跟踪巡视观察,若出现较大变化应及时将情况上报有并各方。控制地面沉降的措施 施工过程中若发现地面沉降有异常现象应立即采取有效防治措施;防治措施中首先应考虑改进盾构操纵,如纠偏、减少蛇形、尽量不超挖以及尽快地进行回填注浆等,最后再考虑地层加固等措施;6.2.2、沿线地下管线水平、垂直位移监测点的布设 施工期间需对周边道路下埋设的各类管线进行监测。如何通过监测工作及时预测、预报潜在危险,确保邻近地下管线安全使用。管线监测点的设置时,凡有明挖管线或检修窨井可利用的直接利用作直接点,视情况其余各点均可在管线附近埋设与管线等深的间接点,间接点的埋设见下图:图 6-7-10 间接点的埋设 管线监测点的间距按 1520m 间距进行设点。管线监测在盾构开挖面附近每天进行 12 次及每周进行 12 次后期观测直到变形稳定。6.2.3、邻近地面建(构)筑物的沉降及倾斜点布设 邻近建筑物的沉降点的布设必须考虑到监测对象的特定情况,诸如重要性、距离远近结构和基础形式等。如由于隧道施工过程对周边建(构)筑物影响较大并导致裂缝甚至倾斜,则需进行裂缝、倾斜监测,以确保建筑物安全和处理与房主有关事项的重要依据。根据建筑物情况及重要程度,在每幢建筑物上面至少设置二个观测点,测量其位移、筑龙网 WWW.ZHULONG.COM 倾斜等。建筑物变形测量应在盾构开挖面附近每天进行 1-2 次及每周进行 1-2 次后期观测直到沉降稳定。当测量值变化较大应增加观测频率。对于重要建筑物应采用自动记录仪和警报装置控制地面建筑物变形的措施:施工过程中若发现建筑物变形有异常现象时,应立即报告并采取有效的防治措施;防止变形的对策中,可以考虑地基改良、基础加固、隔断防护等。选择这些防护加固方法时,除应考虑施工的难易、安全性、经济性、工期、环境条件等之外,还要综合考虑以往施工实例。必须根据每个现场的实际条件选择最为合适的方法。除非发生房屋严重损坏需立即抢险等情况外,具体每栋建筑物的防护和加固方法,应在批准后执行;7、监测周期及频率 7.1、周期 监测工作预计从隧道掘进开始,到全线贯通后,延长 1 个月止.7.2、监测频率 监测工作布置的基本原则是在确保隧道施工安全的前提下,本着“经济、合理、可靠”的原则安排监测进程,尽可能建立起一个完整的四维监测预警系统。对地表沉降、邻近地下管线、邻近建(构)筑物的监测,应在盾构掘进施工前精确测定 2次取平均值为初始值。盾构掘进施工开始,在施工开挖面附近每天进行 1-2 次及每周进行1-2 次后期观测直到变形稳定。8、工作原理及报警值 8.1、沉降测量 方法:采用施工统一的水准高程系统。在远离工地 100m 以外的沿线两端,选定 2 个以上水准点或导线点作为监测工作的高程基准点为起始点。历次沉降变形监测是通过高程基准点间联测一条 II 等水准闭合线路,由线路的工作点来测量各监测点的高程,各监测点高程初始值在工作井施工完毕后测定(两次取平均),某监测点本次高程减前次高程的差值为本次沉降量,本次高程减初始高程的差值为累计沉降量。测量精度:等水准闭合线路控制在N mm(n 为测站数),监测点最弱高程中误差lmm。报警值:由有关管线部门根据实地管线情况而定。8.2、平面位移监测 方法:采用投影法进行,如对某条地下管线,在该条管线的两端远处各选定一稳固基筑龙网 WWW.ZHULONG.COM 准点 A、B,经纬仪架设于 A 点,定向 B 点,则 A、B 连线即为一条基准线。观测时,该条管线上的各监测点设置测量觇板,由经纬仪在觇板上读取各监测点至朋基准线的垂距 E,且各监测点初始 E 值在施工之前进行两次测定,取两次 E 值的平均值为其初始值。某监测点本次 E 值与初始 E 值的差即为该点累计位移量;本次 E 值与前次 E 值的差为该本次位移量。测量精度:位移中误差2mm 报警值:由有关管线部门根据实地管线情况确定。8.3、水位观测 方法:管顶以精密水准测定其高程(方法同沉降测量),然后用钢尺水位计量测管顶至管内水面的高差,求出各孔水位高程,工程施工前测定水位孔初始水位高,以后各孔量出的值与之比较,得各孔水位变化量。测量精度:水位高程中误差5mm。报警值:天气正常情况下,水位下降值达 0.5m,即报警。8.4、倾斜度观测 方法:采用经纬仪投影法或 WILD ZL 天顶仪投点法进行。测量精度:中误差lmm。8.5、仪器配备 8.5.1、沉降测量 瑞士 WILD NA2 自动安平水准仪及配套因瓦水准尺。读数至 0.1mm。沉降测量电子手簿及数据处理软件 cjsw。8.5.2、平面位移测量 瑞士 WILD T2 精密测角仪及配套对点觇板仪 2”级。8.5.3、水位测量 使用 SWJ90 系列钢尺水位计。显式电测,精度lmm。8.5.4、测斜设备 BC-1 型应变式测斜仪 精度土 0.1mm。YJ-26 型静态应变仪 精度1HZ。测斜电子手簿及数据处理软件 CXSW 9、资料整理与成果提交 监测工作提交的成果,一般包括日常监测报告、阶段监测报告和最终监测报告三个部分。9.1、日常监测报告 对当次外业记录进行检查与检验合格后进行内业计算,沉降观测内业计算使用计算机按筑龙网 WWW.ZHULONG.COM 间接观测平差法或近似平差法等相应软件处理后,于当天提交测量数据、时间变形曲线、地表建筑物状况、各沉降点高程、本次沉降量、累计沉降量、沉降断面图、沉降速率图、沉降等值曲线图,而对于地下水位、房屋倾斜、深部水平位移等当天提交其各测点的实测值,本次变化量、累计变化量及相关图表数据格式。特殊复杂地段每日次呈报测量结果。当地表沉降、管线变形、房屋沉降每天超过 3mm,累计变形超过 10mm,在报表中报警提示。9.2、阶段监测报告 每完成一个施工阶段或一个施工节点时,对于原始观测数据以及监测成果图表等均进行分类整理,形成表格或曲线等形式的阶段性总结报告,按事先约定的数据录入格式(如 Excel)进行计算机录入,及时提交给业主和监理工程师,以充分反映各监测点的数据变化规律。9.3、最终监测报告 监测工作全部结束,提交完整的技术报告。
