附件 1：消化炉操作说明书

TP-AD-04 消化炉操作说明

为提高蛋白质含量测定的检测速度，其关键首先要加速样品消化煮解时间。 TP-AD-04 型消化炉，采用石英管红外加热消煮方式。特点是消化受热面积大，温差小，升温快，样品 消化一致性好，热效率高。同时加热体（石英管）具有乃强酸强碱，防爆裂，寿命长等特点， 符合 CE 标准。
为了达到全自动消化的功能，本仪器采用智能微控器控制消化炉加热流程。只要选择好 加热模式和阶段选择，以及设置加热时间，就可以达到无需人员看守，自动消化完成。直接
取样品进行蒸馏工作即可。真正的达到全自动消解的目的。
同时消化管内溢出的 SO2 等有害气体，通过消化炉上的排污收集管经抽吸泵从水中排入 下水道，有效地抑制有害气体的外逸。
仪器特点：全自动、快速、一致、安全

1. 抽吸泵连接方法

水 龙 头 开 关

收 集 管

氟 胶 圈

抽 滤 泵

A
B

消 化 管

试 管 安 放 架

C 消 化 炉 主 框 架

TP- AD - 04
面 贴
橡 胶 管 消 化 炉

浙 江 托 普 仪 器 有 限 公 司

c
抽滤泵 A 端用橡皮管同水龙头连接，B 端用橡皮管与排污收集管排气口连接，C 端接橡
皮管置入下水道，B 端连接橡皮管不宜过长，消化排污时自来水量应尽量开大（3-4L/分钟）， 增大抽滤泵的吸力，使废气与自来水一起排入下水道中。
2.消化炉控温方式：

TP-AD-04 型消化炉，采用智能微控器控制消化炉加热流程，并且直接显示炉箱内的加 热温度与对应阶段的加热剩余时间。
2.1 面贴按键说明：
⑴．“设置”键：进入设置界面和流程之间的切换。

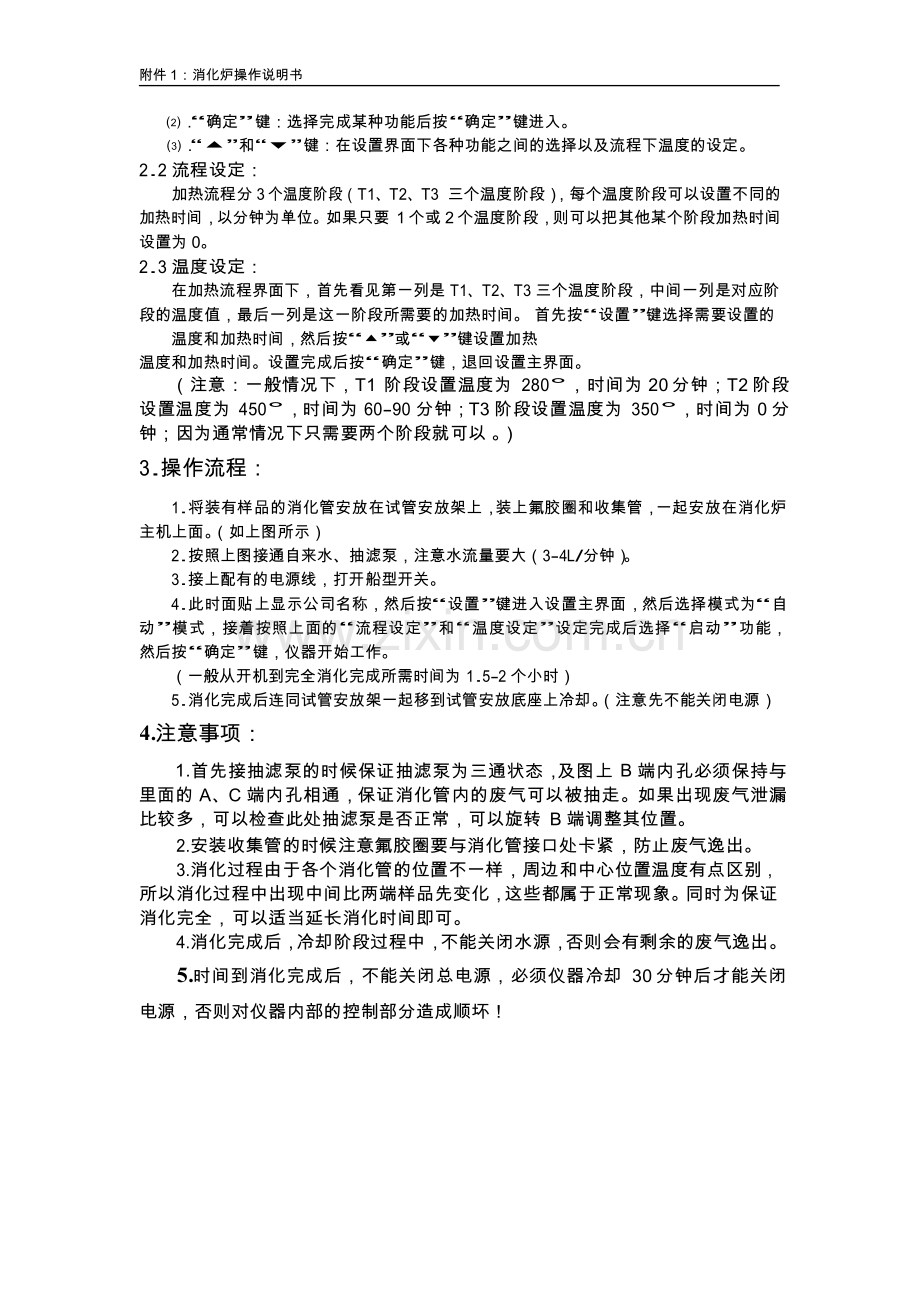

⑵．“确定”键：选择完成某种功能后按“确定”键进入。
⑶．“▲”和“▼”键：在设置界面下各种功能之间的选择以及流程下温度的设定。
2.2 流程设定：
加热流程分 3 个温度阶段（T1、T2、T3 三个温度阶段），每个温度阶段可以设置不同的
加热时间，以分钟为单位。如果只要 1 个或 2 个温度阶段，则可以把其他某个阶段加热时间
设置为 0。
2.3 温度设定：
在加热流程界面下，首先看见第一列是 T1、T2、T3 三个温度阶段，中间一列是对应阶
段的温度值，最后一列是这一阶段所需要的加热时间。 首先按“设置”键选择需要设置的温度和加热时间，然后按“▲”或“▼”键设置加热
温度和加热时间。设置完成后按“确定”键，退回设置主界面。
（注意：一般情况下，T1 阶段设置温度为 280°，时间为 20 分钟；T2 阶段 设置温度为 450°，时间为 60-90 分钟；T3 阶段设置温度为 350°，时间为 0 分 钟；因为通常情况下只需要两个阶段就可以 。）
3.操作流程：

1.将装有样品的消化管安放在试管安放架上，装上氟胶圈和收集管，一起安放在消化炉 主机上面。（如上图所示）
2.按照上图接通自来水、抽滤泵，注意水流量要大（3-4L/分钟）。
3.接上配有的电源线，打开船型开关。
4.此时面贴上显示公司名称，然后按“设置”键进入设置主界面，然后选择模式为“自 动”模式，接着按照上面的“流程设定”和“温度设定”设定完成后选择“启动”功能， 然后按“确定”键，仪器开始工作。
（一般从开机到完全消化完成所需时间为 1.5-2 个小时）
5.消化完成后连同试管安放架一起移到试管安放底座上冷却。（注意先不能关闭电源）
4.注意事项：

1.首先接抽滤泵的时候保证抽滤泵为三通状态，及图上 B 端内孔必须保持与 里面的 A、C 端内孔相通，保证消化管内的废气可以被抽走。如果出现废气泄漏 比较多，可以检查此处抽滤泵是否正常，可以旋转 B 端调整其位置。
2.安装收集管的时候注意氟胶圈要与消化管接口处卡紧，防止废气逸出。
3.消化过程由于各个消化管的位置不一样，周边和中心位置温度有点区别，
所以消化过程中出现中间比两端样品先变化，这些都属于正常现象。同时为保证
消化完全，可以适当延长消化时间即可。
4.消化完成后，冷却阶段过程中，不能关闭水源，否则会有剩余的废气逸出。
5.时间到消化完成后，不能关闭总电源，必须仪器冷却 30 分钟后才能关闭 电源，否则对仪器内部的控制部分造成顺坏！

TP-AD-04 附件清单

名称
数量
单位
主机消化炉
1
台
试管安放架
1
个
安放底座
1
个
抽虑泵
1
个
氟胶圈
4
个
橡胶管(Φ8)
2
米
试管
4
支
收集管
1
支
3 芯电源线
1
条
操作使用说明书
1
本
产品保修卡/合格证
1
张
