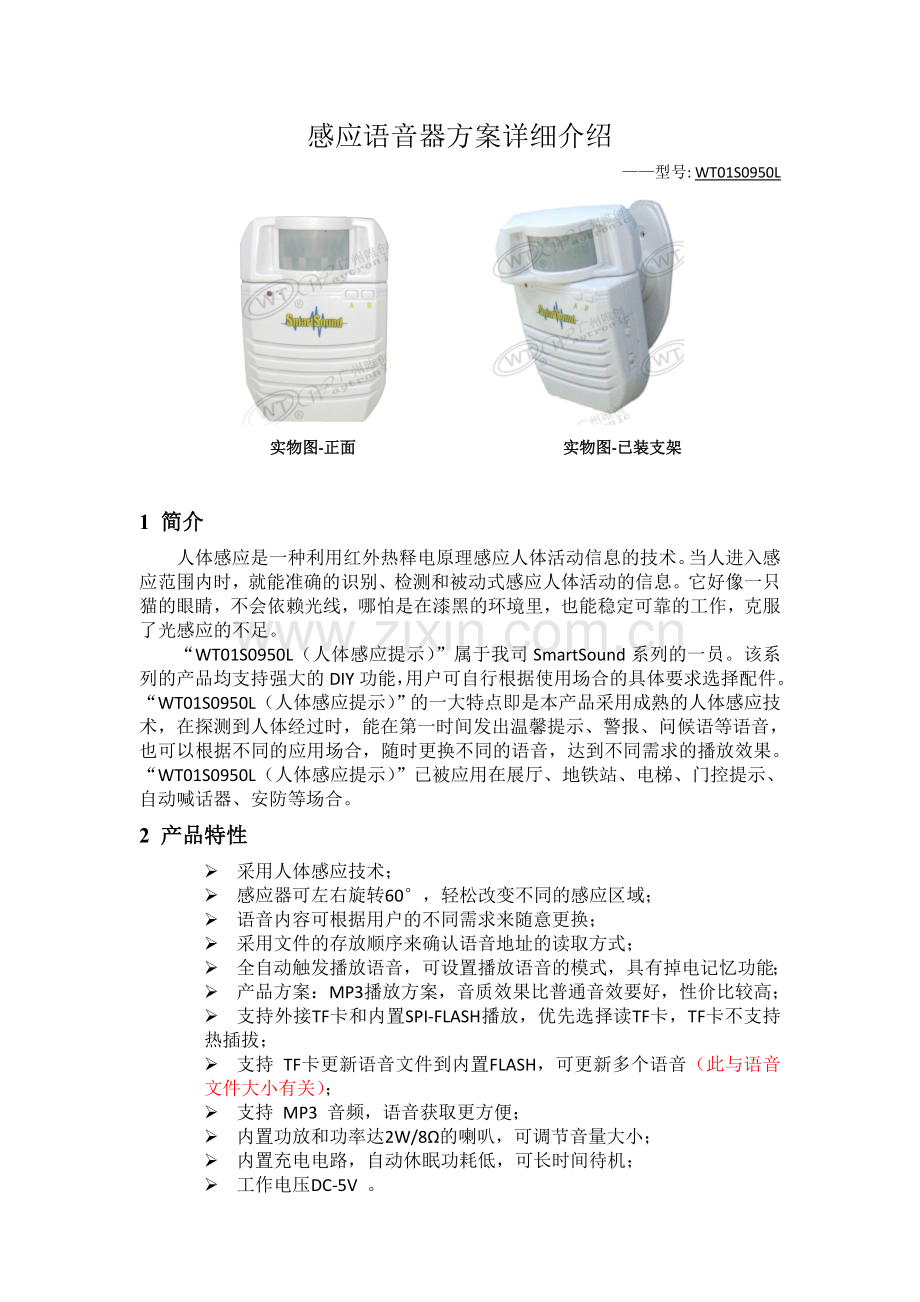

感应语音器方案详细介绍
——型号: WT01S0950L
实物图-已装支架
实物图-正面

1 简介
人体感应是一种利用红外热释电原理感应人体活动信息的技术。当人进入感应范围内时，就能准确的识别、检测和被动式感应人体活动的信息。它好像一只猫的眼睛，不会依赖光线，哪怕是在漆黑的环境里，也能稳定可靠的工作，克服了光感应的不足。
“WT01S0950L（人体感应提示）”属于我司SmartSound系列的一员。该系列的产品均支持强大的DIY功能，用户可自行根据使用场合的具体要求选择配件。“WT01S0950L（人体感应提示）”的一大特点即是本产品采用成熟的人体感应技术，在探测到人体经过时，能在第一时间发出温馨提示、警报、问候语等语音，也可以根据不同的应用场合，随时更换不同的语音，达到不同需求的播放效果。“WT01S0950L（人体感应提示）”已被应用在展厅、地铁站、电梯、门控提示、自动喊话器、安防等场合。
2 产品特性
Ø 采用人体感应技术；
Ø 感应器可左右旋转60°，轻松改变不同的感应区域；
Ø 语音内容可根据用户的不同需求来随意更换；
Ø 采用文件的存放顺序来确认语音地址的读取方式；
Ø 全自动触发播放语音，可设置播放语音的模式，具有掉电记忆功能；
Ø 产品方案：MP3播放方案，音质效果比普通音效要好，性价比较高；
Ø 支持外接TF卡和内置SPI-FLASH播放，优先选择读TF卡，TF卡不支持热插拔；
Ø 支持 TF卡更新语音文件到内置FLASH，可更新多个语音（此与语音文件大小有关）；
Ø 支持 MP3 音频，语音获取更方便；
Ø 内置功放和功率达2W/8Ω的喇叭，可调节音量大小；
Ø 内置充电电路，自动休眠功耗低，可长时间待机；
Ø 工作电压DC-5V 。

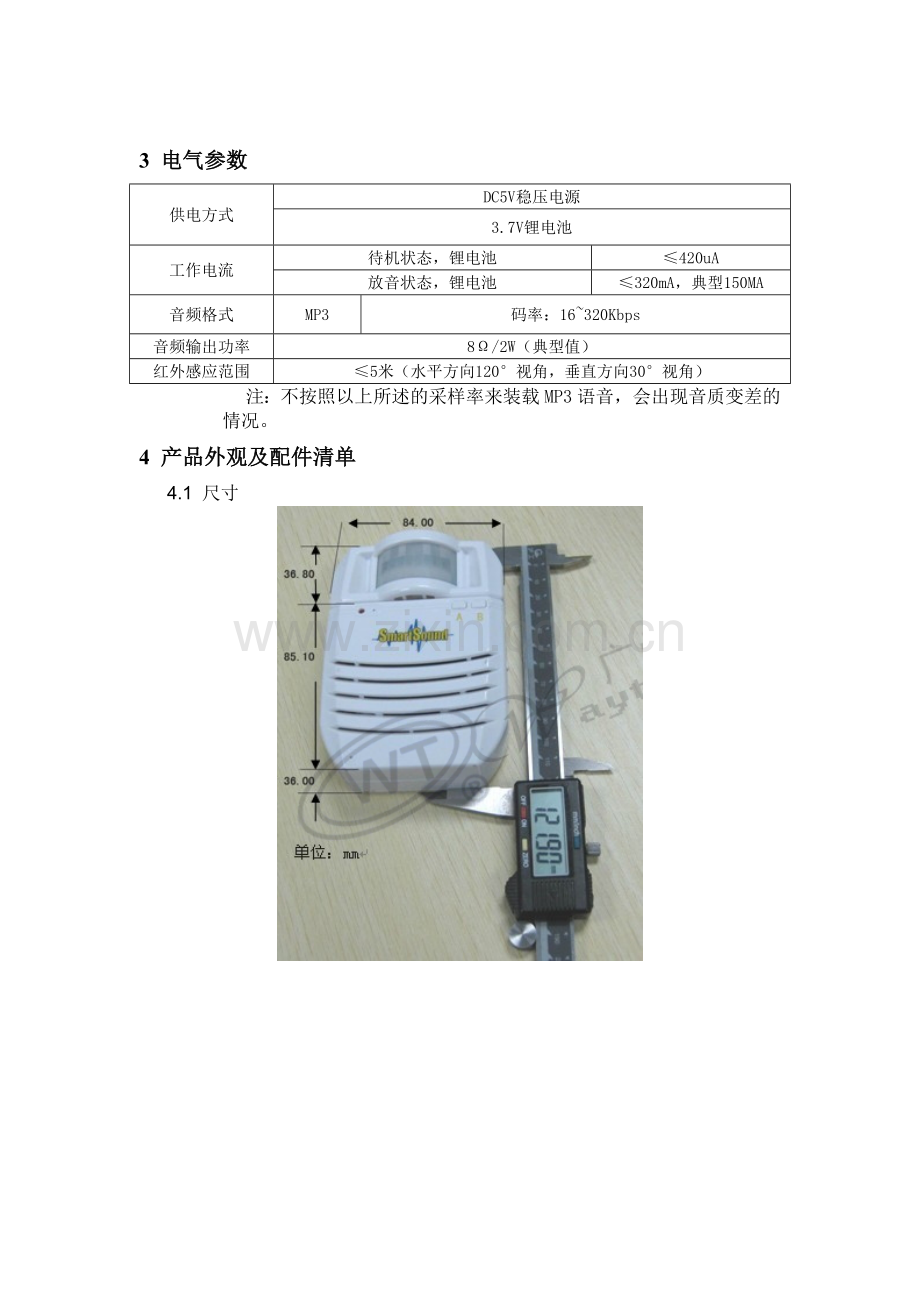

3 电气参数
供电方式
DC5V稳压电源
3.7V锂电池
工作电流
待机状态，锂电池
≤420uA
放音状态，锂电池
≤320mA，典型150MA
音频格式
MP3
码率：16~320Kbps
音频输出功率
8Ω/2W（典型值）
红外感应范围
≤5米（水平方向120°视角，垂直方向30°视角）
注：不按照以上所述的采样率来装载MP3语音，会出现音质变差的情况。
4 产品外观及配件清单
4.1 尺寸

4.2 面板

图上序号
名称
功能说明
1
指示灯
初始化/更新语音/语音播放指示
2
音频接口
3.5mm音频输出接口
3
USB接电口
外部Mini_USB线供电及充电接口
4
TF卡接口
用于把TF卡里的语音文件更新到内置FLASH或外挂TF卡播放
5
A键
切换上一曲/更换语音
6
B键
切换下一曲/切换 A/B模式
7
红外感应探头
人体红外感应探头
8
电源开关
ON档：开机状态 OFF档：关机状态
9
音量旋扭
调节内置喇叭音量大小
【1】：产品预留了丰富的可扩展接口，更换不同的感应接头应用更广泛。
4.3 配件清单
元件名称
型号规格描述
标/选配
数量
备注
主机
主机
标配
1

旋转壁挂
套件：转球，螺纹盖，底座
标配
1
此两为配套出，不单出
壁挂架
壁挂，固定螺丝
标配
1
电源适配器
输入100/240V ，输出DC 5V/1000MA
标配
1

USB连接线
常规USB转MINI—USB，线长70CM
标配
1

锂电池
DC 3.7V/500MA
标配
1

说明书
SmartSound语音提示器(WT5001系列)--WT01S0950L（人体感应提示） 说明书 V1.1
标配
1

5 安装与快速使用指南
首先请按硬件安装示意图安装好硬件。确保各项参数指标正常（尤其是电源部分）。
5.1 安装条件
1、应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动的物体下面。
2、安装表面应坚固，不振动。
3、安装请根据实际需求转动到不同的感应区域
4、本产品不具备防水设计,如果使用于户外时,可以加遮盖或者外壳进行保护----不可以遮挡感应头前方。

5.2 安装操作
SmartSound人体感应语音提示器后壳具有挂孔，与安装支架配套使用，能方便地悬挂在相应的位置，SmartSound人体感应语音提示器上的感应器可左右旋转60°(如图下所示)，可根据实际需求转动到不同的感应区域。

5.3 供电和充电
本产品可使用3.7V锂电池，还可使用USB接口连接线进行供电和充电。
5.4开机操作及播放语音存储位置的选择
开机操作：将状态开关拨到ON档（开机状态 )，主机进入初始化状态，指示灯亮，直到主机初始化完成，进入正常工作状态，指示灯灭；如无任何操作或感应触发，主机在10秒钟左右就进入待机低功耗状态。在待机状态下，感应触发或按按键时，主机就会进入工作状态，并自动播放语音，从待机状态切换到工作状态时，语音会有2-3秒的延时；当主机进入正常工作状态时，语音是即时播放（除了语音前段有静音）。（注：1、本产品上电后，会有5-20秒钟的初始化时间。在这段时间内，不会感应或反映很慢，均属正常现象。）
播放语音存储位置的选择：本产品支持外挂TF卡或内置FLASH里面的语音播放。在上电之前，把TF卡插到主机里，则在上电之后，播放语音存储位置就优先选择TF卡，如未在上电前把TF卡插入，则默认为内置FLASH。（注：TF卡不支持热插拔）
5.5 语音更换
在更换（新）语音之前，首先要准备一台电脑和一张 TF卡为 FAT/FAT32文件系统格式，然后把要更新的MP3 语音文件（可通过手机录音功能或电脑麦克风录音，或者是语音合成软件制作）放到TF卡里（MP3 文件名不作特殊要求，TF卡里面不得有其他文件），MP3 文件拷贝完成后，再把TF卡插到主机的TF卡座里（按 TF卡座的标志插进去），然后插上USB电源，按住按键 A，再把电源开关从OFF拨到 ON 档，此时指示灯长亮，等5秒左右，松开按键A，等一会指示灯较快的一闪一闪时，主机就会把TF卡里语音更新到FLASH里面去，一直等到指示灯灭了之后，即完成了语音的更新。（注：TF卡里的更新语音的总容量不要超过FLASH的容量）
如果直接用TF卡播放语音不用内置FLASH，上面的考贝步骤就不用操作了，直接把TF卡插到TF卡座里面，插上MINI—USB电源线，将状态开关拨到ON档，触发播放语音时就会默认播放TF卡里的语音了。
如果对播放语音有播放顺序要求，可通过以下操作，如通常我们会在PC 端编辑好音频后，将这些音频文件放置在同一个文件夹里，把音频文件名更改为4 位阿拉伯数字开头，如001.mp3或001欢迎光临.mp3 等。按下键盘上的“Ctrl+A”进行全选，然后右键点击第一首语音，在弹出的右键菜单选择“发送到”到“可移动磁盘”里去，这样就能有效的将在电脑中编辑好的文件有顺序的存放到TF卡里，然后，把TF卡更新到主机里面支，在触发播放或试听时，就会有顺序的播放。
5.6 模式切换
本产品提供有A、B两种播放模式，根据实际需求选择适合的工作模式。
Ø 模式切换：在开机状态下，长按【B键】，等指示灯闪一下，松开【B键】键，就会切换到A模式；再次长按【B键】，等指示灯闪二下松开【B键】，就会切换到B模式。
Ø A模式:循环播放模式，每触发一次，就会播放下一曲；当播放到最后一曲时，再次触发就会自动跳到首曲开始播放。曲目位置没有掉电保存，重新上电后从第二曲开始播。
Ø B 模式：单曲播放模式，每触发一次，只播放当前语音，不会跳转到其他歌曲。
5.7语音试听同时设定触发语音
在试听语音时，请确保主机在开机状态，按【A键】或【B键】，将会切换播放上一曲或下一曲语音。
触发语音的设定：
Ø A模式下，按【A键】或【B键】切换上一曲或下一曲语音播放，感应触发播放语音为当前播放语音的下一曲语音。曲目位置没有掉电保存，重新上电后从第二曲开始播。
Ø 在B模式下，按【A键】或【B键】切换上一曲或下一曲语音播放，感应触发播放语音就为当前播放的语音，触发播放语音是当前试听语音，并自动保存，重新上电，触发播放语音为上次设定的语音。（注：当前试听的语音包括在试听时，正播放或已经播放完的语音）。
5.8音量调节
开机状态下，按【A键】或【B键】，将会切换播放上一曲或下一曲语音，并且在试听时，可调音量旋扭，调节适合的音量大小。如果需要更大音量时，可通过主机3.5mm音频口外接功放或有源音箱。
5.9步行感应触发测试
1. 在测试时，请确保本产品通过以上步骤正确的设置了，并确保探头探测范围内没有人、动物或其他发热源等。
2. 重新上电等到主机初始化完成，等指示灯灭了之后，表示主机初始化完成，已进入工作状态；然后，测试人员从主机的左边走到右边，主机播放语音并且指示灯亮，语音播放完后和待指示灯灭后（注：如果探测范围有人或其他发热源等在动，指示灯就不会熄灭的），测试人员从右边走到左边，主机播放同一首或下一曲语音（此与设置的播放模式及语音曲目有关），并且指示灯亮。
